Prosoft antennes directionnelles 5 GHz - Antenne Wi-Fi longue portée
- Antennes directionnelles Wi-Fi 5 GHz pour ponts radio et stations de base
- Panneaux 7 à 24 dBi, secteurs 90° et 120° de 16 à 20 dBi
- Versions MIMO 2 ou 3 ports pour radios 802.11n
- A5019NJ-DP : 20 dBi, -45 à +65 °C, vent 201 km/h
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP67 |
| Type de montage | Mural, Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | Wi-Fi 5 GHz |
| Compatibilité | Prosoft RadioLinx RLX2 |
| Variante | Panneau, secteur, hybride ; simple ou MIMO ; 7 à 24 dBi |
| Caractéristiques d'antenne | Directive 5 GHz, simple polarisation ou MIMO (2 ou 3 ports), 50 ohms, gain 7 à 24 dBi |
| Connecteur | N femelle (panneaux et secteurs) ; RP-SMA sur câbles (A5007S3-DH, A5007S3-DP) |
| Type | Hybride traversée, Hybride MIMO, Panneau MIMO, Secteur, Secteur MIMO, Panneau |
| Gain | 7 dBi, 16 dBi, 17 dBi, 20 dBi, 19 dBi, 23 dBi, 24 dBi |
- Wi-Fi
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les antennes directionnelles 5 GHz Prosoft concentrent le signal Wi-Fi vers une cible pour créer des ponts radio entre bâtiments ou desservir un groupe de bâtiments depuis un point haut. La bande 5 GHz offre plus de canaux et moins d'interférences que le 2,4 GHz.
La famille couvre des panneaux simples de 20 à 24 dBi, des panneaux et antennes hybrides MIMO de 7 dBi, et des secteurs 90° ou 120° de 16 à 20 dBi en versions MIMO. Elles s'associent à nos radios Wi-Fi industrielles ; retrouvez toutes nos antennes.
Points forts des antennes directionnelles 5 GHz
- Gain de 7 à 24 dBi selon la distance et l'angle à couvrir

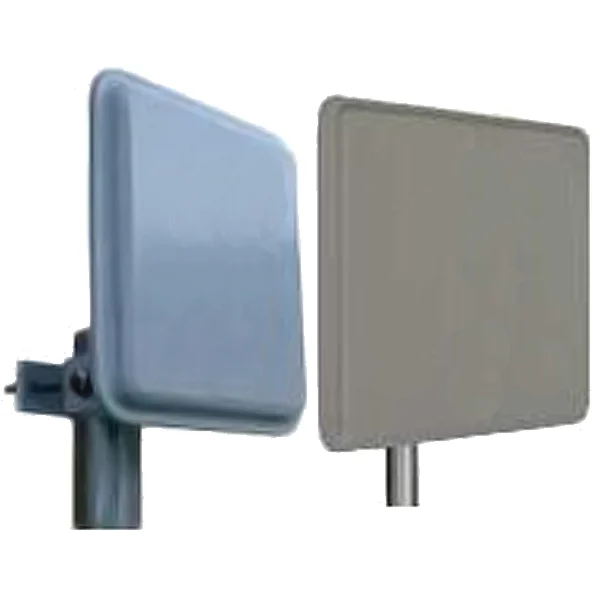

- A5019NJ-DP : 20 dBi, rapport avant/arrière supérieur à 35 dB, 0,59 kg, vent 201 km/h
- A5024NJ-DP : 24 dBi, ouverture 8°, rapport avant/arrière supérieur à 40 dB
- Secteurs MIMO 2x2 de 16 à 20 dBi pour stations de base point à multipoint

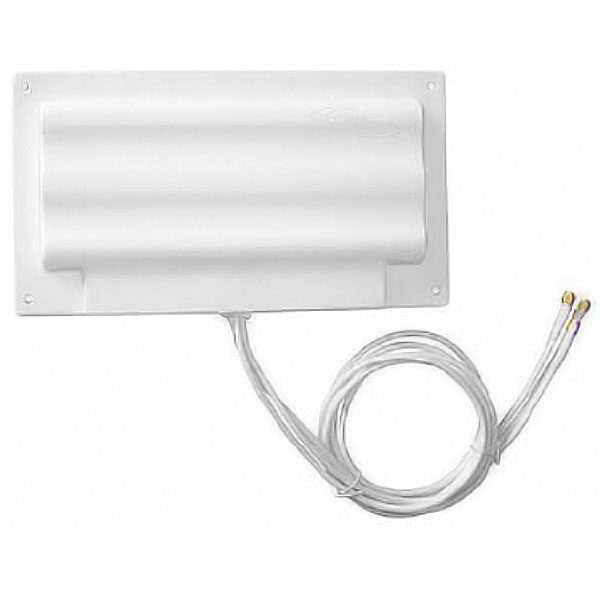

- A5007S3-DP : panneau 3 voies 7 dBi, 0,35 kg, support articulé mur ou mât
- Panneaux en polarisation verticale ou horizontale, mise à la masse DC
Applications en bâtiment et sur site technique
- Pont radio entre bâtiments d'un campus, d'un hôpital ou d'une zone d'activités
- Station de base secteur sur toiture pour relier plusieurs bâtiments d'un site
- Raccordement d'un local technique, d'un forage ou d'une station de relevage
- Liaison Wi-Fi ciblée dans un hall logistique ou le long d'une allée
Intégration et compatibilité
Les panneaux et secteurs ont un connecteur N femelle et se raccordent par cordon coaxial faible perte. Les modèles A5007S3 disposent de trois câbles intégrés RP-SMA pour une connexion directe aux radios 802.11n.
Le lien radio transporte de façon transparente Modbus TCP, BACnet/IP, EtherNet/IP ou SNMP entre la GTB et les bâtiments distants. L'outil ProSoft Wireless Designer aide à calculer le bilan de liaison.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| A5007NBH-DH / A5007S3-DH / A5007S3-DP | Hybrides et panneau MIMO 7 dBi | Courte distance, coffret ou façade |
| A5016NJ-DS | Secteur 90° 16 dBi | Station de base simple polarisation |
| A5016NJ2-DS / A5017NJ2-DS / A5019NJ2-DS / A5020NJ2-DS | Secteurs MIMO 16 à 20 dBi | Point à multipoint avec radios 802.11n |
| A5017NJ3-DP / A5019NJ2-DP | Panneaux MIMO 17 et 19 dBi | Point à point MIMO |
| A5019NJ-DP / A5023NJ-DP-A / A5024NJ-DP | Panneaux 20, 23 et 24 dBi | Point à point longue distance |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bande de fréquences | 5,15 à 5,875 GHz (A5019NJ-DP) ; 5,15 à 5,825 GHz (A5024NJ-DP) ; 5,15 à 6 GHz (A5007S3-DH) ; 5,1 à 5,85 GHz (A5007S3-DP) ; 5,125 à 6,1 GHz (A5017NJ3-DP) |
| Impédance | 50 ohms |
| A5019NJ-DP | 20 dBi ; ouverture 14° (H) x 11° (V) ; ROS ≤ 1,5:1 typique ; 6 W ; 26,4 x 26,4 x 1,2 cm ; 0,59 kg ; -45 à +65 °C ; mât 1,9 à 5,1 cm |
| A5024NJ-DP | 24 dBi ; ouverture 8° ; ROS inférieur à 1,5:1 ; 100 W ; 390 x 371 x 21 mm |
| A5007S3-DH | 7 dBi ; multipolarisée ; 3 voies ; 50 W ; ASA anti-UV ; 3 câbles LMR-200 de 0,9 m RP-SMA |
| A5007S3-DP | 7 dBi ; ouverture 75° (H) x 60° (V) ; avant/arrière ≥ 18 dB ; 50 W ; 23 x 13 x 2 cm ; 0,35 kg ; -30 à +70 °C |
| A5017NJ3-DP | 19 dBi (vertical) et 17,5 dBi (double inclinée ±45°) ; 3 ports ; IP67 ; -55 à +65 °C ; vent 200 km/h ; 10 W |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP67
- Type de montage
- Mural, Sur mât ou poteau, Panneau / encastré
- Bande de fréquences
- Wi-Fi 5 GHz
- Compatibilité
- Prosoft RadioLinx RLX2
- Variante
- Panneau, secteur, hybride ; simple ou MIMO ; 7 à 24 dBi
- Caractéristiques d'antenne
- Directive 5 GHz, simple polarisation ou MIMO (2 ou 3 ports), 50 ohms, gain 7 à 24 dBi
- Connecteur
- N femelle (panneaux et secteurs) ; RP-SMA sur câbles (A5007S3-DH, A5007S3-DP)
- Type
- Hybride traversée, Hybride MIMO, Panneau MIMO, Secteur, Secteur MIMO, Panneau
- Gain
- 7 dBi, 16 dBi, 17 dBi, 20 dBi, 19 dBi, 23 dBi, 24 dBi
Contenu et accessoires compatibles
Les panneaux simples sont livrés avec leur matériel de fixation, l'A5007S3-DP avec un support articulé universel. Prévoir cordons coaxiaux faible perte et parafoudre coaxial pour chaque port utilisé.
Documentation
Questions fréquentes
Quelle antenne pour un pont radio entre deux bâtiments ?
Pour un lien point à point, on installe deux panneaux face à face. Le 20 dBi A5019NJ-DP (ouverture 14° x 11°) convient à la plupart des liaisons de site ; le 24 dBi A5024NJ-DP, avec 8° d'ouverture, vise les distances les plus longues. L'alignement doit être soigné.
Secteur ou panneau ?
Le secteur couvre un angle large (90° ou 120°) depuis un point haut et dessert plusieurs bâtiments clients. Le panneau concentre le signal vers un seul point distant.
À quoi servent les versions MIMO ?
Les références NJ2 (2 ports) et S3 (3 voies) exploitent les radios 802.11n multi-antennes : plus de débit et meilleure robustesse du lien. Le constructeur recommande les secteurs A5017NJ2-DS et A5016NJ2-DS en remplacement du panneau A5017NJ3-DP, en fin de vie depuis septembre 2025.
Ces antennes résistent-elles aux intempéries ?
Oui. L'A5019NJ-DP est donnée pour -45 à +65 °C et des vents de 201 km/h, l'A5017NJ3-DP est IP67. Prévoir un parafoudre coaxial sur la descente de câble.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour les antennes directionnelles 5 GHz
Indiquez la distance, le nombre de sites à relier et la radio utilisée : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent du modèle et des quantités.
Produits similaires
Voir toute la catégorie
Prosoft antennes 4G LTE - Antenne cellulaire industrielle 698-2700 MHz
- 4G LTE
- 2G / 3G
- IP50 à IP54
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX31-MBTCP-PND - Passerelle Modbus TCP vers PROFINET Device
- Aucune (filaire)
- Ethernet
- Modbus TCP
Prosoft PLX51-PB - Passerelle PROFIBUS DP vers EtherNet/IP et Modbus
- Aucune (filaire)
- Ethernet
- RS-485
Prosoft antennes omnidirectionnelles 2,4 GHz - Antenne Wi-Fi industrielle
- Wi-Fi
- IP67

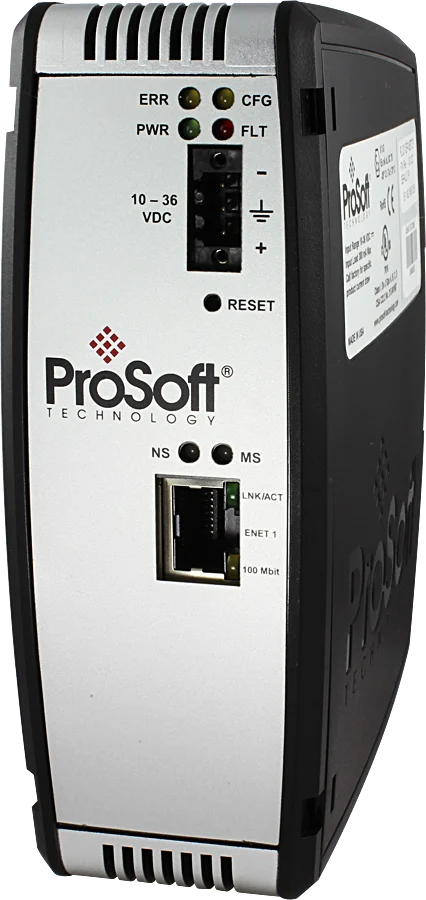

Prosoft PLX31-MBTCP-SIE - Passerelle Modbus TCP vers Siemens S7
