ATOP MB5904D - Passerelle Modbus TCP vers RTU/ASCII industrielle 4 ports série
- 4 ports série RS-232/422/485 sélectionnables jusqu'à 921,6 kbit/s, DB9 ou bornier, isolés en option
- Conversion bidirectionnelle Modbus RTU/ASCII vers Modbus TCP, 16 clients TCP et 32 esclaves
- 2 ports RJ45 10/100 ou 2 emplacements SFP 100/1000, double sous-réseau ou RSTP
- Double alimentation 12 à 48 VDC isolée, environ 8 W, relais d'alarme
- Boîtier métal IP30 rail DIN, -40 à 85 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, Modbus RTU, RS-232, RS-422, RS-485, USB |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, Confort thermique / CVC, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés, Ports SFP / fibre, VPN |
| Autonomie | Sans objet (alimenté) |
| Ports série | 4 x RS-232/422/485 sélectionnables, DB9 ou bornier 5 points, 1 200 à 921 600 bit/s |
| Ports Ethernet | 2 x RJ45 10/100 ou 2 x SFP 100/1000BASE-X, double sous-réseau ou RSTP |
| Capacité Modbus | 16 clients Modbus TCP, 32 esclaves série |
| VPN | IPsec, OpenVPN client/serveur, PPTP |
| Garantie | 5 ans |
| Connecteur série | DB9, Bornier, Bornier isolé |
| Ethernet | 2 x RJ45 10/100, 2 x SFP 100/1000 |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-485
- RS-232
- RS-422
- Modbus RTU
- USB
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

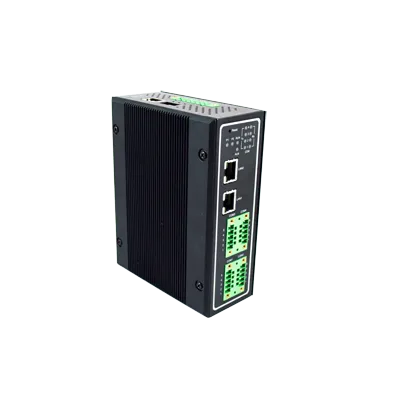

La passerelle Modbus 4 ports ATOP MB5904D concentre jusqu'à quatre bus série Modbus RTU ou ASCII et les expose en Modbus TCP sur le réseau du bâtiment. Compteurs d'énergie, centrales de traitement d'air, groupes froids ou automates répartis sur plusieurs bus deviennent accessibles depuis la GTB par une seule adresse IP.
Elle s'adresse aux intégrateurs GTB et aux bureaux d'études qui doivent raccorder un tableau général basse tension, une chaufferie ou une sous-station comptant de nombreux équipements Modbus. Son boîtier métal à double alimentation fonctionne de -40 à 85 °C. Elle fait partie de nos passerelles Modbus RTU / Modbus TCP de la gamme ATOP.
Points forts du MB5904D
- 4 ports série RS-232/422/485 sélectionnables par logiciel, de 1 200 à 921 600 bit/s
- Conversion bidirectionnelle Modbus TCP, RTU et ASCII ; Ethernet et série configurables en maître ou en esclave
- Routage par identifiant Modbus, jusqu'à 16 clients Modbus TCP et 32 esclaves série
- 2 ports RJ45 10/100 ou 2 emplacements SFP 100/1000BASE-X, en double sous-réseau ou en redondance RSTP
- Ports série isolés 3 kV sur les versions Sis
- Double entrée d'alimentation 12 à 48 VDC isolée et redondante, environ 8 W, sortie relais d'alarme 1 A sous 30 VDC
- VPN IPsec, OpenVPN client ou serveur et PPTP, jusqu'à 37,9 Mbit/s chiffrés
- Boîtier métal IP30 de 55 x 145 x 113 mm, -40 à 85 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Tableau général basse tension tertiaire : regroupement des compteurs et centrales de mesure Modbus pour le suivi énergétique
- Chaufferie ou production de froid : intégration des chaudières, groupes froids et pompes sur plusieurs bus RS-485 vers la GTB
- Hôpital ou bâtiment d'enseignement : séparation des bus CVC par zone pour limiter l'impact d'un défaut
- Datacenter : collecte des onduleurs, armoires de climatisation et compteurs de baies en Modbus RTU
- Site industriel : raccordement en fibre d'une armoire éloignée grâce aux versions SFP
Intégration et compatibilité
Toute GTB ou supervision capable de dialoguer en Modbus TCP interroge directement les esclaves série via la passerelle, qui achemine chaque requête vers le bon port selon l'identifiant Modbus. À l'inverse, un automate maître série peut lire des équipements Modbus TCP. Le logiciel VirtualCOM (Windows, Linux) crée des ports COM virtuels pour les applications série existantes.
La configuration se fait par l'utilitaire ATOP, l'interface web, Telnet ou la console série. La passerelle se supervise en SNMP v1, v2c et v3, envoie des alertes SMTP/TLS et prend en charge HTTPS et DHCP. Les deux ports réseau peuvent desservir deux sous-réseaux distincts, par exemple le réseau GTB et le réseau d'exploitation. Pour une liaison transparente sans conversion Modbus, voyez nos serveurs de ports série, dont le SE5904D.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1MB5904D0004G (MB5904D-4P-DB) | 4 ports série DB9, 2 RJ45 10/100 | Raccordement d'équipements à connecteur DB9 |
| 1P1MB5904D0005G (MB5904D-4P-TB) | 4 ports série sur bornier 5 points, 2 RJ45 | Bus RS-485 câblés en armoire |
| 1P1MB5904D0006G (MB5904D-4P-Sis) | Bornier, ports série isolés, 2 RJ45 | Bus longs ou environnement perturbé |
| 1P1MB5904DG001G (MB5904D-4P-G-DB-SFP) | DB9, 2 emplacements SFP 100/1000 | Raccordement fibre d'équipements DB9 |
| 1P1MB5904DG002G (MB5904D-4P-G-TB-SFP) | Bornier, 2 emplacements SFP | Armoire éloignée raccordée en fibre |
| 1P1MB5904DG003G (MB5904D-4P-G-Sis-SFP) | Bornier isolé, 2 emplacements SFP | Site industriel exigeant, fibre et isolation |
Caractéristiques techniques
| Protocoles Modbus | Modbus TCP, RTU, ASCII bidirectionnels ; routage par identifiant |
| Modes Modbus | Ethernet : serveur ou client Modbus TCP (ou VCOM) ; série : maître ou esclave RTU/ASCII |
| Capacité | 16 clients Modbus TCP, 32 esclaves série |
| Ports série | 4 x RS-232/422/485 sélectionnables par logiciel |
| Connecteur série | 4 x DB9 (versions DB) ou 4 x bornier 5 points (versions TB et Sis) |
| Paramètres série | 1 200 à 921 600 bit/s ; 7 ou 8 bits de données ; 1 ou 2 bits de stop ; contrôle de flux aucun, Xon/Xoff, RTS/CTS |
| Isolation série | 3 kV (versions Sis uniquement) |
| Ethernet | 2 x RJ45 10/100BASE-T(X) ou 2 x SFP 100/1000BASE-X (versions SFP) |
| Mode LAN | Double sous-réseau ou redondance RSTP |
| USB | 1 x USB A 2.0 |
| Protocoles réseau | IPv4, ICMP, TCP, UDP, client DHCP, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC 2217, RSTP, SMTP/TLS |
| Sécurité | VPN IPsec (pair à pair ou pair à site), OpenVPN client/serveur, PPTP ; jusqu'à 37,9 Mbit/s |
| Configuration | Utilitaire ATOP, interface web, Telnet, console série ; VirtualCOM Windows et Linux |
| Alimentation | Double entrée 12 à 48 VDC isolée et redondante, bornier 7 points verrouillable, protection contre l'inversion de polarité |
| Consommation | 0,65 A sous 12 VDC, environ 8 W maximum |
| Sortie relais | 1 A sous 30 VDC, normalement ouverte |
| Boîtier | Métal SPCC, IP30 |
| Dimensions (l x H x P) | 55 x 145 x 113 mm |
| Poids | 1 000 g |
| Montage | Rail DIN, mural (kit optionnel) |
| Température de fonctionnement | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | IEC/EN 61010-1, UL 61010-1, IEC/EN 61010-2-201, UL 61010-2-201, EN 62368-1 |
| CEM | FCC partie 15 classe A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4 |
| MTBF | 14,56 ans (MIL-HDBK-217F) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-485, RS-232, RS-422, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Comptage énergétique, Confort thermique / CVC, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Ports SFP / fibre, VPN, Ports série intégrés
- Autonomie
- Sans objet (alimenté)
- Ports série
- 4 x RS-232/422/485 sélectionnables, DB9 ou bornier 5 points, 1 200 à 921 600 bit/s
- Ports Ethernet
- 2 x RJ45 10/100 ou 2 x SFP 100/1000BASE-X, double sous-réseau ou RSTP
- Capacité Modbus
- 16 clients Modbus TCP, 32 esclaves série
- VPN
- IPsec, OpenVPN client/serveur, PPTP
- Garantie
- 5 ans
- Connecteur série
- DB9, Bornier, Bornier isolé
- Ethernet
- 2 x RJ45 10/100, 2 x SFP 100/1000
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour cette passerelle :
- Alimentation rail DIN SDR-75-24 (24 VDC, 3,2 A), à choisir parmi nos alimentations rail DIN
- Câble de diagnostic RJ45 vers DB9 femelle CBL-RJ45(8P)-DB9(F)-90-C, 90 cm
- Tresse de mise à la terre GDC-120 et adaptateur ADP-DB9(F)-TB5 (DB9 femelle vers bornier)
- Kit de fixation murale aluminium WMK-450-Black
- Modules SFP 1,25 Gbit/s pour les versions SFP : multimode 850 nm 550 m, multimode 1310 nm 2 km, monomode 1310 nm 10 km ou 40 km
Documentation
Questions fréquentes
Combien de compteurs ou d'automates peut-on raccorder ?
La passerelle dispose de 4 ports série indépendants et gère jusqu'à 32 esclaves série au total, avec jusqu'à 16 clients Modbus TCP simultanés. Répartir les équipements sur plusieurs bus réduit les temps de scrutation.
Peut-on mélanger RS-232 et RS-485 ?
Oui, chaque port se configure par logiciel en RS-232, RS-422 ou RS-485. Un port peut ainsi lire un bus de compteurs en RS-485 pendant qu'un autre dialogue avec un équipement RS-232 en point à point.
Quand choisir la version isolée ?
Les versions Sis isolent galvaniquement les ports série. Elles sont conseillées pour les bus RS-485 longs, entre bâtiments ou à proximité de variateurs et de tableaux de puissance, où les différences de potentiel et les surtensions peuvent endommager les interfaces.
À quoi servent les versions SFP ?
Elles remplacent les ports RJ45 par 2 emplacements SFP 100/1000BASE-X. La passerelle se raccorde alors directement en fibre optique au réseau, utile pour un local technique éloigné ou un environnement fortement perturbé. Modules SFP en option.
Quelle différence avec le MB5901B ?
Le MB5901B est une passerelle Modbus à 1 port série avec liaison 4G. Le MB5904D est filaire, avec 4 ports série et 2 ports Ethernet ou fibre, pour concentrer plusieurs bus dans une armoire raccordée au réseau du bâtiment.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le MB5904D
Indiquez le type de connecteur, l'interface réseau (cuivre ou fibre), le besoin d'isolation et les quantités : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés à votre volume. Un technicien peut vous aider à répartir vos équipements Modbus entre les quatre bus.
Produits similaires
Voir toute la catégorie

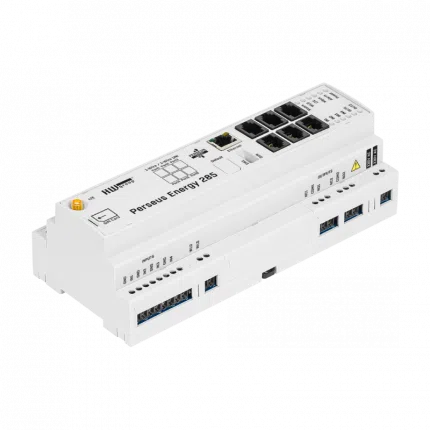

HWgroup Perseus Energy 285 - Passerelle edge LTE, M-Bus et Modbus pour comptage
- 4G LTE
- Ethernet
- RS-485
ATOP MB5901B - Passerelle Modbus 4G LTE, Modbus RTU vers Modbus TCP
- 4G LTE
- 2G / 3G
- Ethernet
Prosoft PLX32-MBTCP-104 - Passerelle Modbus TCP vers IEC 60870-5-104
- Aucune (filaire)
- Ethernet
- Modbus TCP

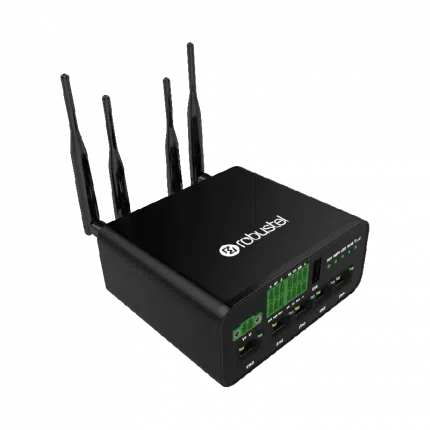

Robustel R1520 - Routeur 4G industriel double SIM 5 ports, PoE et E/S
