Passerelles Modbus RTU vers Modbus TCP ATOP : séries MB et MW
Des passerelles qui rendent vos équipements Modbus série accessibles en Modbus TCP par la GTB ou le SCADA. De 1 à 16 ports RS-232, RS-422 ou RS-485, liaison Ethernet, fibre, Wi-Fi ou 4G, et VPN intégré sur plusieurs modèles.
- 10
- modèles au catalogue
- 1 à 16
- ports série selon le modèle
- 16
- clients Modbus TCP simultanés
- 5 ans
- garantie constructeur
ATOP MB5901- Modbus RTU
- Modbus ASCII
- Modbus TCP
- RS-232 / 422 / 485
- VPN
- 4G (MB5901B)
Quelle passerelle Modbus pour quel besoin ?
Les passerelles Modbus ATOP
Chaque fiche détaille les versions (connecteur DB9 ou bornier, isolation, fibre, PoE). Indiquez le nombre d'équipements série et l'interface réseau souhaitée dans votre demande de devis.
Sans fil : 4G et Wi-Fi 2
Pour les armoires sans câble Ethernet.
Rail DIN : 1 à 4 ports série 4
Passerelles compactes en boîtier métal, VPN et PoE selon le modèle.

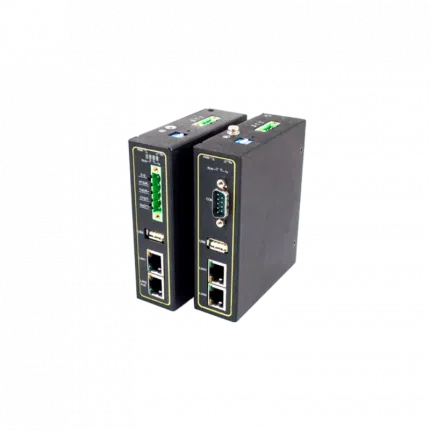

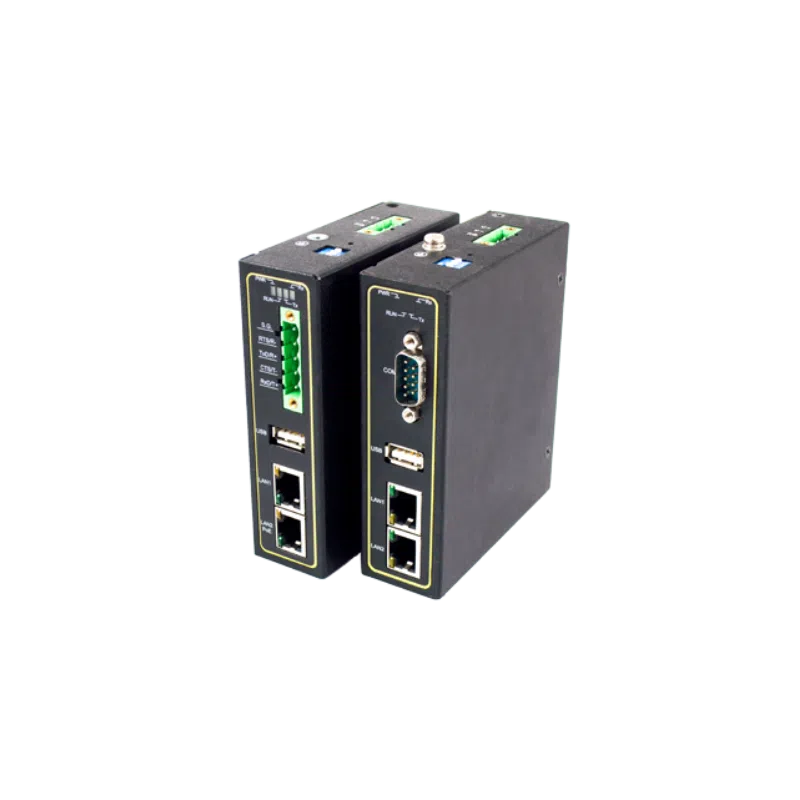

ATOP MB5901
Passerelle Modbus série vers Modbus TCP 1 port, VPN et option PoE
ATOP MB5904D
Passerelle Modbus TCP vers RTU/ASCII industrielle 4 ports série
Rack 19 pouces : 8 et 16 ports 4
Pour les grandes installations et les postes électriques.
ATOP MB5908A
Passerelle Modbus 8 ports série IEC 61850-3, 6 ports RJ45 ou SFP
ATOP MB5916A
Passerelle Modbus 16 ports série IEC 61850-3, 6 ports RJ45 ou SFP
Aucun modèle ne correspond à ces critères.
Quelle passerelle Modbus ATOP choisir ?
Toutes assurent la conversion bidirectionnelle Modbus TCP, RTU et ASCII. Elles se distinguent par le nombre de ports, la liaison réseau et le format.
| Caractéristique | MB5201 | MB5202 | MB5901 | MB5901B | MB5904D | MB5908 / MB5916 | MB5908A / MB5916A | MW550xC |
|---|---|---|---|---|---|---|---|---|
| Ports série | 1 x RS-232/422/485 | 2 x RS-232/422/485 | 1 x RS-232/422/485 | 1 x RS-232/485 | 4 x RS-232/422/485 | 8 ou 16, RJ45 | 8 ou 16, DB9 ou bornier | 1 ou 2 x RS-232/422/485 |
| Liaison réseau | 1 x Ethernet 10/100 | Ethernet 10/100 ou fibre SFP | 2 x Ethernet 10/100, RSTP | 4G LTE et Ethernet Gigabit | 2 x RJ45 ou 2 x SFP | 2 x Ethernet 10/100, RSTP | 6 x RJ45 ou SFP, RSTP | Wi-Fi 802.11 b/g/n et Ethernet |
| VPN | Non | Non | OpenVPN ou IPsec | IPsec, OpenVPN ou PPTP | IPsec, OpenVPN, PPTP | OpenVPN et IPsec | OpenVPN et IPsec | Non |
| Alimentation | 9 à 30 V DC et 5 V DC | 9 à 30 V DC et 5 V DC | 9 à 48 V DC ou PoE | 9 à 48 V DC | Double 12 à 48 V DC isolée | 24 à 48 V DC ou 100 à 240 V AC | Double, DC ou AC | 9 à 48 V DC |
| Format | Boîtier métal, rail DIN ou mural | Boîtier métal | Métal IP30, 32 mm de large | Métal IP30, rail DIN | Métal IP30, rail DIN | Rack 19 pouces 1U | Rack 1U, IEC 61850-3 | IP30, rail DIN |
| Température | -40 à 70 °C | -20 à 70 °C | -40 à 85 °C | -40 à 70 °C | -40 à 85 °C | -20 à 70 °C | -40 à 80 °C | -10 à 60 °C |
Faites glisser le tableau pour voir tous les modèles.
Capacité typique : 16 clients Modbus TCP et 32 esclaves série (247 esclaves sur MB5908A et MB5916A, 16 équipements par port sur MW550xC). Le MB5901B existe en version IO avec 2 entrées et 2 relais lisibles en registres Modbus. Source : fiches techniques ATOP.
Cas d'usage
Comptage énergie
Compteurs et centrales de mesure Modbus RTU d'un TGBT lus en Modbus TCP par la GTB ou la plateforme énergie.
Chaufferie et CVC
Chaudières, groupes froids et variateurs Modbus série intégrés à la supervision sans remplacer leurs cartes.
Site distant en 4G
Le MB5901B relie un bus Modbus isolé par le réseau mobile, avec VPN pour un accès sécurisé.
Poste électrique
Les MB5908A et MB5916A certifiés IEC 61850-3 et IEEE 1613 regroupent jusqu'à 16 bus série en rack.
Intégration GTB et SCADA
La passerelle est transparente pour la supervision : chaque esclave série devient adressable en Modbus TCP.
- Modbus TCP, RTU et ASCII
- Conversion bidirectionnelle : maîtres TCP vers esclaves série, ou maître série vers esclaves TCP.
- SNMP v1, v2c et v3
- Supervision de la passerelle par les outils réseau, alertes e-mail sur plusieurs modèles.
- VPN
- OpenVPN et IPsec sur MB5901, MB5908, MB5916 et versions A ; IPsec, OpenVPN et PPTP sur MB5901B et MB5904D.
- Redondance réseau
- Double port Ethernet en RSTP ou double sous-réseau sur MB5901, MB5904D et modèles rackables.
- Administration
- Interface web HTTPS, SSH selon modèle, configuration et mise à jour à distance.
Raccorder le bus série existant à la GTB en Modbus TCP
Compteurs, centrales de mesure, variateurs, groupes froids et automates ne parlent souvent que Modbus sur liaison série. Une passerelle ATOP se place sur le bus et le présente sur le réseau IP, avec une conversion bidirectionnelle entre Modbus TCP, RTU et ASCII.
Lire la suite

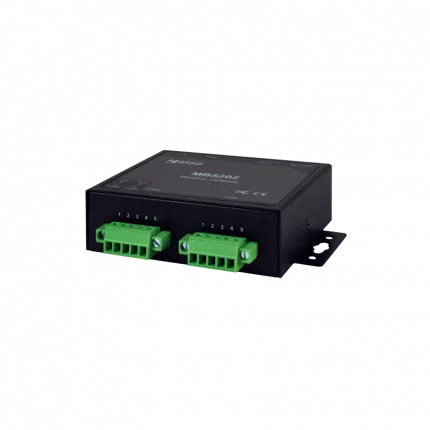

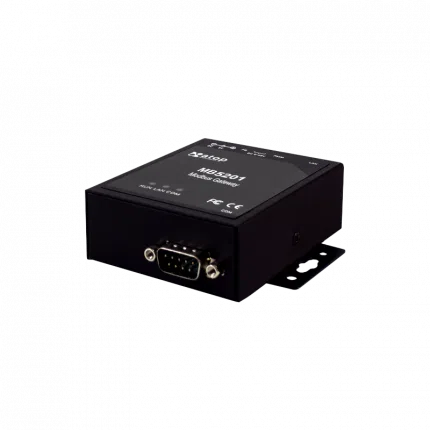

Les MB5201 et MB5202 couvrent 1 ou 2 ports série. Le MB5901 ajoute 2 ports Ethernet, un VPN et le PoE en option, le MB5901B sort en 4G LTE et le MB5904D regroupe 4 ports série avec double alimentation et SFP.

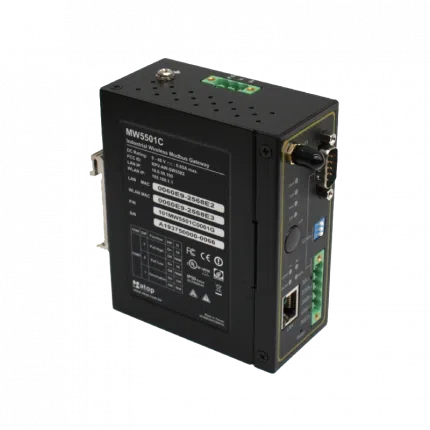

Les MB5908 et MB5916 rackables offrent 8 ou 16 ports série, et leurs versions A sont certifiées IEC 61850-3 pour les postes électriques. Le MW550xC se raccorde en Wi-Fi quand aucun câble Ethernet n'est disponible.
Documentation technique
Fiches techniques et manuels des passerelles Modbus ATOP MB et MW, en anglais.
Documentations ATOPÀ voir aussi
Câbles, convertisseurs et alimentations 8Accessoires série, alimentations rail DIN et modules complémentaires.
ATOP CBL-RJ45-DB9
Câble série RJ45 vers DB9 droit ou croisé, 90 ou 200 cm
ATOP Adaptateurs série
DB9 vers bornier 3,81 mm et adaptateur RS-485
ATOP UNE315-1212
Adaptateur secteur 12 VDC 1,25 A à connecteur Y, prise EU
ATOP Antenne 5G et Wi-Fi
Antenne externe combinée pour routeurs
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
À quoi sert une passerelle Modbus RTU vers Modbus TCP ?
Elle permet à une GTB ou un SCADA en réseau IP d'interroger des équipements Modbus raccordés sur un bus série RS-485, RS-232 ou RS-422. Chaque esclave série devient accessible en Modbus TCP, sans modifier les équipements.
Combien d'équipements peut-on raccorder ?
Sur les MB5201 et MB5901, jusqu'à 32 esclaves série et 16 clients Modbus TCP. Les MB5908A et MB5916A montent à 247 esclaves. Pour plusieurs bus, choisissez un modèle à 2, 4, 8 ou 16 ports série.
Quelle passerelle Modbus ATOP pour un site sans réseau ?
Le MB5901B se raccorde en 4G LTE (bandes européennes) avec VPN IPsec, OpenVPN ou PPTP. Le MW550xC convient si un réseau Wi-Fi est disponible sur le site.
Quelle différence entre le MB5201 et le MB5901 ?
Les deux ont 1 port série. Le MB5901 ajoute un second port Ethernet avec RSTP, un VPN OpenVPN ou IPsec, l'option PoE et une plage de fonctionnement de -40 à 85 °C.
Les passerelles gèrent-elles le Modbus ASCII ?
Oui, la conversion est bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII sur toute la gamme.
Peut-on superviser la passerelle elle-même ?
Oui, en SNMP v1, v2c et v3 sur les modèles concernés, avec administration web HTTPS et alertes e-mail.
