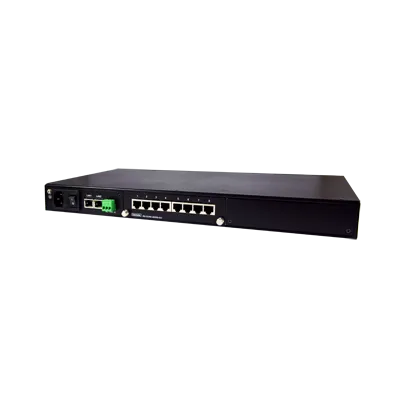

ATOP MB5908 - Passerelle Modbus TCP 8 ports série RJ45 en rack 19 pouces
- 8 ports série RJ45 RS-232/422/485 jusqu'à 921,6 kbit/s, ou RS-422/485 isolés 2,5 kV
- Conversion bidirectionnelle Modbus RTU/ASCII vers Modbus TCP, 16 clients TCP
- 2 ports RJ45 10/100 en double sous-réseau ou redondance RSTP, VPN OpenVPN et IPsec
- Alimentation 24 à 48 VDC ou 100 à 240 VAC, environ 21 W, sortie relais
- Boîtier métal 19 pouces 1U IP30, -20 à 70 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, Confort thermique / CVC, GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés, VPN |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Plage de mesure | Température de fonctionnement : -20 à +70 °C |
| Ports série | 8 x RJ45, RS-232/422/485 sélectionnable ou RS-422/485 isolé 2,5 kV, 1 200 à 921 600 bit/s |
| Ports Ethernet | 2 x RJ45 10/100, double sous-réseau ou RSTP |
| Capacité Modbus | 16 clients Modbus TCP, 32 connexions esclaves |
| Format | Rack 19 pouces 1U, 436 x 43,5 x 200 mm |
| Garantie | 5 ans |
| Interface série | RS-232/422/485, RS-422/485 isolé 2,5 kV |
| Alimentation (version) | 24-48 VDC, 100-240 VAC, version EU, 100-240 VAC, version US |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- Modbus TCP
- SNMP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle Modbus rack 8 ports ATOP MB5908 rassemble huit liaisons série Modbus RTU ou ASCII dans un boîtier 19 pouces d'une unité et les publie en Modbus TCP sur le réseau du bâtiment. Compteurs d'énergie, centrales de mesure, régulateurs CVC ou onduleurs restent sur leurs bus d'origine, tandis que la supervision les interroge par une seule adresse IP.
Ce format rackable vise les baies de local technique, les salles serveurs et les armoires de brassage où les équipements se montent en 19 pouces plutôt que sur rail DIN. Les intégrateurs GTB et les exploitants y trouvent une configuration rapide, y compris depuis l'afficheur en face avant, et une sortie relais pour remonter un défaut. Elle complète nos passerelles Modbus RTU / Modbus TCP de la gamme ATOP.
Points forts du MB5908
- 8 ports série RJ45 sélectionnables en RS-232, RS-422 ou RS-485, de 1 200 à 921 600 bit/s
- Conversion bidirectionnelle Modbus TCP, RTU et ASCII ; chaque côté se configure en maître ou en esclave
- Routage par identifiant Modbus, jusqu'à 16 clients Modbus TCP et 32 connexions esclaves
- 2 ports RJ45 10/100 en double sous-réseau ou en redondance RSTP
- Versions SiS à ports RS-422/485 isolés 2,5 kV
- VPN OpenVPN et IPsec, PPTP, jusqu'à 37,9 Mbit/s chiffrés ; SNMP v1, v2c et v3
- Alimentation 24 à 48 VDC ou 100 à 240 VAC, environ 21 W, une sortie relais
- Châssis métal 1U IP30 de 436 x 43,5 x 200 mm, -20 à 70 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Local technique tertiaire : regroupement en baie des bus de compteurs électriques et de calorimètres pour le suivi des consommations
- Salle serveur ou datacenter : collecte en Modbus RTU des onduleurs, armoires de climatisation de précision et PDU vers la supervision
- Établissement de santé : séparation des bus CVC par aile ou par étage, avec un port série dédié à chaque zone
Intégration et compatibilité
La supervision ou la GTB interroge les esclaves série en Modbus TCP ; la passerelle aiguille chaque requête vers le bon port selon l'identifiant Modbus. Un maître série peut aussi lire des équipements Modbus TCP. Les logiciels qui attendent un port COM continuent de fonctionner grâce à VirtualCOM (Windows, Linux) ou au mode RFC 2217.
La configuration passe par l'utilitaire ATOP, l'interface web en HTTP ou HTTPS, Telnet, la console série ou l'afficheur LCM. La passerelle se supervise en SNMP v1, v2c et v3 et envoie ses alertes par e-mail SMTP/TLS. Pour un simple transport série sur IP sans conversion Modbus, consultez nos serveurs de ports série, dont le SE5908 au même format.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1MB590800001G (MB5908-DC) | RS-232/422/485, 24-48 VDC | Armoire GTB en 24 VDC |
| 1P1MB590800002G (MB5908-SiS-DC) | RS-422/485 isolé 2,5 kV, 24-48 VDC | Bus longs ou perturbés, 24 VDC |
| 1P1MB590800013G (MB5908-EU) | RS-232/422/485, 100-240 VAC, version EU | Baie secteur en France |
| 1P1MB590800003G (MB5908-US) | RS-232/422/485, 100-240 VAC, version US | Site nord-américain |
| 1P1MB590800004G (MB5908-SiS-EU) | RS-422/485 isolé 2,5 kV, 100-240 VAC, version EU | Baie secteur, bus exposés |
| 1P1MB590800014G (MB5908-SiS-US) | RS-422/485 isolé 2,5 kV, 100-240 VAC, version US | Site nord-américain, bus isolés |
Caractéristiques techniques
| Protocoles Modbus | Modbus TCP, RTU et ASCII, conversion bidirectionnelle ; routage par identifiant Modbus |
| Modes Modbus | Ethernet : serveur ou client Modbus TCP (ou VCOM) ; série : maître ou esclave RTU/ASCII |
| Capacité | 16 clients Modbus TCP, 32 connexions esclaves |
| Ports série | 8 x RJ45 ; RS-232/422/485 sélectionnable par logiciel (modèles standard) ou RS-422/485 isolé (modèles SiS) |
| Paramètres série | 1 200 à 921 600 bit/s ; 5 à 8 bits de données ; 1 ou 2 bits de stop ; parité aucune, paire, impaire, space, mark ; contrôle de flux aucun, Xon/Xoff, RTS/CTS (RS-232) |
| Isolation série | 2,5 kV (modèles SiS uniquement) |
| Ethernet | 2 x RJ45 10/100BASE-T(X) |
| Mode LAN | Double sous-réseau ou redondance RSTP |
| Protocoles réseau | IPv4, ICMP, TCP, UDP, client DHCP, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC 2217, RSTP, SMTP/TLS |
| Sécurité | VPN OpenVPN et IPsec (hôte à hôte ou hôte à site), PPTP ; débit VPN jusqu'à 37,9 Mbit/s |
| Alimentation | Version DC : 24 à 48 VDC sur bornier 3 points verrouillable, protection contre l'inversion de polarité ; version AC : 100 à 240 VAC (plage 90 à 264 VAC) sur embase IEC 60320 C14 |
| Consommation | Environ 21 W maximum |
| Redondance d'alimentation | Non |
| Sortie relais | 1 sortie relais (contacts NO, COM, NC) |
| Boîtier | Métal SPCC, IP30 |
| Dimensions (l x H x P) | 436 x 43,5 x 200 mm |
| Poids | 3 000 g |
| Montage | Rack 19 pouces, kit de montage inclus |
| Température de fonctionnement | -20 à 70 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | EN 60950-1, EN 62368-1 |
| CEM | FCC partie 15 sous-partie B classe A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3 ; ESD IEC 61000-4-2 jusqu'à ±15 kV dans l'air (version AC) |
| Chocs et vibrations | MIL-STD-810G méthodes 516.7 et 514.7 |
| MTBF (MIL-HDBK-217F) | 22,74 ans (MB5908-DC), 19,00 ans (MB5908-SiS-DC), 19,03 ans (MB5908-SiS-US/EU) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Confort thermique / CVC, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- VPN, Ports série intégrés
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Plage de mesure
- Température de fonctionnement : -20 à +70 °C
- Ports série
- 8 x RJ45, RS-232/422/485 sélectionnable ou RS-422/485 isolé 2,5 kV, 1 200 à 921 600 bit/s
- Ports Ethernet
- 2 x RJ45 10/100, double sous-réseau ou RSTP
- Capacité Modbus
- 16 clients Modbus TCP, 32 connexions esclaves
- Format
- Rack 19 pouces 1U, 436 x 43,5 x 200 mm
- Garantie
- 5 ans
- Interface série
- RS-232/422/485, RS-422/485 isolé 2,5 kV
- Alimentation (version)
- 24-48 VDC, 100-240 VAC, version EU, 100-240 VAC, version US
Contenu et accessoires compatibles
Le kit de montage rack 19 pouces est fourni. Accessoires proposés par ATOP pour cette passerelle :
- Câbles RJ45 vers DB9 mâle (90 ou 200 cm) et RJ45 vers DB9 femelle, droits ou croisés, pour raccorder un équipement à connecteur DB9
- Alimentation rail DIN SDR-75-24 (24 VDC, 3,2 A) pour les versions DC, parmi nos alimentations
- Adaptateurs secteur AD17-24 en Y (24 VDC, 0,6 A), prise EU ou US
- Cordon secteur EU ou US de 6 pieds et fusible de rechange pour les versions AC
- Tresse de mise à la terre GDC-120 et kit rack de remplacement RMK-718-Black
Documentation
Questions fréquentes
Combien d'équipements Modbus le MB5908 peut-il gérer ?
La passerelle accepte jusqu'à 16 clients Modbus TCP simultanés et 32 connexions esclaves, réparties sur ses 8 ports série. Répartir les équipements sur plusieurs ports réduit les temps de scrutation de chaque bus.
Comment raccorder un bus RS-485 sur des ports RJ45 ?
Chaque port série est une prise RJ45 configurable en RS-232, RS-422 ou RS-485. On utilise un câble RJ45 vers DB9 proposé par ATOP, ou un cordon RJ45 câblé selon le brochage du manuel, pour reprendre les paires du bus RS-485.
Quelle différence entre les versions standard et SiS ?
Les versions standard acceptent RS-232, RS-422 et RS-485. Les versions SiS se limitent à RS-422/485 mais isolent les ports à 2,5 kV, ce qui protège la passerelle sur les bus longs ou proches d'équipements de puissance.
Quelle version d'alimentation choisir pour la France ?
La version DC s'alimente en 24 à 48 VDC, pratique dans une armoire déjà équipée. La version AC accepte 100 à 240 VAC sur embase C14 ; en France, on retient la version EU.
Quelle différence avec le MB5916 ?
Le MB5916 reprend les mêmes fonctions et le même boîtier 1U avec 16 ports série au lieu de 8. Le MB5908 suffit pour un local technique de taille moyenne, le MB5916 pour concentrer davantage de bus dans une seule baie.
À propos de ATOP
ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le MB5908
Précisez le nombre de bus à raccorder, le besoin d'isolation, la tension disponible et les quantités : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés à votre volume. Un technicien peut vous aider à choisir entre les versions standard et SiS.
