ATOP MB5908A - Passerelle Modbus 8 ports série IEC 61850-3, 6 ports RJ45 ou SFP
- 8 ports série RS-232/422/485 jusqu'à 921,6 kbit/s, DB9 ou bornier, isolés 3 kV en option
- Conversion bidirectionnelle Modbus RTU/ASCII vers Modbus TCP, 16 clients et 247 esclaves
- 6 ports Ethernet RJ45 10/100 ou SFP 100BASE-FX, RSTP, VPN OpenVPN et IPsec
- Double alimentation 24 à 48 VDC ou 100 à 240 VAC / 100 à 370 VDC, environ 20 W
- Certifiée IEC 61850-3 et IEEE 1613, rack 1U IP30, -40 à 80 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, Confort thermique / CVC, GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Ports série intégrés, Ports SFP / fibre, VPN |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Plage de mesure | Température de fonctionnement : -40 à +80 °C |
| Ports série | 8 x RS-232/422/485 sélectionnables, DB9 ou bornier 5 points, isolés 3 kV en option, 1 200 à 921 600 bit/s |
| Ports Ethernet | 6 x RJ45 10/100 ou 6 x SFP 100BASE-FX |
| Capacité Modbus | 16 clients Modbus TCP, 247 esclaves |
| Format | Rack 19 pouces 1U, 440,6 x 44 x 309 mm, 4 kg |
| Garantie | 5 ans |
| Connecteur série | DB9 mâle, Bornier 5 points, Bornier isolé 3 kV |
| Ethernet | 6 x RJ45 10/100, 6 x SFP 100BASE-FX |
| Alimentation (version) | Double 24-48 VDC, Double 100-240 VAC / 100-370 VDC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-485
- RS-232
- RS-422
- Modbus RTU
- Modbus TCP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

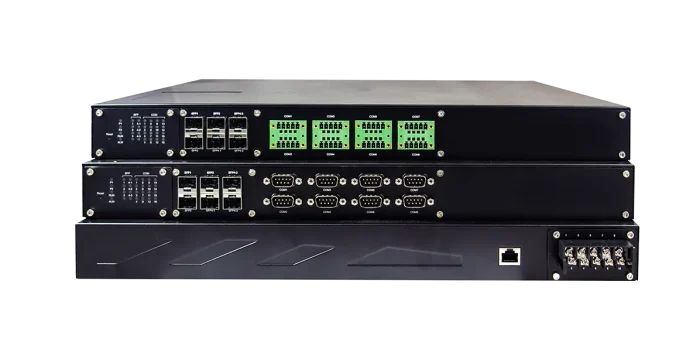

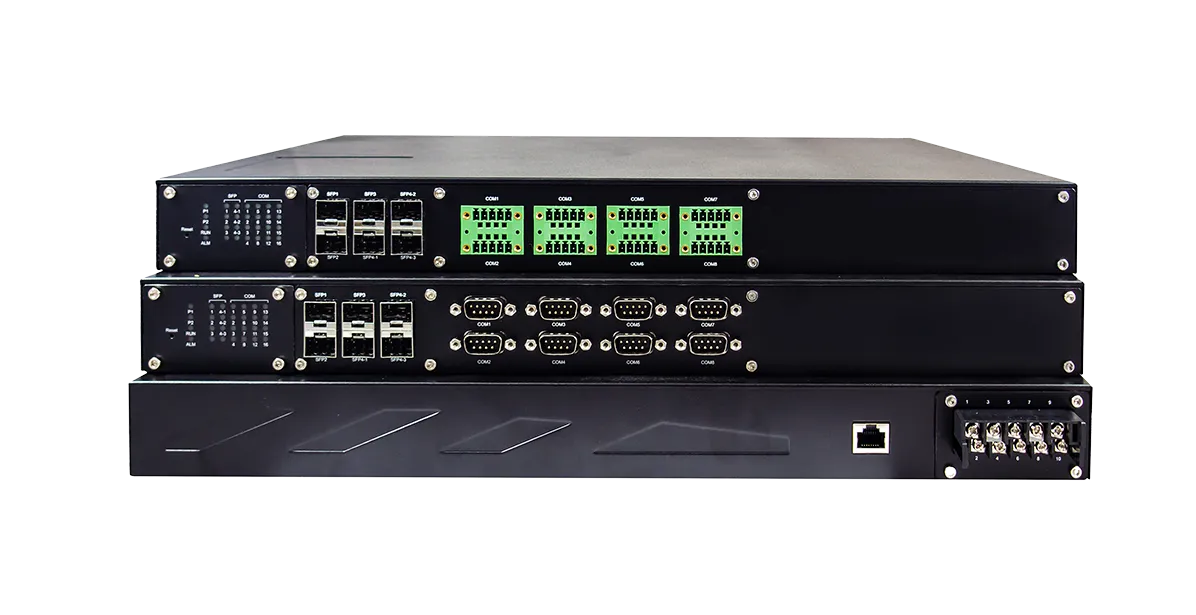

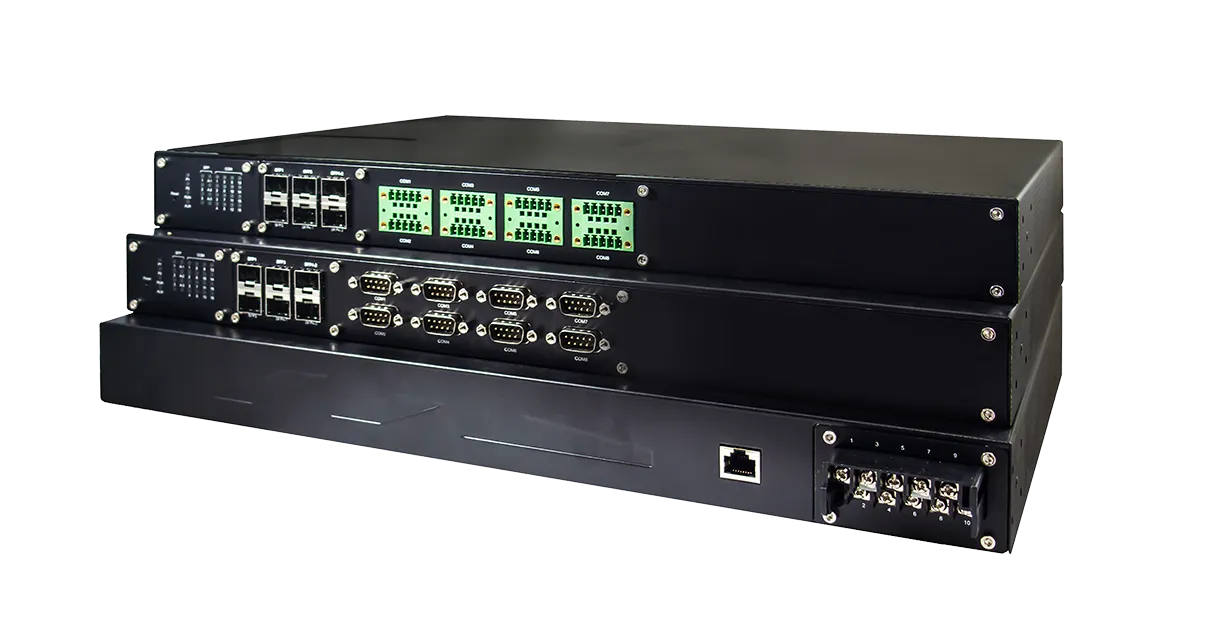

La passerelle Modbus IEC 61850-3 8 ports ATOP MB5908A convertit huit liaisons série Modbus RTU ou ASCII en Modbus TCP dans un châssis rack 1U conçu pour les environnements électriques sévères. Double alimentation redondante, six ports Ethernet cuivre ou fibre et plage de -40 à 80 °C : elle reste disponible là où une passerelle de bureau atteindrait ses limites.
Elle s'adresse aux intégrateurs et exploitants de postes de livraison HTA, de sites de production d'énergie, de datacenters ou de grands bâtiments tertiaires qui doivent remonter des relais de protection, compteurs et centrales de mesure vers la supervision. Elle fait partie de nos passerelles Modbus de la gamme ATOP.
Points forts du MB5908A
- 8 ports série RS-232/422/485 sélectionnables par logiciel, de 1 200 à 921 600 bit/s
- Conversion bidirectionnelle Modbus TCP, RTU et ASCII, jusqu'à 16 clients Modbus TCP et 247 esclaves
- 6 ports Fast Ethernet : RJ45 10/100 ou emplacements SFP 100BASE-FX pour la fibre
- Connecteurs DB9, bornier 5 points ou bornier isolé 3 kV
- Double alimentation redondante 24 à 48 VDC ou haute tension 100 à 240 VAC / 100 à 370 VDC
- Certification IEC 61850-3 et IEEE 1613 pour les postes électriques
- Châssis métal 1U IP30, -40 à 80 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Poste de livraison HTA ou TGBT : remontée des relais de protection, centrales de mesure et compteurs Modbus vers le SCADA, avec alimentation sur batterie 110 ou 220 VDC
- Datacenter : collecte des onduleurs, groupes électrogènes et tableaux de distribution, avec double alimentation et liaison fibre vers la salle de supervision
- Centrale photovoltaïque ou chaufferie biomasse : intégration des onduleurs et automates série dans un réseau Modbus TCP en fibre
- Hôpital : raccordement des équipements techniques critiques (groupes froids, sous-stations, compteurs) avec redondance réseau RSTP
Intégration et compatibilité
La GTB, le SCADA ou l'hyperviseur énergétique interrogent les équipements série en Modbus TCP ; la passerelle route chaque trame vers le bon port grâce à l'identifiant Modbus. VirtualCOM (Windows, Linux) et RFC 2217 conservent les applications qui attendent un port COM.
Les 6 ports Ethernet se raccordent en cuivre ou en fibre et acceptent la redondance RSTP. L'administration passe par l'interface web, Telnet, la console série ou l'utilitaire ATOP ; la supervision par SNMP v1, v2c et v3 et les alertes par e-mail SMTP/TLS. Le même matériel existe en serveur de ports série transparent, le SE5908A, dans nos serveurs de ports série.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1MB5908A0007G (MB5908A) | DB9 mâle, RJ45, 24-48 VDC | Équipements DB9 |
| 1P1MB5908A0008G (MB5908A-TB) | Bornier 5 points, RJ45, 24-48 VDC | Bus RS-485 en armoire |
| 1P1MB5908A0009G (MB5908A-Sis) | Bornier isolé 3 kV, RJ45, 24-48 VDC | Bus exposés |
| 1P1MB5908A000AG (MB5908A-HV) | DB9 mâle, RJ45, HV | Équipements DB9 |
| 1P1MB5908A000BG (MB5908A-TB-HV) | Bornier 5 points, RJ45, HV | Bus RS-485 en armoire |
| 1P1MB5908A000CG (MB5908A-Sis-HV) | Bornier isolé 3 kV, RJ45, HV | Bus exposés |
| 1P1MB5908A0001G (MB5908A-6SFP) | DB9 mâle, SFP, 24-48 VDC | Équipements DB9 |
| 1P1MB5908A0002G (MB5908A-6SFP-TB) | Bornier 5 points, SFP, 24-48 VDC | Bus RS-485 en armoire |
| 1P1MB5908A0003G (MB5908A-6SFP-Sis) | Bornier isolé 3 kV, SFP, 24-48 VDC | Bus exposés |
| 1P1MB5908A0004G (MB5908A-6SFP-HV) | DB9 mâle, SFP, HV | Équipements DB9 |
| 1P1MB5908A0005G (MB5908A-6SFP-TB-HV) | Bornier 5 points, SFP, HV | Bus RS-485 en armoire |
| 1P1MB5908A0006G (MB5908A-6SFP-Sis-HV) | Bornier isolé 3 kV, SFP, HV | Bus exposés |
Caractéristiques techniques
| Protocoles Modbus | Modbus TCP, RTU et ASCII, conversion bidirectionnelle ; routage par identifiant Modbus |
| Modes Modbus | Ethernet : serveur ou client Modbus TCP (ou VCOM) ; série : maître ou esclave RTU/ASCII |
| Capacité | 16 clients Modbus TCP, 247 esclaves |
| Ports série | 8 x RS-232/422/485 sélectionnables par logiciel ; RS-422/485 uniquement sur les versions isolées |
| Connecteur série | DB9 mâle (versions DB, RS-232 sur 5 broches) ou bornier 5 points au pas de 5,08 mm (versions TB et Sis) |
| Paramètres série | 1 200 à 921 600 bit/s ; 5 à 8 bits de données ; 1 ou 2 bits de stop ; parité aucune, paire, impaire, mark, space ; contrôle de flux aucun, Xon/Xoff, RTS/CTS (RS-232) |
| Isolation série | 3 kV (versions Sis uniquement) |
| Ethernet | 6 x RJ45 10/100BASE-T(X) ou 6 x SFP 100BASE-FX selon version |
| Protocoles réseau | IPv4, ICMP, TCP, UDP, client DHCP, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC 2217, RSTP IEEE 802.1D-2004, SMTP/TLS |
| Sécurité | VPN OpenVPN client ou serveur, IPsec (pair à pair ou pair à site), PPTP ; débit VPN jusqu'à 37,9 Mbit/s |
| Alimentation | Double entrée redondante 24 à 48 VDC (plage 19,2 à 52,8 VDC) ou, versions HV, 100 à 240 VAC (85 à 264 VAC) / 100 à 370 VDC ; bornier 10 points ; protection contre l'inversion de polarité |
| Consommation | Environ 20 W |
| Boîtier | Métal SPCC, IP30 |
| Dimensions (l x H x P) | 440,6 x 44 x 309 mm (1U) |
| Poids | 4 kg |
| Montage | Rack 19 pouces, kit de montage inclus |
| Température de fonctionnement | -40 à 80 °C |
| Humidité | 5 à 95 % HR à 55 °C, sans condensation |
| Sécurité électrique | EN 61010-1, EN 61010-2-201 |
| CEM | FCC partie 15 sous-partie B classe A, EN 55032 classe A, EN 55024, EN 61000-6-2, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3 |
| Poste électrique | IEC 61850-3, IEEE 1613 |
| Chocs et vibrations | MIL-STD-810F méthodes 516.5 et 514.5 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Confort thermique / CVC, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Ports SFP / fibre, VPN, Ports série intégrés
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Plage de mesure
- Température de fonctionnement : -40 à +80 °C
- Ports série
- 8 x RS-232/422/485 sélectionnables, DB9 ou bornier 5 points, isolés 3 kV en option, 1 200 à 921 600 bit/s
- Ports Ethernet
- 6 x RJ45 10/100 ou 6 x SFP 100BASE-FX
- Capacité Modbus
- 16 clients Modbus TCP, 247 esclaves
- Format
- Rack 19 pouces 1U, 440,6 x 44 x 309 mm, 4 kg
- Garantie
- 5 ans
- Connecteur série
- DB9 mâle, Bornier 5 points, Bornier isolé 3 kV
- Ethernet
- 6 x RJ45 10/100, 6 x SFP 100BASE-FX
- Alimentation (version)
- Double 24-48 VDC, Double 100-240 VAC / 100-370 VDC
Contenu et accessoires compatibles
Le kit de montage rack est fourni, ainsi que les borniers 5 points verrouillables sur les versions à bornier. Accessoires proposés par ATOP :
- Modules SFP 155 Mbit/s pour les versions fibre : AXFD-1314-0523 multimode 1310 nm 2 km et AXFD-1314-0553 monomode 1310 nm 30 km, -40 à 85 °C, voir nos modules SFP
- Alimentation rail DIN SDR-75-24 (24 VDC, 3,2 A, entrée 88 à 264 VAC ou 124 à 370 VDC)
- Adaptateur ADP-DB9(F)TB5, DB9 femelle vers bornier 5 points
- Tresse de mise à la terre GDC-120
Documentation
Questions fréquentes
Que signifie la certification IEC 61850-3 ?
Cette norme et l'IEEE 1613 fixent les exigences d'immunité électromagnétique et de tenue en environnement pour les équipements installés dans les postes électriques. Elle garantit que la passerelle supporte les perturbations d'un poste HTA ou d'un TGBT.
Quelle version d'alimentation choisir ?
Les versions standard prennent deux entrées 24 à 48 VDC redondantes. Les versions HV acceptent 100 à 240 VAC ou 100 à 370 VDC, ce qui permet de les raccorder directement sur un réseau secteur ou sur une batterie 110 ou 220 VDC de poste.
Faut-il choisir les ports RJ45 ou SFP ?
Les ports RJ45 suffisent dans une baie proche du réseau. Les emplacements SFP 100BASE-FX servent à relier la passerelle en fibre, jusqu'à 2 km en multimode ou 30 km en monomode avec les modules ATOP, et à s'affranchir des perturbations électromagnétiques.
Combien d'esclaves Modbus peut-on adresser ?
Jusqu'à 247 esclaves répartis sur les 8 ports série, avec 16 clients Modbus TCP simultanés. C'est nettement plus que les 32 esclaves du MB5908, ce qui convient aux bus de comptage très peuplés.
Quelle différence avec le MB5908 ?
Le MB5908 vise les locaux tempérés : 2 ports RJ45, alimentation simple, -20 à 70 °C, ports série RJ45. Le MB5908A ajoute 6 ports RJ45 ou SFP, la double alimentation, la certification IEC 61850-3 et la plage de -40 à 80 °C.
À propos de ATOP
ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le MB5908A
Précisez le connecteur série, le type de ports Ethernet, la tension disponible et les quantités : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés à votre volume. Nos techniciens vous aident à choisir parmi les douze versions.
Produits similaires
Voir toute la catégorieHWgroup Perseus Energy 285 - Passerelle edge LTE, M-Bus et Modbus pour comptage
- 4G LTE
- Ethernet
- RS-485
ATOP MB5901B - Passerelle Modbus 4G LTE, Modbus RTU vers Modbus TCP
- 4G LTE
- 2G / 3G
- Ethernet
Prosoft PLX32-MBTCP-104 - Passerelle Modbus TCP vers IEC 60870-5-104
- Aucune (filaire)
- Ethernet
- Modbus TCP

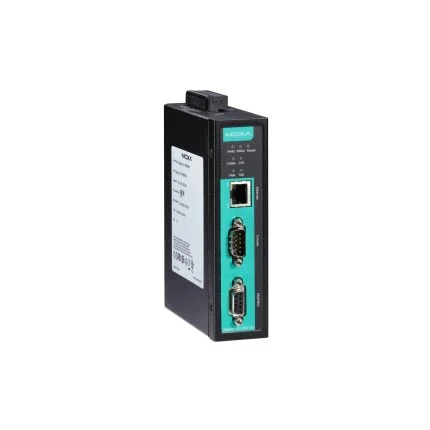

Moxa MGate 5101-PBM-MN - Passerelle PROFIBUS maître vers Modbus TCP
