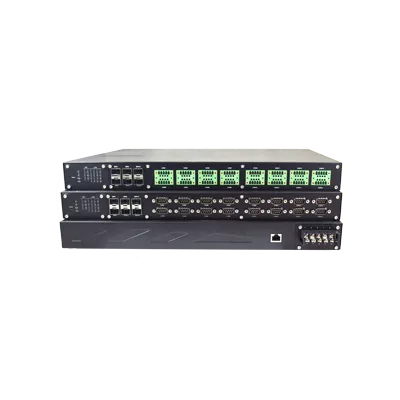

ATOP SE5916A - Serveur de ports série 16 ports IEC 61850-3, RJ45 ou SFP
- 16 ports série RS-232/422/485 de 1 200 à 921 600 bit/s, DB9, bornier ou bornier isolé 3 kV
- 6 ports Fast Ethernet RJ45 10/100 ou SFP 100BASE-FX, RSTP pour la redondance de lien
- OpenVPN, IPsec, SNMPv3, HTTPS et Virtual COM Windows et Linux
- Double alimentation 24 à 48 VDC ou 100 à 240 VAC / 100 à 370 VDC, environ 20 W
- Rack 1U IP30, -40 à 80 °C, certifié IEC 61850-3 et IEEE 1613, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Ports série intégrés, Ports SFP / fibre, VPN |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Plage de mesure | Température de fonctionnement : -40 à +80 °C |
| Ports série | 16 x RS-232/422/485 sélectionnables par logiciel, DB9 mâle ou bornier 5 points 5,08 mm, isolés 3 kV en option (Sis), 1 200 à 921 600 bit/s |
| Ports Ethernet | 6 x RJ45 10/100BASE-T(X) ou 6 x SFP 100BASE-FX |
| Modes de liaison | TCP serveur (4 connexions), TCP client, UDP, Virtual COM, RFC 2217, tunnel, console SSH |
| Sécurité | OpenVPN client/serveur, IPsec (jusqu'à 37,9 Mbit/s), HTTPS, SNMPv3 |
| Format | Rack 19 pouces 1U, 440,6 x 44 x 309 mm, 4 kg, boîtier métal IP30 |
| Garantie | 5 ans |
| Connecteur série | DB9 mâle, Bornier 5 points, Bornier isolé 3 kV |
| Ethernet | 6 x SFP 100BASE-FX, 6 x RJ45 10/100 |
| Alimentation (version) | Double 24-48 VDC, Double 100-240 VAC / 100-370 VDC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-485
- RS-232
- RS-422
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur de ports série 16 ports ATOP SE5916A raccorde seize équipements RS-232, RS-422 ou RS-485 au réseau Ethernet depuis un seul châssis rack 1U. Il s'adresse aux intégrateurs, exploitants de datacenters et gestionnaires de postes électriques qui doivent superviser à distance onduleurs, relais de protection, centrales techniques ou automates encore dotés d'une liaison série.
Certifié IEC 61850-3, alimenté par deux entrées redondantes et protégé par VPN, il réunit en un point les accès série d'un local technique. Six ports Ethernet cuivre ou fibre et une plage de -40 à 80 °C en font un équipement de baie adapté aux sites où la disponibilité prime.
Points forts du SE5916A
- 16 ports série RS-232, RS-422 ou RS-485 sélectionnables par logiciel, de 1 200 à 921 600 bit/s
- Trois connectiques : DB9 mâle, bornier 5 points 5,08 mm ou bornier isolé 3 kV (Sis)
- 6 ports Fast Ethernet, en RJ45 10/100 ou en emplacements SFP 100BASE-FX pour la fibre
- Sécurité intégrée : OpenVPN client et serveur, IPsec jusqu'à 37,9 Mbit/s, HTTPS et SNMPv3
- Double alimentation redondante 24 à 48 VDC ou haute tension 100 à 240 VAC / 100 à 370 VDC
- Certifications IEC 61850-3 et IEEE 1613, chocs et vibrations selon MIL-STD-810F
- Rack 1U métal IP30, fonctionnement de -40 à 80 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Datacenter : centralisation des ports série des onduleurs, groupes électrogènes, centrales de climatisation et tableaux de distribution dans une seule baie
- Poste de livraison HTA ou poste source : remontée des relais de protection et des compteurs vers le SCADA, alimentation directe sur batterie 110 ou 220 VDC
- Campus hospitalier ou universitaire : accès distant aux automates et équipements techniques de plusieurs bâtiments par liaison fibre
- Site industriel : reprise des consoles série d'automates, variateurs et analyseurs dans une architecture IP sécurisée par VPN
- Exploitation multisite : maintenance à distance des équipements série sans déplacement, par tunnel chiffré
Intégration et compatibilité
Le SE5916A encapsule les données série dans TCP ou UDP. En mode TCP serveur, il accepte jusqu'à 4 connexions simultanées par port ; en mode TCP client, il se connecte à une destination ou au pilote Virtual COM ; en UDP, il diffuse vers 4 plages d'adresses IP. Le pilote Virtual COM pour Windows et Linux, le mode RFC 2217 et le reverse Telnet permettent de conserver les logiciels de supervision existants. Pour une conversion Modbus RTU vers Modbus TCP, orientez-vous vers nos passerelles Modbus RTU / TCP.
La configuration se fait par navigateur web, Telnet, console ou utilitaire Windows ATOP Management Utility. La supervision passe par SNMP v1, v2c et v3, avec alertes par e-mail SMTP sur TLS. Le protocole RSTP (IEEE 802.1D-2004) permet d'ajouter un lien Ethernet de secours. Les versions SFP reçoivent les modules de nos convertisseurs fibre et modules SFP. Retrouvez aussi tous nos serveurs de ports série et la gamme ATOP.

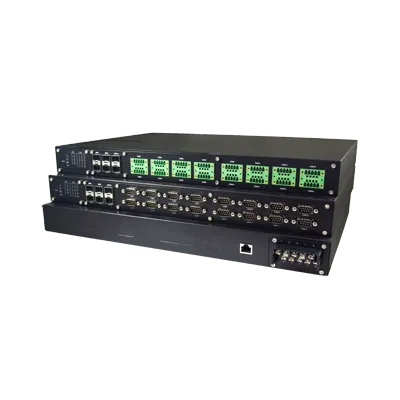

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1SE5916A0008G | SE5916A : DB9 mâle, 6 x RJ45, 24 à 48 VDC | Baie informatique ou armoire GTB, équipements RS-232 à connecteur DB9 |
| 1P1SE5916A0009G | SE5916A-TB : bornier 5 points, 6 x RJ45, 24 à 48 VDC | Bus RS-485 câblés en armoire |
| 1P1SE5916A000AG | SE5916A-Sis : bornier isolé 3 kV, 6 x RJ45, 24 à 48 VDC | Bus longs ou environnement électrique perturbé |
| 1P1SE5916A000BG | SE5916A-HV : DB9 mâle, 6 x RJ45, 100 à 240 VAC / 100 à 370 VDC | Alimentation directe secteur ou batterie de poste |
| 1P1SE5916A000CG | SE5916A-TB-HV : bornier 5 points, 6 x RJ45, HV | Bus RS-485 en local technique alimenté en secteur |
| 1P1SE5916A000DG | SE5916A-Sis-HV : bornier isolé 3 kV, 6 x RJ45, HV | Poste électrique, isolation et alimentation HV |
| 1P1SE5916A0001G | SE5916A-6SFP : DB9 mâle, 6 x SFP, 24 à 48 VDC | Liaison fibre vers un bâtiment ou un poste distant |
| 1P1SE5916A0002G | SE5916A-6SFP-TB : bornier 5 points, 6 x SFP, 24 à 48 VDC | Bus RS-485 avec remontée fibre |
| 1P1SE5916A0003G | SE5916A-6SFP-Sis : bornier isolé 3 kV, 6 x SFP, 24 à 48 VDC | Site industriel avec fortes perturbations |
| 1P1SE5916A0004G | SE5916A-6SFP-HV : DB9 mâle, 6 x SFP, HV | Fibre et alimentation directe secteur ou batterie |
| 1P1SE5916A0005G | SE5916A-6SFP-TB-HV : bornier 5 points, 6 x SFP, HV | Poste HTA avec bus RS-485 et fibre |
| 1P1SE5916A0006G | SE5916A-6SFP-Sis-HV : bornier isolé 3 kV, 6 x SFP, HV | Poste source, configuration la plus robuste |
Caractéristiques techniques
| Ports série | 16 x RS-232/422/485 sélectionnables par logiciel |
|---|---|
| Connecteurs série | DB9 mâle (RS-232 en mode 5 fils) ou bornier 5 points 5,08 mm |
| Isolation série | 3 kV (versions Sis) |
| Débit série | 1 200 à 921 600 bit/s ; parité None, Odd, Even, Mark, Space ; 5 à 8 bits ; 1 ou 2 bits de stop |
| Contrôle de flux | Aucun, Xon/Xoff, RTS/CTS (RS-232) |
| Ports Ethernet | 6 x RJ45 10/100BASE-T(X) ou 6 x SFP 100BASE-FX |
| Protocoles | IPv4, ICMP, TCP, UDP, client DHCP, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC 2217, RSTP, OpenVPN, IPsec, PPTP, SMTP/TLS |
| Modes de liaison | TCP serveur (4 connexions), TCP client, UDP (4 plages IP), Virtual COM, reverse Telnet |
| Configuration | Interface web, Telnet, console, ATOP Management Utility |
| Alimentation | Double entrée 24 à 48 VDC (19,2 à 52,8 VDC) ou HV 100 à 240 VAC (85 à 264 VAC) / 100 à 370 VDC |
| Courant d'entrée | 0,73 A sous 24 VDC ; 0,35 A sous 100 VAC ; 0,20 A sous 100 VDC |
| Consommation | Environ 20 W |
| Protection | Inversion de polarité, bornier d'alimentation 10 points |
| Boîtier | Métal SPCC IP30, rack 19 pouces 1U, kit rack fourni |

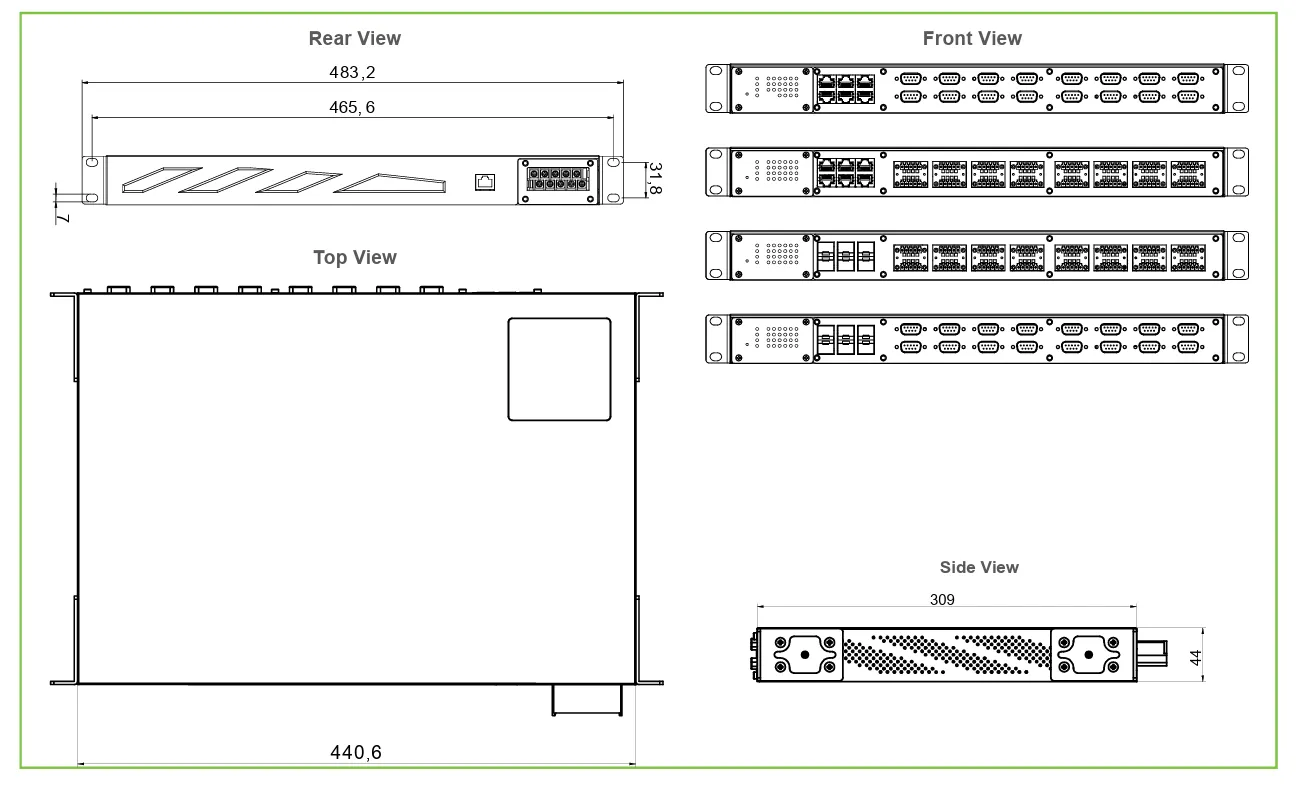

| Dimensions | 440,6 x 44 x 309 mm |
| Poids | 4 kg |
| Température de fonctionnement | -40 à 80 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Conformité | IEC 61850-3, IEEE 1613, EN 61010-1, EN 55032 classe A, EN 61000-6-2, EN 61000-6-4, FCC classe A, RoHS |
| MTBF | 9,18 ans (SE5916A-6SFP-Sis-HV) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Ports SFP / fibre, VPN, Ports série intégrés
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Plage de mesure
- Température de fonctionnement : -40 à +80 °C
- Ports série
- 16 x RS-232/422/485 sélectionnables par logiciel, DB9 mâle ou bornier 5 points 5,08 mm, isolés 3 kV en option (Sis), 1 200 à 921 600 bit/s
- Ports Ethernet
- 6 x RJ45 10/100BASE-T(X) ou 6 x SFP 100BASE-FX
- Modes de liaison
- TCP serveur (4 connexions), TCP client, UDP, Virtual COM, RFC 2217, tunnel, console SSH
- Sécurité
- OpenVPN client/serveur, IPsec (jusqu'à 37,9 Mbit/s), HTTPS, SNMPv3
- Format
- Rack 19 pouces 1U, 440,6 x 44 x 309 mm, 4 kg, boîtier métal IP30
- Garantie
- 5 ans
- Connecteur série
- DB9 mâle, Bornier 5 points, Bornier isolé 3 kV
- Ethernet
- 6 x SFP 100BASE-FX, 6 x RJ45 10/100
- Alimentation (version)
- Double 24-48 VDC, Double 100-240 VAC / 100-370 VDC
Contenu et accessoires compatibles
Le kit de montage rack 19 pouces est fourni. ATOP propose en option l'alimentation rail DIN SDR-75-24, la tresse de masse GDC-120, l'adaptateur DB9 femelle vers bornier 5 points ADP-DB9(F)TB5 et les modules SFP AXFD-1314-0523 (multimode 1 310 nm, 2 km) et AXFD-1314-0553 (monomode 1 310 nm, 30 km).
Documentation
Questions fréquentes
Quelle différence entre le SE5916A et la passerelle MB5916A ?
Le SE5916A est un serveur de ports série : il transporte les trames série telles quelles sur le réseau IP (TCP, UDP, Virtual COM). La MB5916A partage le même châssis mais convertit en plus Modbus RTU ou ASCII en Modbus TCP. Pour un superviseur qui parle Modbus TCP, choisissez la MB5916A ; pour un logiciel qui attend un port COM ou un flux TCP brut, le SE5916A.
Comment choisir entre les versions RJ45 et SFP ?
Les versions RJ45 conviennent à un raccordement cuivre dans la même baie ou le même local. Les versions SFP acceptent des modules 100BASE-FX, par exemple multimode 2 km ou monomode 30 km, pour relier un poste ou un bâtiment distant tout en isolant galvaniquement la liaison.
Quand faut-il prendre une version HV ?
La version HV accepte 100 à 240 VAC ou 100 à 370 VDC sur ses deux entrées. Elle s'alimente directement sur le secteur ou sur une batterie de poste 110 ou 220 VDC, sans bloc d'alimentation intermédiaire. Les versions standard demandent du 24 à 48 VDC.
Le SE5916A fonctionne-t-il avec un logiciel qui attend un port COM ?
