ATOP EH3005 - Switch Ethernet industriel slim non manageable 5 ports
- 5 ports RJ45 en 10/100 (EH3005) ou en Gigabit avec trames Jumbo 10K (EHG3005)
- Format slim de 23 mm de large pour rail DIN, boîtier plastique IP30
- Double entrée d’alimentation redondante 12 à 48 VDC, 6 W max
- Ethernet économe en énergie IEEE 802.3az et priorisation 802.1Q/p
- Fonctionnement de 0 à 60 °C, sécurité UL/IEC 62368-1, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Gigabit, Non administrable |
| Certifications | UL / cUL |
| Variante | EH3005 Fast Ethernet 10/100 ou EHG3005 Gigabit 10/100/1000 |
| Connecteur | RJ45 x 5, bornier verrouillable 5 points |
| Débit | 10/100 Mbit/s (EH3005) ou 10/100/1000 Mbit/s (EHG3005) |
| Température de fonctionnement | 0 à 60 °C |
| Dimensions | 23 x 94 x 72 mm |
| Vitesse | Fast Ethernet 10/100 (EH3005), Gigabit 10/100/1000 (EHG3005) |
- Aucune (filaire)
- Ethernet
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités

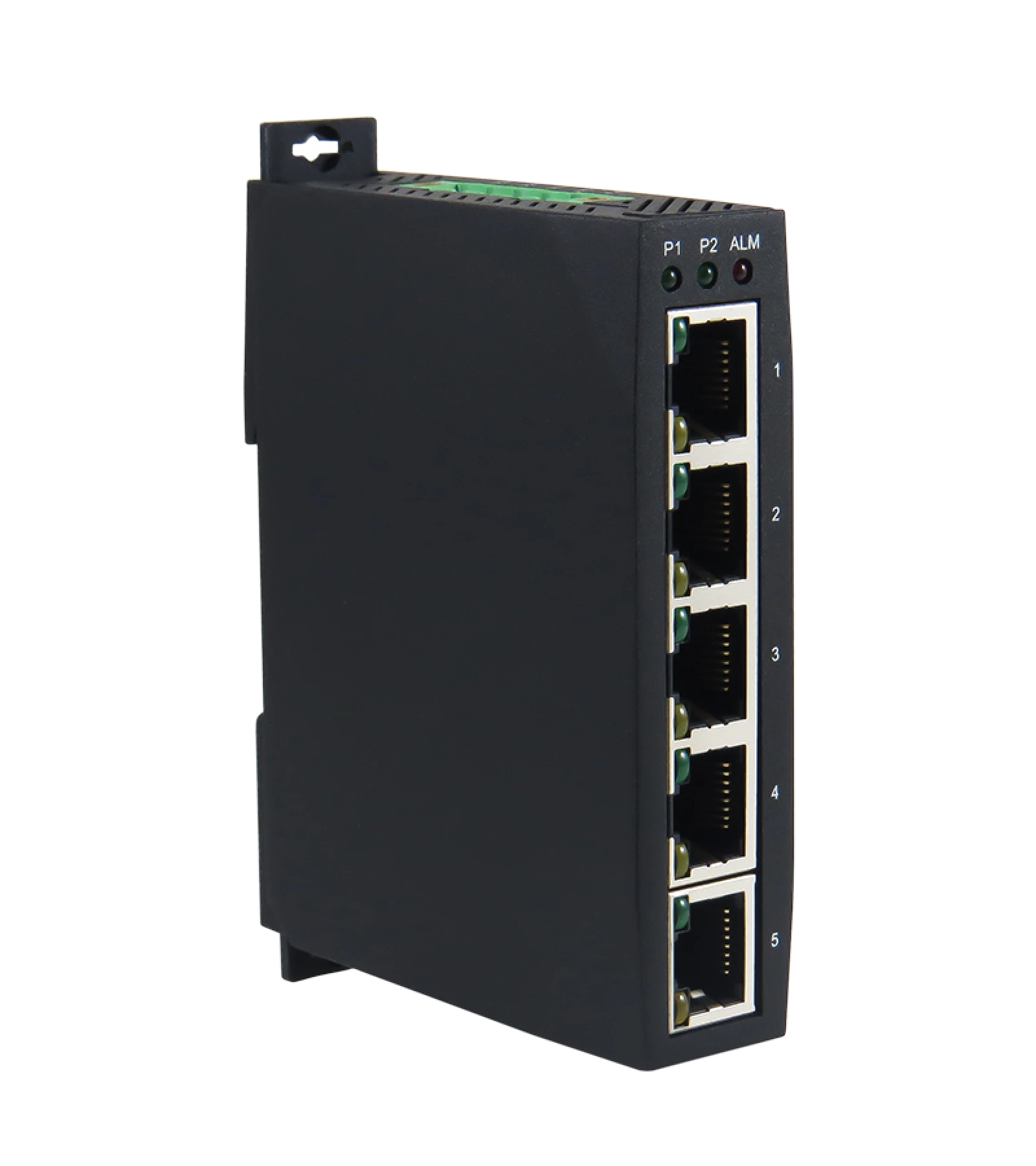

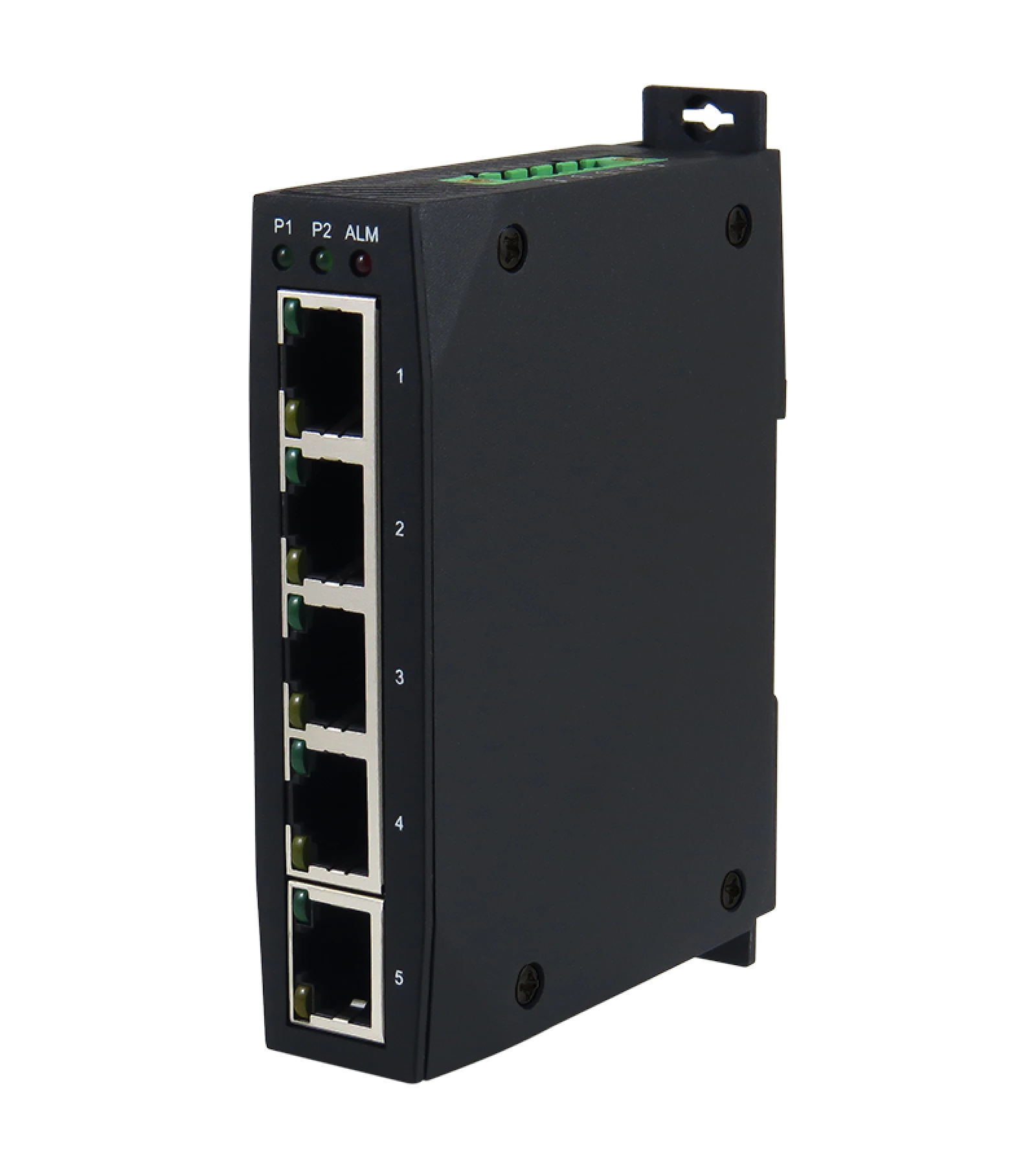

Le switch Ethernet slim rail DIN ATOP EH3005 est un commutateur non manageable à 5 ports RJ45 dans un boîtier de seulement 23 mm de large. Il existe en Fast Ethernet 10/100 (EH3005) et en Gigabit 10/100/1000 (EHG3005), avec la même double alimentation continue de 12 à 48 VDC.
Il s'adresse aux intégrateurs GTB, aux tableautiers et aux constructeurs de machines qui doivent ajouter quelques ports réseau dans un coffret déjà plein. Ce switch Ethernet industriel se clipse sur le rail, se raccorde en quelques minutes et ne demande aucune configuration.
Points forts de l'EH3005
- 5 ports RJ45, en 10/100 Mbit/s (EH3005) ou en Gigabit 10/100/1000 Mbit/s (EHG3005)
- Largeur de 23 mm seulement, dimensions 23 x 94 x 72 mm, boîtier plastique IP30
- Deux entrées redondantes 12 à 48 VDC sur bornier verrouillable 5 points, protection contre l'inversion de polarité
- Courant de 0,5 A max et consommation de 6 W max
- Ethernet économe en énergie IEEE 802.3az et priorisation 802.1Q/p
- Trames Jumbo de 10 Ko sur la version Gigabit EHG3005
- Commutation store-and-forward, table MAC de 1K et tampon de 448 Kbit sur l'EH3005
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Coffret de GTB d'étage : connecter un contrôleur, une passerelle LoRaWAN et la liaison montante sans agrandir le coffret.
- Tableau de comptage d'énergie : ajouter un switch entre centrales de mesure, passerelle Modbus TCP et routeur cellulaire.
- Équipements CVC : intégrer un petit réseau local dans l'armoire d'une centrale de traitement d'air ou d'un groupe froid.
- Contrôle d'accès et vidéo : la version Gigabit EHG3005 transporte des flux plus lourds, comme les caméras IP d'un local technique.
- Machines et coffrets industriels : relier automate, IHM et périphériques dans un espace réduit.
Intégration et compatibilité
L'EH3005 transmet sans modification tous les protocoles IP du bâtiment : BACnet/IP, Modbus TCP, KNXnet/IP, SNMP, MQTT ou HTTP. Il est conforme aux normes IEEE 802.3, 802.3u, 802.3x (contrôle de flux et backpressure), 802.1Q/p et 802.3az.
La protection contre les tempêtes de diffusion limite l'effet d'un équipement défaillant sur le réseau technique, un point utile avec le BACnet/IP qui s'appuie sur des trames broadcast. La priorisation 802.1p respecte l'ordre de passage des trames critiques, comme celles de PROFINET.
Aucun paramétrage n'est nécessaire. Pour un modèle slim en boîtier métallique, utilisable de -40 à 70 °C, voir l'EH3305 de la même famille. Pour alimenter le switch en armoire, ATOP propose en option l'alimentation rail DIN SDR-75-24 : retrouvez nos alimentations et toute la gamme ATOP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EH300500001G (EH3005) | 5 ports RJ45 Fast Ethernet 10/100 Mbit/s | Automates, compteurs, passerelles et contrôleurs GTB |
| 1P1EHG30050001G (EHG3005) | 5 ports RJ45 Gigabit 10/100/1000 Mbit/s, trames Jumbo 10K | Vidéo IP, liaison montante Gigabit, gros volumes de données |
Caractéristiques techniques
| Ports | 5 x RJ45, 10/100BaseT(X) (EH3005) ou 10/100/1000BaseT(X) (EHG3005), auto MDI/MDI-X |
|---|---|
| Normes | IEEE 802.3, 802.3u, 802.3x, 802.1Q/p, 802.3az, plus 802.3ab sur l'EHG3005 |
| Commutation | Store-and-forward |
| Table MAC et tampon (EH3005) | 1K adresses, 448 Kbit |
| Table MAC et tampon (EHG3005) | 8K adresses, 1 Mo |
| Trames Jumbo (EHG3005) | 10 Ko |
| Fonctions | Non administrable, protection contre les tempêtes de diffusion, contrôle de flux et backpressure |
| Alimentation | 12 à 48 VDC, deux entrées redondantes, bornier verrouillable 5 points |
| Courant et consommation | 0,5 A max, 6 W max |
| Protection | Inversion de polarité |

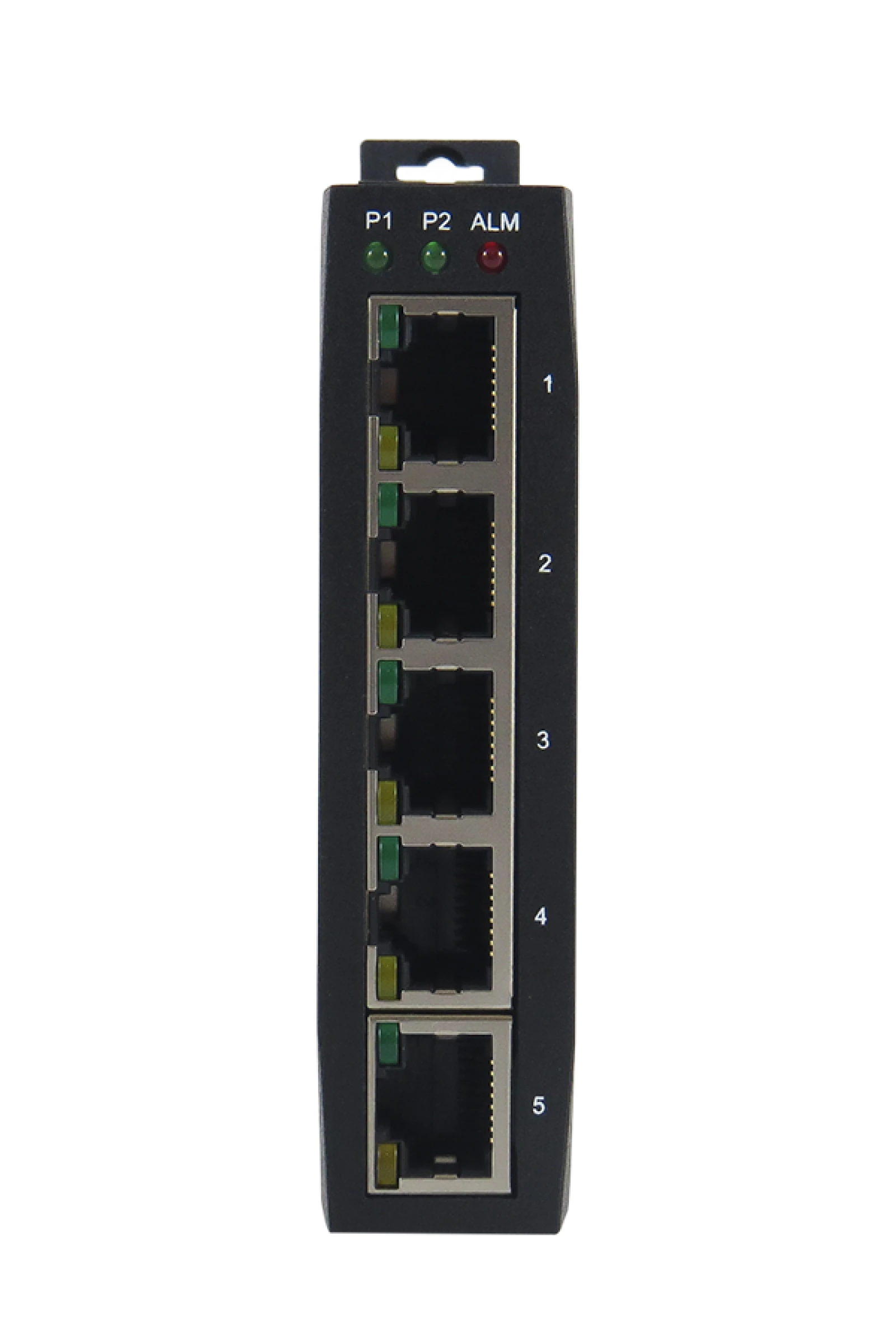

| Voyants | PWR1, PWR2, alarme, LAN |
| Température de fonctionnement | 0 à 60 °C |
| Stockage | -20 à 70 °C |
| Humidité | 5 à 95 % à 55 °C, sans condensation |
| Boîtier | Plastique noir, IP30, format slim |
| Dimensions (L x H x P) | 23 x 94 x 72 mm |
| Poids (EH3005) | 150 g |
| Montage | Rail DIN |
| Sécurité | UL/IEC 62368-1, plus EN 62368-1 et IEC (CB) 60950-1 sur l'EH3005 |
| CEM | FCC Part 15 Classe A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4 |
| Environnement | RoHS |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable, Gigabit
- Certifications
- UL / cUL
- Variante
- EH3005 Fast Ethernet 10/100 ou EHG3005 Gigabit 10/100/1000
- Connecteur
- RJ45 x 5, bornier verrouillable 5 points
- Débit
- 10/100 Mbit/s (EH3005) ou 10/100/1000 Mbit/s (EHG3005)
- Température de fonctionnement
- 0 à 60 °C
- Dimensions
- 23 x 94 x 72 mm
- Vitesse
- Fast Ethernet 10/100 (EH3005), Gigabit 10/100/1000 (EHG3005)
Contenu et accessoires compatibles
Le switch est livré prêt à poser sur rail DIN, avec son bornier d'alimentation verrouillable.
Accessoire optionnel ATOP : alimentation rail DIN SDR-75-24 (réf. 50500752240001G), 24 VDC 3,2 A, 75 W, entrée universelle 88 à 264 VAC ou 124 à 370 VDC.
Documentation
Questions fréquentes
Quelle est la différence entre l'EH3005 et l'EHG3005 ?
Les deux modèles partagent le même boîtier slim de 23 mm et la même alimentation 12 à 48 VDC. L'EH3005 commute en Fast Ethernet 10/100 Mbit/s, suffisant pour automates, compteurs et passerelles. L'EHG3005 passe en Gigabit 10/100/1000 Mbit/s et accepte les trames Jumbo de 10 Ko, utiles pour la vidéo ou les remontées de données volumineuses.
Quelle place occupe le switch sur le rail DIN ?
Le boîtier mesure 23 mm de large, 94 mm de haut et 72 mm de profondeur. Ce format slim est pensé pour les coffrets et armoires déjà chargés où chaque module compte.
Le switch fonctionne-t-il en 24 VDC ?
Oui. Les deux entrées acceptent de 12 à 48 VDC, avec un courant de 0,5 A maximum et une consommation de 6 W au plus. Le raccordement se fait par un bornier verrouillable 5 points, et la polarité inversée est protégée. ATOP propose en option l'alimentation rail DIN SDR-75-24 en 24 VDC.
Peut-on installer l'EH3005 dans un local non chauffé ?
La plage de fonctionnement annoncée par ATOP est de 0 à 60 °C, avec une humidité de 5 à 95 % sans condensation. Pour un coffret extérieur exposé au gel, il faut prévoir un chauffage d'armoire ou choisir un switch à plage étendue.
L'EH3005 est-il administrable ?
Non, il n'a ni interface web ni adresse IP. Il prend en charge les étiquettes 802.1Q/p pour respecter la priorité des trames critiques, par exemple PROFINET, mais ne permet pas de créer des VLAN ni de le superviser en SNMP.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour l'EH3005
Précisez la version Fast Ethernet ou Gigabit et les quantités souhaitées : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les volumes et le projet.
