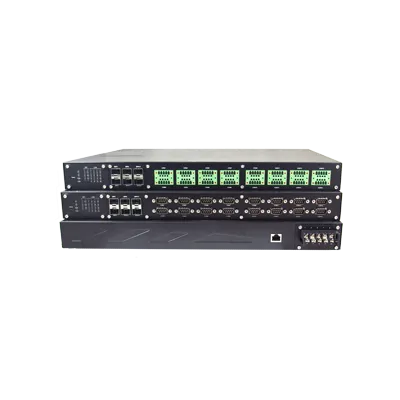

ATOP MB5916A - Passerelle Modbus 16 ports série IEC 61850-3, 6 ports RJ45 ou SFP
- 16 ports série RS-232/422/485 jusqu'à 921,6 kbit/s, DB9 ou bornier, isolés 3 kV en option
- Conversion bidirectionnelle Modbus RTU/ASCII vers Modbus TCP, 16 clients et 247 esclaves
- 6 ports Ethernet RJ45 10/100 ou SFP 100BASE-FX, RSTP, VPN OpenVPN et IPsec
- Double alimentation 24 à 48 VDC ou 100 à 240 VAC / 100 à 370 VDC, environ 20 W
- Certifiée IEC 61850-3 et IEEE 1613, rack 1U IP30, -40 à 80 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, Confort thermique / CVC, GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Ports série intégrés, Ports SFP / fibre, VPN |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Plage de mesure | Température de fonctionnement : -40 à +80 °C |
| Ports série | 16 x RS-232/422/485 sélectionnables, DB9 ou bornier 5 points, isolés 3 kV en option, 1 200 à 921 600 bit/s |
| Ports Ethernet | 6 x RJ45 10/100 ou 6 x SFP 100BASE-FX |
| Capacité Modbus | 16 clients Modbus TCP, 247 esclaves |
| Format | Rack 19 pouces 1U, 440,6 x 44 x 309 mm, 4 kg |
| Garantie | 5 ans |
| Connecteur série | DB9 mâle, Bornier 5 points, Bornier isolé 3 kV |
| Ethernet | 6 x RJ45 10/100, 6 x SFP 100BASE-FX |
| Alimentation (version) | Double 24-48 VDC, Double 100-240 VAC / 100-370 VDC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-485
- RS-232
- RS-422
- Modbus RTU
- Modbus TCP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
La passerelle Modbus IEC 61850-3 16 ports ATOP MB5916A regroupe seize liaisons série Modbus RTU ou ASCII et les expose en Modbus TCP, dans un châssis 1U robuste prévu pour les postes électriques et les sites critiques. Avec jusqu'à 247 esclaves et six ports Ethernet cuivre ou fibre, elle remplace plusieurs petites passerelles par un seul point d'accès supervisé.
Les bureaux d'études et exploitants l'emploient dans les grands ensembles où la disponibilité prime : datacenters, hôpitaux, campus, sites industriels ou de production d'énergie. La double alimentation, en basse tension DC ou en haute tension AC/DC, et la plage de -40 à 80 °C limitent les arrêts. Découvrez nos autres passerelles Modbus RTU / TCP et la marque ATOP.
Points forts du MB5916A
- 16 ports série RS-232/422/485 sélectionnables par logiciel, de 1 200 à 921 600 bit/s
- Conversion bidirectionnelle Modbus TCP, RTU et ASCII, jusqu'à 16 clients Modbus TCP et 247 esclaves
- 6 ports Fast Ethernet : RJ45 10/100 ou emplacements SFP 100BASE-FX pour la fibre
- Connecteurs DB9, bornier 5 points ou bornier isolé 3 kV
- Double alimentation redondante 24 à 48 VDC ou haute tension 100 à 240 VAC / 100 à 370 VDC
- Certification IEC 61850-3 et IEEE 1613 pour les postes électriques
- Châssis métal 1U IP30, -40 à 80 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Datacenter : un port série par onduleur, groupe électrogène ou tableau de distribution, avec liaison fibre vers la supervision technique
- Poste source ou poste de livraison HTA : collecte des relais de protection et compteurs, alimentation directe sur batterie 110 ou 220 VDC
- Campus hospitalier ou universitaire : concentration des bus de comptage d'énergie de plusieurs bâtiments dans une même baie
- Site industriel : intégration de nombreux automates, variateurs et analyseurs de réseau série dans une architecture Modbus TCP redondée
Intégration et compatibilité
La GTB, le SCADA ou l'hyperviseur énergétique interrogent les équipements série en Modbus TCP ; la passerelle route chaque trame vers le bon port grâce à l'identifiant Modbus. VirtualCOM (Windows, Linux) et RFC 2217 conservent les applications qui attendent un port COM.
Les 6 ports Ethernet se raccordent en cuivre ou en fibre et acceptent la redondance RSTP. L'administration passe par l'interface web, Telnet, la console série ou l'utilitaire ATOP ; la supervision par SNMP v1, v2c et v3 et les alertes par e-mail SMTP/TLS. Le même matériel existe en serveur de ports série transparent, le SE5916A, dans nos serveurs de ports série.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1MB5916A0007G (MB5916A) | DB9 mâle, RJ45, 24-48 VDC | Équipements DB9 |
| 1P1MB5916A0008G (MB5916A-TB) | Bornier 5 points, RJ45, 24-48 VDC | Bus RS-485 en armoire |
| 1P1MB5916A0009G (MB5916A-Sis) | Bornier isolé 3 kV, RJ45, 24-48 VDC | Bus exposés |
| 1P1MB5916A000AG (MB5916A-HV) | DB9 mâle, RJ45, HV | Équipements DB9 |
| 1P1MB5916A000BG (MB5916A-TB-HV) | Bornier 5 points, RJ45, HV | Bus RS-485 en armoire |
| 1P1MB5916A000CG (MB5916A-Sis-HV) | Bornier isolé 3 kV, RJ45, HV | Bus exposés |
| 1P1MB5916A0001G (MB5916A-6SFP) | DB9 mâle, SFP, 24-48 VDC | Équipements DB9 |
| 1P1MB5916A0002G (MB5916A-6SFP-TB) | Bornier 5 points, SFP, 24-48 VDC | Bus RS-485 en armoire |
| 1P1MB5916A0003G (MB5916A-6SFP-Sis) | Bornier isolé 3 kV, SFP, 24-48 VDC | Bus exposés |
| 1P1MB5916A0004G (MB5916A-6SFP-HV) | DB9 mâle, SFP, HV | Équipements DB9 |
| 1P1MB5916A0005G (MB5916A-6SFP-TB-HV) | Bornier 5 points, SFP, HV | Bus RS-485 en armoire |
| 1P1MB5916A0006G (MB5916A-6SFP-Sis-HV) | Bornier isolé 3 kV, SFP, HV | Bus exposés |
Caractéristiques techniques
| Protocoles Modbus | Modbus TCP, RTU et ASCII, conversion bidirectionnelle ; routage par identifiant Modbus |
| Modes Modbus | Ethernet : serveur ou client Modbus TCP (ou VCOM) ; série : maître ou esclave RTU/ASCII |
| Capacité | 16 clients Modbus TCP, 247 esclaves |
| Ports série | 16 x RS-232/422/485 sélectionnables par logiciel ; RS-422/485 uniquement sur les versions isolées |
| Connecteur série | DB9 mâle (versions DB, RS-232 sur 5 broches) ou bornier 5 points au pas de 5,08 mm (versions TB et Sis) |
| Paramètres série | 1 200 à 921 600 bit/s ; 5 à 8 bits de données ; 1 ou 2 bits de stop ; parité aucune, paire, impaire, mark, space ; contrôle de flux aucun, Xon/Xoff, RTS/CTS (RS-232) |
| Isolation série | 3 kV (versions Sis uniquement) |
| Ethernet | 6 x RJ45 10/100BASE-T(X) ou 6 x SFP 100BASE-FX selon version |
| Protocoles réseau | IPv4, ICMP, TCP, UDP, client DHCP, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC 2217, RSTP IEEE 802.1D-2004, SMTP/TLS |
| Sécurité | VPN OpenVPN client ou serveur, IPsec (pair à pair ou pair à site), PPTP ; débit VPN jusqu'à 37,9 Mbit/s |
| Alimentation | Double entrée redondante 24 à 48 VDC (plage 19,2 à 52,8 VDC) ou, versions HV, 100 à 240 VAC (85 à 264 VAC) / 100 à 370 VDC ; bornier 10 points ; protection contre l'inversion de polarité |
| Consommation | Environ 20 W |
| Boîtier | Métal SPCC, IP30 |
| Dimensions (l x H x P) | 440,6 x 44 x 309 mm (1U) |
| Poids | 4 kg |
| Montage | Rack 19 pouces, kit de montage inclus |
| Température de fonctionnement | -40 à 80 °C |
| Humidité | 5 à 95 % HR à 55 °C, sans condensation |
| Sécurité électrique | EN 61010-1, EN 61010-2-201 |
| CEM | FCC partie 15 sous-partie B classe A, EN 55032 classe A, EN 55024, EN 61000-6-2, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3 |
| Poste électrique | IEC 61850-3, IEEE 1613 |
| Chocs et vibrations | MIL-STD-810F méthodes 516.5 et 514.5 |
| MTBF | 9,18 ans (MB5916A-6SFP-Sis-HV), 8,63 ans (MB5916A-6SFP-Sis) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Confort thermique / CVC, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Ports SFP / fibre, VPN, Ports série intégrés
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Plage de mesure
- Température de fonctionnement : -40 à +80 °C
- Ports série
- 16 x RS-232/422/485 sélectionnables, DB9 ou bornier 5 points, isolés 3 kV en option, 1 200 à 921 600 bit/s
- Ports Ethernet
- 6 x RJ45 10/100 ou 6 x SFP 100BASE-FX
- Capacité Modbus
- 16 clients Modbus TCP, 247 esclaves
- Format
- Rack 19 pouces 1U, 440,6 x 44 x 309 mm, 4 kg
- Garantie
- 5 ans
- Connecteur série
- DB9 mâle, Bornier 5 points, Bornier isolé 3 kV
- Ethernet
- 6 x RJ45 10/100, 6 x SFP 100BASE-FX
- Alimentation (version)
- Double 24-48 VDC, Double 100-240 VAC / 100-370 VDC
Contenu et accessoires compatibles
Le kit de montage rack est fourni, ainsi que les borniers 5 points verrouillables sur les versions à bornier. Accessoires proposés par ATOP :
- Modules SFP 155 Mbit/s pour les versions fibre : AXFD-1314-0523 multimode 1310 nm 2 km et AXFD-1314-0553 monomode 1310 nm 30 km, -40 à 85 °C, voir nos modules SFP
- Alimentation rail DIN SDR-75-24 (24 VDC, 3,2 A, entrée 88 à 264 VAC ou 124 à 370 VDC)
- Adaptateur ADP-DB9(F)TB5, DB9 femelle vers bornier 5 points
- Tresse de mise à la terre GDC-120
Documentation
Questions fréquentes
Combien d'équipements peut-on raccorder au MB5916A ?
La passerelle adresse jusqu'à 247 esclaves Modbus répartis sur 16 ports série, avec 16 clients Modbus TCP simultanés. Séparer les équipements sur plusieurs ports limite l'effet d'un bus en défaut.
La passerelle est-elle tolérante aux pannes d'alimentation ?
Oui, elle dispose de deux entrées d'alimentation redondantes : 24 à 48 VDC sur les versions standard, 100 à 240 VAC ou 100 à 370 VDC sur les versions HV. La perte d'une source n'interrompt pas les communications.
Quand opter pour les ports série isolés ?
Les versions Sis isolent les ports à 3 kV et fonctionnent en RS-422/485. Elles sont conseillées pour les bus qui relient plusieurs bâtiments ou passent près de tableaux de puissance et de variateurs.
Quelle portée en fibre optique ?
Les versions 6SFP acceptent des modules 100BASE-FX. ATOP propose un module multimode 1310 nm pour 2 km et un module monomode 1310 nm pour 30 km, tous deux de -40 à 85 °C.
Quelle différence avec le MB5908A ?
Les deux partagent le même châssis, les mêmes alimentations et la même certification IEC 61850-3. Le MB5916A offre 16 ports série au lieu de 8, pour concentrer davantage de bus dans une seule baie.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le MB5916A
Indiquez le connecteur série, le choix cuivre ou fibre, la tension d'alimentation et les quantités : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés à votre volume. Un technicien vous accompagne pour répartir vos équipements entre les seize ports.
