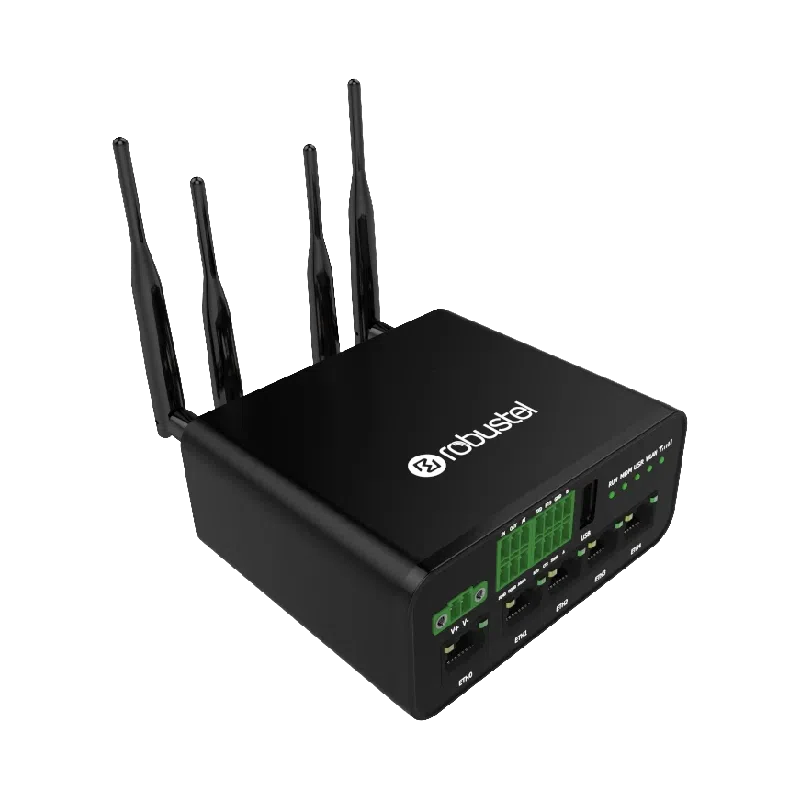

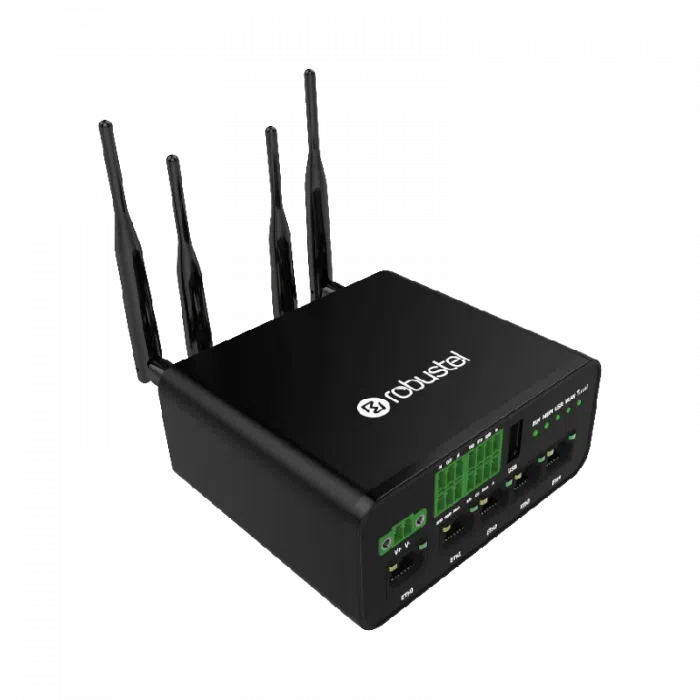

Robustel R1520 - Routeur 4G industriel double SIM 5 ports, PoE et E/S
- 4G LTE Cat 4 double SIM avec bascule, version eSIM R1520e
- 5 ports Ethernet 10/100 Mbit/s, Wi-Fi 2,4 GHz, RS-232 et RS-485
- 1 DI, 1 DO et 1 entrée analogique 0 à 24 V ou 4 à 20 mA, GNSS selon version
- Alimentation 9 à 36 V DC ou PoE PD 802.3af/at selon version
- Boîtier IP30 de 250 g, -25 à +70 °C, version extérieure IP67
| Connectivité radio | 2G / 3G, 4G LTE, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-485, USB |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur), IP67 |
| Type de montage | Mural, Pose libre / bureau, Rail DIN, Sur mât ou poteau |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Administrable, Double SIM, E/S intégrées, GNSS, Ports série intégrés, VPN, Wi-Fi intégré |
| Entrées et sorties | Entrée analogique 4-20 mA, Entrée TOR / contact sec, Sortie TOR / transistor |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, GNSS |
| Réseau cellulaire | 4G LTE Cat 4, repli 3G et 2G, 2 Mini SIM (2FF) ou 1 Mini SIM + 1 eSIM (R1520e) |
| Ports Ethernet | 5 x RJ45 10/100 Mbit/s, 5 LAN ou 1 WAN + 4 LAN, PoE PD 802.3af/at en option sur WAN1 |
| Ports série | 1 x RS-232 + 1 x RS-485, 300 à 115 200 bit/s |
| Performances Wi-Fi | 802.11 b/g/n 2,4 GHz, point d'accès et client, WPA3 |
| VPN | IPsec, OpenVPN, GRE, WireGuard |
| Connecteur | 2 x SMA cellulaire, 2 x RP-SMA Wi-Fi, 1 x SMA GNSS, borniers 3,5 mm, USB type A |
| Processeur et mémoire | MIPS 650 MHz, 128 Mo RAM, 16 Mo Flash |
| Température de fonctionnement | -25 à +70 °C |
| Dimensions | 46 x 90 x 105 mm, 250 g |
| SIM | Double SIM, SIM + eSIM |
| PoE | PoE PD, Sans PoE |
| GNSS | GNSS, Sans GNSS |
| Version | Global, S, V, Extérieur |
| Boîtier | Standard, Extérieur IP67 (OTD6710) |
- 4G LTE
- 2G / 3G
- Wi-Fi
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- USB
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Robustel R1520 est un routeur 4G double SIM industriel (LTE Cat 4) qui concentre dans un seul boîtier ce qu'exige un site distant : 5 ports Ethernet, un port RS-232, un port RS-485, une entrée et une sortie TOR, une entrée analogique et un point d'accès Wi-Fi. La bascule entre les deux cartes SIM et vers un lien Ethernet ou Wi-Fi maintient la connexion lorsque l'opérateur principal faiblit.
Il s'adresse aux intégrateurs GTB et aux exploitants qui raccordent automates, compteurs Modbus et équipements IP. La gamme se décline en version (S) standard, (V) véhicule avec E-Mark et GNSS, Global à bandes mondiales, R1520e avec eSIM, et version extérieure en boîtier IP67. Retrouvez tous nos routeurs 4G et 5G industriels et la gamme Robustel.
Points forts du R1520
- 4G LTE Cat 4 avec repli 3G et 2G, 2 Mini SIM ou 1 Mini SIM et 1 eSIM (R1520e)
- 5 ports Ethernet 10/100 Mbit/s : 5 LAN ou 1 WAN et 4 LAN, isolation 1,5 kV
- 1 RS-232 et 1 RS-485 de 300 à 115 200 bit/s, passerelle Modbus RTU vers Modbus TCP
- 1 DI et 1 DO isolées 3 kV, 1 entrée analogique 0 à 24 V DC ou 4 à 20 mA
- Wi-Fi 802.11 b/g/n 2,4 GHz, 2 antennes, point d'accès ou client
- Alimentation PoE PD 802.3af/at sur WAN1 selon version, GNSS précis à 2,5 m selon version
- Alimentation 9 à 36 V DC, 3 W au repos et 11 W maximum sous 12 V
- Boîtier IP30 de 250 g, -25 à +70 °C ; version OTD6710 IP67 et IK08 pour l'extérieur
Applications en bâtiment et sur site technique
- Télégestion d'une chaufferie ou d'une sous-station : automate en Ethernet, compteurs d'énergie Modbus RTU sur RS-485 et alarme sur l'entrée TOR
- Mesure de niveau ou de pression d'une cuve ou d'un poste de relevage via l'entrée 4 à 20 mA, dans une collectivité
- Réseau local d'un local technique de site tertiaire, d'établissement scolaire ou de santé : caméra, contrôleur et superviseur sur les 5 ports
- Connexion d'un site extérieur (parking, éclairage, station de pompage) avec la version IP67 fixée au mur ou sur poteau
- Véhicules techniques et flottes de maintenance avec la version (V) certifiée E-Mark et équipée du GNSS
Intégration et compatibilité
Sous RobustOS, le R1520 rend les équipements série interrogeables en Modbus TCP par une GTB ou un SCADA, à travers le VPN. Les ports série acceptent aussi les modes transparent, TCP client ou serveur et UDP pour les protocoles propriétaires. Le routeur gère PPP, PPPoE, DHCP, NAT, VLAN, DNS, NTP, SMTP, SSH2 et DDNS, avec un pare-feu complet et la gestion Smart Roaming des SIM.
Des applications optionnelles ajoutent L2TP, PPTP, DMVPN, VRRP, QoS, SNMP, portail captif, Modbus maître, TR069 et Edge2Cloud. RCMS assure la supervision du parc sur carte, la configuration et les mises à jour à distance ; RobustVPN offre une adresse fixe quelle que soit la SIM. Sur le R1520e, l'eSIM SGP.22 accepte en général jusqu'à 8 profils opérateurs.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| A005600705 (R1520-4L Global) | Bandes LTE mondiales, PoE PD, GNSS, nombreuses homologations (CE, FCC, RCM, PTCRB) | Parc international avec une seule référence |
| A005600709 (R1520-4L S) | Bandes EMEA (LTE B1/3/7/8/20/28A), PoE PD | Site alimenté par un switch PoE |
| A005600711 (R1520-4L S) | Bandes EMEA, alimentation 9 à 36 V DC seule | Armoire GTB ou coffret technique standard |
| A005600715 (R1520-4L V) | Version véhicule E-Mark, GNSS, PoE PD | Véhicule ou site à géolocaliser, alimenté en PoE |
| A005600717 (R1520-4L V) | Version véhicule E-Mark, GNSS, sans PoE | Flotte de véhicules techniques |
| A005600730 (R1520e-4L Global) | 1 Mini SIM et 1 eSIM MFF2, bandes mondiales, GNSS | Secours opérateur sans gestion de seconde carte SIM |
| A005600732 (R1520-OTD6710) | R1520 4G Cat 4 dans le boîtier extérieur OTD6710 IP67 | Pose en façade, en toiture ou sur poteau |
Caractéristiques techniques
| Réseau cellulaire | 4G LTE Cat 4, 3G, 2G ; 2 antennes (MAIN + DIV), connecteurs SMA femelle |
| Bandes (S) | LTE FDD B1/3/7/8/20/28A, 3G B1/8, 2G 900/1800 MHz |
| Bandes (V), Global et R1520e | LTE FDD B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28, LTE TDD B38/39/40/41, 3G B1/2/4/5/6/8/19, 2G 850/900/1800/1900 MHz |
| Carte SIM | 2 x Mini SIM (2FF) ; R1520e : 1 Mini SIM + 1 eSIM/eUICC MFF2 (SGP.22) |
| Ethernet | 5 x RJ45 10/100 Mbit/s, 5 LAN par défaut ou 1 WAN + 4 LAN, isolation 1,5 kV |
| PoE (selon version) | PoE PD 802.3af et 802.3at sur WAN1, 40 à 57 V DC |
| Ports série | 1 x RS-232 + 1 x RS-485, borniers 3,5 mm, 300 à 115 200 bit/s |
| Entrées et sorties | 1 DI + 1 DO (wet contact), isolation 3 kV, 30 V DC maximum |
| Entrée analogique | 1 AI configurable en tension (0 à 24 V DC) ou en courant (4 à 20 mA avec résistance externe) |
| Wi-Fi | 802.11 b/g/n 2,4 GHz, AP et client, WPA3 ; 2 antennes RP-SMA |
| GNSS (selon version) | GPS, QZSS, GLONASS, Galileo, BeiDou ; précision horizontale 2,5 m |
| Autres interfaces | USB 2.0 type A, horloge temps réel, watchdog, bouton reset |
| Processeur et mémoire | MIPS 650 MHz, 128 Mo de RAM, 16 Mo de Flash |
| VPN | IPsec, OpenVPN, GRE, WireGuard ; L2TP, PPTP, DMVPN en option |
| Alimentation | 12/24 V DC, plage 9 à 36 V DC, bornier 2 points 3,5 mm, protection inversion de polarité et surtension |
| Consommation | 3 W au repos, 11 W maximum sous 12 V ; alimentation conseillée 12 V DC / 1,5 A |
| Boîtier | Plastique IP30, 250 g, 46 x 90 x 105 mm ; bureau, mural ou rail DIN 35 mm |
| Températures | Fonctionnement -25 à +70 °C, stockage -40 à +85 °C, humidité 5 à 95 % sans condensation |
| Version OTD6710 | IP67, IK08, dissipateur aluminium, 258,5 x 197,4 x 95 mm, environ 1,7 kg, mural ou sur poteau |
| Conformité | RoHS 2.0, WEEE ; EN 55032 classe B ; (S) : CE, UKCA, E-Mark ; Global : CE, FCC, PTCRB, RCM |
Critères de sélection
- Connectivité radio
- 4G LTE, 2G / 3G, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Indice de protection
- IP20 à IP40 (intérieur), IP67
- Type de montage
- Mural, Rail DIN, Sur mât ou poteau, Pose libre / bureau
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Administrable, Double SIM, VPN, Wi-Fi intégré, GNSS, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Entrée analogique 4-20 mA, Sortie TOR / transistor
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, GNSS
- Réseau cellulaire
- 4G LTE Cat 4, repli 3G et 2G, 2 Mini SIM (2FF) ou 1 Mini SIM + 1 eSIM (R1520e)
- Ports Ethernet
- 5 x RJ45 10/100 Mbit/s, 5 LAN ou 1 WAN + 4 LAN, PoE PD 802.3af/at en option sur WAN1
- Ports série
- 1 x RS-232 + 1 x RS-485, 300 à 115 200 bit/s
- Performances Wi-Fi
- 802.11 b/g/n 2,4 GHz, point d'accès et client, WPA3
- VPN
- IPsec, OpenVPN, GRE, WireGuard
- Connecteur
- 2 x SMA cellulaire, 2 x RP-SMA Wi-Fi, 1 x SMA GNSS, borniers 3,5 mm, USB type A
- Processeur et mémoire
- MIPS 650 MHz, 128 Mo RAM, 16 Mo Flash
- Température de fonctionnement
- -25 à +70 °C
- Dimensions
- 46 x 90 x 105 mm, 250 g
- SIM
- Double SIM, SIM + eSIM
- PoE
- PoE PD, Sans PoE
- GNSS
- GNSS, Sans GNSS
- Version
- Global, S, V, Extérieur
- Boîtier
- Standard, Extérieur IP67 (OTD6710)
Contenu et accessoires compatibles
Les références listées sont livrées routeur seul (la version OTD6710 est livrée intégrée dans son boîtier). Prévoir 2 antennes 4G et 5G SMA, 2 antennes Wi-Fi RP-SMA si le Wi-Fi est utilisé, une antenne GNSS pour les versions équipées, et une alimentation 12 V DC d'au moins 1,5 A, par exemple l'une de nos alimentations rail DIN.
Documentation
Questions fréquentes
Quelle différence entre les versions (S), (V) et Global ?
La version (S) vise les usages industriels et tertiaires avec les bandes EMEA. La version (V) est certifiée E-Mark pour les véhicules, intègre le GNSS et couvre plus de bandes. La version Global regroupe les bandes LTE mondiales et de nombreuses homologations dans une seule référence.
Le R1520 peut-il être alimenté par le câble Ethernet ?
Oui, sur les versions PoE PD (A005600705, A005600709 et A005600715). Le port WAN1 accepte une alimentation 802.3af ou 802.3at entre 40 et 57 V DC. Les autres versions s'alimentent en 9 à 36 V DC sur bornier.
Comment remonter des compteurs Modbus vers la GTB ?
Raccordez les compteurs sur le port RS-485 et activez la passerelle Modbus RTU vers Modbus TCP : la GTB les interroge alors en Modbus TCP via le VPN.
Quel intérêt de la version R1520e ?
Le R1520e associe une Mini SIM physique à une eSIM soudée. Le secours entre opérateurs fonctionne sans seconde carte à gérer, et le profil eSIM se télécharge ou se change à distance.
La version extérieure convient-elle à une toiture exposée ?
Oui. La référence A005600732 intègre le R1520 dans le boîtier OTD6710 IP67, IK08, résistant aux UV et équipé d'un dissipateur aluminium, d'un évent anti-condensation et de presse-étoupes.
À propos de Robustel
Robustel est un fabricant de matériel et de logiciels pour l'IoT industriel, fondé en 2010 à Guangzhou, en Chine. Sa gamme comprend des routeurs cellulaires 4G et 5G, des modems, des passerelles edge computing et LoRaWAN, ainsi qu'une plateforme cloud de gestion de parc, utilisés dans les réseaux d'énergie, le transport, l'industrie et le bâtiment.
Voir toute la gamme RobustelDemander un devis pour le R1520
Indiquez la version (S, V, Global, eSIM ou extérieure), l'option PoE et les quantités : nous vous répondons sous 24 h ouvrées avec un tarif adapté à votre volume. Nos techniciens vous conseillent aussi sur les antennes, l'alimentation et la configuration Modbus ou VPN.
