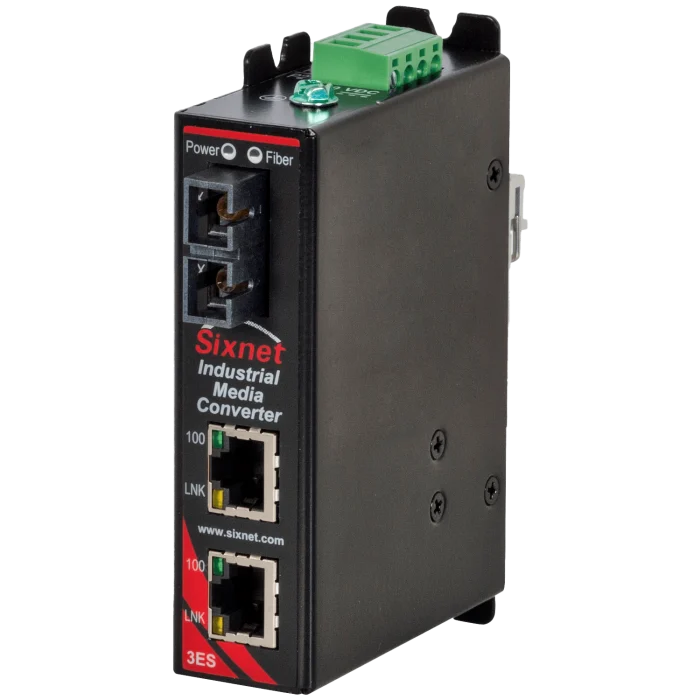

Red Lion Sixnet SLX-3ES/3EG - Convertisseur de média fibre industriel
- Convertisseur 3 ports : 2 RJ45 et 1 fibre 100BaseFX, ou 1 SFP Gigabit (SLX-3EG)
- Fibre SC ou ST : multimode 4 km, monomode 20 km ou 40 km
- Double entrée 10 à 30 VDC (12 à 48 VDC en Gigabit), 3 W typique
- -40 à 85 °C, boîtier aluminium IP40 pour rail DIN
- Classe I Division 2, ATEX zone 2, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Gigabit, Non administrable, Ports SFP / fibre |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Fibre multimode 4 km, monomode 20 ou 40 km, SC ou ST, ou Gigabit SFP |
| Connecteur | RJ45, SC, ST ou SFP |
| Fibre | Multimode 4 km, monomode 20 km ou 40 km |
| Température de fonctionnement | -40 à 85 °C |
| Garantie | 5 ans |
| Ports | Gigabit, 2 RJ45 + 1 SFP, Fibre multimode SC 4 km, Fibre multimode ST 4 km, Fibre monomode SC 20 km, Fibre monomode ST 20 km, Fibre monomode SC 40 km, Fibre monomode ST 40 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur de média fibre industriel Red Lion Sixnet SLX-3ES transforme une liaison Ethernet cuivre en liaison optique dans un boîtier aluminium de 25,4 mm de large pour rail DIN. Il réunit 2 ports RJ45 10/100 et 1 port fibre 100BaseFX, en multimode 4 km ou en monomode 20 ou 40 km, avec connecteurs SC ou ST. Sa déclinaison SLX-3EG-1SFP passe en Gigabit avec 2 ports RJ45 10/100/1000 et 1 emplacement SFP.
Il s'adresse aux intégrateurs GTB, aux exploitants et aux services techniques qui doivent prolonger un réseau au-delà des 100 m du cuivre, relier un bâtiment annexe ou traverser une zone perturbée. Aucun paramétrage n'est nécessaire : le convertisseur fonctionne dès la mise sous tension, de -40 à 85 °C. Retrouvez aussi nos convertisseurs fibre et modules SFP, nos switchs Ethernet industriels et toute la gamme Red Lion.
Points forts du SLX-3ES
- 3 ports : 2 RJ45 et 1 fibre 100BaseFX (SLX-3ES) ou 1 SFP Gigabit (SLX-3EG)
- Fibre multimode 4 km, monomode 20 km ou 40 km, en SC ou ST
- Commutation store-and-forward, 1 024 adresses MAC, latence typique de 5 µs à 100 Mbit/s
- Double alimentation redondante : 10 à 30 VDC (3ES) ou 12 à 48 VDC (3EG), 3 W typiques
- Protection transitoires 15 000 W crête et isolation Ethernet 1 500 Vrms
- Boîtier aluminium IP40 de 76,2 x 25,4 x 114,3 mm, montage rail DIN ou panneau
- -40 à 85 °C, MTBF de plus de 2 millions d'heures
- Classe I Division 2, ATEX zone 2, agrément ABS, garantie 5 ans
Applications en bâtiment et sur site technique
- Raccordement fibre d'une chaufferie, d'une sous-station ou d'un poste de livraison éloigné du local GTB
- Liaison entre bâtiments d'un campus universitaire, d'un hôpital ou d'une zone logistique
- Remontée d'une caméra IP ou d'un contrôleur d'accès situé au-delà de 100 m de câble cuivre
- Traversée de zones perturbées (TGBT, ateliers, variateurs) grâce à l'immunité de la fibre
- Télégestion de stations de pompage et de réservoirs de collectivités, jusqu'à 40 km en monomode
Intégration et compatibilité
Transparent pour les protocoles, le SLX-3ES transporte BACnet/IP, Modbus TCP, MQTT ou SNMP sans configuration. Les ports RJ45 détectent la vitesse, le duplex, le croisement MDI/MDIX et la polarité.
À l'autre extrémité, la fibre se raccorde à un second convertisseur de même type ou à un switch doté d'un port compatible : même mode (multimode ou monomode), même débit et même connectique. Sur le SLX-3EG, le module SFP Gigabit se choisit à part selon la fibre et la distance.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SLX-3EG-1SFP | 2 RJ45 10/100/1000 et 1 port SFP Gigabit, 12 à 48 VDC | Liaison Gigabit, module SFP au choix selon la fibre |

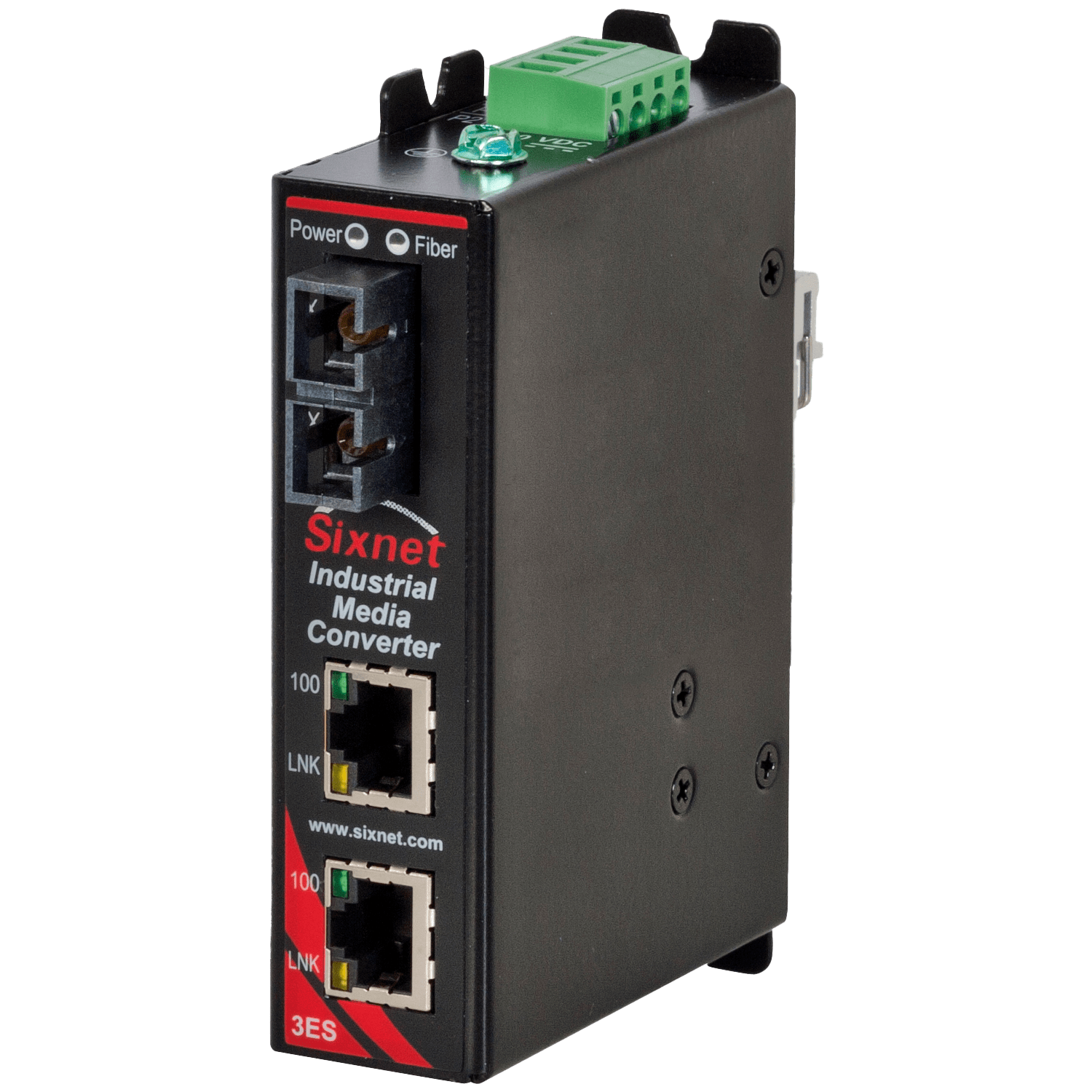

| SLX-3ES-2SC | 2 RJ45 10/100 et 1 fibre multimode SC, 4 km | Liaison courte entre bâtiments, réseau multimode en SC |

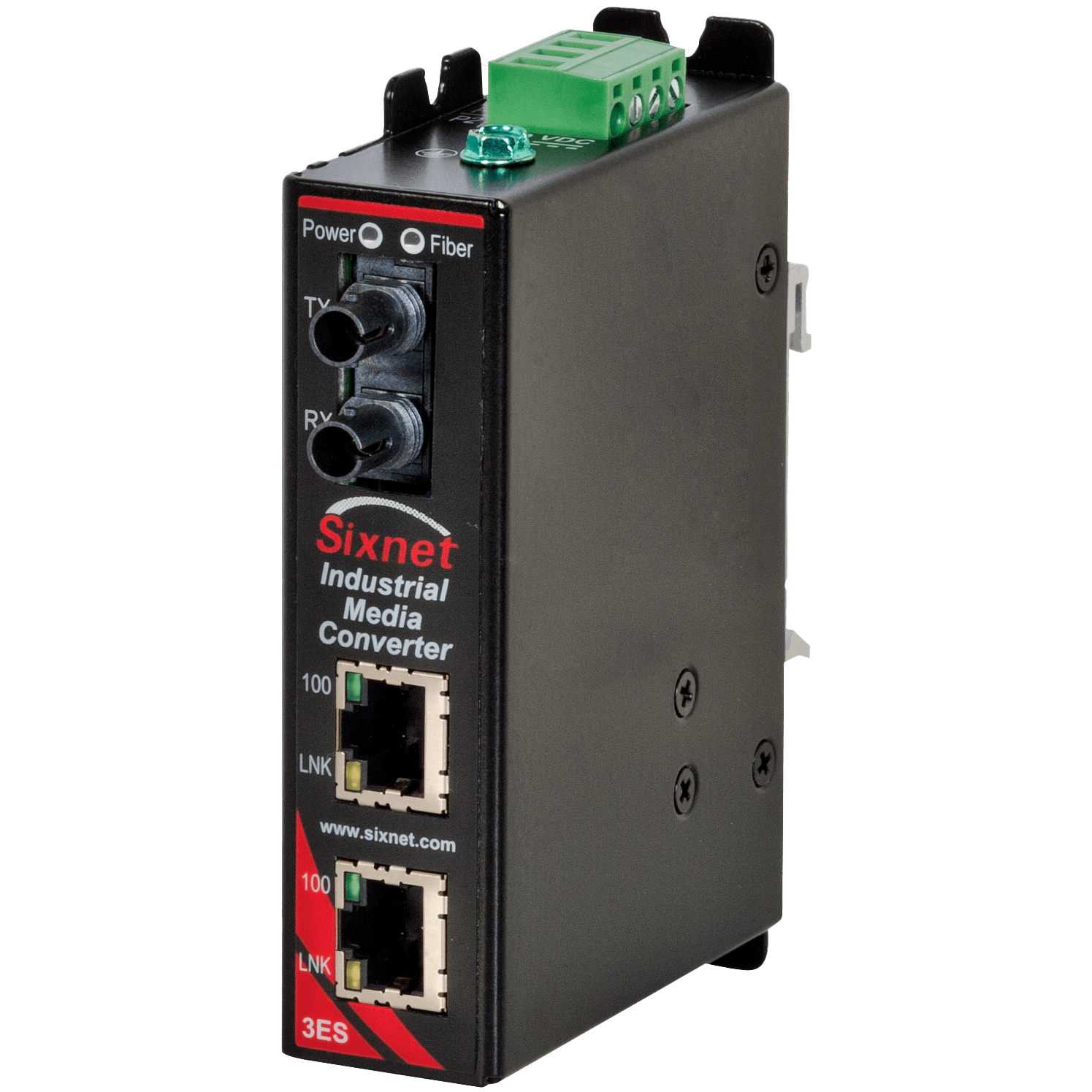

| SLX-3ES-2ST | 2 RJ45 10/100 et 1 fibre multimode ST, 4 km | Réseau multimode existant équipé en ST |
| SLX-3ES-3SC | 2 RJ45 10/100 et 1 fibre monomode SC, 20 km | Site étendu, campus ou liaison inter-sites |
| SLX-3ES-3ST | 2 RJ45 10/100 et 1 fibre monomode ST, 20 km | Monomode longue distance, connectique ST |
| SLX-3ES-3SCL | 2 RJ45 10/100 et 1 fibre monomode SC longue portée, 40 km | Très longue distance, réseaux de collectivités |
| SLX-3ES-3STL | 2 RJ45 10/100 et 1 fibre monomode ST longue portée, 40 km | Très longue distance, connectique ST |
Caractéristiques techniques
| Type | Convertisseur de média (media converter) Ethernet non manageable, 3 ports |
| Ports SLX-3ES | 2 x RJ45 10/100BaseTX et 1 x 100BaseFX full duplex, SC ou ST |

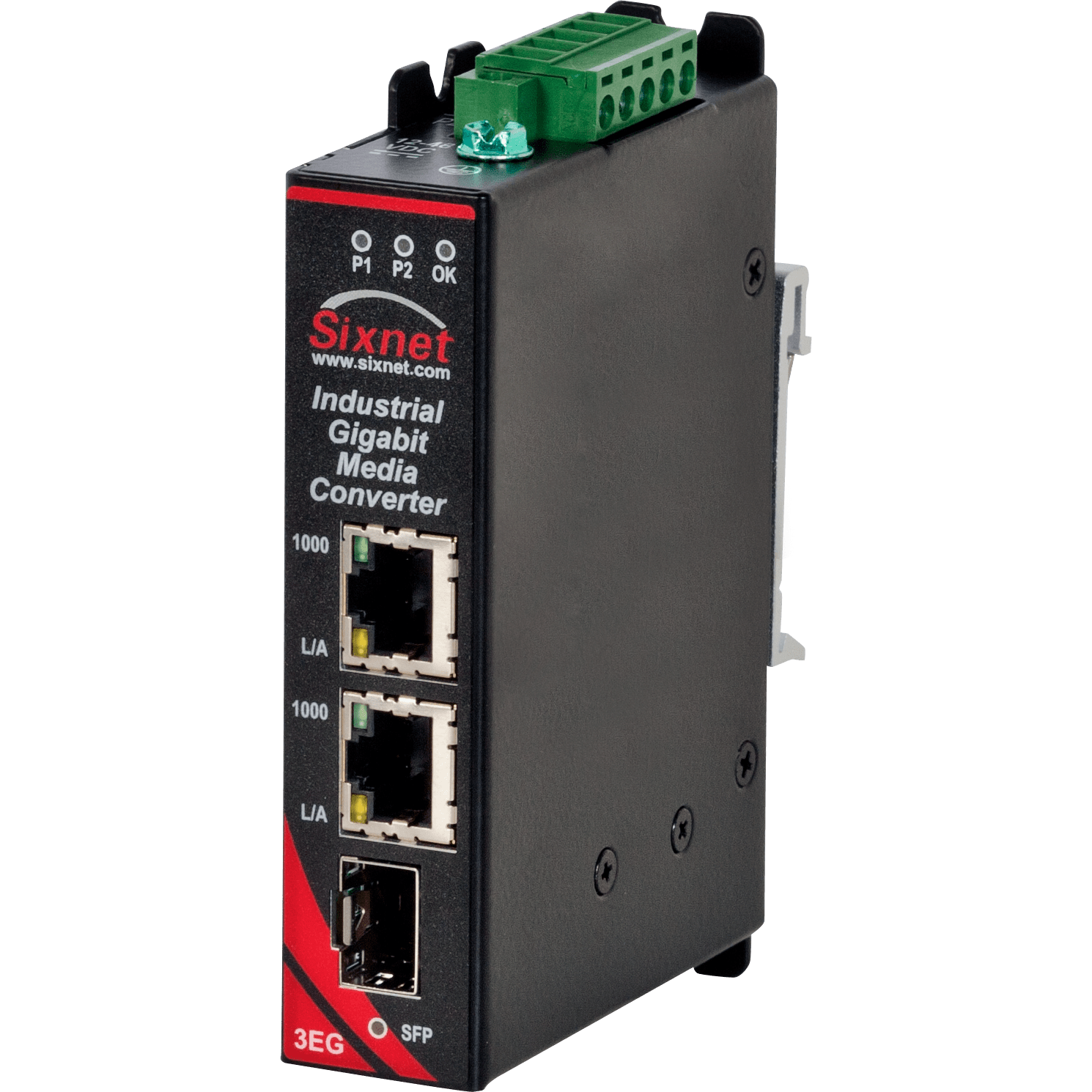

| Ports SLX-3EG | 2 x RJ45 10/100/1000 et 1 x SFP Gigabit (module mini-GBIC en option) |
| Portée fibre SLX-3ES | Multimode 50 ou 62,5/125 µm : 4 km ; monomode 9/125 µm : 20 km ou 40 km selon la référence |
| Commutation | Store-and-forward à la vitesse du câble, non bloquante |
| Adresses MAC | 1 024 |
| Bande passante mémoire | 3,2 Gbit/s |
| Latence typique | 5 µs à 100 Mbit/s, 16 µs à 10 Mbit/s, plus le temps de trame |
| Trames jumbo | Jusqu'à 10 Ko (SLX-3EG) |
| Isolation Ethernet | 1 500 Vrms pendant 1 minute |
| Normes | IEEE 802.3, 802.3u, 802.3x |
| Alimentation | Double entrée redondante, protection contre l'inversion de polarité : 10 à 30 VDC (SLX-3ES), 12 à 48 VDC (SLX-3EG) |
| Consommation typique | 3,0 W, tous ports connectés et actifs |
| Protection transitoires | 15 000 W crête ; pointes 5 000 W (10 fois 10 µs) |
| Température de fonctionnement | -40 à 85 °C, démarrage à froid à -40 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Chocs et vibrations | IEC 60068-2-6 et IEC 60068-2-27 |
| Altitude maximale | 9 144 m (30 000 pieds) |
| Boîtier | Aluminium résistant à la corrosion, IP40 |
| Dimensions | 76,2 x 25,4 x 114,3 mm (3 x 1 x 4,5 pouces) |
| Montage | Rail DIN ou fixation directe sur panneau |
| Sécurité électrique | UL508, CSA C22.2/14, EN61010-1 |
| CEM | FCC partie 15, ICES-003, EN61000-6-2 et EN61000-6-4, CE |
| Zones dangereuses | Classe I Division 2 (UL1604, CSA C22.2/213), ATEX zone 2 catégorie 3 (EN60079-15) |
| Marine | Agrément ABS |
| MTBF | Plus de 2 millions d'heures (MIL-HDBK-217F2, GB à 40 °C) |
| Environnement | RoHS et DEEE (WEEE) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable, Gigabit, Ports SFP / fibre
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Fibre multimode 4 km, monomode 20 ou 40 km, SC ou ST, ou Gigabit SFP
- Connecteur
- RJ45, SC, ST ou SFP
- Fibre
- Multimode 4 km, monomode 20 km ou 40 km
- Température de fonctionnement
- -40 à 85 °C
- Garantie
- 5 ans
- Ports
- Gigabit, 2 RJ45 + 1 SFP, Fibre multimode SC 4 km, Fibre multimode ST 4 km, Fibre monomode SC 20 km, Fibre monomode ST 20 km, Fibre monomode SC 40 km, Fibre monomode ST 40 km
Contenu et accessoires compatibles
Le convertisseur se fixe sur rail DIN ou directement sur panneau. Pour le SLX-3EG, prévoyez un transceiver SFP Gigabit adapté à votre fibre. Une alimentation 24 VDC sur rail DIN complète l'installation, et deux sources distinctes peuvent être raccordées pour la redondance.
Documentation
Questions fréquentes
Quelle différence entre le SLX-3ES et le SLX-3EG ?
Le SLX-3ES fonctionne en Fast Ethernet (10/100) avec un port fibre 100BaseFX intégré, en SC ou ST, et s'alimente en 10 à 30 VDC. Le SLX-3EG passe en Gigabit sur ses 3 ports, reçoit un module SFP au choix et accepte 12 à 48 VDC ainsi que les trames jumbo jusqu'à 10 Ko.
Quelle portée fibre choisir ?
Les versions multimode 2SC et 2ST couvrent 4 km sur fibre 50 ou 62,5/125 µm. Les versions monomode atteignent 20 km (3SC, 3ST) ou 40 km (3SCL, 3STL) sur fibre 9/125 µm. Le choix SC ou ST dépend des tiroirs optiques déjà en place.
Le module SFP est-il fourni avec le SLX-3EG ?
Non, le port SFP accepte un transceiver mini-GBIC optionnel jusqu'à 1 000 Mbit/s, commandé à part. Il se choisit selon le type de fibre, le connecteur et la distance à couvrir. Nous vous aidons à sélectionner le module adapté.
Faut-il configurer le convertisseur ?
Non. Le SLX-3ES et le SLX-3EG sont non manageables : ils n'ont ni adresse IP ni interface web et commutent les trames dès la mise sous tension. Vitesse, duplex et croisement des câbles sont détectés automatiquement sur les ports RJ45.
Peut-on l'installer dans un local technique non chauffé ?
Oui, le boîtier aluminium IP40 fonctionne de -40 à 85 °C avec démarrage à froid à -40 °C, et de 5 à 95 % d'humidité sans condensation. Un vernis de tropicalisation est proposé en option.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le SLX-3ES
Indiquez-nous le type de fibre, la distance et le nombre de liaisons : nous vous répondons sous 24 h ouvrées avec la référence adaptée. Tarifs selon les quantités, conseil technique compris pour l'ensemble de votre réseau.
