Prosoft PD - Diviseur de puissance RF N 2,4 GHz et 5 GHz, 2 ou 3 voies
- Diviseurs de puissance RF 2 ou 3 voies pour relier plusieurs antennes à une radio
- PD24 : 2 400 à 2 500 MHz, 25 W ; PD50 : 4,9 à 6 GHz, 20 W
- Connecteurs N femelle, passage du courant continu sur toutes les voies
- Boîtier aluminium étanche, -40 à +85 °C (PD24)
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | Réseau industriel |
| Indice de protection | IP65 / IP66 |
| Type de montage | Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Compatibilité | Prosoft RadioLinx RLX2 et antennes Prosoft à connecteur N |
| Variante | 2,4 GHz ou 5 GHz ; 2 ou 3 voies ; kits de montage mât ou panneau |
| Connecteur | N femelle sur toutes les voies |
| Bande | 2,4 GHz, 5 GHz, Accessoire |
| Voies | 2, 3, Kit mât, Kit panneau |
- Wi-Fi
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le diviseur de puissance RF Prosoft PD relie une radio à deux ou trois antennes. Il permet de couvrir plusieurs directions depuis un seul point d'accès Wi-Fi, par exemple deux panneaux dos à dos sur un mât ou deux zones d'un même bâtiment.
Les PD24 travaillent en 2,4 GHz, les PD50 entre 4,9 et 6 GHz. Ils se montent à l'intérieur comme à l'extérieur, sur mât ou sur panneau avec les kits PDMT. Associez-les à nos antennes directionnelles et à nos câbles coaxiaux.
Points forts des diviseurs PD
- 2 ou 3 voies, connecteurs N femelle, impédance 50 ohms
- PD24 : 2 400 à 2 500 MHz, 25 W, perte d'insertion inférieure à 0,4 ou 0,5 dB, isolation 15 dB
- PD50 : 4,9 à 6 GHz, 20 W, isolation 25 dB typique, perte 0,2 dB typique
- Passage du courant continu sur toutes les voies, compatible systèmes amplifiés
- Boîtier en aluminium moulé étanche, RoHS ; PD50 IP65
Applications en bâtiment et sur site technique
- Couverture Wi-Fi de deux côtés d'un bâtiment depuis un seul mât
- Desserte de plusieurs bâtiments d'un site à partir d'une radio centrale
- Distribution du signal dans un hall ou un tunnel technique
Intégration et compatibilité
Le diviseur s'insère entre la radio et les antennes, avec des cordons coaxiaux faible perte à connecteurs N. Il convient aux radios RadioLinx et aux antennes Prosoft de même bande. Choisissez le PD24 pour le 2,4 GHz et le PD50 pour le 5 GHz.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PD24-2 / PD24-3 | 2 ou 3 voies, 2,4 GHz | Deux ou trois antennes 2,4 GHz sur une radio |
| PD50-2 / PD50-3 | 2 ou 3 voies, 4,9 à 6 GHz | Antennes 5 GHz |
| PDMT01 / PDMT02 | Kits de montage mât ou panneau | Fixation du diviseur |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| PD24-2 | 2 400 à 2 500 MHz ; perte d'insertion inférieure à 0,4 dB (hors division) ; ROS inférieur à 1,5:1 ; 25 W ; 89 x 48 x 33 mm ; 0,23 kg |
| PD24-3 | 2 400 à 2 500 MHz ; perte d'insertion inférieure à 0,5 dB ; 25 W ; 117 x 66 x 43 mm ; 0,29 kg |
| Température PD24 | -40 à +85 °C |
| PD50-2 / PD50-3 | 4,9 à 6 GHz ; 20 W ; isolation 20 dB mini, 25 dB typique ; perte 0,2 dB typique, 0,3 dB maxi ; ROS entrée 1,2:1 typique |
| Construction PD50 | Boîtier aluminium, connecteurs N femelle laiton, isolant PTFE, IP65, -55 à +85 °C |
| Impédance | 50 ohms |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- Réseau industriel
- Indice de protection
- IP65 / IP66
- Type de montage
- Sur mât ou poteau, Panneau / encastré
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Compatibilité
- Prosoft RadioLinx RLX2 et antennes Prosoft à connecteur N
- Variante
- 2,4 GHz ou 5 GHz ; 2 ou 3 voies ; kits de montage mât ou panneau
- Connecteur
- N femelle sur toutes les voies
- Bande
- 2,4 GHz, 5 GHz, Accessoire
- Voies
- 2, 3, Kit mât, Kit panneau
Contenu et accessoires compatibles
Les kits PDMT01 (mât) et PDMT02 (panneau) sont proposés en option. Prévoir des cordons coaxiaux à connecteurs N et une charge 50 ohms pour toute voie inutilisée.
Documentation
Questions fréquentes
À quoi sert un diviseur de puissance ?
Il répartit le signal d'un seul port radio vers deux ou trois antennes. On peut ainsi couvrir deux directions opposées avec deux panneaux, par exemple les deux côtés d'un bâtiment, sans ajouter de radio.
Le diviseur réduit-il la puissance envoyée à chaque antenne ?
Oui : la puissance est partagée entre les voies, en plus d'une faible perte d'insertion (moins de 0,4 dB sur le PD24-2, 0,2 dB typique sur les PD50). Il faut en tenir compte dans le bilan de liaison.
Que faire d'une voie non utilisée ?
Le constructeur recommande de fermer toute voie libre par une charge de 50 ohms de bonne qualité pour garantir un fonctionnement correct.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour les diviseurs PD
Indiquez la bande, le nombre d'antennes et le mode de fixation : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent du modèle et des quantités.
Produits similaires
Voir toute la catégorie

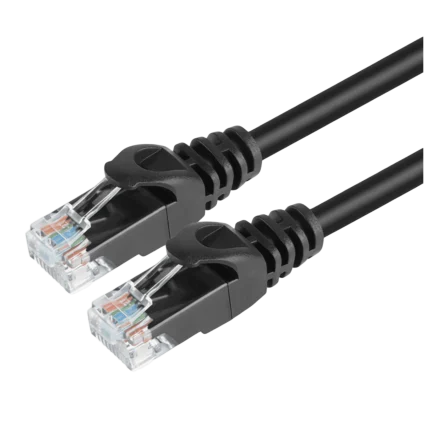

Robustel câbles - Câble Ethernet, alimentation Micro-Fit et adaptateur RJ11
