Moxa NPort 5000AI-M12 - Serveur série 1, 2 ou 4 ports à connecteurs M12
- 1, 2 ou 4 ports série RS-232/422/485 isolés 2 kV
- Ethernet et alimentation sur connecteurs M12 verrouillés
- Boîtier métal IP40, conforme EN 50121-4
- Alimentation 12 à 48 V CC, versions -40 à 75 °C
- Débit série jusqu'à 921,6 kbit/s, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Certifications | UL / cUL |
| Variante | 1, 2 ou 4 ports série, standard -25 à 55 °C ou -T -40 à 75 °C |
| Autonomie | Sans objet (alimenté) |
| Connecteurs | Ethernet M12 codage D, alimentation M12 codage A, série DB9 mâle |
| Protection | Boîtier métal IP40 |
| Température de fonctionnement | -25 à 55 °C ou -40 à 75 °C (-T) |
| Ports série | 1 port, 2 ports, 4 ports |
| Température | -25 à 55 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur série M12 Moxa NPort 5000AI-M12 relie 1, 2 ou 4 équipements RS-232, RS-422 ou RS-485 au réseau Ethernet dans les environnements soumis aux vibrations. Le port Ethernet et l'alimentation utilisent des connecteurs M12 verrouillés, qui ne se desserrent pas, et le boîtier métal est classé IP40.
Conçu à l'origine pour le matériel roulant et les équipements de voie (conformité EN 50121-4 et aux essais obligatoires de la norme EN 50155), il trouve aussi sa place dans les tunnels routiers, les stations de pompage, les parkings ou les locaux de machines où les vibrations malmènent les connecteurs RJ45 classiques. Les ports série sont isolés à 2 kV. Voir aussi nos serveurs de ports série et la gamme Moxa.
Points forts du NPort 5000AI-M12
- 1, 2 ou 4 ports série DB9 mâle RS-232/422/485 (NPort 5150AI-M12, 5250AI-M12, 5450AI-M12)
- Ethernet 10/100BaseT(X) sur connecteur M12 codage D 4 broches femelle
- Alimentation 12 à 48 V CC sur connecteur M12 codage A 5 broches mâle
- Isolation des signaux série de 2 kV, ADDC pour le RS-485
- Boîtier métal IP40, essais de vibrations IEC 60068-2-6
- Conforme EN 50121-4 et aux essais obligatoires EN 50155 (température, tension d'entrée, surtension, ESD, vibrations)
- Débit série de 50 bit/s à 921,6 kbit/s, buzzer et horloge temps réel intégrés
- Versions -T de -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Tunnels routiers et trémies : déport des équipements série de signalisation, de ventilation ou de comptage, exposés aux vibrations
- Stations de pompage et réseaux d'eau : mise en réseau des automates et débitmètres série au plus près des groupes motopompes
- Parkings et ouvrages de génie civil : raccordement de bornes, afficheurs et contrôleurs série en environnement poussiéreux
- Locaux de machines, ascenseurs et équipements de manutention : connectique verrouillée qui résiste aux vibrations
- Coffrets non chauffés : versions -T de -40 à 75 °C
Intégration et compatibilité
Le NPort 5000AI-M12 propose les modes de fonctionnement habituels des NPort : Real COM pour garder une application existante qui attend un port COM, TCP Server, TCP Client et UDP pour les superviseurs et serveurs de collecte. Les pilotes Real COM et TTY couvrent Windows (jusqu'à Windows 11 et Windows Server 2022), Linux (noyaux 2.4 à 5.x) et macOS, avec une API Android en complément.
La configuration se fait en trois étapes depuis la console web (HTTP ou HTTPS), ou par l'utilitaire Windows, l'outil DSU, l'outil MCC et Telnet. L'exploitation s'appuie sur SNMPv1/v2c et SNMPv3, LLDP, et des alertes SNMP ou e-mail déclenchées sur démarrage à chaud ou à froid ou changement de mot de passe. Le NPort transporte les données série sans les convertir ; pour une conversion Modbus RTU vers Modbus TCP, voyez nos passerelles Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

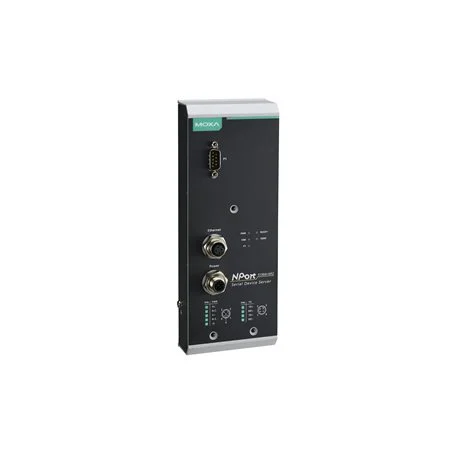

| NPort 5150AI-M12 | 1 port, -25 à 55 °C | Un équipement série isolé en zone vibrante |
| NPort 5150AI-M12-T | 1 port, -40 à 75 °C | Un équipement en coffret extérieur ou tunnel |

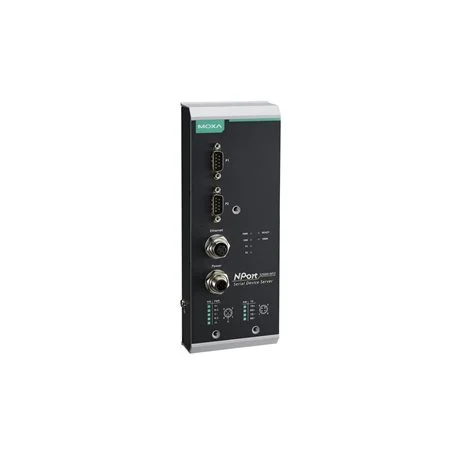

| NPort 5250AI-M12 | 2 ports, -25 à 55 °C | Deux équipements ou bus série dans un local de machines |
| NPort 5250AI-M12-T | 2 ports, -40 à 75 °C | Deux équipements en environnement extrême |

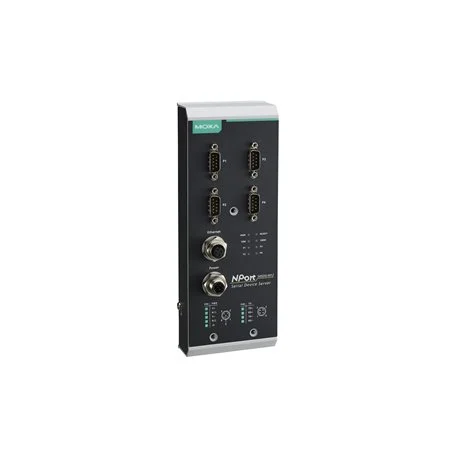

| NPort 5450AI-M12 | 4 ports, -25 à 55 °C | Concentration de quatre liaisons série |
| NPort 5450AI-M12-T | 4 ports, -40 à 75 °C | Quatre liaisons série en coffret non chauffé |
Caractéristiques techniques
| Port Ethernet | 1 port 10/100BaseT(X), connecteur M12 codage D 4 broches femelle |
| Ports série | 1 (5150AI-M12), 2 (5250AI-M12) ou 4 (5450AI-M12), DB9 mâle |
| Normes série | RS-232, RS-422, RS-485 |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Paramètres série | 5 à 8 bits de données, 1, 1,5 ou 2 bits de stop, parité aucune, paire, impaire, space ou mark |
| Contrôle de flux | RTS/CTS et DTR/DSR (RS-232 uniquement), XON/XOFF |
| RS-485 | ADDC (contrôle automatique du sens de transmission) |
| Isolation série | 2 kV |
| Gestion | ARP, BOOTP, DHCP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, Telnet, IGMP v1/v2 |
| Sécurité | Base d'utilisateurs locale, HTTPS (TLS 1.2), SNMPv3, AES-128, RSA-1024, SHA-1, SHA-256 |
| Alimentation | 12 à 48 V CC, connecteur M12 codage A 5 broches mâle |
| Courant d'entrée | 5150AI-M12 : 310 mA ; 5250AI-M12 : 360 mA ; 5450AI-M12 : 440 mA (sous 12 V CC) |
| Alertes | Buzzer et horloge temps réel intégrés, chien de garde matériel |
| Boîtier | Métal, IP40 |
| Dimensions | 80 x 216,6 x 52,9 mm |
| Poids | 686 g |
| Température de fonctionnement | -25 à 55 °C (standard), -40 à 75 °C (modèles -T) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A, IEC 61000-4-2/3/4/5/6/8 |
| Ferroviaire | EN 50121-4 ; essais obligatoires EN 50155 (sous 24 et 48 V CC) |
| Vibrations | IEC 60068-2-6 |
| Sécurité électrique | UL 60950-1 |
| MTBF | 5150AI-M12 : 789 341 h ; 5250AI-M12 : 639 622 h ; 5450AI-M12 : 467 777 h |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Certifications
- UL / cUL
- Variante
- 1, 2 ou 4 ports série, standard -25 à 55 °C ou -T -40 à 75 °C
- Autonomie
- Sans objet (alimenté)
- Connecteurs
- Ethernet M12 codage D, alimentation M12 codage A, série DB9 mâle
- Protection
- Boîtier métal IP40
- Température de fonctionnement
- -25 à 55 °C ou -40 à 75 °C (-T)
- Ports série
- 1 port, 2 ports, 4 ports
- Température
- -25 à 55 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
Livré avec le serveur série NPort 5000AI-M12, un guide d'installation rapide et une carte de garantie. Prévoyez les cordons Ethernet M12 codage D et d'alimentation M12 codage A adaptés à votre installation.
Documentation
Questions fréquentes
Les ports série sont-ils aussi en M12 ?
Non. Les connecteurs M12 concernent l'Ethernet (codage D, 4 broches) et l'alimentation (codage A, 5 broches). Les ports série restent au format DB9 mâle, avec une isolation de 2 kV.
Peut-on l'utiliser hors du ferroviaire ?
Oui. Sa conformité EN 50121-4 et aux essais obligatoires EN 50155 garantit une bonne tenue aux vibrations, aux surtensions et aux variations de température, utile dans les tunnels, stations de pompage ou locaux de machines. Il fonctionne comme un NPort classique.
Quelle est la plage de température ?
Les modèles standard fonctionnent de -25 à 55 °C et les modèles -T de -40 à 75 °C. Le stockage est admis de -40 à 85 °C.
Quelle différence avec un NPort 5150A ?
Le NPort 5150A est un serveur série compact à connecteurs RJ45 et jack. Le NPort 5150AI-M12 ajoute l'isolation série 2 kV, la connectique M12 verrouillée, un boîtier IP40 et une plage de -25 à 55 °C en version standard.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le NPort 5000AI-M12
Précisez le nombre de ports, l'environnement (vibrations, température) et la connectique souhaitée : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les versions retenues.
