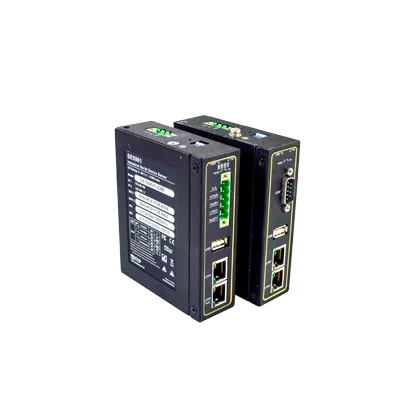

ATOP SE5901 - Serveur de port série sécurisé 1 port, VPN et option PoE
- 1 port série RS-232/422/485 jusqu’à 921 600 bit/s
- 2 ports Ethernet 10/100 RJ45 avec redondance RSTP
- VPN OpenVPN et IPsec intégré, SNMP v3, HTTPS
- Alimentation 9 à 48 VDC, 24 VAC ou PoE 802.3af selon version
- Boîtier métal IP30, -40 à 85 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485, USB |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés, VPN |
| Autonomie | Sans objet (alimenté) |
| Variante | DB9 ou bornier, alimentation DC ou PoE |
| Port série | 1 x RS-232/422/485 (sélection logicielle), 1 200 à 921 600 bit/s |
| Ports Ethernet | 2 x RJ45 10/100 Mbit/s, RSTP |
| VPN | OpenVPN, IPsec, PPTP |
| Température de fonctionnement | -40 à 85 °C |
| Garantie | 5 ans |
| Connecteur série | DB9 mâle, Bornier |
| Alimentation (version) | DC, PoE |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- USB
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
L'ATOP SE5901 est un serveur de port série sécurisé 1 port qui relie un équipement RS-232, RS-422 ou RS-485 à un réseau Ethernet, avec VPN intégré et option d'alimentation PoE. Il répond aux besoins des intégrateurs GTB et des exploitants qui doivent accéder à distance à des équipements série sans ouvrir de brèche dans le réseau.
Ses deux ports Ethernet, sa plage de -40 à 85 °C et son boîtier métal IP30 en font un choix adapté aux locaux techniques non chauffés, aux toitures et aux armoires de sites distants. Les versions PoE simplifient le câblage : un seul câble réseau suffit pour les données et l'énergie.
Points forts du SE5901
- 1 port série RS-232, RS-422 ou RS-485, de 1 200 à 921 600 bit/s
- 2 ports Ethernet 10/100 Mbit/s RJ45 avec redondance de lien RSTP
- VPN OpenVPN et IPsec intégré, débit VPN jusqu'à 37,9 Mbit/s
- Alimentation 9 à 48 VDC ou 24 VAC, ou PoE IEEE 802.3af selon version
- Consommation d'environ 6 W maximum
- Fonctionnement de -40 à 85 °C, boîtier métal IP30
- Port USB 2.0 type A, MTBF de 21,16 ans, garantie 5 ans
Applications en bâtiment et sur site technique
- Télégestion de sites distants : accéder via VPN à un automate ou une centrale de mesure série dans un poste de relevage, une station ou un bâtiment isolé.
- Tertiaire : alimenter le serveur en PoE depuis le switch d'étage pour raccorder un équipement série en faux plafond ou en gaine technique.
- Santé et enseignement : isoler le trafic de maintenance d'un équipement série du réseau administratif grâce au tunnel chiffré.
- Industrie et datacenter : relier PLC, IHM, lecteurs de codes-barres ou ports console d'équipements critiques à la supervision.
Intégration et compatibilité
Le SE5901 encapsule les données série dans TCP ou UDP en full duplex. Il propose les modes TCP serveur (4 connexions), TCP client, UDP vers 4 plages d'adresses, Telnet inverse, RFC 2217 et tunnel entre deux serveurs. Le pilote VirtualCOM pour Windows et Linux crée un port COM virtuel pour les logiciels de paramétrage existants.
Côté réseau, il gère IPv4, ICMP, TCP, UDP, DHCP client, HTTP, HTTPS, Telnet, SMTP avec TLS pour les alertes par e-mail, SNMP v1, v2c et v3, RSTP (802.1D-2004), OpenVPN, IPsec et PPTP. La configuration passe par l'interface web, Telnet ou l'utilitaire de gestion ATOP. Pour une conversion Modbus RTU vers Modbus TCP, préférez le MB5901 de la gamme passerelles Modbus. Les versions PoE s'alimentent depuis nos switchs PoE industriels. Voir tous les serveurs de ports série.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1SE5901DB001G | DB9 mâle, alimentation 9 à 48 VDC ou 24 VAC | Équipement RS-232, armoire avec alimentation |
| 1P1SE5901TB001G | Bornier, alimentation 9 à 48 VDC ou 24 VAC | Bus RS-485 ou RS-422 câblé en armoire |
| 1P1SE5901POE03G | DB9 mâle, alimentation PoE 802.3af | Point sans alimentation locale, RS-232 |
| 1P1SE5901POE04G | Bornier, alimentation PoE 802.3af | Point sans alimentation locale, RS-485 |
Caractéristiques techniques
| Ports Ethernet | 2 x RJ45 10BASE-T et 100BASE-TX |
| PoE | IEEE 802.3af, appareil alimenté (versions PoE) |
| Port série | 1 x RS-232, RS-422 ou RS-485, sélection logicielle |
| Connecteur série | DB9 ou bornier 5 points au pas de 5,08 mm selon version |
| Débit série | 1 200 à 921 600 bit/s |
| Format | 5 à 8 bits de données, 1 ou 2 bits de stop |
| Contrôle de flux | Aucun, Xon/Xoff, RTS/CTS |
| USB | 1 x USB 2.0 type A |
| Alimentation | 9 à 48 VDC ou 24 VAC (versions standard), PoE (versions PoE) |
| Courant d'entrée | 0,65 A à 9 VDC |
| Consommation | Environ 6 W maximum |
| Connecteur d'alimentation | Bornier verrouillable 3 points, protection contre l'inversion de polarité |
| Protocoles | IPv4, ICMP, TCP, UDP, DHCP client, SNMP v1/v2c/v3, HTTP, HTTPS, SMTP/TLS, Telnet, RFC 2217, RSTP, OpenVPN, IPsec, PPTP |
| Modes de liaison | TCP serveur (4 connexions), TCP client, UDP (4 plages IP), VirtualCOM, Telnet inverse |
| Boîtier | Métal SPCC, IP30 |
| Dimensions | 32 x 110 x 90 mm |
| Poids | 400 g |
| Montage | Rail DIN, mural avec kit en option |
| Température de fonctionnement | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Normes | EN 62368-1, FCC Part 15 classe A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4 |
| MTBF | 21,16 ans (MIL-HDBK-217F) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, USB
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- VPN, Ports série intégrés
- Autonomie
- Sans objet (alimenté)
- Variante
- DB9 ou bornier, alimentation DC ou PoE
- Port série
- 1 x RS-232/422/485 (sélection logicielle), 1 200 à 921 600 bit/s
- Ports Ethernet
- 2 x RJ45 10/100 Mbit/s, RSTP
- VPN
- OpenVPN, IPsec, PPTP
- Température de fonctionnement
- -40 à 85 °C
- Garantie
- 5 ans
- Connecteur série
- DB9 mâle, Bornier
- Alimentation (version)
- DC, PoE
Contenu et accessoires compatibles
Options ATOP : bloc secteur 12 VDC UNE315-1212 (prise EU), adaptateur DB9 femelle vers bornier 5 points et kit de fixation murale aluminium WMK-315. Voir nos alimentations.
Documentation
Questions fréquentes
Le SE5901 peut-il être alimenté uniquement par le câble réseau ?
Oui, avec les versions PoE (1P1SE5901POE03G et 1P1SE5901POE04G), alimentées en IEEE 802.3af par un switch ou un injecteur PoE. Les versions standard acceptent 9 à 48 VDC ou 24 VAC sur bornier verrouillable.
À quoi servent les deux ports Ethernet ?
Ils permettent de chaîner le SE5901 avec un autre équipement ou de créer un lien de secours grâce au protocole RSTP : si le lien principal tombe, le trafic bascule sur le second port.
Le SE5901 sécurise-t-il l'accès distant ?
Il intègre OpenVPN et IPsec (hôte à hôte ou hôte à site), avec un débit VPN annoncé jusqu'à 37,9 Mbit/s, ainsi que HTTPS et SNMP v3. Les données série peuvent ainsi traverser Internet sans exposer l'équipement.
Quelle différence avec le SE5201 ?
Le SE5901 monte à 921 600 bit/s, ajoute un second port Ethernet, un port USB, le VPN, l'option PoE et fonctionne de -40 à 85 °C. Le SE5201 reste suffisant pour une liaison simple jusqu'à 230 400 bit/s sur réseau local.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le SE5901
Indiquez la version (DB9 ou bornier, alimentation classique ou PoE) et les quantités : nous répondons sous 24 h ouvrées avec un tarif selon volume. Nous pouvons aussi vous aider à configurer le VPN et l'accès distant.
