ATOP SE5916 - Serveur de ports série 16 ports RJ45 rackable 1U
- 16 ports série RJ45 RS-232/422/485 dans 1U, jusqu’à 921,6 kbit/s
- Versions SiS : ports RS-422/485 isolés 2,5 kV
- Double LAN 10/100 : deux sous-réseaux ou redondance RSTP
- VPN OpenVPN et IPsec, SNMP v1/v2c/v3, console SSH
- 24-48 VDC ou 100-240 VAC, environ 21 W, -20 à 70 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés, VPN |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Variante | Ports standard ou isolés 2,5 kV ; 24-48 VDC ou 100-240 VAC (EU ou US) |
| Ports série | 16 x RJ45, RS-232/422/485 ou RS-422/485 isolé 2,5 kV |
| Débit série | 1 200 à 921 600 bit/s |
| Format | Rack 19 pouces 1U, 436 x 43,5 x 200 mm |
| Consommation | 21 W max environ |
| Interface | RS-232/422/485, RS-422/485 isolé 2,5 kV |
| Alimentation (version) | 24-48 VDC, 100-240 VAC, version US, 100-240 VAC, version EU |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le serveur série 16 ports ATOP SE5916 concentre seize liaisons RS-232, RS-422 ou RS-485 dans une seule unité de baie et les publie sur le réseau IP. C'est la solution la plus dense de la série SE59XX pour centraliser des équipements série dispersés.
Il vise les équipes d'exploitation de datacenters, de grands sites tertiaires, d'hôpitaux ou d'usines qui comptent beaucoup d'appareils série : consoles d'équipements réseau, onduleurs, groupes électrogènes, analyseurs, automates. Un seul châssis à superviser, et un accès distant chiffré. Il complète nos serveurs de ports série de la gamme ATOP.
Points forts du SE5916
- 16 ports série RJ45 dans 1U, mode RS-232/422/485 par port
- Débit jusqu'à 921 600 bit/s, format de 5 à 8 bits
- Isolation 2,5 kV des ports RS-422/485 sur les versions SiS
- Deux ports LAN 10/100 : double sous-réseau ou redondance RSTP
- Console SSH, OpenVPN et IPsec, débit VPN jusqu'à 37,9 Mbit/s
- Sortie relais d'alarme et supervision SNMP v3
- Alimentation 24 à 48 VDC ou 100 à 240 VAC, environ 21 W pour 16 ports
- Boîtier métal IP30 de 3,2 kg, -20 à 70 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Datacenters : serveur de consoles pour administrer hors bande les équipements réseau et les onduleurs
- Hôpitaux et grands tertiaires : centraliser les liaisons série des groupes électrogènes, TGBT et centrales techniques
- Industrie : collecter les données de nombreux automates et analyseurs d'une même zone
- Collectivités : regrouper la télégestion de plusieurs équipements de chauffage urbain dans une baie
Intégration et compatibilité
Les seize ports se paramètrent indépendamment : TCP serveur avec 4 connexions, TCP client vers deux destinations, UDP, Virtual COM conforme RFC 2217 ou tunnel série. Une application de supervision peut ainsi interroger chaque appareil sans modification, via un port COM virtuel sous Windows ou Linux.
La sécurité repose sur HTTPS, SSH, OpenVPN et IPsec, ce qui permet de séparer les flux d'exploitation du reste du réseau. Le double LAN raccorde le serveur à deux sous-réseaux, par exemple OT et IT, ou à une boucle RSTP. Pour moins de ports, voir le SE5908 ; pour un environnement poste électrique, le SE5916A. Pour traduire des protocoles, consultez nos convertisseurs de protocoles.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1SE591600001G (SE5916-DC) | RS-232/422/485, 24 à 48 VDC | Armoire alimentée en 24 ou 48 VDC |
| 1P1SE591600002G (SE5916-SiS-DC) | RS-422/485 isolé 2,5 kV, 24 à 48 VDC | Bus RS-485 longs ou perturbés, alimentation DC |
| 1P1SE591600013G (SE5916-EU) | RS-232/422/485, 100 à 240 VAC, version EU | Baie informatique en France et en Europe |
| 1P1SE591600014G (SE5916-SiS-EU) | RS-422/485 isolé 2,5 kV, 100 à 240 VAC, version EU | Bus perturbés, baie alimentée sur secteur en Europe |
| 1P1SE591600003G (SE5916-US) | RS-232/422/485, 100 à 240 VAC, version US | Installation avec cordon US |
| 1P1SE591600004G (SE5916-SiS-US) | RS-422/485 isolé 2,5 kV, 100 à 240 VAC, version US | Bus perturbés, cordon US |
Caractéristiques techniques
| Ports Ethernet | 2 x RJ45 10/100BASE-T(X), double sous-réseau ou redondance RSTP |
| Ports série | 16 x RJ45 |
| Modes série | RS-232/422/485 par logiciel (versions standard) ; RS-422/485 isolé 2,5 kV (versions SiS) |
| Débit série | 1 200 à 921 600 bit/s |
| Format | 5 à 8 bits ; parité aucune, paire, impaire, espace, marque ; 1 ou 2 bits de stop |
| Contrôle de flux | Aucun, Xon/Xoff, RTS/CTS (RS-232) |
| Protocoles | IPv4, ICMP, TCP, UDP, DHCP client, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC 2217, RSTP, PPTP |
| Sécurité réseau | OpenVPN et IPsec, jusqu'à 37,9 Mbit/s en VPN |
| Modes de liaison | TCP client (2 destinations), TCP serveur (4 connexions), UDP (4 plages IP), Virtual COM, tunnel |
| Configuration | Utilitaire ATOP, interface web, Telnet, console série, écran LCD en face avant |
| Alimentation | 24 à 48 VDC (versions DC) ou 100 à 240 VAC, plage 90 à 264 VAC (versions EU et US) |
| Courant d'entrée | 0,54 A sous 24 VDC ; 0,21 A sous 100 VAC |
| Consommation | 21 W max environ |
| Connecteur d'alimentation | Bornier 3 points verrouillable (DC) ou embase IEC 60320 C14 (AC) |
| Sortie relais | 1 |
| Boîtier | Métal SPCC, IP30 |
| Dimensions (L x H x P) | 436 x 43,5 x 200 mm, 1U |
| Poids | 3,2 kg |
| Montage | Rack 19 pouces, kit fourni |
| Température de fonctionnement | -20 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Sécurité | EN 60950-1, EN 62368-1 |
| CEM | FCC partie 15 classe A, EN 55032 classe B, EN 61000-3-2, EN 61000-3-3, EN 55024 |
| Chocs, chute, vibrations | MIL-STD-810G |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- VPN, Ports série intégrés
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Variante
- Ports standard ou isolés 2,5 kV ; 24-48 VDC ou 100-240 VAC (EU ou US)
- Ports série
- 16 x RJ45, RS-232/422/485 ou RS-422/485 isolé 2,5 kV
- Débit série
- 1 200 à 921 600 bit/s
- Format
- Rack 19 pouces 1U, 436 x 43,5 x 200 mm
- Consommation
- 21 W max environ
- Interface
- RS-232/422/485, RS-422/485 isolé 2,5 kV
- Alimentation (version)
- 24-48 VDC, 100-240 VAC, version US, 100-240 VAC, version EU
Contenu et accessoires compatibles
Le kit de montage en rack est fourni. ATOP propose en option des câbles RJ45 vers DB9 mâle (90 ou 200 cm), RJ45 vers DB9 femelle droits ou croisés, un cordon secteur EU, une tresse de masse GDC-120 et l'alimentation rail DIN SDR-75-24 pour les versions DC.
Documentation
Questions fréquentes
Le SE5916 convient-il comme serveur de consoles en datacenter ?
Oui. Le mode console SSH donne un accès chiffré aux ports d'administration série de 16 équipements (switchs, routeurs, onduleurs, PDU) depuis le réseau, ce qui évite de se déplacer en salle en cas de perte d'accès IP.
Les ports isolés acceptent-ils le RS-232 ?
Non. Les versions SiS (isolées 2,5 kV) fonctionnent en RS-422 et RS-485 seulement. Pour mélanger des équipements RS-232 et RS-485, choisissez une version standard, où chaque port est configurable dans les trois modes.
Quelle est la référence à commander pour une baie en France ?
Les versions secteur pour l'Europe sont 1P1SE591600013G (standard) et 1P1SE591600014G (isolée). Pour une alimentation 24 ou 48 VDC, prenez 1P1SE591600001G ou 1P1SE591600002G.
Peut-on signaler une panne à la GTB ?
Le SE5916 dispose d'une sortie relais (contacts NO, COM, NF) câblable sur une entrée TOR d'automate ou de centrale. Il peut aussi être supervisé en SNMP v1, v2c ou v3.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le SE5916
Précisez le nombre et le type d'équipements série ainsi que l'alimentation de la baie : réponse sous 24 h ouvrées avec un conseil technique. Tarifs selon les quantités.
Produits similaires
Voir toute la catégorie

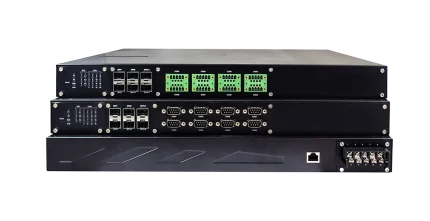

ATOP SE5908A - Serveur de ports série 8 ports IEC 61850-3, double alimentation
