ATOP SE5904D - Serveur de ports série 4 ports, double alimentation et SFP
- 4 ports série RS-232/422/485 jusqu’à 921 600 bit/s
- 2 ports RJ45 10/100 ou 2 emplacements SFP 100/1000BASE-X
- Double alimentation isolée 12 à 48 VDC, sortie relais 1 A
- VPN OpenVPN et IPsec, redondance RSTP, SNMP v3
- Boîtier métal IP30, -40 à 85 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, RS-232, RS-422, RS-485, USB |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Gigabit, Ports série intégrés, Ports SFP / fibre, VPN |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Variante | DB9 ou bornier, isolé ou non, Ethernet RJ45 ou SFP 100/1000 |
| Ports série | 4 x RS-232/422/485 (sélection logicielle), 1 200 à 921 600 bit/s |
| Ports réseau | 2 x RJ45 10/100 Mbit/s ou 2 x SFP 100/1000BASE-X |
| VPN | OpenVPN client et serveur, IPsec, PPTP |
| Température de fonctionnement | -40 à 85 °C |
| Garantie | 5 ans |
| Connecteur série | DB9 mâle, Bornier, Bornier isolé 2 kV |
| Ethernet | RJ45, SFP 100/1000 |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-485
- RS-232
- RS-422
- USB
- SNMP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
L'ATOP SE5904D est un serveur de ports série 4 ports sécurisé qui raccorde quatre équipements RS-232, RS-422 ou RS-485 à un réseau Ethernet cuivre ou fibre. Il s'adresse aux intégrateurs GTB, aux exploitants de sites techniques et aux industriels qui concentrent plusieurs liaisons série dans une même armoire et exigent une haute disponibilité.
Double alimentation isolée 12 à 48 VDC, sortie relais d'alarme, deux ports réseau avec redondance RSTP et plage de -40 à 85 °C : le SE5904D est pensé pour fonctionner sans interruption dans les locaux techniques, sous-stations et salles informatiques.
Points forts du SE5904D
- 4 ports série RS-232, RS-422 ou RS-485, de 1 200 à 921 600 bit/s
- 2 ports Ethernet 10/100 RJ45 ou 2 emplacements SFP 100/1000BASE-X
- Double alimentation isolée et redondante 12 à 48 VDC
- Sortie relais 1 A sous 30 VDC pour la remontée d'alarme
- VPN OpenVPN client et serveur, IPsec, PPTP, débit jusqu'à 37,9 Mbit/s
- Modes réseau double sous-réseau ou redondance RSTP
- Fonctionnement de -40 à 85 °C, boîtier métal IP30, garantie 5 ans
Applications en bâtiment et sur site technique
- Tertiaire et grands sites : regrouper dans un local technique les bus RS-485 de comptage, de chaufferie et de groupes froids, puis les rendre accessibles sur le réseau GTB.
- Datacenters : accéder aux ports console de tableaux, onduleurs et climatiseurs de précision, avec alimentation redondante et alarme relais.
- Campus, santé et collectivités : relier par fibre des équipements série situés dans des bâtiments éloignés, sans perturbation électromagnétique.
- Industrie et infrastructures : connecter automates, IHM et terminaux de terrain dans des armoires soumises à de fortes variations de température.
Intégration et compatibilité
Chaque port série est transporté de manière transparente sur TCP ou UDP en full duplex : TCP serveur (4 connexions), TCP client, UDP vers 4 plages d'adresses, Telnet inverse, RFC 2217 ou tunnel entre deux serveurs. Le pilote VirtualCOM pour Windows et Linux présente les quatre ports comme des ports COM locaux.
Les deux interfaces réseau fonctionnent soit en double sous-réseau, pour séparer par exemple le réseau GTB et le réseau informatique, soit en redondance RSTP. Le SE5904D gère IPv4, ICMP, TCP, UDP, DHCP client, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet et SMTP avec TLS pour les alertes. La configuration se fait par navigateur web, console série, Telnet ou utilitaire Windows ATOP. Les modules fibre se trouvent dans nos convertisseurs fibre et SFP, les passerelles de conversion dans les passerelles Modbus. Voir tous les serveurs de ports série ATOP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1SE5904D0004G | 4 x DB9 mâle, 2 x RJ45 10/100 | Équipements RS-232 sur câble standard |
| 1P1SE5904D0005G | 4 x bornier 5 points, 2 x RJ45 10/100 | Bus RS-485 ou RS-422 en armoire |
| 1P1SE5904D0006G | 4 x bornier isolé 2 kV (Sis), 2 x RJ45 10/100 | Bus longs ou environnement électrique perturbé |
| 1P1SE5904DG001G | 4 x DB9 mâle, 2 x SFP 100/1000 | Liaison fibre, équipements RS-232 |

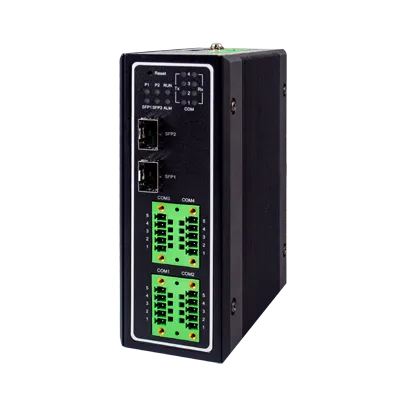

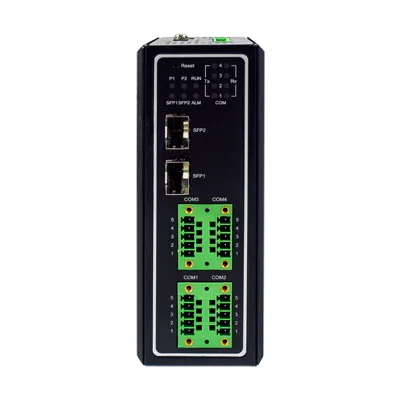

| 1P1SE5904DG002G | 4 x bornier 5 points, 2 x SFP 100/1000 | Liaison fibre, bus RS-485 en armoire |
| 1P1SE5904DG003G | 4 x bornier isolé 2 kV (Sis), 2 x SFP 100/1000 | Fibre et isolation série, sites les plus exposés |
Caractéristiques techniques
| Ports réseau | 2 x RJ45 10/100BASE-T(X) ou 2 x SFP 100/1000BASE-X selon version |
| Mode réseau | Double sous-réseau ou redondance RSTP |
| Ports série | 4 x RS-232, RS-422 ou RS-485, sélection logicielle |
| Connecteurs série | DB9 ou bornier 5 points au pas de 5,08 mm selon version |
| Débit série | 1 200 à 921 600 bit/s |
| Format | 7 ou 8 bits de données, 1 ou 2 bits de stop |
| Contrôle de flux | Aucun, Xon/Xoff, RTS/CTS |
| USB | 1 x USB 2.0 type A |
| Alimentation | Double entrée 12 à 48 VDC isolée et redondante, bornier verrouillable 7 points |
| Courant d'entrée | 0,65 A à 12 VDC |
| Consommation | Environ 8 W maximum |
| Sortie relais | 1 A sous 30 VDC, normalement ouvert |
| Protocoles | IPv4, ICMP, TCP, UDP, DHCP client, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, SMTP/TLS, RFC 2217, RSTP, PPTP, OpenVPN, IPsec |
| Boîtier | Métal SPCC, IP30 |
| Dimensions | 55 x 145 x 113 mm |
| Poids | 1 000 g |
| Montage | Rail DIN, mural avec kit en option |
| Température de fonctionnement | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | IEC/EN 61010-1, UL 61010-1, IEC/EN 61010-2-201, EN 62368-1 |
| CEM | FCC Part 15 classe A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4 |
| MTBF | 14,56 ans (MIL-HDBK-217F) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-485, RS-232, RS-422, USB
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Gigabit, Ports SFP / fibre, VPN, Ports série intégrés
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Variante
- DB9 ou bornier, isolé ou non, Ethernet RJ45 ou SFP 100/1000
- Ports série
- 4 x RS-232/422/485 (sélection logicielle), 1 200 à 921 600 bit/s
- Ports réseau
- 2 x RJ45 10/100 Mbit/s ou 2 x SFP 100/1000BASE-X
- VPN
- OpenVPN client et serveur, IPsec, PPTP
- Température de fonctionnement
- -40 à 85 °C
- Garantie
- 5 ans
- Connecteur série
- DB9 mâle, Bornier, Bornier isolé 2 kV
- Ethernet
- RJ45, SFP 100/1000
Contenu et accessoires compatibles
Accessoires ATOP en option : alimentation rail DIN 24 VDC 75 W SDR-75-24, câble console RJ45 vers DB9, adaptateur DB9 femelle vers bornier, kit mural WMK-450 et modules SFP Gigabit AXGD (multimode 550 m ou 2 km, monomode 10 km ou 40 km). Voir nos alimentations.
Documentation
Toutes les documentations ATOP
Fiche technique ATOP SE5904D (PDF), manuel utilisateur SE59XX (PDF) et guide d'installation (PDF).
Questions fréquentes
Quelle différence entre les versions RJ45 et SFP ?
Les versions RJ45 offrent 2 ports cuivre 10/100 Mbit/s. Les versions SFP offrent 2 emplacements fibre 100/1000BASE-X, à équiper de modules SFP selon la distance : par exemple 550 m en multimode 850 nm ou 10 km en monomode 1 310 nm.
Comment fonctionne la double alimentation ?
Deux entrées 12 à 48 VDC isolées et redondantes se raccordent sur un bornier verrouillable 7 points. Si une source tombe, l'autre prend le relais. La sortie relais (1 A sous 30 VDC) peut signaler un défaut à la GTB ou à un automate.
Les quatre ports série peuvent-ils avoir des réglages différents ?
Oui. Chaque port se configure séparément en RS-232, RS-422 ou RS-485, avec son propre débit jusqu'à 921 600 bit/s et son propre mode de liaison : TCP serveur, TCP client, UDP ou port COM virtuel.
Le SE5904D fait-il passerelle Modbus ?
Non, il transporte les données série de façon transparente. Pour convertir quatre bus Modbus RTU en Modbus TCP, la gamme ATOP propose le MB5904D, au format identique.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le SE5904D
Indiquez la version retenue, les quantités et, si besoin, les modules SFP et l'alimentation : nous répondons sous 24 h ouvrées avec un tarif selon volume. Nos techniciens valident avec vous l'architecture réseau et la redondance.
