Moxa NPort 5100A - Serveur série 1 port RS-232/422/485 vers Ethernet
- 1 port série DB9 RS-232, RS-422/485 ou RS-232/422/485 vers Ethernet 10/100
- Débit de 50 bit/s à 921,6 kbit/s, 8 hôtes TCP simultanés
- Alimentation 12 à 48 V CC, consommation d'environ 1 W
- Protection surtension 2 kV sur l'alimentation, version -40 à 75 °C
- MTBF de 2 231 530 h, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Certifications | UL / cUL |
| Variante | RS-232 (5110A), RS-422/485 (5130A) ou RS-232/422/485 (5150A), version standard 0 à 60 °C ou -T -40 à 75 °C |
| Autonomie | Sans objet (alimenté) |
| Ports série | 1 port DB9 mâle |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Température de fonctionnement | 0 à 60 °C ou -40 à 75 °C (-T) |
| Garantie | 5 ans |
| Interface série | RS-232, RS-422/485, RS-232/422/485 |
| Température | 0 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur série Ethernet Moxa NPort 5100A raccorde un équipement RS-232, RS-422 ou RS-485 au réseau IP en quelques minutes. Le logiciel de supervision ou de comptage accède alors au port série à distance, comme s'il était branché localement sur le PC, grâce aux pilotes COM virtuels (Real COM) ou aux modes TCP et UDP standard.
Compact (52 x 80 x 22 mm), sobre (1 W) et protégé contre les surtensions sur l'alimentation, le port série et l'Ethernet, il convient aux armoires de GTB, aux locaux techniques et aux sous-stations où un compteur, un onduleur, une centrale d'alarme ou un automate ne dispose que d'une liaison série. Retrouvez tous nos serveurs de ports série et la gamme Moxa.
Points forts du NPort 5100A
- 1 port série DB9 mâle, RS-232 (5110A), RS-422/485 (5130A) ou RS-232/422/485 au choix (5150A)
- Débit série de 50 bit/s à 921,6 kbit/s, contrôle automatique du sens de transmission RS-485 (ADDC)
- Consommation d'environ 1 W : 82,5 à 92,4 mA sous 12 V CC selon le modèle
- Protection contre les surtensions IEC 61000-4-5 : 2 kV sur l'alimentation, 0,5 kV sur les signaux
- Jusqu'à 8 hôtes TCP connectés simultanément, regroupement de ports COM et multidiffusion UDP
- Configuration web en 3 étapes, HTTPS (TLS 1.2), alertes SNMP et e-mail
- Boîtier métal de 340 g, alimentation 12 à 48 V CC, version -T de -40 à 75 °C
- MTBF de 2 231 530 heures (Telcordia) et garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Comptage d'énergie : mise en réseau d'un compteur ou d'une centrale de mesure RS-485 isolé dans un tableau divisionnaire
- GTB et supervision : accès IP à une centrale incendie, une centrale d'intrusion ou un contrôleur de CVC qui n'offre qu'un port RS-232
- Salles serveurs et datacenters : remontée d'un onduleur, d'un climatiseur de précision ou d'une console série d'équipement réseau
- Parkings et contrôle d'accès : déport des lecteurs, afficheurs ou barrières pilotés en série vers le poste central
- Sous-stations et locaux techniques non chauffés : version -T de -40 à 75 °C
Intégration et compatibilité
Le NPort 5100A fonctionne en mode Real COM (pilotes pour Windows, Linux et macOS), TCP Server, TCP Client, UDP, Pair Connection (deux NPort reliés point à point à travers le réseau), RFC2217, Reverse Telnet et Ethernet Modem. Le mode Real COM permet de conserver un logiciel existant qui attend un port COM, sans modification. Les modes TCP et UDP conviennent aux superviseurs et serveurs de collecte qui ouvrent directement une socket vers l'équipement série.
La configuration se fait par la console web (HTTP ou HTTPS), l'utilitaire Windows, l'outil de recherche DSU, l'outil MCC, Telnet ou la console série (modèles 5110A et 5150A). Côté exploitation, l'appareil gère DHCP, BOOTP, DNS, LLDP, SNMPv1/v2c (MIB RFC1213 et RFC1317) et l'envoi d'alertes par e-mail (SMTP) sur démarrage à chaud ou à froid, ou changement de mot de passe. Le NPort transporte les trames série de façon transparente : pour convertir du Modbus RTU en Modbus TCP, préférez une passerelle Modbus Moxa MGate.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

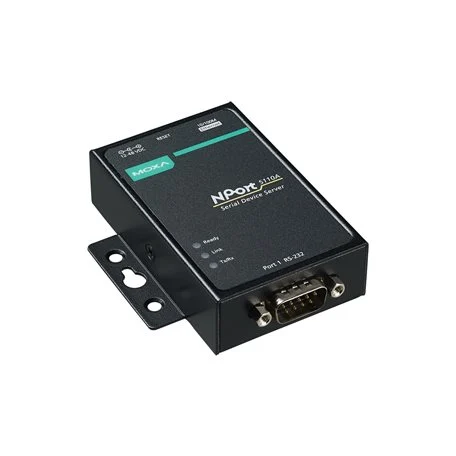

| NPort 5110A | RS-232, 0 à 60 °C | Onduleur, console ou centrale RS-232 en local tempéré |
| NPort 5110A-T | RS-232, -40 à 75 °C | Équipement RS-232 en armoire extérieure ou local non chauffé |
| NPort 5130A | RS-422/485, 0 à 60 °C | Bus RS-485 de compteurs ou d'automates en tableau |
| NPort 5130A-T | RS-422/485, -40 à 75 °C | Bus RS-485 en sous-station ou coffret extérieur |

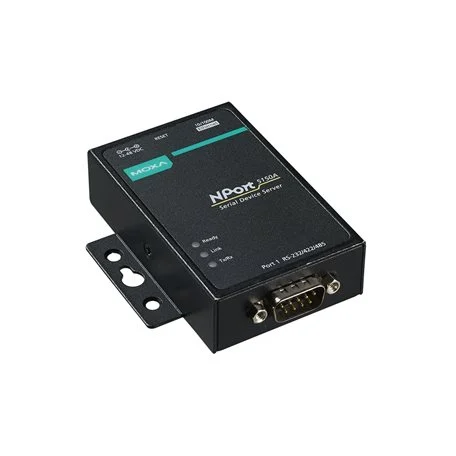

| NPort 5150A | RS-232/422/485 au choix, 0 à 60 °C | Parc hétérogène, une seule référence à stocker |
| NPort 5150A-T | RS-232/422/485 au choix, -40 à 75 °C | Sites techniques exposés aux températures extrêmes |
Caractéristiques techniques
| Port Ethernet | 1 port 10/100BaseT(X) RJ45, isolation magnétique 1,5 kV |
| Port série | 1 port DB9 mâle |
| Normes série | NPort 5110A : RS-232 ; NPort 5130A : RS-422, RS-485 ; NPort 5150A : RS-232, RS-422, RS-485 |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Paramètres série | 5 à 8 bits de données, 1, 1,5 ou 2 bits de stop, parité aucune, paire, impaire, space ou mark |
| Contrôle de flux | RTS/CTS et DTR/DSR (RS-232 uniquement), XON/XOFF |
| RS-485 | ADDC (5130A et 5150A), résistances de polarisation 1 kΩ ou 150 kΩ, terminaison 120 Ω |
| Modes de fonctionnement | Real COM, TCP Server, TCP Client, UDP, Pair Connection, RFC2217, Reverse Telnet, Ethernet Modem |
| Gestion | DHCP, BOOTP, ARP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, Telnet, IGMP v1/v2 |
| Sécurité | Authentification par base locale, HTTPS (TLS 1.2), AES-128, RSA-1024, SHA-1, SHA-256 |
| Alimentation | 12 à 48 V CC par prise jack, 1 entrée, connecteur à vis |
| Courant d'entrée | 5110A : 82,5 mA ; 5130A : 89,1 mA ; 5150A : 92,4 mA (sous 12 V CC) |
| Boîtier | Métal |
| Dimensions | 52 x 80 x 22 mm sans oreilles, 75,2 x 80 x 22 mm avec oreilles |
| Poids | 340 g |
| Montage | Bureau, mural, rail DIN avec kit en option |
| Température de fonctionnement | 0 à 60 °C (standard), -40 à 75 °C (modèles -T) |
| Température de stockage | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A, IEC 61000-4-2/3/4/5/6/8/11 |
| Sécurité électrique | UL 60950-1 |
| MTBF | 2 231 530 heures (Telcordia TR/SR) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Certifications
- UL / cUL
- Variante
- RS-232 (5110A), RS-422/485 (5130A) ou RS-232/422/485 (5150A), version standard 0 à 60 °C ou -T -40 à 75 °C
- Autonomie
- Sans objet (alimenté)
- Ports série
- 1 port DB9 mâle
- Débit série
- 50 bit/s à 921,6 kbit/s
- Température de fonctionnement
- 0 à 60 °C ou -40 à 75 °C (-T)
- Garantie
- 5 ans
- Interface série
- RS-232, RS-422/485, RS-232/422/485
- Température
- 0 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
Le NPort 5100A se pose sur un bureau ou se fixe au mur grâce à ses oreilles. Le montage sur rail DIN en armoire nécessite le kit rail DIN proposé en option par Moxa. Prévoyez une alimentation 12 à 48 V CC adaptée à l'armoire, par exemple une alimentation rail DIN 24 V CC.
Documentation
Questions fréquentes
Quelle différence entre les NPort 5110A, 5130A et 5150A ?
Le 5110A ne gère que le RS-232, le 5130A le RS-422 et le RS-485, et le 5150A accepte les trois normes, sélectionnées par configuration. Le boîtier, l'alimentation 12 à 48 V CC et les modes de fonctionnement sont identiques.
Le NPort 5100A convertit-il le Modbus RTU en Modbus TCP ?
Non. Le NPort transporte les trames série telles quelles sur TCP ou UDP, ou via un port COM virtuel. Si le superviseur attend du Modbus TCP natif, il faut une passerelle Modbus de la gamme Moxa MGate.
Combien de postes peuvent dialoguer avec l'équipement série ?
Jusqu'à 8 hôtes TCP peuvent se connecter au port série en même temps, ce qui permet par exemple à un superviseur et à un poste de maintenance de lire le même équipement.
Peut-on l'installer dans une armoire non chauffée ?
Oui avec les versions -T, qualifiées de -40 à 75 °C. Les versions standard fonctionnent de 0 à 60 °C. Toutes disposent d'une protection contre les surtensions sur l'alimentation, le port série et l'Ethernet.
Comment le fixer sur un rail DIN ?
Le boîtier est prévu pour un usage sur bureau ou une fixation murale. Un kit rail DIN est proposé en option par Moxa pour l'installer dans une armoire électrique.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le NPort 5100A
Précisez le type d'équipement série, le nombre d'unités et l'environnement d'installation : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les versions retenues.
