ATOP SE5908A - Serveur de ports série 8 ports IEC 61850-3, double alimentation
- 8 ports série RS-232/422/485 jusqu'à 921,6 kbit/s, isolation 3 kV en option
- 6 ports Ethernet : RJ45 10/100 ou emplacements SFP 100BASE-FX
- Alimentation redondante 24-48 VDC ou haute tension 100-240 VAC / 100-370 VDC
- Certifié IEC 61850-3 et IEEE 1613, fonctionnement -40 à 80 °C
- OpenVPN et IPsec, SNMP v3, alertes SMTP/TLS, rack 1U
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Ports série intégrés, Ports SFP / fibre, VPN |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Variante | Série DB9, bornier ou bornier isolé 3 kV ; Ethernet RJ45 ou SFP ; alimentation 24-48 VDC ou HV |
| Ports série | 8, DB9 mâle ou bornier 5 points 5,08 mm |
| Ports Ethernet | 6 x RJ45 10/100 ou 6 x SFP 100BASE-FX |
| Format | Rack 19 pouces 1U, 440,6 x 44 x 309 mm, 4 kg |
| Connecteur série | DB9 mâle, Bornier, Bornier isolé 3 kV |
| Ethernet | 6 x SFP 100BASE-FX, 6 x RJ45 10/100 |
| Alimentation (version) | 24-48 VDC redondante, HV 100-240 VAC / 100-370 VDC redondante |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-485
- RS-232
- RS-422
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le serveur série IEC 61850-3 ATOP SE5908A relie huit équipements RS-232, RS-422 ou RS-485 à un réseau Ethernet cuivre ou fibre. Certifié pour les postes électriques, il fonctionne de -40 à 80 °C et reçoit deux alimentations redondantes.
Il s'adresse aux exploitants de postes HTA, de centrales de production, de datacenters et de sites industriels qui exigent une disponibilité élevée. Les versions HV se branchent sur 100-240 VAC ou sur une batterie 100-370 VDC. Il complète nos serveurs de ports série et la gamme ATOP.
Points forts du SE5908A
- 8 ports série RS-232/422/485, de 1 200 à 921 600 bit/s
- Connecteur DB9 mâle, bornier 5 points ou bornier isolé 3 kV
- 6 ports Ethernet : RJ45 10/100 ou SFP 100BASE-FX pour la fibre
- Deux entrées redondantes 24-48 VDC ou HV 100-240 VAC / 100-370 VDC
- Certifié IEC 61850-3 et IEEE 1613, ESD et salves de niveau 4
- Fonctionnement de -40 à 80 °C
- OpenVPN client et serveur, IPsec, RSTP, SNMP v3, alertes SMTP/TLS
- Rack 19 pouces 1U, environ 20 W, garantie 5 ans
Applications en bâtiment et sur site technique
- Postes électriques et sous-stations : remonter relais de protection et compteurs série vers le SCADA
- Datacenters : superviser les liaisons série des TGBT, groupes électrogènes et onduleurs avec une alimentation doublée
- Sites industriels : raccorder en fibre des automates série situés dans des zones perturbées
- Réseaux de chaleur et collectivités : télégestion sécurisée par VPN de sites distants
Intégration et compatibilité
Chaque port série fonctionne en TCP serveur (4 connexions), TCP client, UDP, Virtual COM (RFC 2217, Windows et Linux), tunnel ou console SSH. Les trames sont transportées sans modification, ce qui convient au Modbus RTU, au DNP3 série ou aux protocoles propriétaires.
Le SE5908A se supervise en SNMP v1, v2c et v3, envoie ses alertes par e-mail SMTP/TLS et se configure par interface web HTTPS, Telnet, console ou utilitaire ATOP. RSTP sécurise les liaisons réseau ; les versions SFP prolongent les liens en fibre (voir nos convertisseurs fibre et modules SFP).
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1SE5908A0001G (SE5908A-6SFP) | DB9 mâle, 6 x SFP 100BASE-FX, 24-48 VDC redondante | Armoire alimentée en 24 ou 48 VDC, liaisons fibre |
| 1P1SE5908A0002G (SE5908A-6SFP-TB) | Bornier, 6 x SFP 100BASE-FX, 24-48 VDC redondante | Armoire alimentée en 24 ou 48 VDC, liaisons fibre |
| 1P1SE5908A0003G (SE5908A-6SFP-Sis) | Bornier isolé 3 kV, 6 x SFP 100BASE-FX, 24-48 VDC redondante | Armoire alimentée en 24 ou 48 VDC, liaisons fibre |
| 1P1SE5908A0004G (SE5908A-6SFP-HV) | DB9 mâle, 6 x SFP 100BASE-FX, HV 100-240 VAC / 100-370 VDC redondante | Poste électrique, batterie 110/220 VDC, liaisons fibre |
| 1P1SE5908A0005G (SE5908A-6SFP-TB-HV) | Bornier, 6 x SFP 100BASE-FX, HV 100-240 VAC / 100-370 VDC redondante | Poste électrique, batterie 110/220 VDC, liaisons fibre |
| 1P1SE5908A0006G (SE5908A-6SFP-Sis-HV) | Bornier isolé 3 kV, 6 x SFP 100BASE-FX, HV 100-240 VAC / 100-370 VDC redondante | Poste électrique, batterie 110/220 VDC, liaisons fibre |
| 1P1SE5908A0007G (SE5908A) | DB9 mâle, 6 x RJ45 10/100, 24-48 VDC redondante | Armoire alimentée en 24 ou 48 VDC |
| 1P1SE5908A0008G (SE5908A-TB) | Bornier, 6 x RJ45 10/100, 24-48 VDC redondante | Armoire alimentée en 24 ou 48 VDC |
| 1P1SE5908A0009G (SE5908A-Sis) | Bornier isolé 3 kV, 6 x RJ45 10/100, 24-48 VDC redondante | Armoire alimentée en 24 ou 48 VDC |
| 1P1SE5908A000AG (SE5908A-HV) | DB9 mâle, 6 x RJ45 10/100, HV 100-240 VAC / 100-370 VDC redondante | Poste électrique, batterie 110/220 VDC |
| 1P1SE5908A000BG (SE5908A-TB-HV) | Bornier, 6 x RJ45 10/100, HV 100-240 VAC / 100-370 VDC redondante | Poste électrique, batterie 110/220 VDC |
| 1P1SE5908A000CG (SE5908A-Sis-HV) | Bornier isolé 3 kV, 6 x RJ45 10/100, HV 100-240 VAC / 100-370 VDC redondante | Poste électrique, batterie 110/220 VDC |
Caractéristiques techniques
| Ports série | 8 x RS-232/422/485 par logiciel |
| Connecteur série | DB9 mâle (RS-232 en mode 5 broches) ou bornier 5 points 5,08 mm |
| Isolation série | 3 kV (versions Sis) |
| Débit série | 1 200 à 921 600 bit/s |
| Format | 5 à 8 bits ; parité aucune, paire, impaire, marque, espace ; 1 ou 2 bits de stop |
| Contrôle de flux | Aucun, Xon/Xoff, RTS/CTS (RS-232) |
| Ports Ethernet | 6 x RJ45 10/100BASE-T(X) ou 6 x SFP 100BASE-FX |
| Protocoles | IPv4, ICMP, TCP, UDP, DHCP client, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC 2217, RSTP 802.1D-2004, PPTP, SMTP/TLS |
| Sécurité réseau | OpenVPN client et serveur, IPsec, jusqu'à 37,9 Mbit/s |
| Alimentation | Redondante 24-48 VDC (19,2 à 52,8 VDC) ou HV 100-240 VAC (85 à 264 VAC) / 100-370 VDC |
| Courant d'entrée | 0,73 A sous 24 VDC ; 0,35 A sous 100 VAC ; 0,20 A sous 100 VDC |
| Consommation | Environ 20 W |
| Connecteur d'alimentation | Bornier 10 points, protection contre l'inversion de polarité |
| Boîtier | Métal SPCC, IP30 |

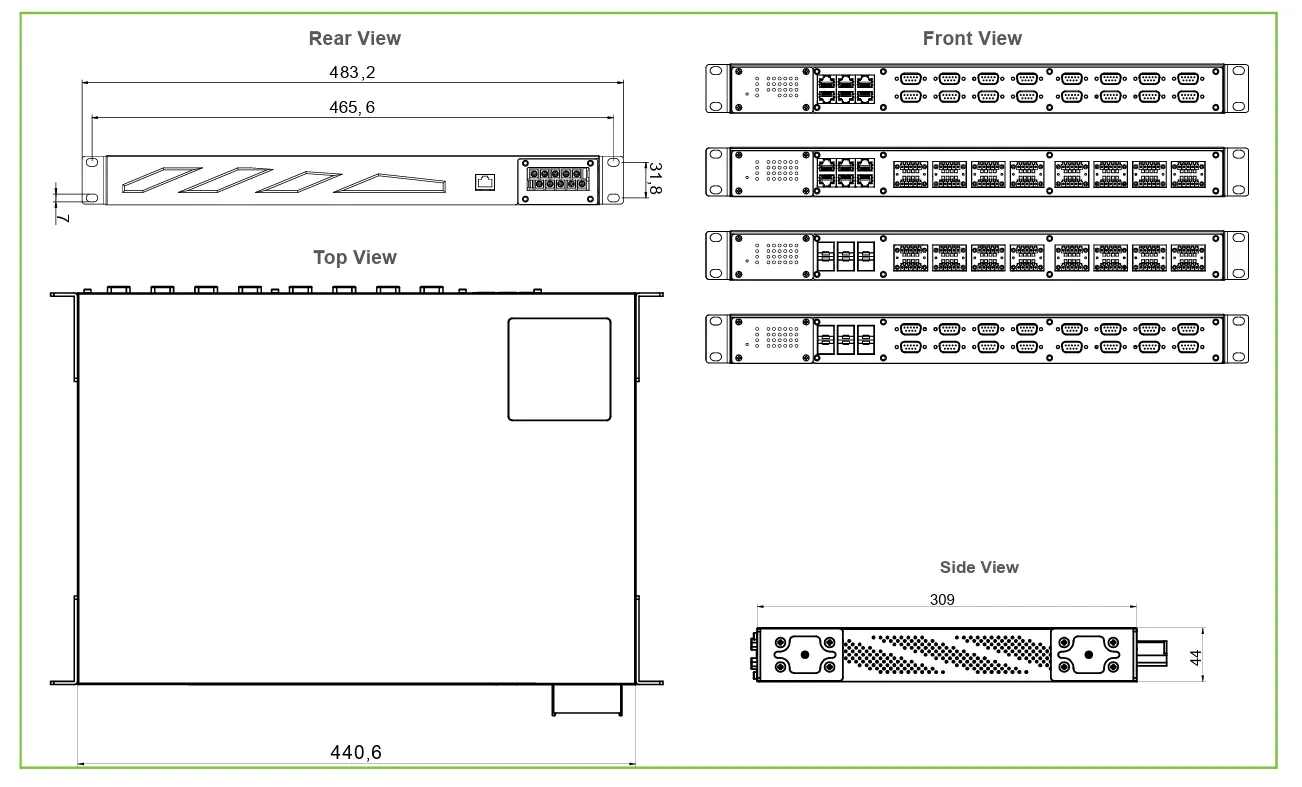

| Dimensions (L x H x P) | 440,6 x 44 x 309 mm, 1U |
| Poids | 4 kg |
| Montage | Rack 19 pouces, kit fourni |
| Température de fonctionnement | -40 à 80 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Sécurité | EN 61010-1, EN 61010-2-201 |
| CEM | IEC 61850-3, IEEE 1613, FCC partie 15 classe A, EN 55032 classe A, EN 61000-6-2, EN 61000-6-4 |
| Chocs, chute, vibrations | MIL-STD-810F |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Ports SFP / fibre, VPN, Ports série intégrés
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Variante
- Série DB9, bornier ou bornier isolé 3 kV ; Ethernet RJ45 ou SFP ; alimentation 24-48 VDC ou HV
- Ports série
- 8, DB9 mâle ou bornier 5 points 5,08 mm
- Ports Ethernet
- 6 x RJ45 10/100 ou 6 x SFP 100BASE-FX
- Format
- Rack 19 pouces 1U, 440,6 x 44 x 309 mm, 4 kg
- Connecteur série
- DB9 mâle, Bornier, Bornier isolé 3 kV
- Ethernet
- 6 x SFP 100BASE-FX, 6 x RJ45 10/100
- Alimentation (version)
- 24-48 VDC redondante, HV 100-240 VAC / 100-370 VDC redondante
Contenu et accessoires compatibles
Le kit de montage en rack est fourni. Accessoires ATOP en option : alimentation rail DIN SDR-75-24, tresse de masse GDC-120, adaptateur DB9 femelle vers bornier et modules SFP AXFD-1314-0523 et AXFD-1314-0553.
Documentation
Questions fréquentes
Quelle différence avec le SE5908 ?
Le SE5908A vise les environnements sévères : certification IEC 61850-3 et IEEE 1613, plage de -40 à 80 °C, double alimentation redondante avec option haute tension, 6 ports Ethernet RJ45 ou SFP et isolation 3 kV en option. Le SE5908 garde 2 ports Ethernet, une alimentation simple et une plage de -20 à 70 °C.
Que signifie la version HV ?
Les références HV acceptent sur leurs deux entrées redondantes 100 à 240 VAC ou 100 à 370 VDC. Elles se raccordent directement au secteur ou à une batterie 110 ou 220 VDC de poste électrique, sans alimentation intermédiaire.
Les modules SFP sont-ils fournis ?
Non, ils ne font pas partie de la référence. ATOP propose en option ses SFP 155 Mbit/s 1310 nm avec diagnostic DDMI : multimode 2 km (AXFD-1314-0523) ou monomode 30 km (AXFD-1314-0553), tous deux en -40 à 85 °C.
Le connecteur DB9 gère-t-il toutes les lignes RS-232 ?
Selon la fiche technique, les modèles DB9 ne prennent en charge le RS-232 qu'en mode 5 broches. Pour du RS-422 ou RS-485 câblé en paire torsadée, les versions bornier sont plus pratiques.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le SE5908A
Précisez la connectique série, le média Ethernet et la source d'alimentation : nous répondons sous 24 h ouvrées avec la référence adaptée. Tarifs selon quantités.
