ATOP SFP - Module SFP industriel fibre ou RJ45, 100 Mbit/s à 10 Gbit/s
- 13 références : fibre 155 Mbit/s, 1,25 Gbit/s, 10 Gbit/s et SFP vers RJ45
- Distances fibre de 300 m (10G multimode) à 40 km (Gigabit monomode)
- Plage industrielle -40 à 85 °C sur toute la gamme
- Sécurité UL/TÜV sur les modules fibre
- Versions RJ45 en Cat5 ; SFP+ RJ45 jusqu'à 10 Gbit/s en Cat6a/7
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Fonctions réseau | 10 Gigabit, Gigabit, Ports SFP / fibre |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Switchs, routeurs et serveurs série ATOP à emplacement SFP ou SFP+ |
| Variante | Débit 100 Mbit/s, 1 Gbit/s ou 10 Gbit/s ; fibre multimode, monomode ou RJ45 |
| Connecteur | Fibre duplex ou RJ45 selon la version |
| Température de fonctionnement | -40 à 85 °C |
| Distance | 300 m à 40 km en fibre |
| Débit | 155 Mbit/s, 1,25 Gbit/s, 10 Gbit/s, 10/100 Mbit/s, 1000 Mbit/s, 10/100/1000 Mbit/s, 10 Gbit/s (SFP+) |
| Média | Multimode 1310 nm 2 km, Monomode 1310 nm 30 km, Multimode 850 nm 550 m, Monomode 1310 nm 10 km, Monomode 1310 nm 40 km, Multimode 850 nm 300 m, Monomode 1310 nm 20 km, RJ45 cuivre |
- Aucune (filaire)
- Ethernet
- Fibre optique
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les modules SFP industriels ATOP équipent les ports SFP et SFP+ des switchs, routeurs et serveurs série de la marque. Ils couvrent la fibre multimode et monomode de 100 Mbit/s à 10 Gbit/s, ainsi que le cuivre RJ45, avec une plage de -40 à 85 °C.
Ils servent aux intégrateurs et DSI qui relient des armoires distantes, des bâtiments d'un même campus ou des sites éloignés. Voir aussi nos convertisseurs fibre et modules SFP et les switchs Ethernet industriels de la gamme ATOP.
Points forts du SFP
- 155 Mbit/s : multimode 2 km ou monomode 30 km à 1310 nm
- 1,25 Gbit/s : multimode 550 m (850 nm) ou 2 km, monomode 10 ou 40 km
- 10 Gbit/s : multimode 300 m, monomode 10 ou 20 km
- SFP vers RJ45 : 10/100, 1000, 10/100/1000 Mbit/s et SFP+ multi-débit jusqu'à 10 Gbit/s
- Fonctionnement de -40 à 85 °C sur toute la gamme
Applications en bâtiment et sur site technique
- Campus tertiaires et hôpitaux : fibre entre bâtiments pour la GTB et la vidéo
- Datacenters : uplinks 10 Gbit/s entre baies
- Parkings, stations et sites isolés : liaisons de plusieurs kilomètres en monomode
Intégration et compatibilité
Les modules s'insèrent dans un emplacement SFP (ou SFP+ pour les modèles 10 Gbit/s) de l'équipement hôte ; les versions RJ45 sont alimentées en 3,3 V par celui-ci. Sur une liaison fibre, les deux extrémités doivent utiliser le même débit, la même longueur d'onde et le même type de fibre. Le module ne fait que transporter les trames : BACnet/IP, Modbus TCP ou flux vidéo passent sans aucun réglage.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 522AXFD1314001G (AXFD-1314-0523) | Fast Ethernet multimode 1310 nm, 2 km | Liaison intra-site, fibre multimode existante |
| 522AXFD1314011G (AXFD-1314-0553) | Fast Ethernet monomode 1310 nm, 30 km | Liaison longue distance en 100 Mbit/s |
| 522AXGD5854001G (AXGD-5854-0513) | Gigabit multimode 850 nm VCSEL, 550 m | Rocade courte entre baies ou étages |
| 522AXGD1354001G (AXGD-1354-0523) | Gigabit multimode 1310 nm, 2 km | Campus sur fibre multimode |
| 522AXGD1354011G (AXGD-1354-0533) | Gigabit monomode 1310 nm, 10 km | Liaison inter-bâtiments |
| 522AXGD3354001G (AXGD-3354-0593) | Gigabit monomode 1310 nm DFB, 40 km | Liaison inter-sites |
| 522AXXE5886001G (AXXE-5886-05B3) | 10 Gigabit multimode 850 nm, 300 m | Uplink de cœur de réseau en salle |

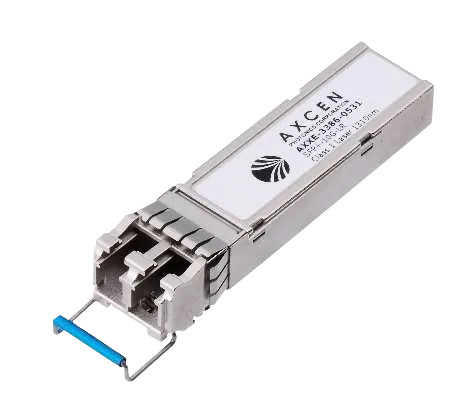

| 522AXXE3386001G (AXXE-3386-0533) | 10 Gigabit monomode 1310 nm, 10 km | Dorsale 10G de campus |
| 522AXXE3386011G (AXXE-3386-0583) | 10 Gigabit monomode 1310 nm, 20 km | Dorsale 10G longue distance |
| 522SFP8008I001G (AOPT-SFP-8008I) | SFP vers RJ45 10/100, Cat5 | Port SFP 100 Mbit/s raccordé en cuivre |
| 522AOPTSFP0071G (AOPT-SFP-8005I) | SFP vers RJ45 1000 Mbit/s, SERDES | Port SFP Gigabit raccordé en cuivre |
| 522AOPTSFP0081G (AOPT-SFP-8007I) | SFP vers RJ45 10/100/1000, SGMII | Équipement cuivre à vitesse variable |
| 522AOPTSFP0111G (AOPT-SFP-NBTI-RJ45) | SFP+ vers RJ45 multi-débit 100 Mbit/s à 10 Gbit/s | Serveur 10GBASE-T sur port SFP+ |
Caractéristiques techniques
| Débits | 155 Mbit/s, 1,25 Gbit/s, 10 Gbit/s ; RJ45 10/100 à 10 Gbit/s |
| Longueurs d'onde | 850 nm ou 1310 nm |
| Distances fibre | 300 m à 40 km selon la référence |
| Câble cuivre | Cat5 ; Cat5e jusqu'à 5 Gbit/s et Cat6a/7 en 10 Gbit/s (NBTI-RJ45) |
| Alimentation | 3,3 V par l'équipement hôte (versions RJ45) |
| Température de fonctionnement | -40 à 85 °C |
| Sécurité | UL/TÜV (versions fibre) |
| Diagnostic | DDMI sur les modèles AXFD-1314 155 Mbit/s |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Fonctions réseau
- Gigabit, 10 Gigabit, Ports SFP / fibre
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Switchs, routeurs et serveurs série ATOP à emplacement SFP ou SFP+
- Variante
- Débit 100 Mbit/s, 1 Gbit/s ou 10 Gbit/s ; fibre multimode, monomode ou RJ45
- Connecteur
- Fibre duplex ou RJ45 selon la version
- Température de fonctionnement
- -40 à 85 °C
- Distance
- 300 m à 40 km en fibre
- Débit
- 155 Mbit/s, 1,25 Gbit/s, 10 Gbit/s, 10/100 Mbit/s, 1000 Mbit/s, 10/100/1000 Mbit/s, 10 Gbit/s (SFP+)
- Média
- Multimode 1310 nm 2 km, Monomode 1310 nm 30 km, Multimode 850 nm 550 m, Monomode 1310 nm 10 km, Monomode 1310 nm 40 km, Multimode 850 nm 300 m, Monomode 1310 nm 20 km, RJ45 cuivre
Documentation
Questions fréquentes
Comment choisir entre multimode et monomode ?
Le choix dépend de la fibre déjà posée. Le multimode couvre 300 m à 2 km selon le débit, le monomode va de 10 à 40 km. Les deux extrémités doivent utiliser le même type de fibre, la même longueur d'onde et le même débit.
Ces SFP fonctionnent-ils dans une armoire extérieure ?
Oui, toute la gamme est donnée pour -40 à 85 °C, ce qui couvre les coffrets non climatisés en toiture, parking ou local technique extérieur, dans la limite de la plage de l'équipement hôte.
À quoi sert un SFP vers RJ45 ?
Il transforme un emplacement SFP en port cuivre. C'est utile quand un switch n'a plus de port RJ45 libre ou pour raccorder un serveur en 10GBASE-T sur un port SFP+ avec le modèle AOPT-SFP-NBTI-RJ45.
À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le SFP
Indiquez le type de fibre, la distance et l'équipement hôte : réponse sous 24 h ouvrées avec le bon choix de module. Tarifs selon quantités.
