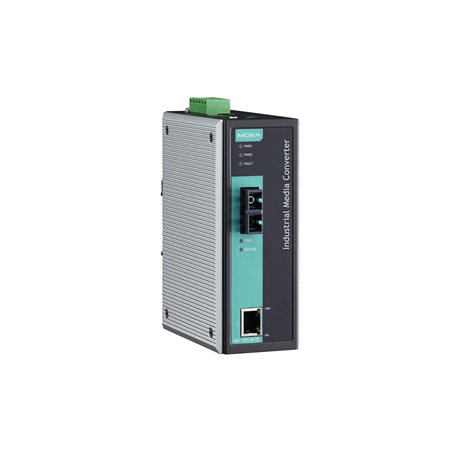

Moxa IMC-101 - Convertisseur Ethernet vers fibre avec relais d'alarme
- 1 port RJ45 10/100 vers 1 port fibre 100BaseFX SC ou ST
- Portée 5 km en multimode, 40 ou 80 km en monomode
- Double alimentation 12 à 45 V CC et sortie relais d'alarme
- UL/cUL Classe I Division 2, ATEX zone 2, DNV
- 0 à 60 °C ou -40 à 75 °C (versions -T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Entrées et sorties | Sortie relais |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Variante | Fibre multimode SC ou ST (5 km), monomode SC 40 km ou 80 km (-80), température standard ou -T |
| Ports | 1 RJ45 10/100BaseT(X) ; 1 port 100BaseFX SC ou ST |
| Portée fibre | 5 km multimode, 40 km ou 80 km monomode |
| Alarme | Sortie relais sur défaut d'alimentation ou coupure de port |
| Température de fonctionnement | 0 à 60 °C ou -40 à 75 °C (-T) |
| Zones dangereuses | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 |
| Fibre | Multimode SC (5 km), Multimode ST (5 km), Monomode SC (40 km), Monomode SC (80 km) |
| Température | 0 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur Ethernet fibre industriel Moxa IMC-101 transporte un lien 10/100 Mb/s sur fibre optique 100BaseFX, jusqu'à 5 km en multimode et 40 ou 80 km en monomode. Il se distingue par sa double entrée d'alimentation et par sa sortie relais qui signale une coupure d'alimentation ou de port.
C'est le choix des réseaux de supervision qui doivent être surveillés : la sortie relais peut être câblée sur une entrée d'automate ou de centrale d'alarme pour remonter un défaut à la GTB. Les certifications Classe I Division 2, ATEX zone 2 et DNV ouvrent l'usage aux sites industriels exigeants. Voir nos convertisseurs fibre et modules SFP et la gamme Moxa.
Points forts du IMC-101
- 1 port RJ45 10/100BaseT(X) avec auto-négociation et auto MDI/MDI-X
- 1 port 100BaseFX : multimode SC ou ST (5 km), monomode SC (40 km ou 80 km)
- Double entrée d'alimentation 12 à 45 V CC pour la redondance
- Sortie relais d'alarme sur défaut d'alimentation ou coupure de port
- Link Fault Pass-Through (LFPT) pour répercuter la coupure fibre côté cuivre
- Isolation magnétique 1,5 kV intégrée, immunité CEM renforcée (surtension 2 kV)
- UL/cUL Classe I Division 2 groupes A, B, C, D, ATEX zone 2, DNV
Applications en bâtiment et sur site technique
- Dorsale fibre de GTB entre bâtiments d'un campus, avec remontée d'alarme sur coupure
- Raccordement de sous-stations, postes de relevage ou réservoirs d'un réseau d'eau jusqu'à 80 km
- Réseau de supervision de tunnels et de parkings souterrains avec version -40 à 75 °C
- Sites industriels classés zone 2 : chaufferies, stockages, unités de process
Intégration et compatibilité
Non administrable et transparent, l'IMC-101 laisse passer tous les protocoles IP (BACnet/IP, Modbus TCP, SNMP, vidéo IP) sans configuration. La fonction LFPT coupe le lien cuivre lorsque la fibre est interrompue, ce qui permet au switch en amont de basculer sur un chemin redondant.
Les deux entrées d'alimentation se raccordent sur bornier et peuvent provenir de deux sources distinctes. Le contact relais se câble sur une entrée TOR d'automate ou de module d'entrées et sorties pour signaler le défaut. Moxa recommande un atténuateur avec les modèles monomodes sur les liaisons courtes.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IMC-101-M-SC | 100BaseFX multimode SC, 5 km, 0 à 60 °C | Liaison sur site en fibre multimode |
| IMC-101-M-SC-T | 100BaseFX multimode SC, 5 km, -40 à 75 °C | Liaison sur site en fibre multimode |
| IMC-101-M-ST | 100BaseFX multimode ST, 5 km, 0 à 60 °C | Liaison sur site en fibre multimode |
| IMC-101-M-ST-T | 100BaseFX multimode ST, 5 km, -40 à 75 °C | Liaison sur site en fibre multimode |
| IMC-101-S-SC | 100BaseFX monomode SC, 40 km, 0 à 60 °C | Liaison entre bâtiments ou sites éloignés |
| IMC-101-S-SC-T | 100BaseFX monomode SC, 40 km, -40 à 75 °C | Liaison entre bâtiments ou sites éloignés |
| IMC-101-S-SC-80 | 100BaseFX monomode SC, 80 km, 0 à 60 °C | Très longue distance entre sites |
| IMC-101-S-SC-80-T | 100BaseFX monomode SC, 80 km, -40 à 75 °C | Très longue distance entre sites |
Caractéristiques techniques
| Port cuivre | 1 x RJ45 10/100BaseT(X), auto-négociation, auto MDI/MDI-X, isolation magnétique 1,5 kV |
| Port fibre | 1 x 100BaseFX, SC ou ST multimode, SC monomode |
| Fibre multimode | 1300 nm ; 4 km en OM1, 5 km en 50/125 µm ; budget optique 12 dB |
| Fibre monomode 40 km | G.652, 1310 nm, budget optique 29 dB |
| Fibre monomode 80 km (-80) | G.652, 1550 nm, budget optique 29 dB |
| Alarme | Sortie relais sur défaut d'alimentation et coupure de port |
| Alimentation | 12 à 45 V CC, entrées redondantes sur bornier, 200 mA ; protection contre les surintensités |
| Boîtier | Métal, IP30 |
| Dimensions | 53,6 x 135 x 105 mm |
| Poids | 630 g |
| Montage | Rail DIN |
| Température de fonctionnement | 0 à 60 °C ; -40 à 75 °C (modèles -T) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A ; surtension 2 kV alimentation, 1 kV signal |
| Sécurité | UL 60950-1, UL 508 |
| Zones dangereuses | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 |
| Maritime | DNV |
| MTBF | 401 000 h (MIL-HDBK-217F) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Entrées et sorties
- Sortie relais
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Variante
- Fibre multimode SC ou ST (5 km), monomode SC 40 km ou 80 km (-80), température standard ou -T
- Ports
- 1 RJ45 10/100BaseT(X) ; 1 port 100BaseFX SC ou ST
- Portée fibre
- 5 km multimode, 40 km ou 80 km monomode
- Alarme
- Sortie relais sur défaut d'alimentation ou coupure de port
- Température de fonctionnement
- 0 à 60 °C ou -40 à 75 °C (-T)
- Zones dangereuses
- UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2
- Fibre
- Multimode SC (5 km), Multimode ST (5 km), Monomode SC (40 km), Monomode SC (80 km)
- Température
- 0 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
- Fournis : le convertisseur, un guide d'installation
- En option : alimentation rail DIN 24 V CC 120 W NDR-120-24
Documentation
Questions fréquentes
Quelle différence entre l'IMC-101 et l'IMC-21A ?
L'IMC-101 ajoute une double entrée d'alimentation, une sortie relais d'alarme, une version monomode 80 km et les certifications Classe I Division 2, ATEX zone 2 et DNV. L'IMC-21A est un modèle d'entrée de gamme plus compact.
Que signale la sortie relais ?
Elle bascule en cas de défaut d'une alimentation ou de coupure de port. Câblée sur un automate ou un module d'entrées TOR, elle remonte l'alarme à la supervision.
Quelle référence pour 80 km ?
Les IMC-101-S-SC-80 et IMC-101-S-SC-80-T utilisent une fibre monomode à 1550 nm et atteignent 80 km. Les IMC-101-S-SC atteignent 40 km à 1310 nm.
Les références sont-elles certifiées IECEx ?
Les références proposées ici sont certifiées UL/cUL Classe I Division 2 et ATEX zone 2. La certification IECEx concerne les versions -IEX, disponibles sur demande.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le IMC-101
Indiquez la portée, le connecteur et la plage de température souhaités : nous vous répondons sous 24 h ouvrées avec une offre selon vos quantités. Nos techniciens peuvent valider le budget optique de votre liaison.
