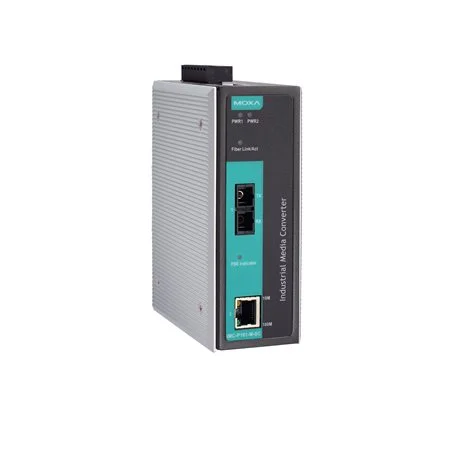

Convertisseur fibre PoE industriel Moxa IMC-P101-M-SC pour rail DIN, vue produit

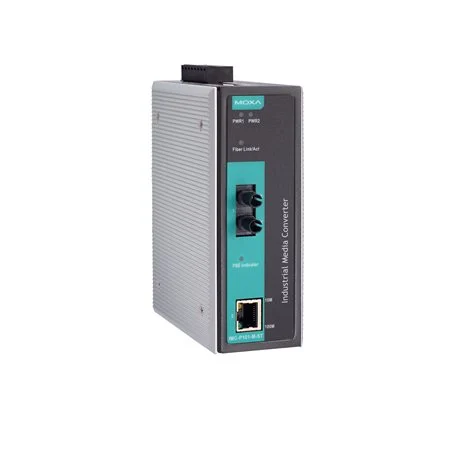

Moxa IMC-P101-S-ST avec fibre monomode ST et port PoE RJ45
Convertisseur fibre PoE industriel Moxa IMC-P101-M-SC pour rail DIN, vue produit
Moxa IMC-P101-S-ST avec fibre monomode ST et port PoE RJ45
Convertisseur Gigabit Ethernet vers fibre Moxa IMC-21GA avec slot SFP, vue produit
Moxa IMC-21GA - Convertisseur Gigabit Ethernet vers fibre SC ou SFP
Revenir aux produits
Convertisseur fibre PoE+ Moxa IMC-P21A-G2-M-SC pour rail DIN, vue produit
Moxa IMC-P21A-G2 - Convertisseur fibre 100 Mb/s avec port PoE+ 36 W
Moxa
8 versions

Moxa IMC-P101 - Convertisseur Ethernet vers fibre avec port PoE 30 W

  • 1 port RJ45 10/100 PoE jusqu'à 30 W vers 1 port fibre 100BaseFX
  • Multimode SC ou ST (5 km) ou monomode SC ou ST (40 km)
  • Double alimentation 12 à 57 V CC et relais d'alarme
  • Boîtier métal rail DIN, immunité CEM renforcée (ESD 8 kV)
  • 0 à 60 °C ou -40 à 75 °C (versions -T), garantie 5 ans
Connectivité radioAucune (filaire)
Interfaces et bus de terrainEthernet, Fibre optique
UsageGTB / intégration BMS, Réseau industriel, Sécurité des locaux
AlimentationTrès basse tension DC (5 à 60 V)
Type de montageRail DIN
Nombre de ports Ethernet1 port
Fonctions réseauNon administrable, PoE (fournit l'alimentation), Ports SFP / fibre
Entrées et sortiesSortie relais
VarianteFibre multimode ou monomode, SC ou ST, température standard ou -T
Ports1 RJ45 10/100 PoE ; 1 port 100BaseFX SC ou ST
PoEJusqu'à 30 W, IEEE 802.3at (révision matérielle 1.1.0 et suivantes)
AlarmeSortie relais sur défaut d'alimentation
Température de fonctionnement0 à 60 °C ou -40 à 75 °C (-T)
FibreMultimode SC (5 km), Multimode ST (5 km), Monomode SC (40 km), Monomode ST (40 km)
Température0 à 60 °C (standard), -40 à 75 °C (étendue, -T)
  • Aucune (filaire)
  • Ethernet
  • Fibre optique

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.

  • Tarif professionnel sur devisRéponse sous 24 h ouvrées
  • Délai à la commandePrécisé dans votre devis
  • Conseil technique avant-venteChoix du matériel, protocoles et intégration
  • Tarif selon les quantitésIndiquez vos volumes dans la demande
Fiche technique PDFUn conseiller : 01 34 91 90 20

Le convertisseur fibre PoE industriel Moxa IMC-P101 convertit une liaison optique 100BaseFX en port RJ45 10/100 Mb/s qui alimente l'équipement raccordé, jusqu'à 30 W. Il permet d'installer une caméra IP, un point d'accès ou un interphone loin du local réseau, avec une seule fibre et sans alimentation locale pour l'équipement.

Pensé pour les environnements sévères, il dispose d'une double entrée d'alimentation, d'une sortie relais d'alarme en cas de défaut d'alimentation et de versions -T fonctionnant de -40 à 75 °C. Voir nos switchs PoE industriels, nos convertisseurs fibre et la gamme Moxa.

Points forts du IMC-P101

  • Port RJ45 10/100BaseT(X) PoE jusqu'à 30 W, auto-négociation et auto MDI/MDI-X
  • IEEE 802.3at (PoE+) à partir de la révision matérielle 1.1.0, 802.3af sur la révision 1.0.1
  • Fibre 100BaseFX multimode (4 km en OM1, 5 km en 50/125 µm) ou monomode (40 km), SC ou ST
  • Double entrée d'alimentation 12 à 57 V CC (révision 1.1.0 et suivantes)
  • Sortie relais d'alarme sur défaut d'alimentation
  • Modes store-and-forward et pass-through
  • Immunité CEM : ESD 8 kV contact, transitoires rapides 4 kV, surtension 2 kV

Applications en bâtiment et sur site technique

  • Caméra de vidéosurveillance en extérieur ou en tunnel, avec les versions -40 à 75 °C
  • Point d'accès Wi-Fi ou interphone IP en bâtiment annexe ou en guérite
  • Équipement PoE dans une sous-station ou un local technique éloigné, raccordé par fibre
  • Remontée d'un défaut d'alimentation vers la GTB par le contact relais

Intégration et compatibilité

Non administrable et transparent pour les protocoles IP, l'IMC-P101 se raccorde côté réseau à un switch équipé d'un port 100BaseFX compatible ou à un autre convertisseur. Il fait office de source PoE (PSE) pour tout appareil alimenté (PD) conforme.

Le contact relais se câble sur une entrée TOR d'automate ou de module d'entrées et sorties pour signaler un défaut d'alimentation. Avec les modèles monomodes sur liaison courte, Moxa recommande un atténuateur optique.

Versions disponibles

RéférenceDifférenceUsage conseillé
IMC-P101-M-SC100BaseFX Multimode SC (5 km), PoE, 0 à 60 °CLiaison sur site en fibre multimode
IMC-P101-M-SC-T100BaseFX Multimode SC (5 km), PoE, -40 à 75 °CLiaison sur site en fibre multimode
IMC-P101-M-ST100BaseFX Multimode ST (5 km), PoE, 0 à 60 °CLiaison sur site en fibre multimode
IMC-P101-M-ST-T100BaseFX Multimode ST (5 km), PoE, -40 à 75 °CLiaison sur site en fibre multimode
IMC-P101-S-SC100BaseFX Monomode SC (40 km), PoE, 0 à 60 °CÉquipement éloigné, liaison longue en monomode
IMC-P101-S-SC-T100BaseFX Monomode SC (40 km), PoE, -40 à 75 °CÉquipement éloigné, liaison longue en monomode
IMC-P101-S-ST100BaseFX Monomode ST (40 km), PoE, 0 à 60 °CÉquipement éloigné, liaison longue en monomode
IMC-P101-S-ST-T100BaseFX Monomode ST (40 km), PoE, -40 à 75 °CÉquipement éloigné, liaison longue en monomode

Caractéristiques techniques

Port cuivre1 x RJ45 10/100BaseT(X) PoE, isolation magnétique 1,5 kV
Port fibre1 x 100BaseFX, SC ou ST, multimode ou monomode
PoEJusqu'à 30 W ; IEEE 802.3at (rév. 1.1.0 et suivantes), 802.3af (rév. 1.0.1)
Fibre multimode1300 nm ; 4 km en OM1, 5 km en 50/125 µm ; budget optique 12 dB
Fibre monomodeG.652, 1310 nm, 40 km ; budget optique 29 dB
AlarmeSortie relais sur défaut d'alimentation
Alimentation12 à 57 V CC, 360 mA (rév. 1.1.0 et suivantes) ; 46 à 57 V (rév. 1.0.1 et antérieures) ; double entrée
BoîtierMétal
Dimensions144,5 x 122,3 x 51,65 mm
Poids532 g
MontageRail DIN
Température de fonctionnement0 à 60 °C ; -40 à 75 °C (modèles -T)
Température de stockage-40 à 85 °C
Humidité5 à 95 % sans condensation
CEMEN 55032/35, CISPR 32, FCC Part 15B classe A ; ESD 8 kV contact, 15 kV air
SécuritéUL 508, EN 62368-1
MTBF2 892 595 h (Telcordia SR332)
Garantie5 ans

Critères de sélection

Connectivité radio
Aucune (filaire)
Interfaces et bus de terrain
Ethernet, Fibre optique
Usage
GTB / intégration BMS, Sécurité des locaux, Réseau industriel
Alimentation
Très basse tension DC (5 à 60 V)
Type de montage
Rail DIN
Nombre de ports Ethernet
1 port
Fonctions réseau
Non administrable, PoE (fournit l'alimentation), Ports SFP / fibre
Entrées et sorties
Sortie relais
Variante
Fibre multimode ou monomode, SC ou ST, température standard ou -T
Ports
1 RJ45 10/100 PoE ; 1 port 100BaseFX SC ou ST
PoE
Jusqu'à 30 W, IEEE 802.3at (révision matérielle 1.1.0 et suivantes)
Alarme
Sortie relais sur défaut d'alimentation
Température de fonctionnement
0 à 60 °C ou -40 à 75 °C (-T)
Fibre
Multimode SC (5 km), Multimode ST (5 km), Monomode SC (40 km), Monomode ST (40 km)
Température
0 à 60 °C (standard), -40 à 75 °C (étendue, -T)

Documentation

Fiche technique Moxa IMC-P101PDFOuvrir : Fiche technique Moxa IMC-P101

Toutes les documentations Moxa

Questions fréquentes

Quelle puissance PoE fournit l'IMC-P101 ?

Jusqu'à 30 W sur son port RJ45. Les appareils de révision matérielle 1.1.0 et suivantes sont conformes IEEE 802.3at (PoE+).

Quelle alimentation prévoir ?

Les révisions matérielles 1.1.0 et suivantes acceptent 12 à 57 V CC sur deux entrées redondantes. Les anciennes révisions 1.0.1 demandaient 46 à 57 V.

Quelle différence avec l'IMC-P21A-G2 ?

L'IMC-P101 ajoute une sortie relais d'alarme, des versions -40 à 75 °C et une fibre monomode en ST. L'IMC-P21A-G2 est plus compact et monte jusqu'à 36 W en mode haute puissance.

Quelle distance de fibre ?

En multimode, 4 km sur OM1 et 5 km sur 50/125 µm. En monomode, 40 km sur fibre G.652.
