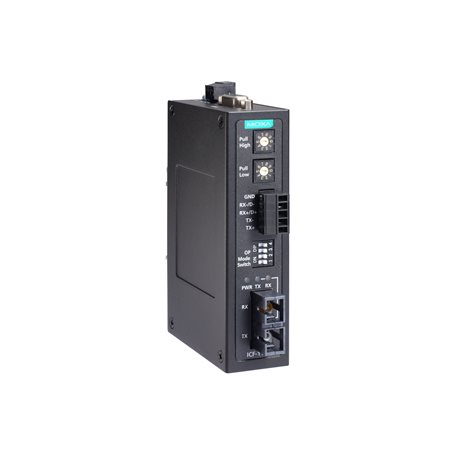

Moxa ICF-1150 - Convertisseur RS-232/422/485 vers fibre à 3 voies
- Communication à 3 voies : RS-232, RS-422/485 et fibre en simultané
- Portée 5 km en multimode ou 40 km en monomode, connecteur SC ou ST
- Isolation 2 kV sur les ICF-1150I, -40 à 85 °C sur les versions -T
- Polarisation RS-485 réglable par commutateur rotatif, 10 valeurs
- Rail DIN, 12 à 48 V CC, UL/cUL Classe I Division 2 et ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Fibre optique, Modbus RTU, RS-232, RS-422, RS-485 |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Variante | Isolation 2 kV (ICF-1150I), fibre multimode 5 km ou monomode 40 km, SC ou ST, -40 à 85 °C (-T) |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Portée | 5 km en multimode, 40 km en monomode |
| Température de fonctionnement | 0 à 60 °C ou -40 à 85 °C (-T) |
| Zones dangereuses | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 |
| Isolation | Sans, 2 kV |
| Fibre | Multimode (5 km), Monomode (40 km) |
| Connecteur | SC, ST |
| Température | 0 à 60 °C (standard), -40 à 85 °C (étendue, -T) |
- Aucune (filaire)
- Fibre optique
- RS-485
- RS-232
- RS-422
- Modbus RTU
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur série vers fibre optique Moxa ICF-1150 transporte des signaux RS-232, RS-422 ou RS-485 sur fibre, jusqu'à 5 km en multimode ou 40 km en monomode. Sa particularité : trois voies indépendantes. Une trame reçue sur un port est renvoyée simultanément sur les deux autres.
Concrètement, un technicien peut brancher son PC sur le port RS-232 pour observer ou interroger un bus RS-485 relié par fibre, sans convertisseur supplémentaire. Monté sur rail DIN, alimenté en 12 à 48 V CC et certifié pour les zones dangereuses, l'ICF-1150 s'adresse aux sites techniques exigeants. Voir aussi nos convertisseurs fibre et modules SFP et la gamme Moxa.
Points forts du ICF-1150
- Trois ports indépendants : RS-232 (DB9 femelle), RS-422/485 (bornier débrochable) et fibre
- Portée de 5 km en multimode et de 40 km en monomode
- 50 bit/s à 921,6 kbit/s, débits non standard acceptés, ADDC pour le RS-485
- Commutateur rotatif pour ajuster la polarisation RS-485 de 150 kilo-ohms à 485 ohms sans démonter le module
- Isolation 2 kV sur les modèles ICF-1150I
- Immunité renforcée : ESD 8 kV contact, surtension 4 kV sur l'alimentation
- UL/cUL Classe I Division 2 groupes A, B, C, D et ATEX zone 2
Applications en bâtiment et sur site technique
- Liaison fibre d'un bus Modbus RTU de comptage entre un poste de livraison HTA et le local GTB
- Remontée d'automates et de RTU d'un réseau d'eau ou d'une station de pompage vers le poste central
- Bus RS-485 de compteurs ou de lecteurs répartis entre plusieurs bâtiments d'un campus
- Sites industriels et locaux à atmosphère explosible de zone 2 (chaufferie gaz, stockage)
Intégration et compatibilité
L'ICF-1150 est transparent pour les protocoles : Modbus RTU, BACnet MS/TP ou protocole propriétaire passent sans paramétrage. L'ADDC gère automatiquement la direction des données RS-485. La terminaison (aucune, 120 ohms, 120 kilo-ohms) se sélectionne, et la polarisation offre dix valeurs (150 kilo-ohms, 10 kilo-ohms, 4,7 kilo-ohms, 3,3 kilo-ohms, 1 kilo-ohm, 909, 822, 770, 500 et 485 ohms) pour compenser la charge d'un bus très peuplé.
Les convertisseurs s'utilisent par paire ou plus, de part et d'autre de la fibre. Le port RS-232 reste disponible en permanence pour le diagnostic ou pour raccorder un équipement local. Pour remonter ensuite les données vers un réseau IP, associez-le à un serveur de ports série ou à une passerelle Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| ICF-1150-M-SC | fibre multimode 5 km, SC, 0 à 60 °C | Liaison standard sur site |
| ICF-1150-M-SC-T | fibre multimode 5 km, SC, -40 à 85 °C | Liaison standard sur site |
| ICF-1150-M-ST | fibre multimode 5 km, ST, 0 à 60 °C | Liaison standard sur site |
| ICF-1150-M-ST-T | fibre multimode 5 km, ST, -40 à 85 °C | Liaison standard sur site |
| ICF-1150-S-SC | fibre monomode 40 km, SC, 0 à 60 °C | Liaison standard sur site |
| ICF-1150-S-SC-T | fibre monomode 40 km, SC, -40 à 85 °C | Liaison standard sur site |
| ICF-1150-S-ST | fibre monomode 40 km, ST, 0 à 60 °C | Liaison standard sur site |
| ICF-1150-S-ST-T | fibre monomode 40 km, ST, -40 à 85 °C | Liaison standard sur site |
| ICF-1150I-M-SC | Isolé 2 kV, fibre multimode 5 km, SC, 0 à 60 °C | Bus RS-485 exposé aux écarts de potentiel |
| ICF-1150I-M-SC-T | Isolé 2 kV, fibre multimode 5 km, SC, -40 à 85 °C | Bus RS-485 exposé aux écarts de potentiel |
| ICF-1150I-M-ST | Isolé 2 kV, fibre multimode 5 km, ST, 0 à 60 °C | Bus RS-485 exposé aux écarts de potentiel |
| ICF-1150I-M-ST-T | Isolé 2 kV, fibre multimode 5 km, ST, -40 à 85 °C | Bus RS-485 exposé aux écarts de potentiel |
| ICF-1150I-S-SC | Isolé 2 kV, fibre monomode 40 km, SC, 0 à 60 °C | Bus RS-485 exposé aux écarts de potentiel |
| ICF-1150I-S-SC-T | Isolé 2 kV, fibre monomode 40 km, SC, -40 à 85 °C | Bus RS-485 exposé aux écarts de potentiel |
| ICF-1150I-S-ST | Isolé 2 kV, fibre monomode 40 km, ST, 0 à 60 °C | Bus RS-485 exposé aux écarts de potentiel |
| ICF-1150I-S-ST-T | Isolé 2 kV, fibre monomode 40 km, ST, -40 à 85 °C | Bus RS-485 exposé aux écarts de potentiel |
Caractéristiques techniques
| Ports série | RS-232 sur DB9 femelle ; RS-422/485 sur bornier 5 points |
| Débit | 50 bit/s à 921,6 kbit/s, débits non standard acceptés |
| RS-485 | ADDC ; terminaison aucune, 120 ohms ou 120 kilo-ohms ; polarisation réglable de 150 kilo-ohms à 485 ohms |
| Isolation | 2 kV (modèles I) |
| Fibre multimode (-M) | 50/125 µm ou 62,5/125 µm, 850 nm, 5 km, budget optique 15 dB |
| Fibre monomode (-S) | G.652, 1310 nm, 40 km, budget optique 20 dB |
| Puissance optique | Émission 0 à -8 dBm, réception 0 à -25 dBm |
| Connecteur fibre | SC ou ST selon la référence |
| Alimentation | 12 à 48 V CC sur bornier, 300 mA max, protection contre les surintensités |
| Boîtier | Métal, IP30 |
| Dimensions | 30,3 x 70 x 115 mm |
| Poids | 330 g |
| Montage | Rail DIN |
| Température de fonctionnement | 0 à 60 °C ; -40 à 85 °C (modèles -T) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A ; ESD 8 kV contact, 15 kV air ; surtension 4 kV alimentation, 1 kV signal |
| Sécurité | UL 61010-2-201 |
| Zones dangereuses | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 |
| MTBF | 792 085 h (Telcordia) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Fibre optique, RS-485, RS-232, RS-422, Modbus RTU
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Variante
- Isolation 2 kV (ICF-1150I), fibre multimode 5 km ou monomode 40 km, SC ou ST, -40 à 85 °C (-T)
- Débit série
- 50 bit/s à 921,6 kbit/s
- Portée
- 5 km en multimode, 40 km en monomode
- Température de fonctionnement
- 0 à 60 °C ou -40 à 85 °C (-T)
- Zones dangereuses
- UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2
- Isolation
- Sans, 2 kV
- Fibre
- Multimode (5 km), Monomode (40 km)
- Connecteur
- SC, ST
- Température
- 0 à 60 °C (standard), -40 à 85 °C (étendue, -T)
Contenu et accessoires compatibles
- Fournis : le convertisseur, un guide d'installation
- En option : alimentation rail DIN 24 V CC 45 W DR-4524, câbles série DB9 CBL-F9M9
Documentation
Questions fréquentes
Qu'est-ce que la communication à 3 voies ?
Les ports RS-232, RS-422/485 et fibre sont indépendants. Une donnée reçue sur l'un est renvoyée sur les deux autres. Un PC branché en RS-232 peut ainsi suivre ou interroger un bus RS-485 distant sans convertisseur supplémentaire.
Quelle différence entre l'ICF-1150 et le TCF-142 ?
Le TCF-142 utilise un seul mode série à la fois et se monte au mur. L'ICF-1150 offre RS-232 et RS-422/485 simultanés, un réglage fin de la polarisation, le montage sur rail DIN, une version isolée 2 kV et les certifications Classe I Division 2 et ATEX zone 2.
Pourquoi régler la polarisation RS-485 ?
Plus le nombre d'équipements sur un bus augmente, plus l'impédance de la ligne évolue. Le commutateur rotatif ajuste la polarisation parmi dix valeurs sans retirer le module du rail DIN.
Les références sont-elles certifiées IECEx ?
Les références proposées ici sont certifiées UL/cUL Classe I Division 2 et ATEX zone 2. La certification IECEx concerne les versions -IEX, disponibles sur demande.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le ICF-1150
Précisez l'isolation, le type de fibre, le connecteur et la plage de température : nous vous répondons sous 24 h ouvrées avec une offre selon vos quantités. Notre équipe vous aide à valider le budget optique et la topologie de votre bus.
