ATOP EF23 - Convertisseur de média industriel Fast Ethernet vers fibre SC
- Conversion 10/100BASE-T(X) RJ45 vers 100BASE-FX, connecteur SC
- Fibre multimode 2 km ou monomode 30 km, longueur d’onde 1310 nm
- Link Fault Pass-Through (LFP), trames jumbo de 9 Ko, réglages par commutateur DIP
- Alimentation 6 à 48 VDC, boîtier métal IP30 rail DIN
- Fonctionnement de -10 à 70 °C, CE et FCC, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Autonomie | Sans objet (alimenté) |
| Ports | 1 x RJ45 10/100BASE-T(X), 1 x 100BASE-FX connecteur SC |
| Connecteur | SC (fibre), RJ45, bornier 3 broches débrochable (alimentation) |
| Température de fonctionnement | -10 à 70 °C |
| Fibre | Multimode SC 2 km, Monomode SC 30 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le convertisseur fibre Fast Ethernet ATOP EF23 transforme un port cuivre RJ45 10/100 Mbit/s en liaison optique 100BASE-FX sur connecteur SC. Il prolonge un réseau Ethernet bien au-delà des 100 m du câble cuivre : 2 km en multimode, 30 km en monomode.
Il s'adresse aux intégrateurs GTB, sûreté et automatisme qui doivent relier un bâtiment annexe, une chaufferie, un poste de garde ou un local technique éloigné, ou traverser une zone perturbée par des câbles de puissance. Boîtier métal pour rail DIN, alimentation basse tension : il s'installe directement en armoire. Retrouvez l'ensemble de nos convertisseurs fibre et modules SFP et la gamme ATOP.
Points forts de l'EF23
- Conversion 10/100BASE-T(X) vers 100BASE-FX, connecteur SC
- Portée de 2 km en multimode ou 30 km en monomode, 1310 nm, débit optique 155 Mbit/s
- MDI/MDI-X et négociation automatiques côté cuivre
- Link Fault Pass-Through (LFP) pour propager une coupure de liaison
- Trames jumbo jusqu'à 9 Ko
- Commutateur DIP 5 positions : duplex cuivre, duplex fibre, vitesse, LFP, négociation
- Alimentation 6 à 48 VDC avec protection contre l'inversion de polarité
- Boîtier métal IP30, -10 à 70 °C, MTBF annoncé de 94 ans, garantie 5 ans
Applications en bâtiment et sur site technique
- Liaison entre bâtiments d'un site tertiaire, scolaire ou hospitalier pour prolonger le réseau GTB
- Raccordement d'une caméra, d'un interphone ou d'un lecteur de contrôle d'accès en limite de site
- Traversée de zones à fortes perturbations électromagnétiques en industrie ou en poste électrique
- Remontée d'automates, centrales de mesure ou compteurs d'une chaufferie ou d'une station de pompage distante
- Modernisation de liaisons 100BASE-FX existantes sur un site logistique ou une collectivité
Intégration et compatibilité
L'EF23 est transparent pour les protocoles : BACnet/IP, Modbus TCP, MQTT, SNMP ou flux vidéo traversent la liaison sans configuration réseau. Il ne s'administre pas ; ses réglages se font par le commutateur DIP en face avant (modes duplex, vitesse, LFP, négociation automatique).
Six voyants (alimentation, vitesse, liaison et activité, duplex et collisions côté cuivre et fibre) facilitent le diagnostic sur site. La fibre se raccorde à un second EF23 ou à un switch muni d'un port 100BASE-FX de même type, par exemple l'un de nos switchs Ethernet industriels.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EF231FMSC01G (EF23-1-1Fm-SC-2) | Fibre multimode, SC, 2 km, LED 1310 nm | Liaison entre bâtiments d'un même site |
| 1P1EF231FSSC01G (EF23-1-1Fs-SC-30) | Fibre monomode, SC, 30 km, laser FP 1310 nm | Site distant, réseau de collectivité, longue distance |
Caractéristiques techniques
| Normes | IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-T(X) et 100BASE-FX) |
| Port cuivre | 1 x RJ45 10/100BASE-T(X), MDI/MDI-X et négociation automatiques |
| Port fibre | 1 x 100BASE-FX, connecteur SC |
| Fibre multimode | 2 km, 155 Mbit/s, 1310 nm (LED), émission -14 à -20 dBm, sensibilité inférieure à -31 dBm |
| Fibre monomode | 30 km, 155 Mbit/s, 1310 nm (FP), émission -8 à -15 dBm, sensibilité inférieure à -34 dBm |
| Fonctions | Link Fault Pass-Through, trames jumbo jusqu'à 9 Ko |
| Voyants | PWR, SPD, TX_LINK/ACT, TX_FDX/COL, FX_LINK/ACT, FX_FDX/COL |
| Commutateur DIP | Duplex cuivre, duplex fibre, vitesse, LFP, négociation automatique |
| Alimentation | 6 à 48 VDC, 0,5 A max sous 6 VDC, bornier 3 broches débrochable, protection contre l'inversion de polarité |
| Boîtier | Métal, IP30 |
| Dimensions (L x H x P) | 32 x 90 x 110 mm |
| Poids | 510 g |
| Montage | Rail DIN, mural en option |
| Température de fonctionnement | -10 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| CEM | FCC Part 15, EN 55032 classe A ; EN 61000-4-2, -4-3, -4-4, -4-5, -4-6 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-64 |
| Conformité | CE, FCC, RoHS |
| MTBF | 823 877 h (94 ans) selon MIL-HDBK-217F à 25 °C |
| Garantie constructeur | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Autonomie
- Sans objet (alimenté)
- Ports
- 1 x RJ45 10/100BASE-T(X), 1 x 100BASE-FX connecteur SC
- Connecteur
- SC (fibre), RJ45, bornier 3 broches débrochable (alimentation)
- Température de fonctionnement
- -10 à 70 °C
- Fibre
- Multimode SC 2 km, Monomode SC 30 km
Contenu et accessoires compatibles
Accessoires optionnels référencés par ATOP :
- Adaptateur secteur UNE315-1212 (EU-Y), 12 VDC 1,25 A
- Alimentations rail DIN AD1024-24F à AD1120-24F (24 VDC, 24 à 120 W) ou AD1120-48F (48 VDC, 120 W)
- Bornier 3 broches 5,08 mm de rechange 2ESDP-03P
Documentation
Questions fréquentes
Quelle distance peut-on couvrir ?
Jusqu'à 2 km en fibre multimode avec la version EF23-1-1Fm-SC-2 et jusqu'à 30 km en fibre monomode avec la version EF23-1-1Fs-SC-30, à 1310 nm dans les deux cas.
Faut-il deux convertisseurs pour une liaison ?
Oui en général : un EF23 à chaque extrémité de la fibre, avec le même type de fibre (multimode ou monomode). L'une des extrémités peut aussi être un switch équipé d'un port 100BASE-FX compatible.
À quoi sert le Link Fault Pass-Through ?
Si la liaison fibre ou cuivre tombe, le convertisseur coupe aussi l'autre côté. Le switch ou l'automate raccordé détecte la panne immédiatement et peut basculer sur un chemin de secours ou lever une alarme.
Quelle alimentation prévoir ?
Une source continue de 6 à 48 VDC sur le bornier 3 broches débrochable, avec protection contre l'inversion de polarité. ATOP propose par exemple un adaptateur secteur 12 VDC ou des alimentations rail DIN 24 VDC.
Quelle différence avec l'EF24L ?
L'EF23 travaille en Fast Ethernet (100 Mbit/s) sur fibre SC jusqu'à 30 km. L'EF24L monte au Gigabit, avec fibre SC ou emplacement SFP et double entrée d'alimentation.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour l'EF23
Indiquez le type de fibre, la distance et le nombre de liaisons : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Un technicien peut aussi vérifier avec vous le bilan optique et l'alimentation.
Produits similaires
Voir toute la catégorie
ORing SFP100 - Module SFP 100 Mbit/s fibre optique et RJ45 industriel
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing SFP100B - Module SFP BiDi 100 Mbit/s sur une seule fibre optique
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing SFP10G - Module SFP+ 10 Gbit/s fibre optique et RJ45 industriel
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits ATOP
Toute la gamme ATOP
ATOP IO5202 - Module d'E/S Ethernet déporté Modbus TCP, MQTT et SNMP
- Aucune (filaire)
- Ethernet
- RS-485
ATOP EH3005 - Switch Ethernet industriel slim non manageable 5 ports
- Aucune (filaire)
- Ethernet
- 3 à 5 ports
ATOP SE5201B - Passerelle cellulaire basse consommation LTE Cat 1 et LTE-M
- NB-IoT
- LTE-M
- 4G LTE

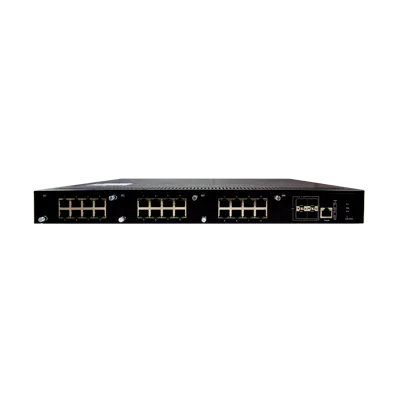

ATOP RHG7628 - Switch Ethernet rackable niveau 3 modulaire, PoE 720 W et MACsec
