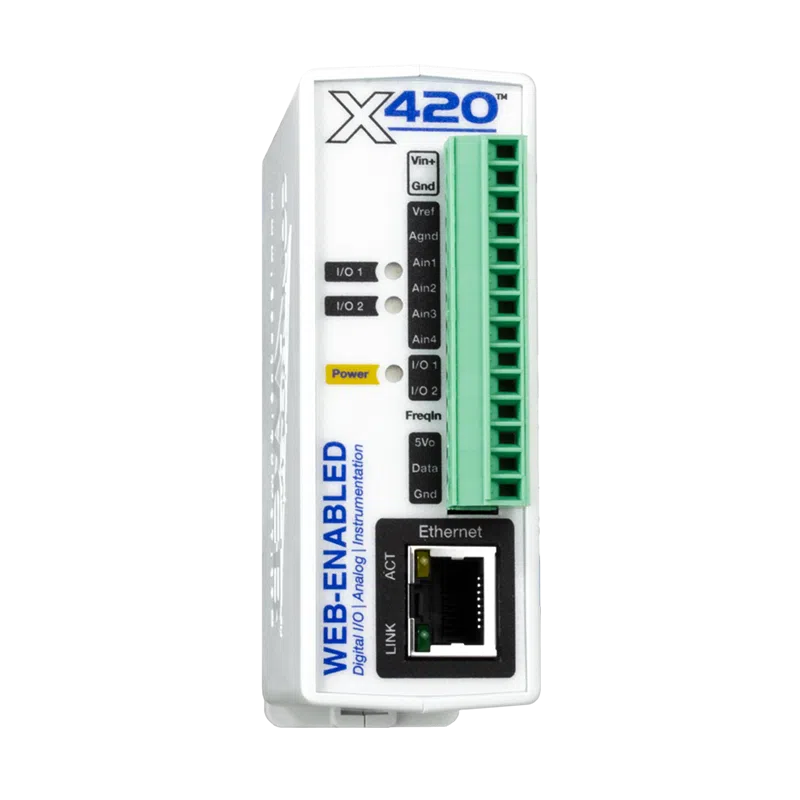

ControlByWEB X-420 - Module E/S Ethernet acquisition analogique, bus 1-Wire
- 4 entrées analogiques 16 bits : ±1,28 à ±10,24 V ou 4-20 mA
- 2 E/S numériques 5 V, 2 compteurs 200 Hz, entrée fréquence 0 à 20 kHz
- Bus 1-Wire pour 16 sondes de température ou d'humidité
- Modbus TCP, SNMP v1/v2/v3, MQTT ; Ethernet, PoE ou LTE-M
- 9 à 28 V DC, 175 mA max, -40 à +65,5 °C, rail DIN
| Connectivité radio | Aucune (filaire), LTE-M, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | 1-Wire, Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Humidité, Impulsions, Météo (vent, pluie), Température, Tension |
| Usage | Extérieur / espaces verts, GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA, Entrée impulsion / comptage, Entrée TOR / contact sec, Port 1-Wire, Sortie TOR / transistor |
| Plage de mesure | Tension : ±1,28 à ±10,24 V ; courant : 4-20 mA ; fréquence : 0 à 20 kHz ; température : -55 à +125 °C ; humidité : 0 à 100 % HR |
| Précision | Entrées analogiques : 16 bits, ±9 LSB ; température : ±0,5 °C (de -10 à +85 °C) ; humidité : ±2 % |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Compatibilité | Sondes 1-Wire ControlByWEB X-DTS et X-DTHS-P, anémomètres à sortie fréquence, capteurs 4-20 mA, modules série 400, ControlByWEB Cloud |
| Variante | Ethernet, Ethernet + PoE ou cellulaire LTE-M + Wi-Fi |
| Entrées analogiques | 4 x 16 bits, ±1,28 à ±10,24 V ou 4-20 mA |
| E/S numériques | 2 E/S 0 à 5 V configurables, 2 compteurs 200 Hz, 1 entrée fréquence 0 à 20 kHz |
| Bus 1-Wire | 16 sondes max, 180 m cumulés |
| Connecteur | Bornier débrochable 14 points 3,81 mm, RJ-45, SMA (X-420CW) |
| Connectivité | Ethernet 9-28 VDC, Ethernet + PoE, Ethernet, Wi-Fi et cellulaire LTE-M |
- LTE-M
- Wi-Fi
- Aucune (filaire)
- Ethernet
- 1-Wire
- Modbus TCP
- MQTT
- SNMP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-420 est un module E/S Ethernet d'acquisition de qualité instrumentation : 4 entrées analogiques 16 bits, 2 E/S numériques, 2 compteurs, une entrée fréquence et un bus 1-Wire pour 16 sondes. Il rassemble dans un boîtier rail DIN les mesures d'une station météo, d'un groupe électrogène ou d'un local technique.
Il s'adresse aux intégrateurs GTB, aux exploitants de sites distants et aux bureaux d'études qui veulent mesurer, journaliser et alerter sans serveur dédié. Les valeurs remontent en Modbus TCP, SNMP ou MQTT, et la version cellulaire couvre les sites sans réseau filaire.
Points forts du X-420
- 4 entrées analogiques 16 bits : ±1,28 à ±10,24 V, simple, différentiel ou 4-20 mA
- 2 E/S numériques 0 à 5 V configurables, tirage 47 kΩ commutable, sortie logique 5 V
- 2 compteurs d'impulsions jusqu'à 200 Hz, fréquence et durée de marche
- Entrée fréquence alternative 0 à 20 kHz dès 50 mVpp, pour anémomètres magnétiques
- Bus 1-Wire pour 16 sondes de température ou d'humidité, 180 m de câble cumulé
- Réserve par condensateur de 2 semaines minimum pour l'horloge et les compteurs
- Modbus TCP/IP, SNMP v1/v2/v3, MQTT, HTTPS TLS 1.2, alertes e-mail vers 8 adresses
- Versions Ethernet, PoE classe 1 ou cellulaire LTE-M avec Wi-Fi, garantie constructeur 5 ans
Applications en bâtiment et sur site technique
- Stations météo de site : vitesse du vent par entrée fréquence, pluviomètre sur compteur, température et humidité en 1-Wire.
- Groupes électrogènes et TGBT : surveillance des tensions batterie, des états de marche et des températures.
- Locaux techniques et datacenters : température par baie, humidité et alarme de défaut sur une seule adresse IP.
- Eau et environnement : niveaux de cuve en 4-20 mA et comptage de volumes sur sites isolés.
- Collectivités : suivi de bâtiments communaux éloignés via la version LTE-M.
Intégration et compatibilité
Le X-420 se raccorde en Ethernet 10/100 Base-T (RJ-45), en IP fixe ou DHCP. Une GTB ou un SCADA lit les entrées en Modbus TCP/IP, la supervision réseau l'interroge en SNMP v1, v2c ou v3, et les données peuvent être publiées en MQTT. Les requêtes HTTP renvoient l'état au format XML ou JSON.
La configuration se fait au navigateur, sans logiciel. Les mesures peuvent commander les relais de 32 modules ControlByWEB distants en pair à pair, et l'interpréteur BASIC complète le Task Builder pour les calculs spécifiques. Le cloud ControlByWEB reste optionnel. Voir les modules d'entrées et sorties Ethernet, les compteurs d'impulsions et la gamme ControlByWEB.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-420-I | Ethernet, alimentation 9 à 28 V DC (secteur, solaire ou autre source continue) | Armoire ou site avec alimentation basse tension |
| X-420-E | Ethernet, PoE classe 1 et/ou 9 à 28 V DC | Station météo ou local alimenté par switch PoE |
| X-420CW | Ethernet, Wi-Fi et cellulaire LTE-M, antenne SMA | Site isolé sans réseau filaire |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Entrées analogiques | 4, 16 bits SAR, simple, différentiel, 4-20 mA (0-20 mA) ou combinaison |
| Plages | ±1,28 V, ±2,56 V, ±5,12 V, ±10,24 V, 4-20 mA |
| Précision analogique | Erreur totale non ajustée ±9 LSB, dérive de référence ±5 ppm/°C, impédance supérieure à 500 MΩ, réjection de mode commun supérieure à 100 dB |
| Shunt 4-20 mA | Interne, 200 Ω, ±0,1 %, 25 ppm |
| E/S numériques | 2, non isolées, 0 à 5 V, tirage 47 kΩ haut ou bas, seuils 3,5 V / 1,5 V, anti-rebond 0 à 250 ms |
| Sortie logique | 5 V à travers 49,9 Ω |
| Compteurs | 0 à 2 configurables, 200 Hz max, front montant, descendant ou les deux |
| Entrée fréquence | Couplage AC, sinus ou carré, 0 à 20 kHz, ±12 V DC ou 30 Vpp AC max, hystérésis 25 mV, 50 mVpp min à 1 Hz |
| Bus 1-Wire | 16 capteurs max, 180 m de câble cumulé |
| Sondes | DS18B20 -55 à +125 °C (±0,5 °C de -10 à +85 °C) ; X-DTHS-P 0 à 100 % HR (±2 %) |
| Réseau | Ethernet 10/100 Base-T, RJ-45, IP fixe ou DHCP |
| Wi-Fi et cellulaire (X-420CW) | IEEE 802.11 b/g/n 2,4 GHz WPA2/WPA3 ; modem LTE-M, eSIM, antenne SMA |
| Protocoles | HTTP, HTTPS, SSL/TLS 1.2, XML, JSON, MQTT, Modbus TCP/IP, SNMP v1/v2/v3, SMTP chiffré, NTP, FTP/FTPS, Remote Services |
| Alimentation | X-420-I, X-420CW : 9 à 28 V DC ; X-420-E : PoE classe 1 (0,44 à 3,84 W) et/ou 9 à 28 V DC |
| Consommation | 175 mA max (E/S actives, sans sonde 1-Wire) ; X-420CW : 200 mA typique à 12 V |
| Journalisation | Flash non volatile, tampon circulaire, jusqu'à 50 688 enregistrements selon configuration (fiche technique v19.7), 25 Hz |
| Réserve par condensateur | 2 semaines minimum : horloge, variables, compteurs |
| Connectique | Bornier débrochable 14 points, pas de 3,81 mm ; RJ-45 ; SMA mâle (X-420CW) |
| Voyants | 5 LED : alimentation, E/S 1 et 2, lien et activité réseau |
| Température de fonctionnement | -40 à +65,5 °C |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 142 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, rail DIN ou mural |
| Conformité | CISPR 22 et 24, EN 55022, EN 55024, FCC partie 15, CE, UKCA |
| Garantie | 5 ans (constructeur) |
Critères de sélection
- Connectivité radio
- LTE-M, Wi-Fi, Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, 1-Wire
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité, Tension, Impulsions, Météo (vent, pluie)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Entrée analogique 4-20 mA, Entrée analogique 0-10 V, Port 1-Wire, Sortie TOR / transistor
- Plage de mesure
- Tension : ±1,28 à ±10,24 V ; courant : 4-20 mA ; fréquence : 0 à 20 kHz ; température : -55 à +125 °C ; humidité : 0 à 100 % HR
- Précision
- Entrées analogiques : 16 bits, ±9 LSB ; température : ±0,5 °C (de -10 à +85 °C) ; humidité : ±2 %
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Compatibilité
- Sondes 1-Wire ControlByWEB X-DTS et X-DTHS-P, anémomètres à sortie fréquence, capteurs 4-20 mA, modules série 400, ControlByWEB Cloud
- Variante
- Ethernet, Ethernet + PoE ou cellulaire LTE-M + Wi-Fi
- Entrées analogiques
- 4 x 16 bits, ±1,28 à ±10,24 V ou 4-20 mA
- E/S numériques
- 2 E/S 0 à 5 V configurables, 2 compteurs 200 Hz, 1 entrée fréquence 0 à 20 kHz
- Bus 1-Wire
- 16 sondes max, 180 m cumulés
- Connecteur
- Bornier débrochable 14 points 3,81 mm, RJ-45, SMA (X-420CW)
- Connectivité
- Ethernet 9-28 VDC, Ethernet + PoE, Ethernet, Wi-Fi et cellulaire LTE-M
Contenu et accessoires compatibles
Le module est livré avec son bornier débrochable 14 points. Accessoires courants : sondes 1-Wire X-DTS et X-DTHS-P, anémomètre et pluviomètre, capteurs 4-20 mA, alimentation 12 V DC ou rail DIN 24 V, forfait de données cellulaires pour le X-420CW.
Documentation
Questions fréquentes
Que peut-on raccorder sur l'entrée fréquence du X-420 ?
L'entrée fréquence, couplée en alternatif, accepte des signaux sinusoïdaux ou carrés de 0 à 20 kHz à partir de 50 mVpp à basse fréquence. Elle est conçue pour les anémomètres magnétiques ou optiques et tout capteur à sortie fréquence de faible niveau.
Les E/S numériques du X-420 peuvent-elles commander un relais ?
Oui. Chacune des deux E/S se configure en entrée (0 à 5 V, résistance de tirage 47 kΩ commutable) ou en sortie logique 5 V à travers 49,9 Ω, capable de piloter un relais statique ou l'entrée d'un automate. Pour une charge de puissance, on associe un module relais ou un WebRelay.
Combien de sondes de température accepte-t-il ?
Le bus 1-Wire reçoit jusqu'à 16 capteurs, sur 180 m de câble cumulé au maximum. Les sondes DS18B20 couvrent -55 à +125 °C avec ±0,5 °C entre -10 et +85 °C, la sonde X-DTHS-P ajoute l'humidité de 0 à 100 % HR à ±2 %.
Quelle différence entre le X-420 et le X-412 ?
Le X-412 associe 4 entrées analogiques à 4 relais pour agir directement. Le X-420 garde les 4 entrées analogiques mais ajoute 2 E/S numériques, 2 compteurs, une entrée fréquence et un bus 1-Wire : il est orienté acquisition multi-capteurs et stations météo.
Le X-420 peut-il fonctionner sur un site isolé ?
Oui. Il accepte une alimentation 9 à 28 V DC issue d'un panneau solaire ou d'une autre source continue, et la version X-420CW transmet ses données en cellulaire LTE-M ou en Wi-Fi lorsqu'aucun réseau filaire n'est disponible.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-420
Décrivez les capteurs à raccorder (analogiques, fréquence, 1-Wire) et le mode de communication du site : nous répondons sous 24 h ouvrées avec une proposition tarifaire selon les quantités. Nos techniciens vous conseillent sur le choix des sondes et l'intégration à la supervision.
