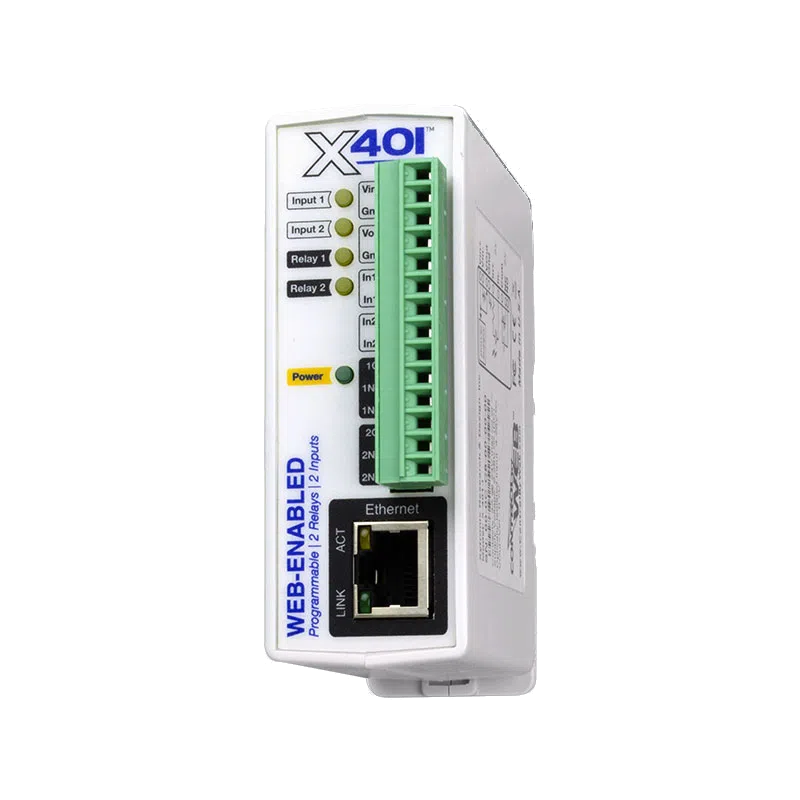

ControlByWEB X-401 - Module E/S Ethernet 2 relais et 2 entrées, Modbus TCP
- 2 relais SPDT 3 A (28 V AC / 24 V DC) et 2 entrées optoisolées 4 à 26 V DC
- Comptage 24 bits jusqu'à 200 Hz, fréquence et durée de marche par entrée
- Modbus TCP, SNMP, MQTT, HTTPS/TLS, alertes e-mail chiffrées
- Versions Ethernet, PoE, Wi-Fi 802.11 b/g/n ou cellulaire LTE-M
- Alimentation 9 à 28 V DC ou PoE, 288 mA max, -40 à +65,5 °C
| Connectivité radio | Aucune (filaire), LTE-M, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Impulsions, Ouverture / contact |
| Usage | Comptage énergétique, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Compatibilité | Modules de la série 400 ControlByWEB (X-410, X-408, WebRelay...), ControlByWEB Cloud, application CBW Mobile |
| Variante | Ethernet, Ethernet + PoE, Wi-Fi ou cellulaire LTE-M + Wi-Fi |
| Relais | 2 x SPDT (Form C) 3 A, 28 V AC / 24 V DC |
| Entrées | 2 entrées optoisolées 4 à 26 V DC, compteur 24 bits |
| Connecteur | Bornier débrochable 14 points 3,81 mm, RJ-45, SMA (CW) |
| Connectivité | Ethernet 9-28 VDC, Ethernet + PoE, Wi-Fi + Ethernet, Ethernet, Wi-Fi et cellulaire LTE-M |
- LTE-M
- Wi-Fi
- Aucune (filaire)
- Ethernet
- Modbus TCP
- MQTT
- SNMP
- API HTTP / REST
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-401 est un module d'entrées et sorties Ethernet qui réunit deux relais et deux entrées optoisolées, pilotables depuis un navigateur, une application mobile ou une GTB en Modbus TCP. Il combine commande à distance, surveillance d'états et comptage d'impulsions dans un boîtier rail DIN de 35,7 mm de large.
Il s'adresse aux intégrateurs et exploitants qui veulent programmer une sonnerie, commander une gâche avec retour d'état ou suivre un compteur sans installer d'automate. Horloge NTP, planificateur, journal en mémoire non volatile et logique locale sont intégrés, et le X-401 existe en Ethernet, PoE, Wi-Fi et cellulaire LTE-M.
Points forts du X-401
- 2 relais SPDT 3 A sous 28 V AC ou 24 V DC, marche/arrêt ou impulsion de 0,1 à 86 400 s
- 2 entrées optoisolées 4 à 26 V DC, maintien minimal 20 ms
- Par entrée : surveillance d'état, compteur 24 bits jusqu'à 200 Hz, fréquence, durée de marche
- Commande des relais locaux ou distants en pair à pair avec la série 400
- Planificateur d'événements, générateur de tâches et script BASIC
- Horloge temps réel NTP avec changement d'heure automatique, réserve de 24 h
- HTTPS/TLS, filtrage IP, trois niveaux d'utilisateurs, e-mails chiffrés
- Wi-Fi 802.11 b/g/n WPA2/WPA3 (W, CW) et modem LTE-M avec eSIM (CW)
Applications en bâtiment et sur site technique
- Enseignement et industrie : sonneries de début et fin de cours ou de poste, programmées dans le module.
- Contrôle d'accès : commande d'un portail ou d'une gâche avec contrôle de position par l'entrée.
- Tertiaire et collectivités : commande horaire de prises, d'éclairages ou de panneaux de signalisation.
- Comptage : relevé d'un compteur à sortie impulsion et alerte sur dépassement.
- Bâtiments inoccupés : surveillance d'un contact de porte et d'une alarme technique, avec alerte e-mail.
Intégration et compatibilité
Le X-401 se connecte en Ethernet 10/100 Base-T (RJ-45), en IP fixe ou DHCP. Ses relais, entrées et compteurs sont exposés en Modbus TCP/IP pour la GTB ou le SCADA, en SNMP pour la supervision réseau et en MQTT pour les plateformes IoT. Les requêtes HTTP renvoient l'état en XML pour les intégrations spécifiques. Les journaux peuvent être exportés par FTP ou par e-mail.
En pair à pair, ses entrées commandent les relais d'un autre module de la série 400 (X-410, WebRelay), par exemple pour prolonger un contact d'automate vers un autre bâtiment. Le cloud ControlByWEB reste optionnel. Voir les modules d'entrées et sorties Ethernet, les relais IP et la gamme ControlByWEB.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-401-I | Ethernet, alimentation 9 à 28 V DC | Armoire ou coffret avec alimentation basse tension |
| X-401-E | Ethernet, PoE classe 1 et/ou 9 à 28 V DC | Raccordement par un seul câble sur switch PoE |
| X-401W-I | Wi-Fi 802.11 b/g/n et Ethernet, 9 à 28 V DC | Emplacement sans prise réseau |
| X-401CW | Ethernet, Wi-Fi et modem cellulaire LTE-M, antenne SMA, forfait de données requis | Site isolé, portail distant, secours cellulaire |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Relais | 2 relais électromécaniques SPDT (Form C), usage général |
| Pouvoir de coupure | 3 A, 28 V AC ou 24 V DC |
| Contact | AgSnO2, moins de 50 mΩ à l'état neuf |
| Durée de vie | 100 000 cycles électriques, 10 millions de cycles mécaniques (typique) |
| Modes | Marche/arrêt ou impulsion de 0,1 à 86 400 s |
| Entrées | 2 entrées optoisolées, 4 à 26 V DC, 950 µA à 4 V, 8,5 mA à 26 V, maintien minimal 20 ms |
| Fonctions d'entrée | État, commande de relais locaux ou distants, compteur 24 bits, durée de marche, fréquence |
| Comptage | 24 bits, jusqu'à 200 Hz selon configuration, front montant, descendant ou les deux |
| Horloge | Temps réel, manuelle ou NTP, heure d'été automatique |
| Réserve par condensateur | 24 h : horloge, 1 registre, 2 compteurs, état des 2 relais |
| Réseau | Ethernet 10/100 Base-T, RJ-45, IP fixe ou DHCP |
| Wi-Fi (W, CW) | IEEE 802.11 b/g/n, 2,412 à 2,462 GHz, WPA2 et WPA3 |
| Cellulaire (CW) | Modem LTE-M intégré, eSIM eUICC, antenne sur SMA mâle |
| Protocoles | HTTP, HTTPS, SSL, XML, MQTT, Modbus TCP/IP, SNMP, SMTP, Remote Services |
| Journalisation | Mémoire flash non volatile, tampon circulaire, export FTP ou e-mail |
| Alimentation | 9 à 28 V DC ; X-401-E : PoE classe 1 (0,44 à 3,84 W) et/ou 9 à 28 V DC |
| Consommation | 288 mA max ; typique à 12 V : 130 mA (-I, -E), 150 mA (W-I), 240 mA (CW) |
| Connectique | Bornier débrochable 14 points, pas de 3,81 mm ; RJ-45 |
| Voyants | 7 LED : alimentation, relais 1 et 2, entrées 1 et 2, lien et activité réseau |
| Température de fonctionnement | -40 à +65,5 °C |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 142 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, rail DIN ou mural |
| Conformité | CISPR 22 et 24, EN 55022, EN 55024, FCC partie 15 (classe B pour -I, classe A pour -E), CE, UKCA |
Critères de sélection
- Connectivité radio
- LTE-M, Wi-Fi, Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Ouverture / contact, Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Sortie relais
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Compatibilité
- Modules de la série 400 ControlByWEB (X-410, X-408, WebRelay...), ControlByWEB Cloud, application CBW Mobile
- Variante
- Ethernet, Ethernet + PoE, Wi-Fi ou cellulaire LTE-M + Wi-Fi
- Relais
- 2 x SPDT (Form C) 3 A, 28 V AC / 24 V DC
- Entrées
- 2 entrées optoisolées 4 à 26 V DC, compteur 24 bits
- Connecteur
- Bornier débrochable 14 points 3,81 mm, RJ-45, SMA (CW)
- Connectivité
- Ethernet 9-28 VDC, Ethernet + PoE, Wi-Fi + Ethernet, Ethernet, Wi-Fi et cellulaire LTE-M
Contenu et accessoires compatibles
Le module est livré avec son bornier débrochable 14 points ; la version CW est livrée avec son antenne. Accessoires courants : alimentation 12 V DC ou rail DIN 24 V, contacts magnétiques de porte, détecteur de fuite d'eau, câble Ethernet, forfait de données cellulaires ControlByWEB pour le X-401CW.
Documentation
Questions fréquentes
Quels signaux peut-on raccorder aux entrées du X-401 ?
Les deux entrées optoisolées acceptent une tension de 4 à 26 V DC, avec un temps de maintien minimal de 20 ms. On y raccorde des boutons, des contacts de porte, des détecteurs ou des sorties impulsion de compteur, en prévoyant la source de tension adaptée pour un contact sec.
Le X-401 peut-il compter des impulsions de compteur ?
Oui. Chaque entrée intègre un compteur 24 bits réglable en échelle, avec une cadence jusqu'à 200 Hz selon la configuration, ainsi que des fonctions de mesure de fréquence et de durée de marche. Les valeurs sont journalisées et lisibles en Modbus TCP.
Quelle différence entre le X-401-I, -E, W et CW ?
Le -I se raccorde en Ethernet et s'alimente en 9 à 28 V DC. Le -E accepte l'alimentation par PoE. Le W-I ajoute le Wi-Fi 802.11 b/g/n et le CW combine Wi-Fi et modem cellulaire LTE-M avec antenne SMA. Les E/S sont identiques sur toutes les versions.
Le X-401 conserve-t-il son horloge en cas de coupure ?
Oui. Une réserve par condensateur maintient l'horloge temps réel, un registre, deux compteurs et l'état des deux relais pendant 24 heures. L'horloge se resynchronise ensuite en NTP, avec changement d'heure automatique.
Quelle différence avec le X-WR-441 ?
Le X-WR-441 dispose d'un seul relais de 12 A sous 240 V AC et d'une entrée. Le X-401 offre deux relais de 3 A (28 V AC, 24 V DC) et deux entrées avec comptage et mesure de fréquence, utile pour combiner commande et surveillance dans un même module.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-401
Indiquez le nombre de modules, la version (Ethernet, PoE, Wi-Fi ou cellulaire) et l'équipement à piloter : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens vous conseillent sur le câblage, l'alimentation et l'intégration à votre GTB ou à votre supervision.
