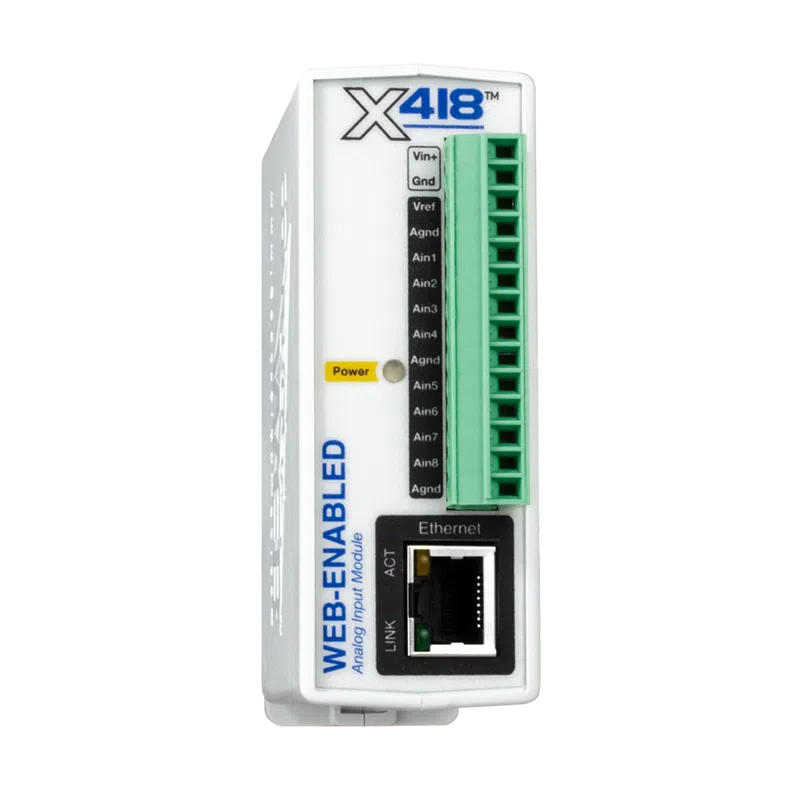

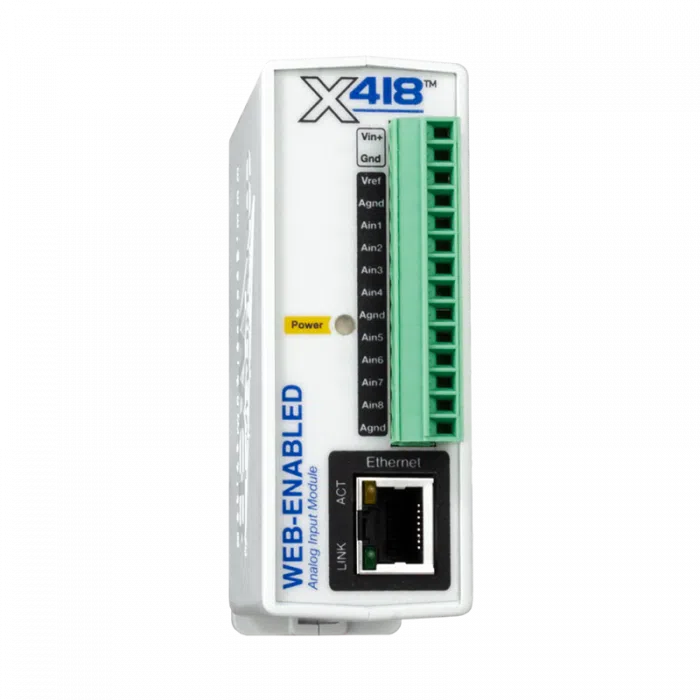

ControlByWEB X-418 - Module E/S Ethernet 8 entrées analogiques, Modbus TCP
- 8 entrées analogiques 16 bits, simple ou différentiel
- 4-20 mA sur les entrées 1 à 4, plages ±1,28 à ±10,24 V
- Échantillonnage 50 Hz, journal 25 Hz, réjection de mode commun >100 dB
- Modbus TCP, SNMP v1/v2/v3, MQTT, HTTPS TLS 1.2
- 9 à 28 V DC ou PoE classe 1, 152 mA max, -40 à +65,5 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Tension |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA, Entrée TOR / contact sec |
| Plage de mesure | Tension : ±1,28 à ±10,24 V (±20,48 V en différentiel) ; courant : 4-20 mA sur les entrées 1 à 4 |
| Précision | Entrées analogiques : 16 bits, erreur totale non ajustée ±9 LSB |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Capteurs 4-20 mA et 0-10 V, modules série 400 ControlByWEB (X-410, X-412, WebRelay...), ControlByWEB Cloud, application CBW Mobile |
| Variante | Ethernet ou Ethernet + PoE |
| Entrées analogiques | 8 x 16 bits, simple ou différentiel, 4-20 mA sur les voies 1 à 4 |
| Connecteur | Bornier débrochable 14 points 3,81 mm, RJ-45 |
| Connectivité | Ethernet 9-28 VDC, Ethernet + PoE |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- MQTT
- SNMP
- API HTTP / REST
- E-mail (SMTP)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-418 est un module d'entrées analogiques Ethernet à 8 voies 16 bits, configurable en tension simple, différentielle ou en boucle 4-20 mA. Il centralise sur le réseau IP les mesures de capteurs de pression, de niveau, de position ou de température, sans passerelle ni serveur intermédiaire.
Il répond aux besoins des intégrateurs GTB, des bureaux d'études et des exploitants qui doivent multiplier les points de mesure analogiques à coût maîtrisé. Chaque voie se met à l'échelle, se journalise et déclenche des alertes, et les valeurs remontent en Modbus TCP, SNMP ou MQTT.
Points forts du X-418
- 8 entrées analogiques 16 bits SAR, simple ou différentiel
- Entrées 1 à 4 en 4-20 mA (0-20 mA) par shunt interne 200 Ω, sans résistance externe
- Plages ±1,28 V, ±2,56 V, ±5,12 V, ±10,24 V et ±20,48 V en différentiel
- Impédance supérieure à 500 MΩ, réjection de mode commun supérieure à 100 dB
- Échantillonnage 50 Hz, journalisation jusqu'à 25 Hz en mémoire non volatile
- Commande des E/S d'autres modules ControlByWEB en pair à pair (32 modules)
- Modbus TCP/IP, SNMP v1/v2/v3, MQTT, HTTPS TLS 1.2, alertes e-mail vers 8 adresses
- Alimentation 9 à 28 V DC ou PoE classe 1, 152 mA max, garantie constructeur 5 ans
Applications en bâtiment et sur site technique
- Chaufferies et sous-stations : remontée de pressions, de températures 4-20 mA et de niveaux de cuve vers la GTB.
- Eau et réseaux : suivi des niveaux de bâches et de puits par capteurs radar ou piézométriques.
- Industrie : acquisition multivoie sur une machine ou une ligne, avec journal haute cadence pour le diagnostic.
- Bâtiments tertiaires : extension d'entrées analogiques d'une installation existante via le réseau IP.
- Stations météo PoE : lecture de capteurs analogiques déportés, module alimenté et raccordé par un seul câble Ethernet.
Intégration et compatibilité
Le X-418 se raccorde en Ethernet 10/100 Base-T (RJ-45) avec négociation automatique. Une GTB ou un SCADA lit les valeurs en Modbus TCP/IP, la supervision réseau utilise SNMP v1, v2c ou v3, et une plateforme IoT reçoit les données en MQTT. Les requêtes HTTP renvoient l'état au format XML ou JSON.
La configuration se fait depuis le navigateur ou l'application CBW Mobile. Le Task Builder crée des règles sans script (seuils, horaires) et l'interpréteur BASIC traite les calculs avancés. Le cloud ControlByWEB est optionnel. Voir les modules d'entrées et sorties Ethernet et la gamme ControlByWEB.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-418-I | Ethernet, alimentation 9 à 28 V DC | Armoire avec alimentation basse tension |
| X-418-E | Ethernet, PoE classe 1 et/ou 9 à 28 V DC | Local réseau ou coffret déporté alimenté par switch PoE |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Entrées analogiques | 8 voies, 16 bits SAR, simple ou différentiel |
| Mode courant | Entrées 1 à 4 : 4-20 mA (0-20 mA), shunt interne 200 Ω, ±0,1 %, 25 ppm |
| Plages | ±1,28 V, ±2,56 V, ±5,12 V, ±10,24 V, ±20,48 V (différentiel) |
| Tension d'entrée max | -12,5 à +12,5 V |
| Impédance d'entrée | Supérieure à 500 MΩ ; fuite canal ouvert ±0,6 nA typique |
| Réjection de mode commun | Supérieure à 100 dB |
| Erreur totale non ajustée | ±9 LSB ; dérive de référence ±5 ppm/°C |
| Échantillonnage | 50 Hz ; journalisation 25 Hz |
| Entrées pseudo-numériques | Voies 1 à 8 en option, seuil haut 3,5 V, seuil bas 1,5 V |
| Réseau | Ethernet 10/100 Base-T, RJ-45, IP fixe ou DHCP |
| Protocoles | HTTP, HTTPS, SSL/TLS 1.2, XML, JSON, MQTT, Modbus TCP/IP, SNMP v1/v2/v3, SMTP chiffré, NTP, FTP/FTPS, Remote Services |
| Alimentation | X-418-I : 9 à 28 V DC ; X-418-E : PoE classe 1 (0,44 à 3,84 W) et/ou 9 à 28 V DC |
| Consommation | 152 mA max |
| Journalisation | Flash non volatile, tampon circulaire, jusqu'à 50 688 enregistrements selon configuration (fiche technique v19.7) |
| Réserve par condensateur | 2 semaines minimum : horloge, variables, compteurs |
| Connectique | Bornier débrochable 14 points, pas de 3,81 mm, fil 16 à 28 AWG ; RJ-45 |
| Voyants | 3 LED : alimentation, lien et activité réseau |
| Température de fonctionnement | -40 à +65,5 °C |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 142 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, rail DIN ou mural |
| Conformité | CISPR 22 et 24, EN 55022, EN 55024, FCC partie 15 (classe B pour -I, classe A pour -E), CE, UKCA |
| Garantie | 5 ans (constructeur) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Tension
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Entrée TOR / contact sec, Entrée analogique 4-20 mA, Entrée analogique 0-10 V
- Plage de mesure
- Tension : ±1,28 à ±10,24 V (±20,48 V en différentiel) ; courant : 4-20 mA sur les entrées 1 à 4
- Précision
- Entrées analogiques : 16 bits, erreur totale non ajustée ±9 LSB
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Capteurs 4-20 mA et 0-10 V, modules série 400 ControlByWEB (X-410, X-412, WebRelay...), ControlByWEB Cloud, application CBW Mobile
- Variante
- Ethernet ou Ethernet + PoE
- Entrées analogiques
- 8 x 16 bits, simple ou différentiel, 4-20 mA sur les voies 1 à 4
- Connecteur
- Bornier débrochable 14 points 3,81 mm, RJ-45
- Connectivité
- Ethernet 9-28 VDC, Ethernet + PoE
Contenu et accessoires compatibles
Le module est livré avec son bornier débrochable 14 points. Accessoires courants : capteurs 4-20 mA ou 0-10 V, alimentation 12 V DC ou alimentation rail DIN 24 V, module relais X-410 ou WebRelay pour exécuter les commandes en pair à pair.
Documentation
Questions fréquentes
Toutes les entrées du X-418 acceptent-elles le 4-20 mA ?
Non. Les entrées 1 à 4 se configurent en tension simple, différentielle ou en 4-20 mA (0-20 mA) via un shunt interne de 200 Ω. Les entrées 5 à 8 mesurent uniquement la tension, en simple ou en différentiel. Les huit voies peuvent aussi servir d'entrées pseudo-numériques.
Le X-418 peut-il commander un équipement ?
Il ne possède pas de relais. En revanche, une mesure ou un seuil peut commander les relais d'autres modules ControlByWEB (X-410, X-401, WebRelay) en pair à pair, et déclencher des alertes e-mail vers huit adresses au maximum.
Quelle est la cadence de mesure ?
Les entrées sont échantillonnées à 50 Hz et la journalisation peut atteindre 25 Hz. Les données sont stockées en mémoire flash non volatile, puis exportables par FTP, FTPS ou e-mail, ou lues en Modbus TCP.
Quelle différence entre le X-418-I et le X-418-E ?
Le X-418-I s'alimente en 9 à 28 V DC. Le X-418-E accepte en plus l'alimentation PoE classe 1 sur le câble Ethernet. Les entrées, la précision et les fonctions sont identiques.
Comment récupérer les mesures dans une GTB ?
Les valeurs mises à l'échelle sont lisibles en Modbus TCP/IP par la GTB ou le SCADA, en SNMP v1, v2c ou v3 par la supervision réseau, ou publiées en MQTT. Une requête HTTP renvoie aussi l'état complet au format XML.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-418
Indiquez le nombre de voies, les types de capteurs et l'alimentation disponible : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens vous conseillent sur le câblage différentiel et la mise à l'échelle des mesures.
