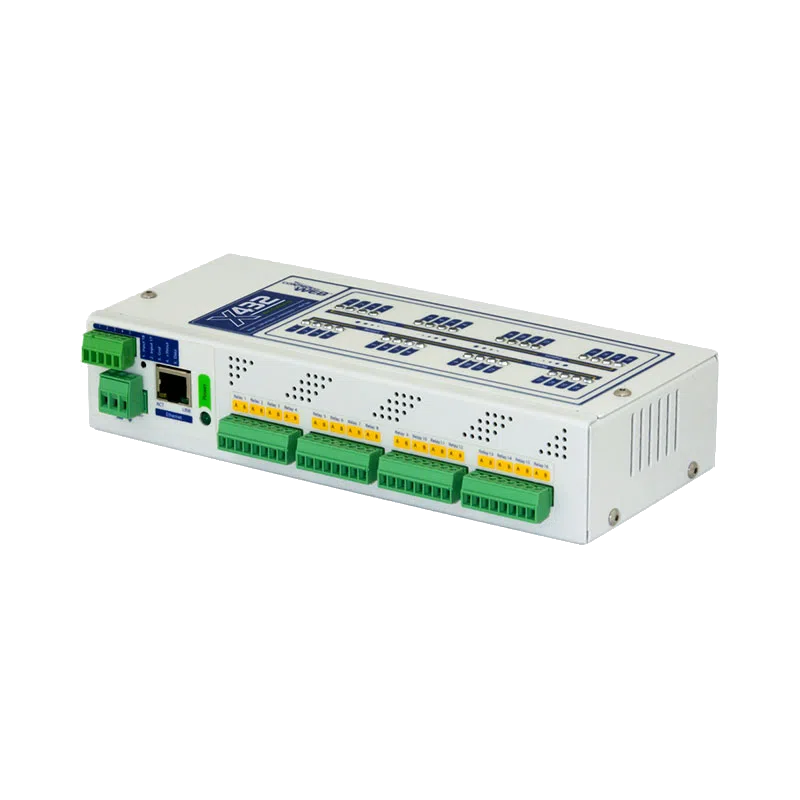

Réf. X-432ControlByWEB X-432 - Module E/S Ethernet 16 relais et 18 entrées, Modbus TCP
- 16 relais SPST 2 A (30 V DC / 30 V AC) et 16 entrées optoisolées 3 à 26 V DC
- 2 entrées de comptage 200 Hz, 4 entrées analogiques 0 à 5 V 12 bits
- Bus 1-Wire pour 16 sondes de température ou d'humidité
- Modbus TCP, SNMP, MQTT, HTTPS, logique Task Builder et BASIC
- 9 à 28 V DC, boîtier acier rail DIN ou mural, -40 à +65,5 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire, Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Humidité, Impulsions, Ouverture / contact, Température, Tension |
| Usage | Comptage énergétique, Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec, Port 1-Wire, Sortie relais |
| Plage de mesure | Tension : 0 à 5 V (entrées analogiques) ; température : -55 à +125 °C ; humidité : 0 à 100 % HR |
| Précision | Entrées analogiques : 12 bits ; température : ±0,5 °C (de -10 à +85 °C) ; humidité : ±1,8 % |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Sondes 1-Wire ControlByWEB X-DTS et X-DTHS-P, kit rail DIN DRC-12C, modules série 400, ControlByWEB Cloud, application CBW Mobile |
| Relais | 16 x SPST (Form A), 2 A, 30 V DC / 30 V AC |
| Entrées | 16 optoisolées 3 à 26 V DC, 2 entrées de comptage 0 à 5 V, 4 analogiques 0 à 5 V 12 bits |
| Bus 1-Wire | 16 sondes max |
| Connecteur | Borniers débrochables 3,81 mm et 5,08 mm, RJ-45 |
- Aucune (filaire)
- Ethernet
- 1-Wire
- Modbus TCP
- MQTT
- SNMP
- API HTTP / REST
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-432 est un module E/S Ethernet haute densité qui regroupe 38 points : 16 relais, 16 entrées optoisolées, 2 entrées de comptage, 4 entrées analogiques et un bus 1-Wire pour 16 sondes. Il pilote et surveille une armoire entière depuis une seule adresse IP, avec logique intégrée et serveur web embarqué.
Il s'adresse aux intégrateurs GTB et aux exploitants qui doivent commander de nombreux circuits (éclairage, ventilation, pompes) et remonter autant d'états vers la supervision. Les données circulent en Modbus TCP, SNMP ou MQTT, et la programmation horaire et conditionnelle évite l'ajout d'un automate pour les besoins courants.
Points forts du X-432
- 16 relais SPST (Form A), 2 A sous 30 V DC ou 30 V AC, contacts AgSnO2
- 16 entrées optoisolées 3 à 26 V DC, isolation 1 500 V, compteur 24 bits
- 2 entrées 0 à 5 V non isolées avec comptage jusqu'à 200 Hz
- 4 entrées analogiques 0 à 5 V, 12 bits, référence 5,00 V à 0,04 %
- Bus 1-Wire pour 16 sondes de température ou d'humidité
- Task Builder : 50 tâches planifiées, 50 conditionnelles, interpréteur BASIC, graphiques
- Modbus TCP/IP, SNMP, MQTT, HTTPS, XML et JSON, alertes e-mail
- 35 voyants en façade et boîtier acier pour armoire, rail DIN ou mural
Applications en bâtiment et sur site technique
- Éclairage tertiaire : commande horaire de 16 circuits d'éclairage avec dérogations et retour d'état par contacts auxiliaires.
- CVC : marche/arrêt de ventilateurs, de pompes et de batteries électriques, avec surveillance des défauts.
- Eau et assainissement : pilotage de pompes, alarmes de niveau et comptage de volumes sur les entrées 17 et 18.
- Énergie : relevé de compteurs à impulsions et délestage de charges par relais.
- Locaux techniques : centralisation des alarmes d'équipements et des températures de salle sur une seule interface.
Intégration et compatibilité
Le X-432 se raccorde en Ethernet 10/100 Base-T (RJ-45), en IP fixe ou DHCP. Une GTB ou un SCADA lit les entrées et commande les relais en Modbus TCP/IP ; la supervision réseau l'interroge en SNMP avec traps sur les sondes ; une plateforme IoT reçoit les données en MQTT. Les requêtes HTTP renvoient l'état complet en XML ou JSON.
Le paramétrage se fait dans le navigateur ou l'application CBW Mobile, avec une page de contrôle personnalisable pour les opérateurs. Les entrées et sondes peuvent piloter les relais d'autres modules ControlByWEB, et le cloud ControlByWEB reste optionnel. Voir les modules d'entrées et sorties Ethernet, les contrôleurs programmables et la gamme ControlByWEB.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Relais | 16 x SPST (Form A), 2 A, 30 V DC / 30 V AC, contacts AgSnO2, résistance initiale inférieure à 100 mΩ |
| Durée de vie des relais | 100 000 manœuvres électriques, 5 millions mécaniques (min.) |
| Modes des relais | Marche/arrêt ou impulsion de 0,1 à 86 400 s |
| Entrées optoisolées (1 à 16) | 3 à 26 V DC, 0,6 mA à 3 V, 8,2 mA à 26 V, isolation 1 500 V, maintien 20 ms, compteur 24 bits |
| Entrées 17 et 18 | Non isolées, 0 à 5 V DC, tirage 47 kΩ, maintien 20 ms, compteur 24 bits jusqu'à 200 Hz |
| Entrées analogiques | 4, asymétriques, 0 à 5 V DC, 12 bits, référence 5,00 V, 0,04 %, 3 ppm/°C |
| Bus 1-Wire | 16 capteurs max |
| Sondes | DS18B20 -55 à +125 °C (±0,5 °C de -10 à +85 °C) ; X-DTHS-P 0 à 100 % HR (±1,8 %) |
| Réseau | Ethernet 10/100 Base-T, RJ-45, IP fixe ou DHCP |
| Protocoles | HTTP, HTTPS, SSL, XML, JSON, MQTT, Modbus TCP/IP, SNMP, SMTP, Remote Services |
| Alimentation | 9 à 28 V DC |
| Consommation | 1,16 A max ; 590 mA typique à 12 V |
| Journalisation | Flash non volatile, tampon circulaire, jusqu'à 50 688 enregistrements (fiche technique v19.7) |
| Réserve par condensateur | 24 h : horloge, 1 registre, 2 compteurs, états des 16 relais |
| Connectique | Alimentation : bornier 3 points 5,08 mm ; relais et entrées : borniers 8 points 3,81 mm ; entrées 17 et 18 : bornier 5 points 3,81 mm ; RJ-45 |
| Voyants | 35 LED : alimentation, relais 1 à 16, entrées 1 à 16, lien et activité réseau |
| Température de fonctionnement | -40 à +65,5 °C |
| Dimensions | 221,6 x 46,1 x 94,9 mm (hors connecteur) |
| Poids | 887,3 g avec connecteurs |
| Boîtier | Acier peint par poudre, mural ou rail DIN (kit DRC-12C) |
| Conformité | CISPR 22 et 24, EN 55022, EN 55024, FCC partie 15 classe B |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, 1-Wire
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité, Ouverture / contact, Tension, Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Port 1-Wire, Sortie relais
- Plage de mesure
- Tension : 0 à 5 V (entrées analogiques) ; température : -55 à +125 °C ; humidité : 0 à 100 % HR
- Précision
- Entrées analogiques : 12 bits ; température : ±0,5 °C (de -10 à +85 °C) ; humidité : ±1,8 %
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Sondes 1-Wire ControlByWEB X-DTS et X-DTHS-P, kit rail DIN DRC-12C, modules série 400, ControlByWEB Cloud, application CBW Mobile
- Relais
- 16 x SPST (Form A), 2 A, 30 V DC / 30 V AC
- Entrées
- 16 optoisolées 3 à 26 V DC, 2 entrées de comptage 0 à 5 V, 4 analogiques 0 à 5 V 12 bits
- Bus 1-Wire
- 16 sondes max
- Connecteur
- Borniers débrochables 3,81 mm et 5,08 mm, RJ-45
Contenu et accessoires compatibles
Le module est livré avec ses borniers débrochables. Accessoires courants : kit de montage rail DIN DRC-12C, sondes 1-Wire X-DTS et X-DTHS-P, alimentation 12 V DC ou rail DIN 24 V, contacts de porte et détecteurs à contact sec.
Documentation
Questions fréquentes
Quelles charges les 16 relais du X-432 peuvent-ils commander ?
Chaque relais SPST (Form A) coupe 2 A sous 30 V DC ou 30 V AC, avec des contacts AgSnO2. Ils conviennent aux bobines de contacteurs, aux circuits de commande d'éclairage ou aux entrées d'automates. Au-delà, on intercale des contacteurs de puissance.
Quelle différence entre les entrées 1 à 16 et les entrées 17 et 18 ?
Les entrées 1 à 16 sont optoisolées (1 500 V), acceptent 3 à 26 V DC et servent à la surveillance d'états. Les entrées 17 et 18 sont non isolées, en 0 à 5 V avec tirage 47 kΩ, et comptent des impulsions jusqu'à 200 Hz, par exemple pour un compteur d'énergie.
Le X-432 accepte-t-il l'alimentation PoE ?
Non. Le X-432 s'alimente uniquement en 9 à 28 V DC sur un bornier débrochable 3 points, avec une consommation maximale de 1,16 A (590 mA typique à 12 V). Prévoir une alimentation 12 ou 24 V DC adaptée.
Comment fixer le X-432 sur rail DIN ?
Le boîtier en acier se monte au mur ou sur rail DIN. Le montage sur rail se fait avec le kit DRC-12C de ControlByWEB, proposé séparément.
Le X-432 peut-il remplacer un petit automate ?
Pour de la logique tout ou rien, oui : 50 tâches planifiées, 50 tâches conditionnelles et un interpréteur BASIC tournent dans le module, sans logiciel. Il pilote aussi les E/S d'autres modules ControlByWEB et reste lisible en Modbus TCP par un automate ou une GTB.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-432
