ControlByWEB X-WR-444 WebRelay-Quad - Relais IP 4 relais, PoE, Wi-Fi ou LTE-M
- 4 relais SPDT indépendants 3 A (28 V AC / 24 V DC), marche/arrêt ou impulsion
- Modbus TCP, SNMP, MQTT, HTTPS/TLS, XML et JSON, alertes e-mail
- Versions Ethernet, PoE classe 1, Wi-Fi 802.11 b/g/n ou cellulaire LTE-M
- Consommation 528 mA max, 230 mA typique à 12 V (version Ethernet)
- Boîtier rail DIN ou mural, -40 à +65,5 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire), LTE-M, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Compatibilité | Modules de la série 400 ControlByWEB (X-410, X-401...), ControlByWEB Cloud, application CBW Mobile |
| Variante | Ethernet, Ethernet + PoE, Wi-Fi ou cellulaire LTE-M + Wi-Fi |
| Relais | 4 x SPDT (Form C) 3 A, 28 V AC / 24 V DC |
| Connecteur | Bornier débrochable 14 points 3,81 mm, RJ-45, SMA (CW) |
| Connectivité | Ethernet 9-28 VDC, Ethernet + PoE, Wi-Fi + Ethernet, Ethernet, Wi-Fi et cellulaire LTE-M |
- LTE-M
- Wi-Fi
- Aucune (filaire)
- Ethernet
- Modbus TCP
- MQTT
- SNMP
- API HTTP / REST
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

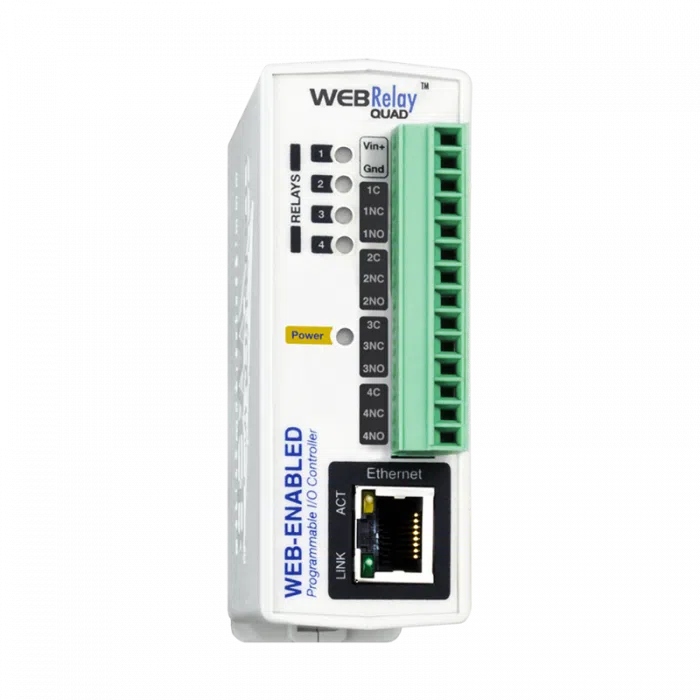

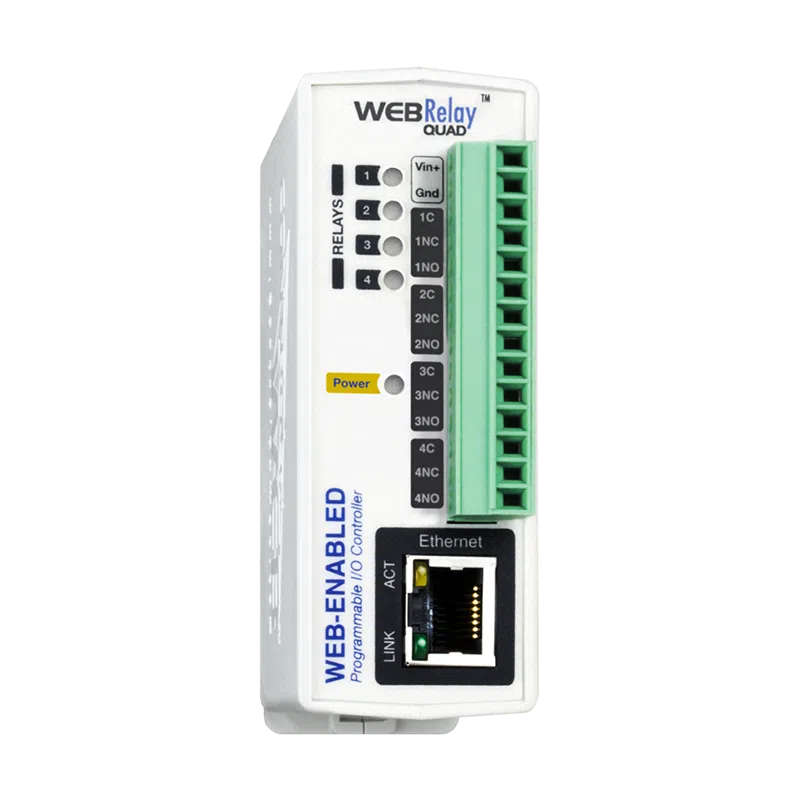

Le ControlByWEB X-WR-444 (WebRelay-Quad) est un relais IP à quatre voies qui commande quatre circuits indépendants depuis un navigateur, une application mobile ou une GTB en Modbus TCP. Chaque relais se met en marche, s'arrête ou envoie une impulsion, à la demande ou selon une logique programmée dans le module.
Il remplace quatre WebRelay dans un seul boîtier de 35,7 mm de large et convient aux intégrateurs, aux services techniques et aux équipes réseau qui pilotent des colonnes lumineuses, des bobines de contacteurs ou des réarmements à distance. Basé sur le micrologiciel de la série 400, il se décline en Ethernet, PoE, Wi-Fi et cellulaire LTE-M.
Points forts du X-WR-444
- 4 relais SPDT indépendants, 3 A sous 28 V AC ou 24 V DC chacun
- Modes marche/arrêt ou impulsion de 0,1 à 86 400 s par relais
- Pair à pair : contrôle et journalisation de 32 modules distants ou 64 points d'E/S
- Générateur de tâches, script BASIC, page de commande web personnalisable
- HTTPS/TLS, filtrage IP, trois niveaux d'utilisateurs
- Wi-Fi 802.11 b/g/n WPA2/WPA3 (W et CW), modem LTE-M avec eSIM multi-opérateurs (CW)
- 7 voyants (alimentation, 4 bobines, lien et activité réseau)
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Industrie et logistique : commande d'une colonne lumineuse quatre couleurs pour signaler l'état d'une ligne ou d'un quai.
- Locaux techniques et datacenters : réarmement à distance de quatre équipements (switch, modem, enregistreur, caméra).
- Tertiaire et collectivités : commande de circuits d'éclairage ou de ventilation via des contacteurs, selon horaires ou demande de la GTB.
- Sécurité : pilotage de sirènes, flashs ou gâches, déclenché par un module d'entrées distant.
- Sites isolés : version cellulaire pour piloter pompes ou relais sans réseau filaire.
Intégration et compatibilité
Le X-WR-444 dispose d'un port Ethernet 10/100 Base-T (RJ-45) avec IP fixe et port TCP configurable. Ses relais sont lisibles et commandables en Modbus TCP/IP par une GTB ou un SCADA, en SNMP par une supervision réseau et en MQTT par une plateforme IoT. Les requêtes HTTP renvoient l'état en XML ou JSON pour les développements spécifiques.
Couplé à un X-410 ou à un X-401, il reçoit en pair à pair les ordres de boutons ou de contacts installés ailleurs, y compris dans un autre bâtiment. Le cloud ControlByWEB, optionnel, facilite l'accès distant et la gestion de parc. Retrouvez les relais IP et relais pilotés, les modules d'entrées et sorties Ethernet et la gamme ControlByWEB.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-WR-444-I | Ethernet, alimentation 9 à 28 V DC | Armoire équipée d'une alimentation basse tension |
| X-WR-444-E | Ethernet, alimentation PoE classe 1 (0,44 à 3,84 W) | Baie réseau avec switch PoE |
| X-WR-444W-I | Wi-Fi 802.11 b/g/n et Ethernet, 9 à 28 V DC | Emplacement sans câblage réseau |
| X-WR-444CW | Ethernet, Wi-Fi et modem cellulaire LTE-M, antenne SMA, forfait de données requis | Site isolé ou secours de la liaison filaire |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Relais | 4 relais électromécaniques SPDT (Form C), usage général |
| Pouvoir de coupure | 3 A par relais, 28 V AC ou 24 V DC |
| Contact | AgSnO2, moins de 50 mΩ à l'état neuf |
| Durée de vie | 100 000 cycles électriques, 10 millions de cycles mécaniques (typique) |
| Modes | Marche/arrêt ou impulsion de 0,1 à 86 400 s |
| Réseau | Ethernet 10/100 Base-T, RJ-45, IP fixe, port TCP configurable |
| Wi-Fi (W, CW) | IEEE 802.11 b/g/n, 2,412 à 2,462 GHz, WPA2 et WPA3, DHCP ou IP fixe |
| Cellulaire (CW) | Modem LTE-M intégré, eSIM eUICC, antenne omnidirectionnelle sur SMA mâle |
| Protocoles | HTTP, HTTPS, SSL, XML, JSON, MQTT, Modbus TCP/IP, SNMP, SMTP, Remote Services |
| Alimentation | 9 à 28 V DC (-I, W-I, CW) ; PoE classe 1, 0,44 à 3,84 W (-E) |
| Consommation | 528 mA max ; typique à 12 V : 230 mA (-I, -E), 270 mA (W-I), 310 mA (CW) |
| Connectique | Bornier débrochable 14 points, pas de 3,81 mm, fil 16 à 28 AWG ; RJ-45 |
| Voyants | 7 LED : alimentation, bobines 1 à 4, lien réseau, activité réseau |
| Température de fonctionnement | -40 à +65,5 °C |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 142 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, rail DIN ou mural |
| Conformité | CISPR 22 et 24, EN 55022, EN 55024, FCC partie 15 (classe B pour -I, classe A pour -E), IEC 61010-1, CE, UKCA |
| Garantie | 5 ans (constructeur) |
Critères de sélection
- Connectivité radio
- LTE-M, Wi-Fi, Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Compatibilité
- Modules de la série 400 ControlByWEB (X-410, X-401...), ControlByWEB Cloud, application CBW Mobile
- Variante
- Ethernet, Ethernet + PoE, Wi-Fi ou cellulaire LTE-M + Wi-Fi
- Relais
- 4 x SPDT (Form C) 3 A, 28 V AC / 24 V DC
- Connecteur
- Bornier débrochable 14 points 3,81 mm, RJ-45, SMA (CW)
- Connectivité
- Ethernet 9-28 VDC, Ethernet + PoE, Wi-Fi + Ethernet, Ethernet, Wi-Fi et cellulaire LTE-M
Contenu et accessoires compatibles
Le module est livré avec son bornier débrochable ; la version CW est livrée avec son antenne omnidirectionnelle. À prévoir selon l'installation : alimentation 12 V DC ou alimentation rail DIN 24 V, câble Ethernet, module d'entrées X-410 pour une commande locale par boutons, forfait de données cellulaires ControlByWEB pour le X-WR-444CW.
Documentation
Questions fréquentes
Quelle charge peut commuter chaque relais du X-WR-444 ?
Chacun des quatre relais SPDT coupe jusqu'à 3 A sous 28 V AC ou 24 V DC. Ce calibre convient aux circuits de commande, voyants, bobines de contacteurs et équipements basse tension. Pour du 230 V ou des courants plus forts, il pilote un contacteur ou un relais de puissance.
Le X-WR-444 possède-t-il des entrées ?
Non, le X-WR-444 n'a pas d'entrée physique : son bornier 14 points accueille l'alimentation et les trois bornes de chaque relais. Pour commander les relais depuis des boutons ou des contacts, on associe un module d'entrées de la série 400, par exemple un X-410, en pair à pair sur le réseau.
Quelle version choisir entre -I, -E, W-I et CW ?
Le -I s'alimente en 9 à 28 V DC et se raccorde en Ethernet. Le -E reçoit son alimentation par PoE classe 1. Le W-I ajoute le Wi-Fi 802.11 b/g/n et le CW combine Wi-Fi et modem cellulaire LTE-M, avec un forfait de données à prévoir.
Peut-on intégrer le X-WR-444 à une GTB ?
Oui. Les quatre relais sont accessibles en Modbus TCP/IP, ce qui permet à une GTB ou à un SCADA de les lire et de les commander. SNMP et MQTT sont aussi disponibles pour les outils de supervision réseau et les plateformes IoT.
Quelle différence avec le X-WR-4R3 ?
Les deux sont des WebRelay-Quad à quatre relais de 3 A. Le X-WR-444 repose sur le micrologiciel de la série 400 (générateur de tâches, BASIC, MQTT, pair à pair, cloud) et existe en versions Wi-Fi et cellulaire, alors que le X-WR-4R3 vise les besoins plus simples en Ethernet.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-WR-444
Indiquez le nombre de modules, la version (Ethernet, PoE, Wi-Fi ou cellulaire) et l'équipement à piloter : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens vous conseillent sur le câblage, l'alimentation et l'intégration à votre GTB ou à votre supervision.
