ControlByWEB X-WR-4R3 WebRelay-Quad - Relais IP 4 relais, Modbus TCP, PoE
- 4 relais SPDT indépendants 3 A (28 V AC, 24 V DC)
- Esclave Modbus TCP, pages web intégrées et commande XML
- Alimentation 9 à 28 V DC ou PoE IEEE 802.3af classe 1 selon la version
- Boîtier rail DIN de 142 g, fonctionnement de -40 à +65,5 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | API HTTP / REST, Modbus TCP |
| Usage | GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Variante | 9-28 V DC (-I) ou PoE 802.3af / 5 V DC (-E) |
| Relais | 4 x SPDT 3 A, 28 V AC / 24 V DC |
| Connecteur | Bornier amovible 14 points 3,81 mm, RJ45 |
| Alimentation (version) | 9-28 V DC, PoE 802.3af ou 5 V DC |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- API HTTP / REST
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-WR-4R3 WebRelay-Quad est un relais IP à 4 relais indépendants, pilotable par Ethernet depuis un navigateur web, une application ou une GTB en Modbus TCP. Il convient aux intégrateurs et aux services techniques qui doivent commander à distance plusieurs circuits de commande basse tension à partir d'un seul module.
Ses quatre relais inverseurs de 3 A se raccordent sur un bornier industriel amovible de 14 points, dans un boîtier compact pour rail DIN ou montage mural. La configuration se fait en quelques minutes par le serveur web intégré, sans logiciel ni pilote.
Points forts du X-WR-4R3
- 4 relais SPDT (Form C) indépendants, 3 A sous 28 V AC ou 24 V DC
- Modes marche, arrêt ou impulsion de 0,1 à 86 400 s par relais
- Esclave Modbus TCP, pages web intégrées, commande et état en XML
- Bornier amovible 14 points au pas de 3,81 mm
- Alimentation 9 à 28 V DC (320 mA max) ou PoE IEEE 802.3af classe 1 (477 mA max)
- Boîtier rail DIN ou mural de 35,7 mm de large, 142 g
- Fonctionnement de -40 à +65,5 °C
Applications en bâtiment et sur site technique
- Signalisation : pilotage d'une colonne lumineuse quatre couleurs ou de voyants d'état en local technique.
- Contrôle d'accès et sûreté : commande de gâches, de barrières ou de sirènes depuis un poste de supervision.
- Tertiaire et enseignement : commande de bobines de contacteurs pour l'éclairage ou la ventilation par zones.
- Report de contacts secs : associé à un module d'entrées ControlByWEB, il reproduit à distance l'état de contacts sur le réseau IP.
- Sites distants : remise à zéro ou redémarrage d'équipements basse tension sans déplacement.
Intégration et compatibilité
Le X-WR-4R3 répond en esclave Modbus TCP : une GTB, un automate ou un SCADA lit l'état des quatre relais et les commande. Les pages XML d'état et de commande simplifient le dialogue avec des scripts ou des logiciels métiers par simples requêtes HTTP. L'adresse IP est fixe et le port TCP configurable.
La page de configuration est protégée par mot de passe, la page de commande en option. Pour davantage d'entrées ou de relais, consultez nos modules E/S Ethernet et Modbus et la gamme de relais IP et relais pilotés.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-WR-4R3-I | Alimentation 9 à 28 V DC, 320 mA maximum | Armoire équipée d'une alimentation 12 ou 24 V DC |
| X-WR-4R3-E | PoE IEEE 802.3af classe 1 (0,44 à 3,84 W) ou 5 V DC, 477 mA maximum | Installation alimentée par un switch PoE |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Relais | 4 relais SPDT (Form C) indépendants, usage général |
| Pouvoir de coupure | 28 V AC, 24 V DC, 3 A maximum |
| Contacts | AgSnO2, résistance initiale inférieure à 50 mΩ |
| Durée de vie | 100 000 cycles électriques, 10 millions de cycles mécaniques (typique) |
| Modes du relais | Marche et arrêt ou impulsion de 0,1 à 86 400 s |
| Réseau | Ethernet 10/100Base-T, RJ45, adresse IP statique, port TCP configurable |
| Protocoles | HTTP, XML, Modbus TCP (esclave) |
| Alimentation | X-WR-4R3-I : 9 à 28 V DC ; X-WR-4R3-E : PoE classe 1 (0,44 à 3,84 W) ou 5 V DC ±5 % |
| Consommation | X-WR-4R3-I : 320 mA max ; X-WR-4R3-E : 477 mA max |
| Connecteurs | Bornier amovible 14 points au pas de 3,81 mm (alimentation et relais), RJ45 |
| Voyants | 7 LED : alimentation, relais 1 à 4, liaison réseau, activité réseau |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, montage rail DIN ou mural |
| Dimensions | 35,7 × 98,5 × 78 mm (l × h × p, hors connecteur) |
| Poids | 142 g |
| Température de fonctionnement | -40 à +65,5 °C |
| Conformité | CISPR 22 et 24, EN 55022 et EN 55024, FCC 47CFR15 (classe B pour -I, classe A pour -E), IEC 61010-1 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, API HTTP / REST
- Usage
- GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Mural, Rail DIN
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Variante
- 9-28 V DC (-I) ou PoE 802.3af / 5 V DC (-E)
- Relais
- 4 x SPDT 3 A, 28 V AC / 24 V DC
- Connecteur
- Bornier amovible 14 points 3,81 mm, RJ45
- Alimentation (version)
- 9-28 V DC, PoE 802.3af ou 5 V DC
Contenu et accessoires compatibles
Le module est fourni avec son bornier industriel 14 points. Pour la version -I, associez une alimentation 12 ou 24 V DC, par exemple parmi nos alimentations rail DIN et secteur. La version -E se raccorde à un switch ou un injecteur PoE 802.3af.
Documentation
Questions fréquentes
Quelle charge peut-on commuter avec le WebRelay-Quad X-WR-4R3 ?
Chaque relais accepte 3 A au maximum sous 28 V AC ou 24 V DC. Ce sont des relais bas niveau, destinés aux circuits de commande, voyants, gâches ou bobines de contacteurs, pas à la commutation directe du 230 V.
Les quatre relais sont-ils indépendants ?
Oui. Chaque relais SPDT se commande séparément en marche, arrêt ou impulsion de 0,1 à 86 400 s, depuis la page web ou par Modbus TCP.
Quelle différence entre X-WR-4R3-I et X-WR-4R3-E ?
La version -I s'alimente en 9 à 28 V DC (320 mA maximum). La version -E s'alimente en PoE IEEE 802.3af classe 1 ou en 5 V DC (477 mA maximum), ce qui permet un câblage unique par le réseau.
Le X-WR-4R3 se raccorde-t-il à une GTB ?
Oui, il fonctionne en esclave Modbus TCP. Une GTB ou un automate peut piloter les quatre relais et lire leur état. Les applications peuvent aussi passer par des requêtes HTTP avec retour XML.
Quelle différence avec le WebRelay-Quad X-WR-444 ?
Le X-WR-444 est la version série 400 : mêmes quatre relais 3 A, avec MQTT, SNMP, HTTPS et des déclinaisons Wi-Fi ou cellulaires. Le X-WR-4R3 reste la version d'origine, simple, en HTTP, XML et Modbus TCP.
À propos de ControlByWEB
ControlByWeb est une entreprise américaine spécialisée dans les solutions d'entrées/sorties Ethernet pour la surveillance et le contrôle à distance. Leurs produits intègrent un serveur web, permettant un accès direct via un navigateur sans logiciel supplémentaire.
Voir toute la gamme ControlByWEBDemander un devis pour le X-WR-4R3
Précisez la version (-I ou -E) et vos quantités : nous vous répondons sous 24 h ouvrées avec un tarif adapté au volume. Notre équipe technique vous conseille sur le choix entre WebRelay-Quad d'origine et série 400.
Produits similaires
Voir toute la catégorie

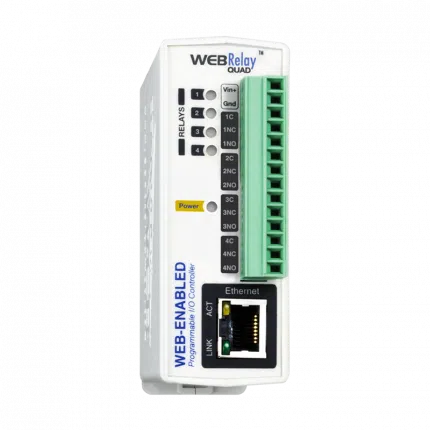

ControlByWEB X-WR-444 WebRelay-Quad - Relais IP 4 relais, PoE, Wi-Fi ou LTE-M
- LTE-M
- Wi-Fi
- Aucune (filaire)

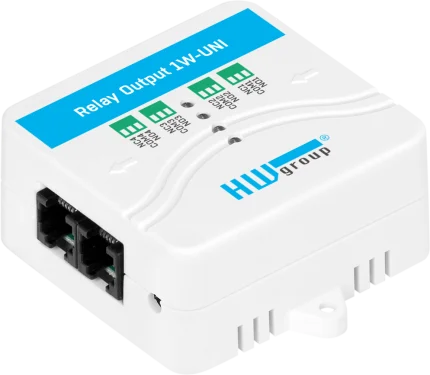

HWgroup Relay Output 1W-UNI - Module 4 sorties relais sur bus 1-Wire UNI
- Aucune (filaire)
- 1-Wire
- Alimenté par le bus

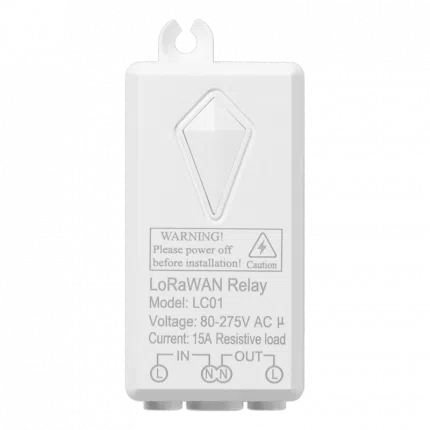

Dragino LC01 - Relais LoRaWAN classe C 15 A pour pilotage à distance
- LoRaWAN
- Secteur 100-240 V AC

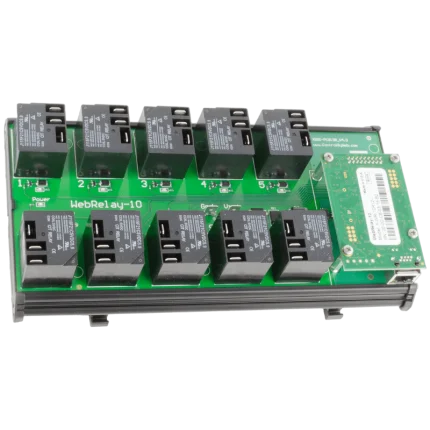

ControlByWEB WebRelay-10 Plus - Relais IP 10 relais, Modbus TCP, SNMP, 1-Wire
