Capteurs de distance et de niveau Dragino : DDS, LDS, MDS et MR
Quatre technologies sans contact pour suivre le niveau d'une cuve, d'un bac ou d'un puisard, ou la distance à un objet : ultrasons, LiDAR, radar 24 ou 60 GHz et radar 80 GHz. Toute la gamme existe en LoRaWAN, NB-IoT ou LTE-M, sur pile longue durée ou solaire.
- 13
- modèles au catalogue
- 3 cm à 40 m
- plages selon le modèle
- 5 ans
- jusqu'à, sur pile
- 4
- technologies de mesure

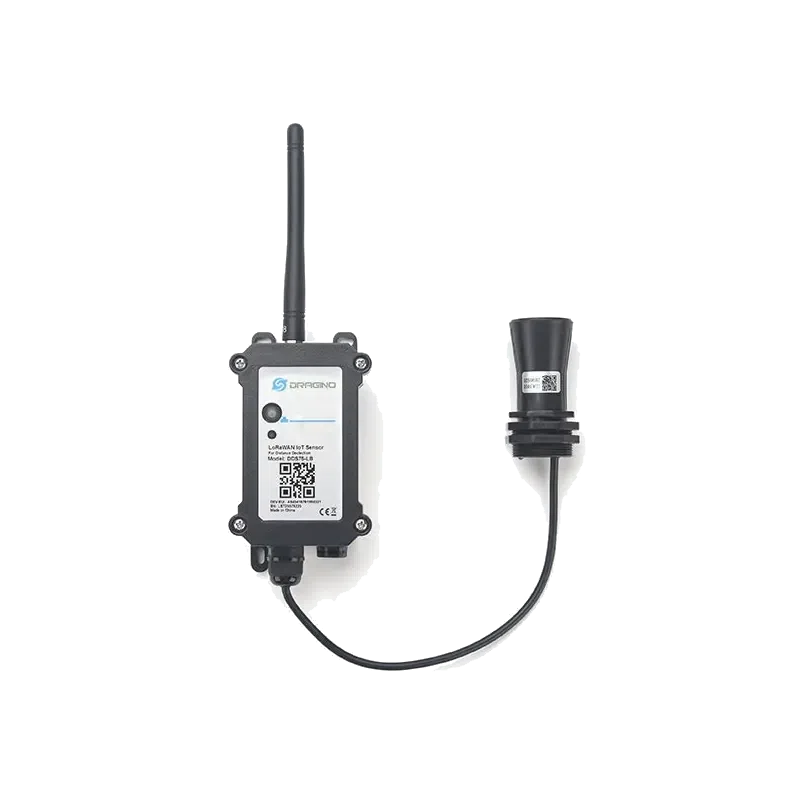

Dragino DDS75- LoRaWAN EU868
- NB-IoT
- LTE-M
- Ultrasons
- LiDAR
- Radar 80 GHz
Quel capteur de distance pour quel besoin ?
Les capteurs de distance Dragino
Chaque fiche regroupe les versions LoRaWAN, NB-IoT ou LTE-M et les options d'alimentation. Indiquez réseau et alimentation dans votre demande de devis.
Ultrasons : DDS 4
Capteurs polyvalents, dont une version qui mesure à travers la paroi.

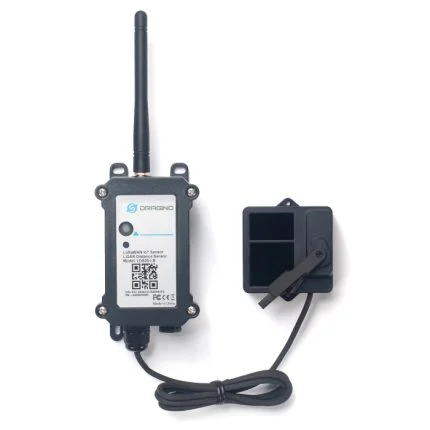

LiDAR : LDS et DS20L 4
Faisceau très étroit, de quelques centimètres à 40 m.
Radar : MDS et MR 5
Mesure fiable malgré condensation, mousse ou poussière.
Aucun modèle ne correspond à ces critères.
Ultrasons, LiDAR ou radar : le comparatif
Plages et précisions annoncées par Dragino. Pour un liquide en cuve fermée avec condensation, privilégiez le radar ; pour une cible petite ou lointaine, le LiDAR.
| Caractéristique | DDS20 | DDS45 | DDS75 | LDS12 | LDS40 | MDS120 | MDS200 | MR-12 | MR-25 |
|---|---|---|---|---|---|---|---|---|---|
| Technologie | Ultrasons à travers paroi | Ultrasons | Ultrasons | LiDAR ToF | LiDAR ToF | Radar 60 GHz | Radar 24 GHz | Radar FMCW 80 GHz | Radar FMCW 80 GHz |
| Plage | 20 à 2 000 mm de liquide | 30 à 4 500 mm | 280 à 7 500 mm | 0,1 à 12 m | 0,1 à 40 m | 0,15 à 12 m | 0,5 à 20 m | 0,2 à 12 m | 0,2 à 25 m |
| Précision | ±(5 mm + 0,5 %) | ±(1 cm + 0,3 %) | ±(1 cm + 0,3 %) | ±5 cm jusqu'à 5 m, puis ±1 % | Résolution 1 cm | ±(2 cm + 0,3 %) | ±0,1 m | ±20 mm | ±20 mm |
| Faisceau | Non précisé | 60° | 40° | 3,6° | 3° | 25° x 23° | Non précisé | Non précisé | Non précisé |
| Points forts | Aucun perçage de la cuve | Zone morte de 3 cm | Compensation de température | Immunité 70 klux | 13,5 m sur cible sombre | Condensation et poussière | Deux cibles détectées | Ambiance humide ou poussiéreuse | Ambiance humide ou poussiéreuse |
Faites glisser le tableau pour voir tous les modèles.

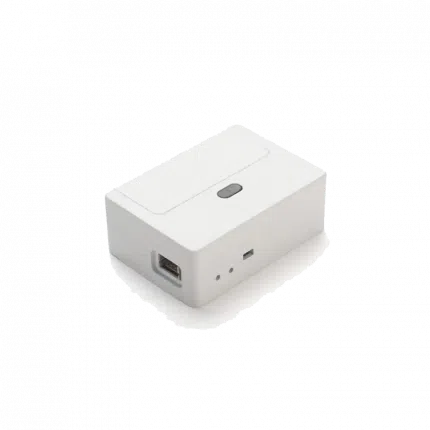

Également dans la gamme : DDS04 (jusqu'à 4 sondes à ultrasons de 3 cm à 15 m sur un même nœud) et DS20L (LiDAR de 3 à 200 cm, modes comptage et alarme). Réseaux : LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence. Source : fiches techniques Dragino.
Cas d'usage
Cuves et réservoirs
Fioul, eau de pluie, sel d'adoucisseur, produits de traitement : suivi du niveau et alerte avant rupture, sans relevé manuel.
Puisards et bassins
Les radars mesurent malgré la condensation ; l'alarme de seuil rapproche les émissions quand le niveau monte.
Sites sans énergie
Ouvrages, rivières, conteneurs : alimentation sur pile ou solaire et transmission LoRaWAN ou NB-IoT, sans câble.
Présence d'objets
Le DS20L et les LiDAR détectent un véhicule, un bac ou un stock à quelques centimètres ou à plusieurs mètres.
Intégration réseau et données
Les mesures arrivent sous forme de trames radio, décodées par votre serveur réseau ou votre plateforme puis transmises à la GTB ou à l'outil de supervision.
- LoRaWAN EU868
- Réception par n'importe quelle passerelle LoRaWAN, Dragino ou autre, sur un réseau privé ou opéré.
- NB-IoT, LTE-M, LTE Cat 1
- Liaison directe par le réseau mobile, sans passerelle, avec ou sans carte SIM 1NCE incluse selon la référence.
- Vers la GTB en Modbus

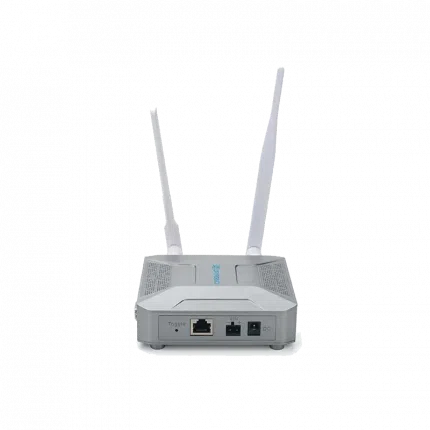

- Associés à une passerelle Dragino MS48-LR, les capteurs LoRaWAN deviennent des registres Modbus RTU ou TCP.
- Configuration Bluetooth
- Réglage de l'intervalle d'émission, des seuils et des modes depuis un smartphone, mise à jour OTA sur plusieurs modèles.
Mesurer un niveau sans contact, sans câble et sans perçage
Ces capteurs mesurent l'écart entre leur face avant et une surface : liquide, eau d'un puisard, matière d'un silo, objet ou véhicule. Ils émettent à intervalle régulier, plus souvent quand un seuil d'alarme est franchi, sur pile annoncée jusqu'à 5 ans ou sur panneau solaire.
Lire la suite

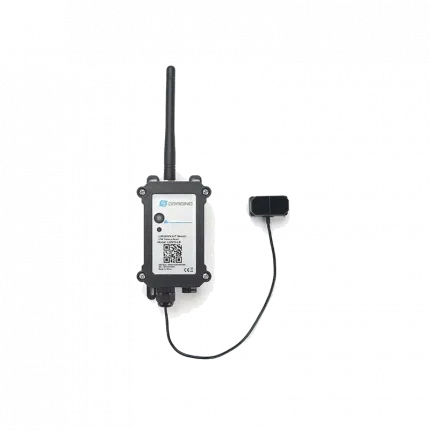

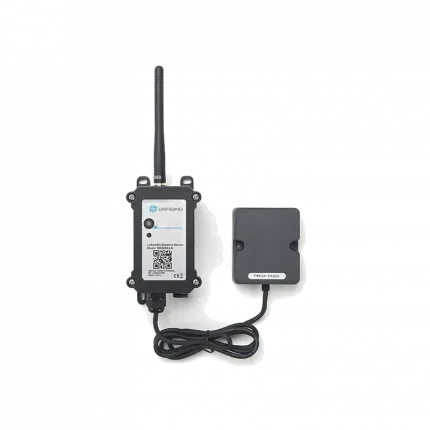

Les DDS à ultrasons sont polyvalents, et le DDS20 mesure même à travers le fond d'une cuve. Les LDS12 et LDS40 au LiDAR offrent un faisceau très étroit, et les radars MDS et MR restent fiables malgré la condensation et la poussière.
Documentation technique
Wiki Dragino, fiches techniques et guides des capteurs DDS, LDS, DS20L, MDS et MR, en anglais.
Documentations DraginoÀ voir aussi
Passerelles et compléments 5En LoRaWAN, prévoyez une passerelle couvrant le site. Les versions NB-IoT et LTE-M s'en passent.
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
Quel capteur Dragino pour mesurer le niveau d'une cuve ?

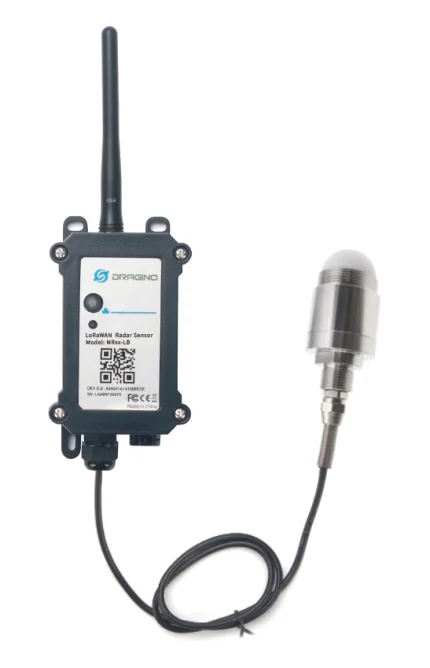

Pour une cuve ouverte ou un bac, un DDS45 ou DDS75 à ultrasons convient. Pour une cuve fermée avec condensation, préférez un radar MDS120, MR-12 ou MR-25. Le DDS20 mesure la hauteur de liquide à travers le fond de la cuve, sans perçage, jusqu'à 2 000 mm.
Quelle différence entre ultrasons, LiDAR et radar ?
Les ultrasons sont polyvalents avec un faisceau large (40 à 60°). Le LiDAR a un faisceau très étroit (3 à 3,6°) et porte loin, jusqu'à 40 m pour le LDS40. Le radar reste fiable malgré la condensation et la poussière ; les MR à 80 GHz annoncent ±20 mm de précision.
Quelle autonomie sur pile ?
Dragino annonce jusqu'à 5 ans avec la pile de 8 500 ou 19 000 mAh, selon l'intervalle d'émission. Des versions solaires avec batterie rechargeable existent pour les mesures fréquentes.
Faut-il une passerelle LoRaWAN ?
Pour les versions LoRaWAN, oui : une passerelle Dragino ou d'une autre marque, ou un réseau opéré. Les versions NB-IoT, LTE-M ou LTE Cat 1 transmettent directement par le réseau mobile avec une carte SIM.
Peut-on remonter le niveau dans une GTB ?
Oui. Les trames sont décodées par le serveur LoRaWAN puis envoyées à la GTB, par exemple via MQTT ou via une passerelle Dragino MS48-LR qui expose les valeurs en Modbus RTU ou TCP.
Le DDS04 est-il livré avec ses sondes ?
Non, la référence de base correspond au nœud seul. Les sondes A01A-15, A02-15, A13-15 et A16-15 se commandent à part, et des kits associant le nœud à une ou quatre sondes identiques figurent dans les variantes de la fiche.
