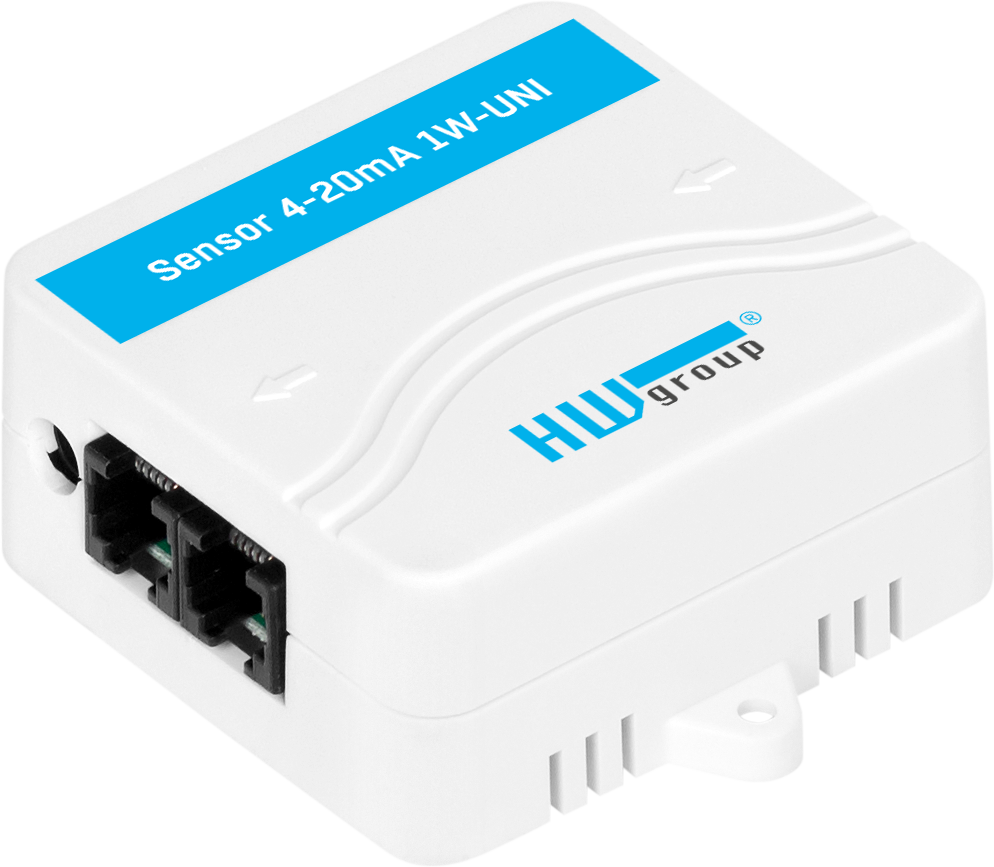

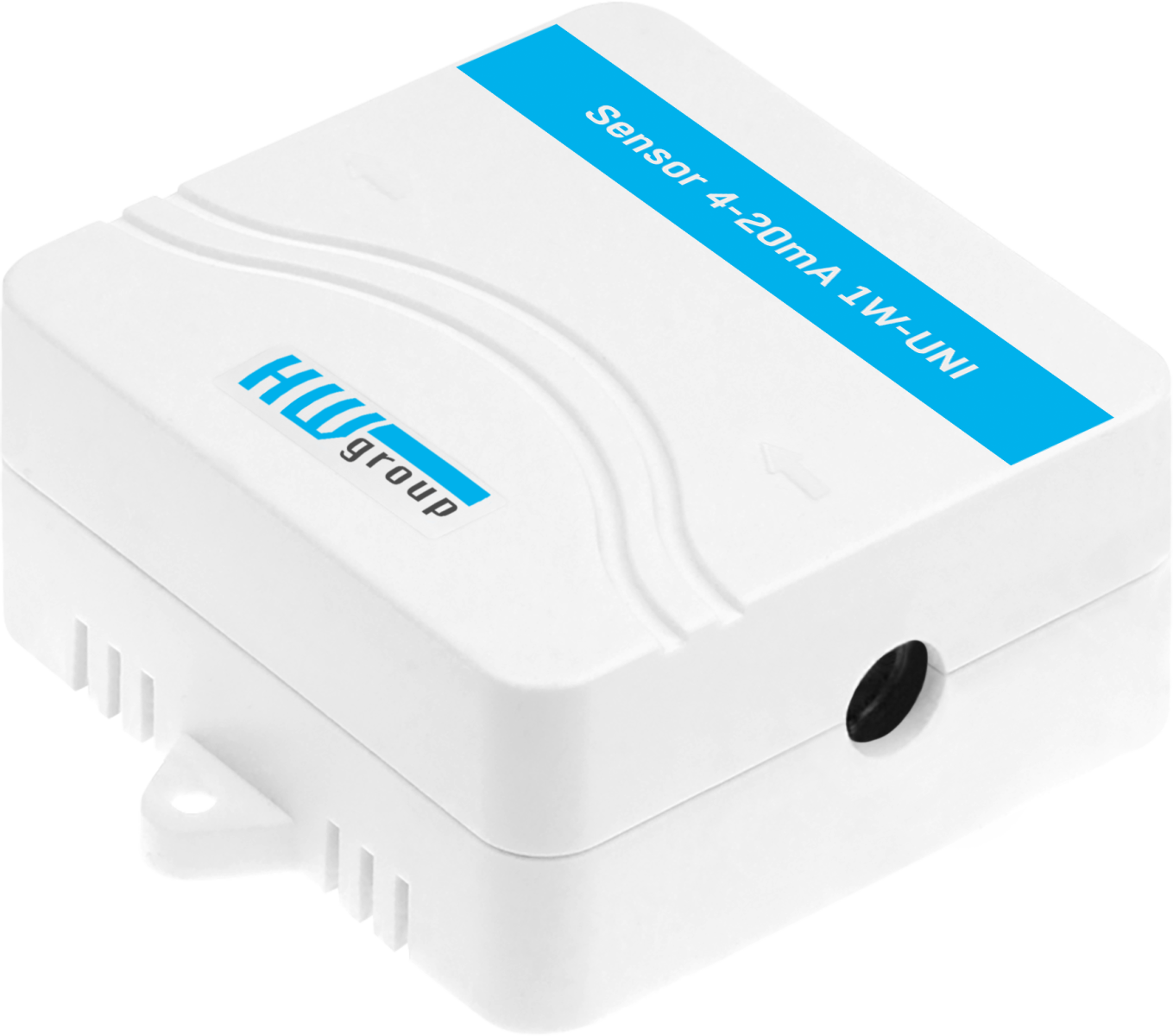

HWgroup Sensor 4-20mA 1W-UNI - Convertisseur boucle 4-20 mA isolé pour 1-Wire

Tout capteur industriel à sortie boucle de courant 4-20 mA deux fils de type « sink », c'est-à-dire alimenté par la boucle : transmetteur de pression, sonde de niveau de cuve, capteur de CO2 ou de gaz, sonde pH. Le module fournit lui-même le courant de boucle.

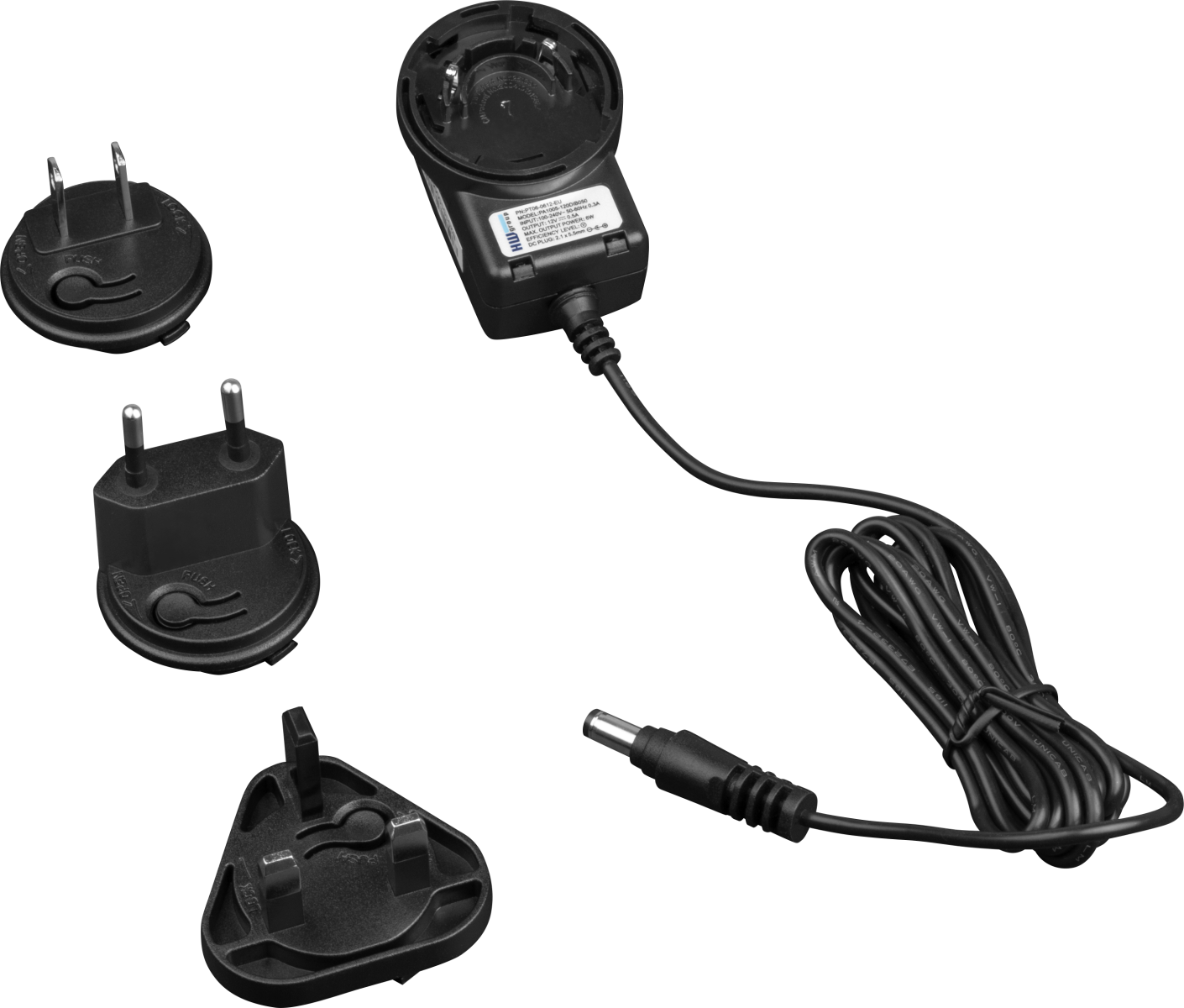

Non. Une alimentation externe de 12 à 30 V DC est obligatoire, sur le jack du module. La version set (réf. 600605) est livrée avec un adaptateur secteur 12 V. Sur un Ares 12, attention : la batterie interne de l'Ares ne fournit pas de 12 V.

Oui. Par défaut la valeur est en mA avec une décimale. Le logiciel de calibration HWgroup pour Windows, associé au 1W-UNI USB calibrator, permet de définir une courbe à 8 points et une conversion dans l'unité métier, stockée dans le capteur. La valeur correcte apparaît alors dans les e-mails, SMS et l'interface web.

Côté boucle 4-20 mA, la liaison vers le transmetteur peut atteindre plusieurs dizaines voire centaines de mètres. Côté bus 1-Wire UNI, la longueur totale de ligne est limitée à 60 m depuis le port actif du boîtier.

Le Sensor 4-20mA 1W-UNI contient une source de courant qui alimente un capteur passif de type « sink ». Pour les capteurs à sortie 0-20 mA, HWgroup propose le Sensor 0-20mA 1W-UNI, présenté comme l'alternative à ce modèle.
