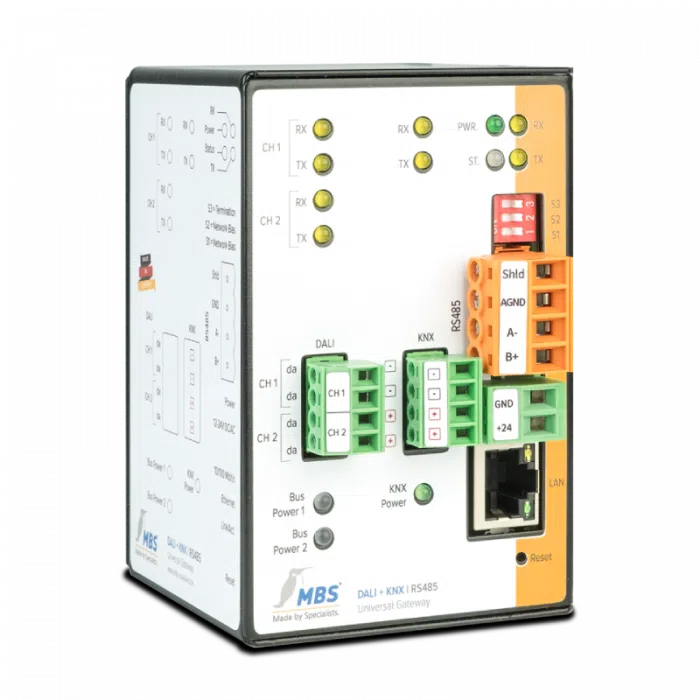

MBS Triple-X KNX + DALI - Passerelle KNX et DALI vers BACnet, Modbus, MQTT
- Interface KNX TP et 2 canaux DALI intégrés, sans coupleur externe
- Vers BACnet/IP, BACnet MS/TP, Modbus TCP ou RTU, MQTT, OPC UA, SNMP
- Licence de 25 à 2 500 points de données extensible
- Ethernet 10/100 et RS-232 ou RS-485 isolé 1 kV
- Alimentation 12 à 24 V AC/DC, 2,4 W, IP20, rail DIN
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | BACnet/IP, Modbus TCP, MQTT, OPC UA, SNMP |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Interfaces et bus de terrain | BACnet MS/TP, DALI, Ethernet, KNX, Modbus RTU, RS-232, RS-485 |
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Installations KNX TP et appareils DALI, GTB BACnet, Modbus TCP et RTU, brokers MQTT, clients OPC UA |
| Variante | Port série RS-485 ou RS-232 et licence de 25, 200, 500, 1 000 ou 2 500 points de données ; protocole cible à préciser à la commande |
| Connecteur | RJ45 Ethernet, borniers pour alimentation, port série et bus |
| Température de fonctionnement | 0 à +45 °C |
| Port série | RS-485, RS-232 |
| Points de données | 25 points, 200 points, 500 points, 1 000 points, 2 500 points |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- BACnet MS/TP
- KNX
- DALI
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La MBS Triple-X KNX + DALI est une passerelle KNX et DALI vers BACnet, Modbus, MQTT ou OPC UA qui réunit dans un seul boîtier une interface KNX TP et deux canaux DALI. Elle évite un coupleur KNX et un contrôleur DALI séparés, et regroupe toutes les données d'éclairage et d'automatisme d'une zone dans la GTB.
Elle s'adresse aux intégrateurs qui reprennent des bâtiments où cohabitent une installation KNX (stores, chauffage, commandes) et un éclairage DALI. Une seule passerelle à configurer, un seul point d'accès pour la supervision, et une capacité de 25 à 2 500 points de données extensible par licence. Découvrez toutes nos passerelles KNX et DALI et la gamme MBS GmbH.
MBS commercialise désormais deux séries de passerelles universelles : la série X et la nouvelle série XT. La Triple-X KNX + DALI reste au catalogue de la série X et n'a pas d'équivalent XT annoncé à ce jour. Pour un projet KNX seul, la XT Core + KNX prend le relais de l'ancienne Double-X KNX.
Points forts du Triple-X KNX + DALI
- Interface KNX TP et deux canaux DALI intégrés dans le même boîtier
- Consommation sur le bus KNX de 7 mA au maximum, environ 4 mA en moyenne
- Deux lignes DALI indépendantes (1A/1B et 2A/2B) avec voyants RX et TX par canal
- Licence de 25 à 2 500 points de données, extensible sans changer de matériel
- Ethernet 10/100 Mbit/s et port série RS-232 ou RS-485 isolé 1 kV
- Horloge temps réel et carte microSD jusqu'à 2 Go pour les tendances
- Alimentation 12 à 24 V AC ou DC, consommation 2,4 W
Applications en bâtiment et sur site technique
- Immeubles de bureaux : stores et chauffage KNX et éclairage DALI supervisés depuis une même GTB BACnet
- Hôtels et résidences : intégration des chambres KNX et de l'éclairage DALI des parties communes
- Établissements de santé et d'enseignement : rénovation progressive sans remplacer les installations KNX et DALI en place
- Commerces et sièges sociaux : pilotage des scènes d'éclairage et des automatismes depuis un SCADA ou un hyperviseur
Intégration et compatibilité
La ligne KNX et les deux lignes DALI se raccordent directement sur la passerelle. Le module KNX consomme au maximum 7 mA sur la ligne et l'alimentation KNX doit être fournie par l'installation. Chaque canal DALI dispose de ses voyants RX et TX, la partie KNX de ses voyants RX, TX et Power.
Côté supervision, la passerelle convertit les données KNX et DALI vers le protocole cible choisi à la commande : BACnet/IP ou BACnet MS/TP, Modbus TCP, Modbus RTU maître ou esclave en RS-232 ou RS-485, MQTT, OPC UA, SNMP (agent, manager ou émetteur de traps), export de fichiers CSV via un partage SAMBA, Allen-Bradley DF1 ou Bosch.
La configuration se charge par navigateur dans le serveur web intégré et reste enregistrée dans l'appareil. L'interface web sert aussi à l'analyse et à l'activation des licences. Le pilote MQTT, au format de message libre, existe aussi en variante Sparkplug.
Versions disponibles
La référence MBS combine la version du port série (RS-485 isolée 1 kV ou RS-232) et la capacité de points de données. L'appareil de base (11-0064 en RS-485, 11-0087 en RS-232) inclut 25 points ; les licences 13-0002 à 13-0005 portent la capacité à 200, 500, 1 000 ou 2 500 points. Le protocole cible (BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus maître ou esclave, MQTT, OPC UA, SNMP, CSV, Allen-Bradley DF1, Bosch 4A) est configuré par MBS selon votre projet : indiquez-le dans la demande de devis.
| Référence | Version | Usage conseillé |
|---|---|---|
| 11-0064 | RS-485, 25 points | Bus RS-485 multipoint, Modbus RTU ou BACnet MS/TP |
| 11-0064+13-0002 | RS-485, 200 points | Bus RS-485 multipoint, Modbus RTU ou BACnet MS/TP |
| 11-0064+13-0003 | RS-485, 500 points | Bus RS-485 multipoint, Modbus RTU ou BACnet MS/TP |
| 11-0064+13-0004 | RS-485, 1 000 points | Bus RS-485 multipoint, Modbus RTU ou BACnet MS/TP |
| 11-0064+13-0005 | RS-485, 2 500 points | Bus RS-485 multipoint, Modbus RTU ou BACnet MS/TP |
| 11-0087 | RS-232, 25 points | Liaison série point à point courte |
| 11-0087+13-0002 | RS-232, 200 points | Liaison série point à point courte |
| 11-0087+13-0003 | RS-232, 500 points | Liaison série point à point courte |
| 11-0087+13-0004 | RS-232, 1 000 points | Liaison série point à point courte |
| 11-0087+13-0005 | RS-232, 2 500 points | Liaison série point à point courte |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bus intégrés | KNX TP et 2 canaux DALI (1A/1B et 2A/2B) |
| Consommation sur le bus KNX | 7 mA maximum, environ 4 mA en moyenne |
| Alimentation du bus KNX | À prévoir par l'installation |
| Réseau | 1 port Ethernet RJ45 10/100 Mbit/s, LED Link et 10/100 |
| Port série COM1 | RS-232 ou RS-485 isolé 1 kV selon version matérielle |
| Réglages RS-485 | Interrupteurs DIP : polarisation (bias) et terminaison 120 ohms |
| Points de données | 25, 200, 500, 1 000 ou 2 500 selon licence, extensible par l'interface web |
| Alimentation | 12 à 24 V DC ou 12 à 24 V AC |
| Consommation | 2,4 W |
| Dimensions (H x L x P) | 100 x 65 x 70 mm, support rail DIN inclus |
| Poids | 400 g |
| Fonctions système | Horloge temps réel sauvegardée par pile, carte microSD jusqu'à 2 Go, chien de garde matériel et logiciel, redémarrage automatique après coupure |
| Processeur | ARM9 |
| Configuration | Interface web intégrée, fichiers de configuration stockés de façon permanente |
| Boîtier | Métallique, sans ventilateur |
| Voyants | Alimentation, statut multicolore, RX, TX, plus voyants du bus intégré |
| Température de fonctionnement | 0 à +45 °C |
| Humidité | 20 à 80 % HR sans condensation |
| Indice de protection | IP20 |
| Montage | Rail DIN TS35 selon EN 60715 |
| Conformité | CE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, OPC UA
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, BACnet MS/TP, KNX, DALI
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Installations KNX TP et appareils DALI, GTB BACnet, Modbus TCP et RTU, brokers MQTT, clients OPC UA
- Variante
- Port série RS-485 ou RS-232 et licence de 25, 200, 500, 1 000 ou 2 500 points de données ; protocole cible à préciser à la commande
- Connecteur
- RJ45 Ethernet, borniers pour alimentation, port série et bus
- Température de fonctionnement
- 0 à +45 °C
- Port série
- RS-485, RS-232
- Points de données
- 25 points, 200 points, 500 points, 1 000 points, 2 500 points
Contenu et accessoires compatibles
- Passerelle livrée avec son support rail DIN TS35
- Alimentation 24 V DC rail DIN, voir nos alimentations rail DIN
- Extensions de licence de points de données (200, 500, 1 000, 2 500)
Documentation
Questions fréquentes
Pourquoi choisir une Triple-X plutôt que deux passerelles ?
La Triple-X réunit l'interface KNX et deux canaux DALI dans un seul appareil. Vous n'avez qu'une passerelle à configurer, à alimenter et à superviser, et une seule licence de points de données à dimensionner.
Faut-il une alimentation KNX ?
Oui. La passerelle prélève au maximum 7 mA sur la ligne KNX, environ 4 mA en moyenne, mais n'alimente pas le bus. L'alimentation de la ligne KNX doit être présente dans l'installation.
Combien de points de données prévoir ?
Chaque information échangée, KNX ou DALI, compte comme un point. Les licences vont de 25 à 2 500 points et s'étendent ensuite par l'interface web, sans changer de matériel.
Vers quels protocoles les données peuvent-elles être envoyées ?
Selon la référence : BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU maître ou esclave en RS-232 ou RS-485, MQTT, OPC UA, SNMP, export CSV, Allen-Bradley DF1 ou Bosch.
Existe-t-il une version XT de la Triple-X KNX + DALI ?
Pas à ce jour. MBS maintient la Triple-X KNX + DALI dans sa série X, commercialisée en parallèle de la nouvelle série XT. Pour un projet KNX seul, la XT Core + KNX succède à la Double-X KNX ; un modèle XT Core + DALI2 est annoncé pour mai 2027.
À propos de MBS GmbH
MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le Triple-X KNX + DALI
Indiquez-nous vos quantités, le protocole cible et la taille de votre installation : un technicien vous répond sous 24 h ouvrées avec une offre adaptée et des tarifs dégressifs selon les volumes. Nous pouvons aussi vous aider à choisir la version la mieux dimensionnée pour votre projet.
