Réf. WS513-868MMilesight WS513 - Prise murale connectée LoRaWAN avec mesure d'énergie
- Prise encastrée LoRaWAN classe C, 16 A, face type F (EU) ou type E (FR)
- Mesure tension, courant, facteur de puissance, puissance et énergie, précision ±3 % typique
- Commande à distance, temporisation, Multicast et pilotage direct Milesight D2D
- Protection et alarme de surintensité, alimentation secteur 100 à 250 V AC
- Boîtier IP20 de 86,3 x 86,3 mm, configuration par NFC
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Panneau / encastré |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Précision | Énergie : ±3 % typique, ±5 % maximum |
| Plage de mesure | Tension : 100 à 250 V AC |
| Type de prise | Type F (EU) ou type E (FR), 16 A, obturateurs de sécurité |
| Mode LoRaWAN | Classe C, OTAA / ABP |
| Configuration | NFC (Milesight ToolBox) ou downlink |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

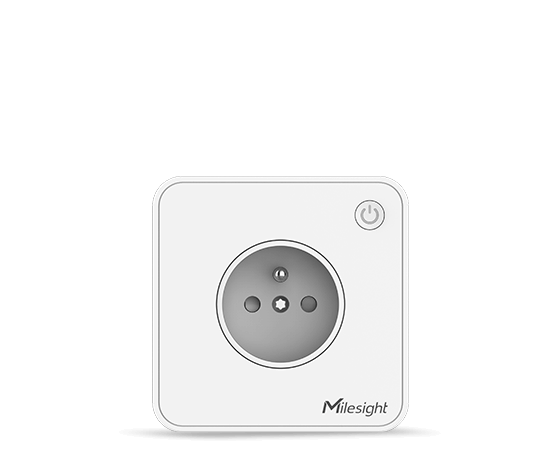

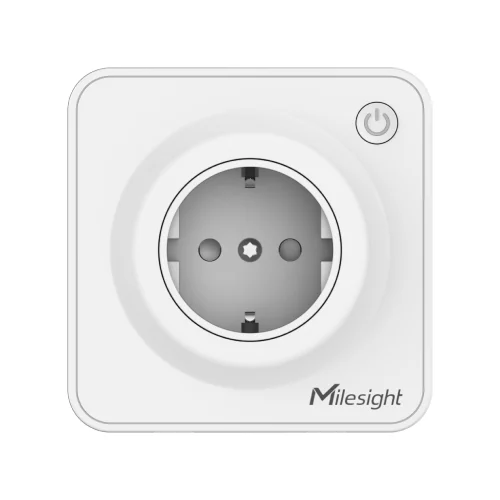

Le Milesight WS513 est une prise connectée LoRaWAN encastrée qui remplace une prise murale classique pour commander à distance l'appareil branché et mesurer sa consommation électrique. Elle relève tension, courant, facteur de puissance, puissance active et énergie en kWh, et s'intègre dans un réseau LoRaWAN de bâtiment au même titre que les capteurs d'ambiance ou de comptage.
Pour l'exploitant ou le gestionnaire technique, le WS513 apporte une réponse simple aux consommations résiduelles : coupure programmée des équipements en dehors des horaires d'occupation, verrouillage du bouton en façade dans les espaces publics, protection contre les surintensités. Comme la prise est intégrée au mur, elle ne peut pas être débranchée ou déplacée par les occupants, ce qui fiabilise les données de comptage dans la durée.
Points forts du WS513
- Prise encastrée 16 A maximum, type F (EU) ou type E (FR) avec obturateurs de sécurité
- Mesure de tension, courant, facteur de puissance, puissance active (W) et énergie (kWh), précision typique ±3 %
- Commande locale par bouton ou à distance par LoRaWAN classe C, avec temporisation de mise en marche ou d'arrêt
- Protection et alarme de surintensité, coupure automatique au-delà de 130 % du courant nominal
- Protocole Milesight D2D : pilotage direct par un autre équipement Milesight, sans passerelle
- Multicast pour commander un groupe de prises en une seule trame
- Portée radio jusqu'à 15 km en champ libre, configuration sans contact par NFC
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : extinction automatique des imprimantes, écrans et fontaines en fin de journée et le week-end
- Enseignement : coupure des équipements de salles de classe hors périodes scolaires, bouton verrouillé pour éviter les manipulations
- Collectivités et équipements recevant du public : sous-comptage par poste des chauffages d'appoint et appareils de cuisine
- Hôtellerie et résidences : pilotage à distance des appareils de chambres inoccupées
- Locaux techniques : redémarrage à distance d'un équipement bloqué branché sur une prise dédiée
Intégration et compatibilité
Le WS513 fonctionne en LoRaWAN classe C (OTAA ou ABP) afin de recevoir les commandes sans délai. Il se raccorde à toute passerelle LoRaWAN standard et à un serveur réseau comme ChirpStack, The Things Stack ou le serveur intégré aux passerelles LoRaWAN Milesight. Les mesures décodées sont ensuite transmises à la GTB par MQTT ou HTTP, ou converties en BACnet ou Modbus par une passerelle edge. Milesight publie le décodeur des trames (payload codec) et la liste des commandes descendantes dans le guide utilisateur.
La configuration se fait avec l'application Milesight ToolBox par NFC : intervalle de remontée (20 minutes par défaut, réglable de 1 à 1 080 minutes), seuils de surintensité, verrouillage du bouton, paramètres D2D. La prise est aussi gérable depuis Milesight IoT Cloud et la Milesight Development Platform. Elle complète naturellement les compteurs électriques installés en tableau pour descendre au niveau du poste de consommation.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| WS513-868M | Prise murale encastrée LoRaWAN EU868, face type F (EU) ou type E (FR) à préciser, 16 A | Bâtiments en Europe, réseau LoRaWAN 868 MHz |
Caractéristiques techniques
| Type | Prise murale encastrée connectée LoRaWAN avec mesure d'énergie |
|---|---|
| Format de prise | Type F (EU) ou type E (FR), avec obturateurs de sécurité |
| Tension d'entrée | 100 à 250 V AC, 50 à 60 Hz |
| Courant nominal | 16 A maximum |
| Mesures | Tension (V AC), courant (mA), facteur de puissance (%), puissance active (W), énergie (kWh) |
| Précision de mesure | ±3 % typique, ±5 % maximum |
| Radio | LoRaWAN et Milesight D2D, antenne interne |
| Fréquence | EU868 (autres plans disponibles : IN865, RU864, US915, AU915, KR920, AS923) |
| Puissance d'émission | 16 dBm (868 MHz) |
| Sensibilité | -137 dBm |
| Mode LoRaWAN | OTAA / ABP, classe C |
| Configuration | Application mobile par NFC ou commande descendante |
| Fonctions avancées | Temporisation, verrouillage du bouton, protection et alarme de surintensité, Multicast, agent D2D |
| Indication et commande | 1 LED d'état réseau et alimentation, 1 bouton marche / arrêt ou réinitialisation |
| Indice de protection | IP20 |
| Boîtier | Polycarbonate UL94 V0, blanc |
| Dimensions | 86,3 x 86,3 x 45,8 mm (type F), 86,3 x 86,3 x 43,3 mm (type E) |
| Poids | 98,8 g |
| Température de fonctionnement | -20 à +60 °C |
| Humidité relative | 0 à 95 % sans condensation |
| Câblage | Conducteurs de 2,5 mm² maximum, boîte d'encastrement de 40 mm minimum |
| Conformité | CE, RoHS, DEEE |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Panneau / encastré
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Précision
- Énergie : ±3 % typique, ±5 % maximum
- Plage de mesure
- Tension : 100 à 250 V AC
- Type de prise
- Type F (EU) ou type E (FR), 16 A, obturateurs de sécurité
- Mode LoRaWAN
- Classe C, OTAA / ABP
- Configuration
- NFC (Milesight ToolBox) ou downlink
Contenu et accessoires compatibles
Livré avec la prise WS513, 2 vis de fixation, un guide de démarrage rapide et une carte de garantie. Pour une commande locale sans passerelle, la prise s'associe en D2D à un bouton ou à un capteur Milesight compatible, par exemple un capteur de présence. Retrouvez les autres modules de commande dans la catégorie interrupteurs et prises connectés et l'ensemble de la gamme sur la page Milesight.
Documentation
Questions fréquentes
Le WS513 peut-il couper une charge si le courant devient trop important ?
Oui. Un seuil de surintensité se règle dans l'application Milesight ToolBox ou par commande descendante (downlink) : la prise envoie une alarme et peut couper l'alimentation. Même si ces fonctions sont désactivées, le WS513 coupe de lui-même et émet une alarme si le courant dépasse de 30 % le courant nominal de 16 A.
Quel type de prise choisir pour un bâtiment en France ?
Le WS51x existe en deux faces : type F (Schuko, standard EU) et type E (standard français avec broche de terre), toutes deux en 16 A avec obturateurs de sécurité. Précisez la version souhaitée dans votre demande de devis : pour un bâtiment tertiaire français, le type E est en général retenu.
Comment le WS513 s'installe-t-il ?
La prise se raccorde à la place d'une prise existante, par un électricien qualifié, disjoncteur coupé. Les conducteurs sont limités à 2,5 mm² et la boîte d'encastrement doit offrir au moins 40 mm. Le module de 86,3 x 86,3 mm se fixe par deux vis puis la plaque se clipse.
Faut-il une passerelle pour commander la prise ?
Pour la remontée des mesures et la commande depuis la supervision, oui : une passerelle LoRaWAN et un serveur réseau sont nécessaires. En revanche, le protocole Milesight D2D permet à un capteur ou un bouton Milesight compatible de commander directement la prise, sans passer par la passerelle.
Quelle différence avec le WS523 ?
Le WS513 est une prise encastrée dans le mur, invisible et non démontable par l'occupant. Le WS523 est une prise intermédiaire qui se branche sur une prise existante, sans travaux, avec en plus une alerte de coupure secteur grâce à un condensateur interne.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le WS513
Indiquez-nous le nombre de prises et le contexte du bâtiment : nous revenons vers vous sous 24 h ouvrées avec une proposition adaptée et un conseil technique sur la passerelle et le raccordement à votre supervision. Les tarifs sont établis selon les quantités et la composition du projet.
Produits similaires
Voir toute la catégorieMilesight WS136 / WS156 - Panneau de commande LoRaWAN 6 boutons
- LoRaWAN
- Pile ou batterie intégrée
- IP20 à IP40 (intérieur)
Milesight WS501 / WS502 - Interrupteur mural LoRaWAN avec mesure d'énergie
- LoRaWAN
- Courant
- Tension

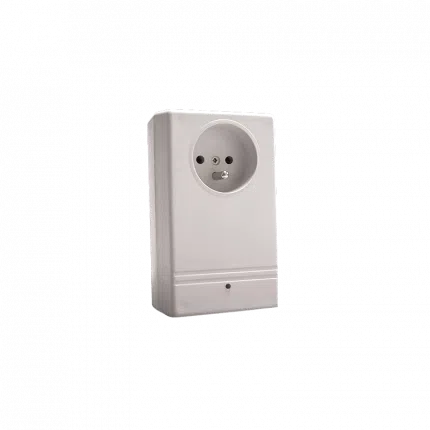

Watteco Smart Plug - Prise connectée LoRaWAN avec mesure d'énergie 16 A
- LoRaWAN
- Tension
- Énergie électrique
Milesight WS558 - Contrôleur d'éclairage LoRaWAN 8 voies rail DIN
- LoRaWAN
- USB
- Courant
Autres produits Milesight
Toute la gamme Milesight

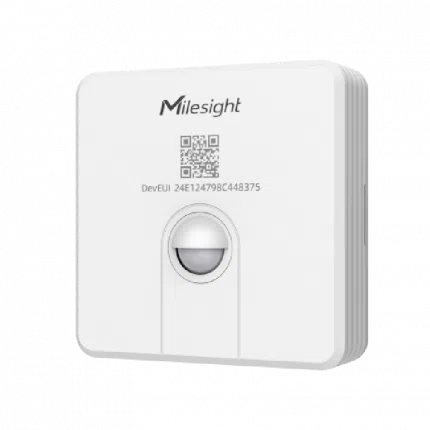

Milesight WS203 - Capteur de présence PIR, température et humidité LoRaWAN
- LoRaWAN
- Température
- Humidité

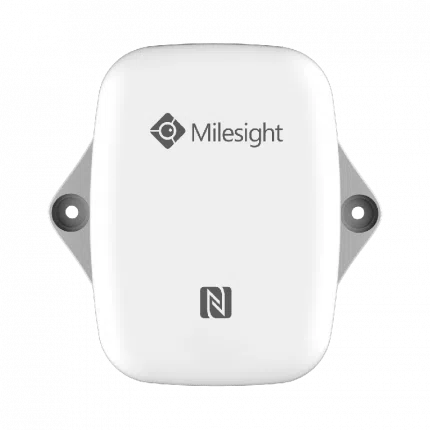

Milesight EM300-TH - Capteur de température et d'humidité LoRaWAN IP67
- LoRaWAN
- Température
- Humidité

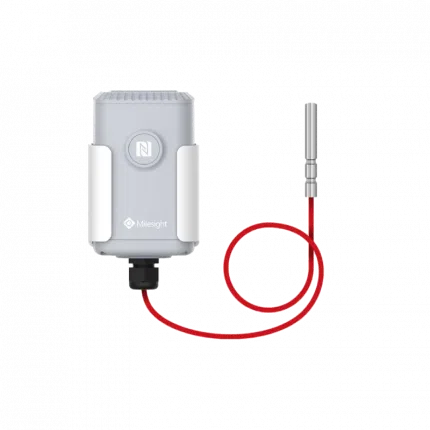

Milesight EM500-PT100 - Capteur de température industriel LoRaWAN PT100
- LoRaWAN
- Température
- Pile ou batterie intégrée

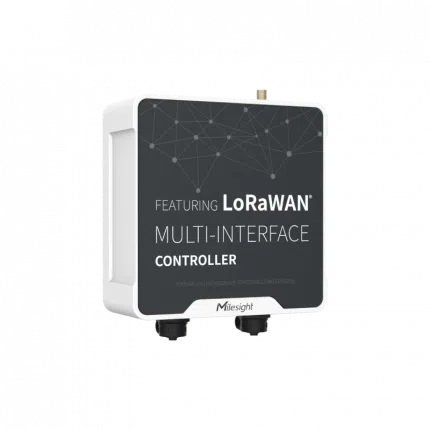

Milesight UC501 / UC502 - Contrôleur d'E/S LoRaWAN ou NB-IoT IP68
