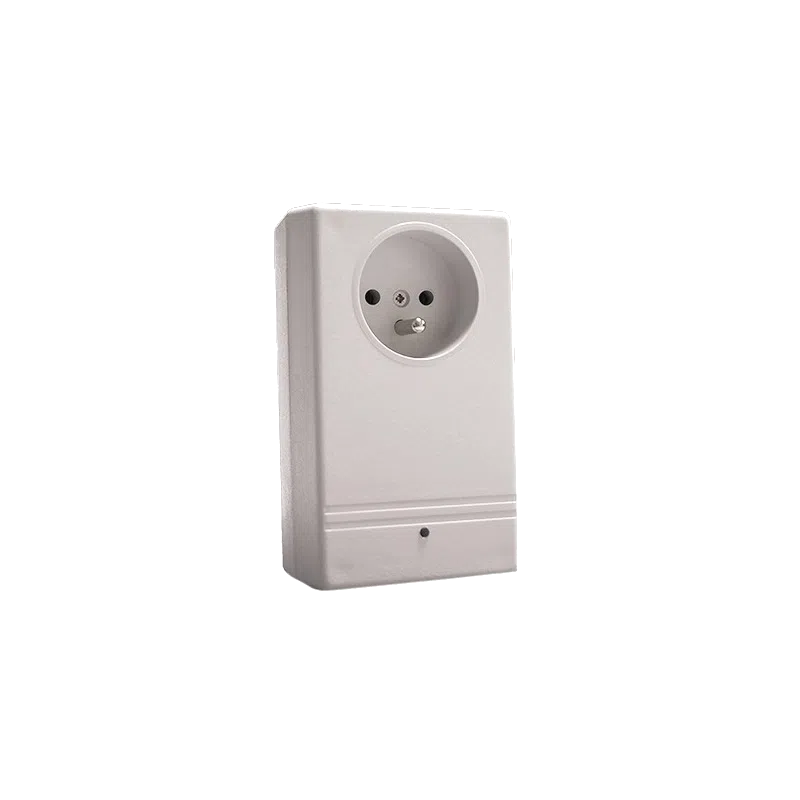

Prise connectée LoRaWAN Watteco Smart Plug avec relais 16 A, version Europe

Réf. 50-70-003

Watteco Smart Plug - Prise connectée LoRaWAN avec mesure d'énergie 16 A

Prise connectée LoRaWAN classe C, pilotage ON/OFF d'une charge jusqu'à 16 A
Mesure des puissances et énergies active et réactive, résolution 1 W et 1 Wh
Précision inférieure à 1 % pour une charge de plus de 40 W
Suivi de la tension, de la fréquence, des surtensions et des creux de tension
Alimentation par le secteur 100 à 250 V AC, environ 800 mW de consommation propre

Connectivité radio	LoRaWAN
Grandeur mesurée	Énergie électrique, Tension
Usage	Comptage énergétique, GTB / intégration BMS
Alimentation	Secteur 100-240 V AC
Entrées et sorties	Sortie relais
Bande de fréquences	868 MHz (EU868)
Autonomie	Sans objet (alimenté)
Plage de mesure	Puissance : 10 à 2 300 W
Précision	Puissance : < 1 % au-dessus de 40 W
Type de prise	Version Europe (50-70-003)
Charge pilotable	16 A / 250 V AC

LoRaWAN

Quantité

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.

Tarif professionnel sur devisRéponse sous 24 h ouvrées
Délai moyenEnviron une semaine
Conseil technique avant-venteChoix du matériel, protocoles et intégration
Tarif selon les quantitésIndiquez vos volumes dans la demande

Fiche technique PDF Un conseiller : 01 34 91 90 20

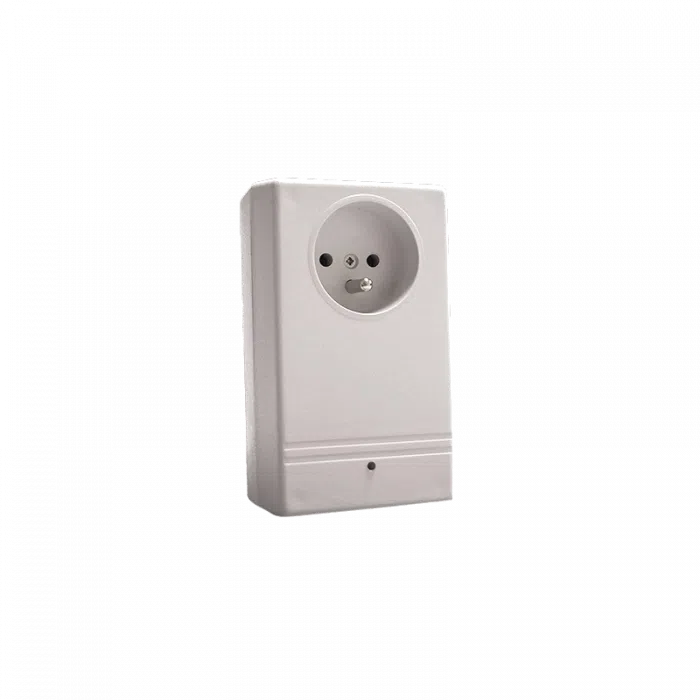

La Watteco Smart Plug est une prise connectée LoRaWAN qui se branche entre une prise murale et un appareil électrique. Elle commute la charge en marche ou arrêt à distance, jusqu'à 16 A, et mesure en continu ce que l'appareil consomme.

Elle sert aux exploitants et intégrateurs qui veulent suivre un usage précis sans intervenir sur le tableau électrique : réfrigérateur, machine à café, chauffage d'appoint, poste informatique. Les données de puissance, d'énergie et de qualité du réseau électrique remontent sur la plateforme de supervision, qui peut aussi programmer les coupures.

Points forts du Smart Plug

Relais intégré : pilotage ON/OFF d'une charge jusqu'à 16 A sous 250 V AC
Mesure des puissances active et réactive (W, var) et des énergies active et réactive (Wh, varh), résolution 1
Précision de mesure de puissance inférieure à 1 % au-dessus de 40 W ; mesures de 10 à 2 300 W
Suivi de la tension efficace et de la fréquence (valeurs instantanées, minimales et maximales)
Comptage des surtensions et des creux de tension selon des seuils et durées fixés par l'utilisateur
Compression différentielle des données, adaptée à la remontée de courbes de charge
LoRaWAN classe C : la prise reste à l'écoute et exécute les ordres de commutation sans attendre
Mémorise le dernier état ON ou OFF après une coupure secteur

Applications en bâtiment et sur site technique

Tertiaire : mesurer la consommation d'un équipement de bureau ou d'office et couper automatiquement en dehors des horaires d'occupation, en appui du décret tertiaire.
Salle serveur ou local réseau : redémarrer à distance un équipement bloqué (box, petit serveur, borne) par un cycle OFF puis ON.
Enseignement et formation : support concret pour découvrir LoRaWAN, la commande descendante et la lecture de mesures électriques.
Collectivités et santé : programmer la marche et l'arrêt de chauffages d'appoint ou de chauffe-eau selon un calendrier.
Maintenance : surveiller la qualité de l'alimentation (creux, surtensions) sur une prise qui alimente un appareil sensible.

Intégration et compatibilité

La Smart Plug s'active en OTAA ou en ABP et chiffre ses trames en AES128. Elle est compatible avec les réseaux LoRaWAN publics et privés et avec les passerelles LoRaWAN du marché. Les cycles de transmission sont réglables (10 min, 1 h, 12 h) ou pilotés par le réseau ; les reports peuvent être périodiques ou déclenchés sur variation.

Côté application, la prise expose les clusters Watteco On/Off, Power Quality et Simple Metering. Watteco fournit des codecs en téléchargement et des guides pour ChirpStack, The Things Network, Kerlink, Multitech ou Node-RED, ainsi qu'un exemple de remontée BACnet via une passerelle Multitech Conduit pour une intégration GTB.

Pour piloter des radiateurs à fil pilote plutôt qu'une prise, voir le Watteco Fil Pilote dans nos contrôleurs CVC et fil pilote. Toute la gamme est sur la page Watteco.

Caractéristiques techniques

Caractéristique	Valeur
Fonction	Prise connectée avec relais et mesure d'énergie
Référence	50-70-003, version Europe
Protocole	LoRaWAN classe C, activation OTAA ou ABP, chiffrement AES128
Fréquence	863 à 870 MHz (EU868)
Puissance d'émission	+14 dBm
Sensibilité	-140 dBm
Cycles de transmission	10 min, 1 h, 12 h ou fixés par le réseau
Tension de fonctionnement	100 à 250 V AC, 50 à 60 Hz
Consommation propre	Environ 800 mW
Charge pilotable	16 A / 250 V AC, commande ON/OFF
Mesures	Puissances et énergies active et réactive, tension efficace, fréquence
Plage de mesure	10 à 2 300 W, valeurs inférieures à 10 W ramenées à 0 W
Résolution	1 W / 1 var, 1 Wh / 1 varh
Précision puissance	Inférieure à 1 % au-dessus de 40 W, supérieure à 1 % en dessous
Qualité réseau	Comptage des surtensions et des creux de tension sur seuils utilisateur
Interface	LED d'association, bouton reset et ON/OFF (absent sur la révision 50-70-003-005)
Dimensions	62 x 114 x 40 mm
Température de fonctionnement	-20 à +50 °C
Normes	EN 61000-4-2, EN 300 220-1, EN 301 489, CE, RoHS

Critères de sélection

Connectivité radio: LoRaWAN
Grandeur mesurée: Tension, Énergie électrique
Usage: GTB / intégration BMS, Comptage énergétique
Alimentation: Secteur 100-240 V AC
Entrées et sorties: Sortie relais
Bande de fréquences: 868 MHz (EU868)
Autonomie: Sans objet (alimenté)
Plage de mesure: Puissance : 10 à 2 300 W
Précision: Puissance : < 1 % au-dessus de 40 W
Type de prise: Version Europe (50-70-003)
Charge pilotable: 16 A / 250 V AC

Contenu et accessoires compatibles

Prise Smart Plug version Europe
Passerelle LoRaWAN si aucun réseau n'est disponible sur le site
Testeur de couverture Watteco Netw'O pour valider l'emplacement

Documentation

Fiche technique Watteco Smart PlugPDFOuvrir

Fiche technique (FR)PDF · 411 KoOuvrir

Fiche technique (EN)PDF · 263 KoOuvrir

Déclaration de conformité (EN)Certificat et conformité · PDF · 90 KoOuvrir

Décodeur LoRaWANTXT · 37 KoTester le décodeur Télécharger

Toutes les documentations WATTECO

Questions fréquentes

Quelle puissance la Smart Plug peut-elle commuter ?

Le relais accepte une charge de 16 A sous 250 V AC. La mesure de puissance couvre 10 à 2 300 W ; en dessous de 10 W la valeur est considérée comme nulle.

Pourquoi la classe C est-elle importante ici ?

Une prise pilotée doit réagir vite à un ordre de coupure. En classe C, le récepteur reste à l'écoute en permanence, ce qui est possible car la Smart Plug est alimentée par le secteur et non par pile.

Que se passe-t-il après une coupure de courant ?

Au redémarrage, la prise reprend le dernier état ON ou OFF qu'elle avait.

Peut-on l'utiliser à l'extérieur ?

Watteco indique qu'elle peut être installée à l'intérieur ou à l'extérieur d'un bâtiment à condition d'être protégée des projections d'eau verticales et du soleil direct.

Quelle différence avec le Fil Pilote Watteco ?

La Smart Plug commute directement un appareil branché sur une prise et mesure sa consommation. Le Fil Pilote envoie les 6 ordres du fil pilote à un radiateur électrique ou commande un relais externe, sans mesure d'énergie.

À propos de WATTECO

WATTECO est un fabricant français de capteurs IoT, installé à Lanester dans le Morbihan. L'entreprise conçoit et produit des émetteurs radio LPWAN, principalement LoRaWAN, destinés à la mesure de grandeurs physiques et de données environnementales. Elle revendique plus de trente ans d'expérience dans l'électronique et une fabrication 100 % française.

Voir toute la gamme WATTECO

Demander un devis pour le Smart Plug

Précisez le nombre de Smart Plug souhaités, le réseau LoRaWAN visé et la plateforme qui exploitera les données : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et peuvent inclure les équipements complémentaires du projet.
