Réf. LC03Dragino LC03 - Prise connectée LoRaWAN 15 A pilotable à distance
- Prise pilotée en LoRaWAN 1.0.3 classe C : marche, arrêt et programmation horaire à distance
- Relais 15 A sur charge résistive, alimentation 80 à 275 V AC
- Détection du branchement et du débranchement de l'appareil, remontée d'événement immédiate
- Protections surintensité, surtension et court-circuit, boîtier PC ignifugé anti-UV
- Fonctionnement de -40 à +70 °C, firmware mis à jour sans fil (OTA)
| Connectivité radio | LoRaWAN |
|---|---|
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Secteur 100-240 V AC |
| Entrées et sorties | Sortie relais |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Connecteur | Prise au standard américain (US) |
| Pouvoir de coupure | 15 A sur charge résistive |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

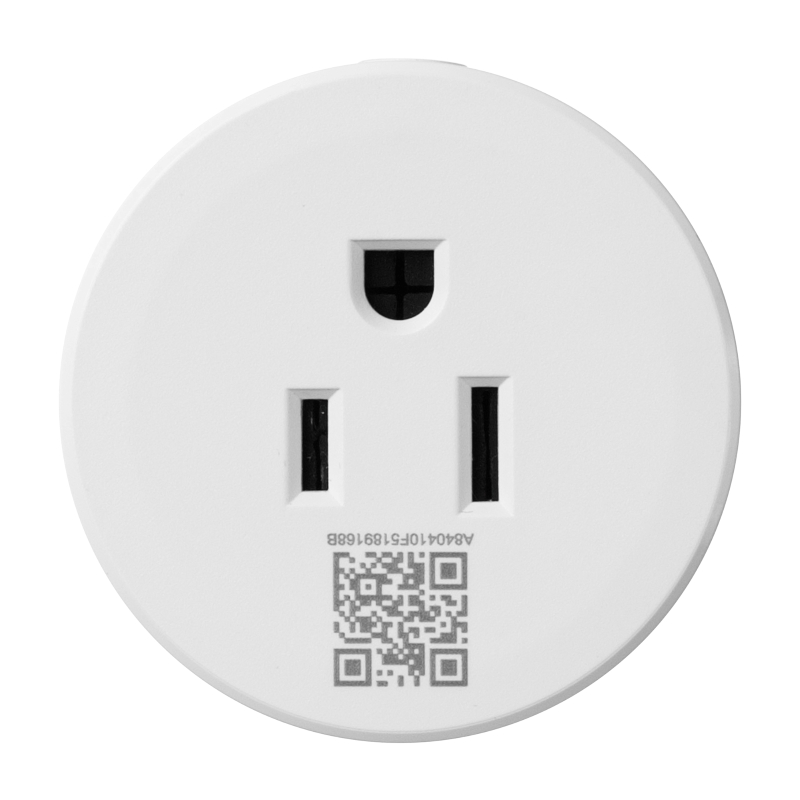

La prise connectée LoRaWAN Dragino LC03 permet de couper, d'alimenter ou de programmer à distance un appareil électrique branché, via les commandes descendantes d'un serveur LoRaWAN. Son relais accepte 15 A sur charge résistive et l'alimentation couvre 80 à 275 V AC.
Elle sert aux services techniques et aux intégrateurs qui veulent piloter simplement un équipement sans tirer de câble de commande : chauffage d'appoint, éclairage temporaire, pompe, équipement en local technique. La prise signale aussi le branchement ou le débranchement de l'appareil, utile pour détecter une manipulation non prévue.
Points forts du LC03
- LoRaWAN 1.0.3 classe C : commande quasi immédiate par liaison descendante
- Relais 15 A sur charge résistive, alimentation 80 à 275 V AC
- Détection du branchement et du débranchement de l'appareil avec envoi d'un événement
- Commande programmée (ouverture et fermeture horaires du relais)
- Protections surintensité, surtension, court-circuit et échauffement, déclenchement au passage par zéro
- Émission jusqu'à +22 dBm, sensibilité jusqu'à -139 dBm
- Journalisation horodatée et renvoi des messages non acquittés, mise à jour OTA
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : coupure programmée des appareils en dehors des heures d'occupation.
- Enseignement et collectivités : pilotage à distance d'équipements de salles ou de locaux peu fréquentés.
- Locaux techniques : redémarrage à distance d'un équipement bloqué, suivi de son branchement.
- Industrie légère et agriculture : marche et arrêt d'une petite pompe ou d'un équipement auxiliaire.
- Exploitation multi-sites : vérification à distance qu'un équipement est bien branché et alimenté, sans déplacement de technicien.
Intégration et compatibilité
Le LC03 est livré avec ses clés OTAA et se déclare sur les serveurs réseau usuels (The Things Network V3, ChirpStack, Loriot...). Dragino fournit le décodeur de trames : état de la prise, état du relais, type d'événement et horodatage Unix. Il se raccorde à toute passerelle LoRaWAN.
La configuration passe par commandes AT ou par liaison descendante (intervalle d'envoi, synchronisation de l'heure, journalisation). Côté GTB, l'état du relais et les ordres de commande transitent par le serveur IoT, puis en Modbus, BACnet ou MQTT selon votre middleware. Voir aussi nos relais pilotés et la gamme Dragino.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Prise pilotée (relais) LoRaWAN |
| Réseau | LoRaWAN 1.0.3 classe C, activation OTAA |
| Bandes | EU868, US915, AS923, AU915, KR920, IN865, EU433, CN470 (selon commande) |
| Alimentation | 80 à 275 V AC |
| Pouvoir de coupure | 15 A, charge résistive |
| Format de prise | Standard américain (US) |
| Puissance d'émission | +22 dBm max |
| Sensibilité | Jusqu'à -139 dBm |
| Intervalle d'envoi par défaut | 1 heure, réglable |
| Protections | Surintensité, surtension, court-circuit, échauffement |
| Boîtier | PC ignifugé avec additif anti-UV |
| Température de fonctionnement | -40 à +70 °C |
| Mise à jour | OTA sans fil ou port de programmation |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Alimentation
- Secteur 100-240 V AC
- Entrées et sorties
- Sortie relais
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Connecteur
- Prise au standard américain (US)
- Pouvoir de coupure
- 15 A sur charge résistive
Contenu et accessoires compatibles
Livré seul (prise LC03). À associer à une passerelle LoRaWAN et à un serveur réseau.
Documentation
Questions fréquentes
Comment commander la prise à distance ?
Par liaison descendante (downlink) LoRaWAN depuis le serveur réseau ou la plateforme IoT. Le LC03 fonctionne en classe C : il écoute en permanence et applique l'ordre de marche ou d'arrêt sans attendre le prochain envoi périodique. Une ouverture ou fermeture programmée du relais est aussi possible.
Quel format de prise équipe le LC03 ?
Le constructeur annonce une prise au standard américain (US). Avant commande pour une installation en France, vérifiez avec nous la compatibilité avec vos équipements et votre installation électrique.
Quelle puissance peut-on commander ?
Le relais est donné pour 15 A sur charge résistive, avec une alimentation de 80 à 275 V AC. Pour les charges inductives (moteurs, compresseurs), demandez conseil avant de dimensionner.
Quelle différence avec un module de relais LoRaWAN sur rail DIN ?
Le LC03 se branche sans travaux, directement entre la prise murale et l'appareil, et détecte en plus le branchement de l'appareil. Un module de relais sur rail DIN s'installe en tableau électrique par un électricien et convient mieux aux circuits fixes ou aux charges à commander en permanence.
Les données sont-elles perdues si le réseau LoRaWAN tombe ?
Non, si la fonction de journalisation est activée : le LC03 horodate et stocke les événements non acquittés, puis les renvoie automatiquement au retour du réseau.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le LC03
Précisez le type d'appareil à piloter et le réseau LoRaWAN utilisé : nous vous répondons sous 24 h ouvrées avec un conseil sur la compatibilité électrique. Les tarifs sont établis selon les quantités.
