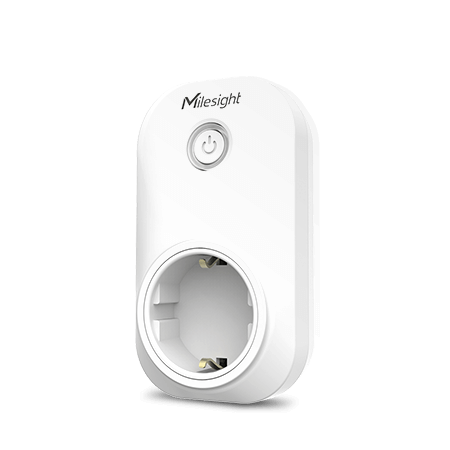

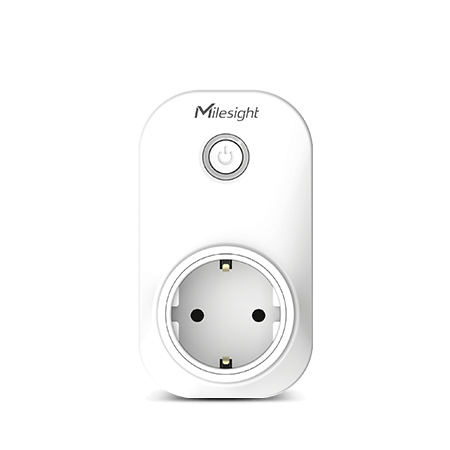

Réf. WS523-868MMilesight WS523 - Prise commandée LoRaWAN 230 V avec mesure d'énergie
- Prise intermédiaire LoRaWAN classe C, 100 à 250 V AC, jusqu'à 16 A
- Mesure tension, courant, facteur de puissance, puissance et énergie, précision ±3 % typique
- Alerte de coupure secteur, protection et alarme de surintensité
- Commande à distance, temporisation, Multicast et pilotage direct Milesight D2D
- IP20, 110 x 62,3 x 34,6 mm, configuration par NFC
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Pose libre / bureau |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Précision | Énergie : ±3 % typique, ±5 % maximum |
| Plage de mesure | Tension : 100 à 250 V AC |
| Type de prise | FR type E 16 A ou EU type F 16 A (autres standards sur demande) |
| Mode LoRaWAN | Classe C, OTAA / ABP |
| Configuration | NFC (Milesight ToolBox) ou downlink |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Milesight WS523 est une prise commandée LoRaWAN qui s'intercale entre une prise murale et l'appareil à piloter. Sans câblage ni intervention électrique, elle permet d'allumer ou de couper à distance un équipement 230 V et de suivre en continu sa tension, son courant, son facteur de puissance, sa puissance active et sa consommation en kWh.
Pour les services techniques et les intégrateurs GTB, c'est l'outil le plus rapide pour instrumenter un parc d'appareils existants : campagne de mesure de consommations, extinction des veilles, redémarrage à distance d'un matériel. Son condensateur interne envoie en plus une alerte en cas de coupure secteur, utile pour surveiller l'alimentation d'équipements sensibles.
Points forts du WS523
- Prise intermédiaire prête à l'emploi, 100 à 250 V AC, jusqu'à 16 A selon le format (EU, FR et autres standards)
- Mesure de tension, courant, facteur de puissance, puissance active (W) et énergie (kWh), précision typique ±3 %
- Commande locale par bouton ou à distance en LoRaWAN classe C, temporisation de marche et d'arrêt
- Alerte de coupure secteur grâce à un condensateur intégré
- Protection et alarme de surintensité, coupure automatique au-delà de 130 % du courant nominal
- Pilotage direct par un équipement Milesight via le protocole D2D, Multicast pour les commandes groupées
- Portée jusqu'à 15 km en champ libre, configuration NFC, boîtier de 117,5 g
Applications en bâtiment et sur site technique
- Tertiaire : audit énergétique poste par poste avant un plan de sobriété, sans travaux
- Enseignement et collectivités : coupure des appareils de salles et d'offices en dehors des horaires d'ouverture
- Santé et laboratoires : alerte de perte d'alimentation d'un réfrigérateur ou d'un équipement branché
- Logistique et commerce : pilotage des enseignes, chauffages d'appoint ou ventilateurs selon un planning
- Locaux techniques et datacenters de proximité : redémarrage à distance d'un équipement bloqué
Intégration et compatibilité
Le WS523 fonctionne en LoRaWAN classe C (OTAA ou ABP) pour recevoir les commandes en temps réel. Il est compatible avec les passerelles LoRaWAN du marché et avec les serveurs réseau standards (serveur intégré Milesight, ChirpStack, The Things Stack). Les données décodées rejoignent la GTB ou l'hyperviseur via MQTT ou HTTP, ou sont exposées en BACnet et Modbus par une passerelle edge. Le décodeur de trames et le jeu de commandes descendantes sont documentés par Milesight.
La configuration (intervalle de remontée de 20 minutes par défaut, réglable de 1 à 1 080 minutes, seuils de courant, verrouillage du bouton, D2D) se fait avec l'application Milesight ToolBox par NFC ou par downlink. La prise est également gérable dans Milesight IoT Cloud et la Milesight Development Platform. Pour un sous-comptage en tableau, privilégiez des compteurs électriques ou des capteurs de courant.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| WS523-868M | Prise commandée LoRaWAN EU868, format de prise à préciser (FR type E 16 A ou EU type F 16 A) | Bâtiments en Europe, réseau LoRaWAN 868 MHz |
Caractéristiques techniques
| Type | Prise intermédiaire commandée LoRaWAN avec mesure d'énergie |
|---|---|
| Formats de prise | FR type E 16 A, EU type F 16 A, UK 13 A, US 15 A, AU 10 A, CN 10 A ou 16 A |
| Tension de fonctionnement | 100 à 250 V AC, 50 à 60 Hz |
| Mesures | Tension (V AC), courant (mA), facteur de puissance (%), puissance active (W), énergie (kWh) |
| Précision de mesure | ±3 % typique, ±5 % maximum |
| Radio | LoRaWAN et Milesight D2D, antenne interne |
| Fréquence | EU868 (autres plans disponibles : CN470, IN865, RU864, US915, AU915, KR920, AS923) |
| Puissance d'émission | 16 dBm (868 MHz) |
| Sensibilité | -137 dBm |
| Mode LoRaWAN | OTAA / ABP, classe C |
| Configuration | Application mobile par NFC ou commande descendante |
| Fonctions avancées | Temporisation, verrouillage du bouton, protection et alarme de surintensité, Multicast, alerte de coupure secteur, agent D2D |
| Indication et commande | 1 LED d'état réseau et alimentation, 1 bouton marche / arrêt ou réinitialisation |
| Indice de protection | IP20 |
| Boîtier | Polycarbonate UL94 V0, blanc |
| Dimensions | 110 x 62,3 x 34,6 mm (hors fiche) |
| Poids | 117,5 g |
| Température de fonctionnement | -20 à +60 °C |
| Humidité relative | 10 à 90 % sans condensation |
| Conformité | CE, FCC, RCM, SAA, UKCA, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Pose libre / bureau
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Précision
- Énergie : ±3 % typique, ±5 % maximum
- Plage de mesure
- Tension : 100 à 250 V AC
- Type de prise
- FR type E 16 A ou EU type F 16 A (autres standards sur demande)
- Mode LoRaWAN
- Classe C, OTAA / ABP
- Configuration
- NFC (Milesight ToolBox) ou downlink
Contenu et accessoires compatibles
Livré avec la prise WS523, un guide de démarrage rapide et une carte de garantie. Pour une installation définitive encastrée, voyez le WS513 ; pour une commande sans passerelle, associez la prise en D2D à un bouton ou à un capteur Milesight compatible. Toute la gamme est sur la page Milesight et dans la catégorie interrupteurs et prises connectés.
Documentation
Questions fréquentes
Faut-il des travaux pour installer le WS523 ?
Non. Le WS523 se branche sur une prise existante et l'appareil se branche sur le WS523. Il suffit de l'ajouter au serveur réseau LoRaWAN et de le configurer par NFC avec l'application Milesight ToolBox.
Que se passe-t-il en cas de coupure de courant ?
Le WS523 intègre un condensateur qui lui laisse le temps d'envoyer un message d'alerte de coupure secteur au serveur réseau. La supervision est ainsi prévenue qu'un équipement n'est plus alimenté, par exemple un congélateur ou un matériel informatique.
Existe-t-il une version avec prise française ?
Oui, la fiche technique Milesight prévoit plusieurs formats, dont une version FR type E 16 A et une version EU type F 16 A. Indiquez le format souhaité dans votre demande de devis.
Quelle charge maximale peut-on brancher ?
Le courant maximal dépend du format : 16 A pour les versions EU et FR. Un seuil de surintensité réglable déclenche alarme et coupure, et la prise coupe d'elle-même au-delà de 130 % du courant nominal même si la protection logicielle est désactivée.
Quelle différence avec le WS513 ?
Le WS523 est une prise intermédiaire mobile, idéale pour un déploiement rapide ou temporaire. Le WS513 s'encastre à la place d'une prise murale, ne peut pas être débranché par l'occupant et convient mieux aux installations définitives.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le WS523
Indiquez-nous le nombre de prises et le contexte du bâtiment : nous revenons vers vous sous 24 h ouvrées avec une proposition adaptée et un conseil technique sur la passerelle et le raccordement à votre supervision. Les tarifs sont établis selon les quantités et la composition du projet.
