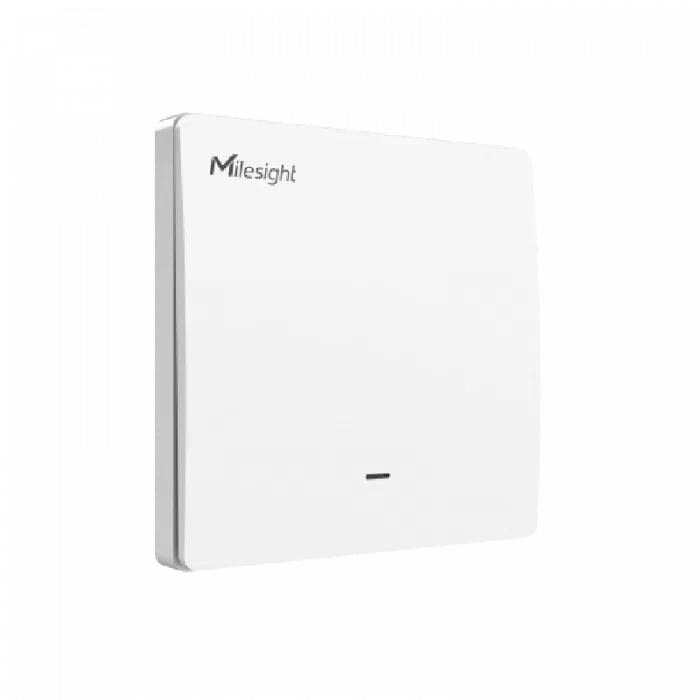

Milesight WS501 / WS502 - Interrupteur mural LoRaWAN avec mesure d'énergie
- Interrupteur mural LoRaWAN classe C, 1 groupe (WS501) ou 2 groupes (WS502), 3 fils avec neutre
- Charge résistive 10 A par groupe, 1 000 W par groupe, 10 A au total
- Mesure tension, courant, facteur de puissance, puissance et énergie, ±3 % typique
- Protection de surintensité, temporisation, Multicast et Milesight D2D
- Alimentation 100 à 250 V AC, IP20, format boîte carrée 86 mm
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Panneau / encastré |
| Entrées et sorties | Sortie relais |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Précision | Énergie : ±3 % typique, ±5 % maximum |
| Plage de mesure | Tension : 100 à 250 V AC |
| Type de circuit | 3 fils, neutre requis |
| Charge maximale | Résistive 10 A par groupe, inductive 5 A par groupe, 10 A au total |
| Mode LoRaWAN | Classe C, OTAA / ABP |
| Configuration | NFC (Milesight ToolBox) ou downlink |
| Groupes | 1, 2 |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les Milesight WS501 et WS502 sont des interrupteurs muraux LoRaWAN qui remplacent un interrupteur classique dans une boîte carrée de 86 mm. Ils commandent l'éclairage ou une charge au doigt comme à distance, et mesurent en continu la tension, le courant, la puissance et l'énergie consommée par le circuit commandé.
Pour un exploitant ou un intégrateur GTB, ils apportent à la fois la commande centralisée et le sous-comptage de l'éclairage sans tirer de bus : extinction programmée des parties communes, coupure en fin de journée, suivi des consommations par zone. Le WS501 pilote un circuit, le WS502 deux circuits indépendants.
Points forts du WS50x
- Commande locale par la touche ou à distance par LoRaWAN classe C, relais à haute fiabilité
- Mesure de tension (V AC), courant (mA), facteur de puissance (%), puissance active (W) et énergie (kWh)
- Précision de mesure typique ±3 %, ±5 % maximum
- Charge résistive 10 A par groupe, inductive 5 A par groupe, 1 000 W par groupe, 10 A au total
- Protection de surintensité, temporisation, verrouillage de la touche et voyant bleu repérable dans le noir
- Multicast pour commander un ensemble d'interrupteurs en une seule trame, agent et contrôleur Milesight D2D
- Portée jusqu'à 15 km en champ libre, configuration par NFC
Applications en bâtiment et sur site technique
- Tertiaire : extinction centralisée de l'éclairage des plateaux en dehors des horaires d'occupation
- Enseignement et collectivités : coupure des salles, couloirs et sanitaires selon un planning
- Hôtellerie et musées : commande à distance des circuits d'ambiance et des vitrines
- Logistique : éclairage de zones de stockage piloté par détecteur de présence en D2D
- Plan de sobriété : mesure de la consommation réelle de chaque circuit avant et après action
Intégration et compatibilité
Les WS50x fonctionnent en LoRaWAN classe C (OTAA ou ABP), donc à l'écoute en permanence pour exécuter les commandes sans délai. Ils s'associent aux passerelles LoRaWAN et serveurs réseau du marché (Milesight, ChirpStack, The Things Stack). Les mesures et états remontent vers la GTB ou l'hyperviseur via MQTT ou HTTP, ou sont exposés en BACnet et Modbus par une passerelle edge ; Milesight fournit le décodeur de trames et la liste des commandes descendantes.
Avec le protocole Milesight D2D, un capteur de présence WS202 ou un panneau WS156 actionne directement l'interrupteur, sans passer par le serveur. La configuration (intervalle de remontée, seuil de surintensité, verrouillage, groupes Multicast) se fait par NFC avec l'application Milesight ToolBox ou par downlink, et l'équipement est gérable dans Milesight IoT Cloud.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

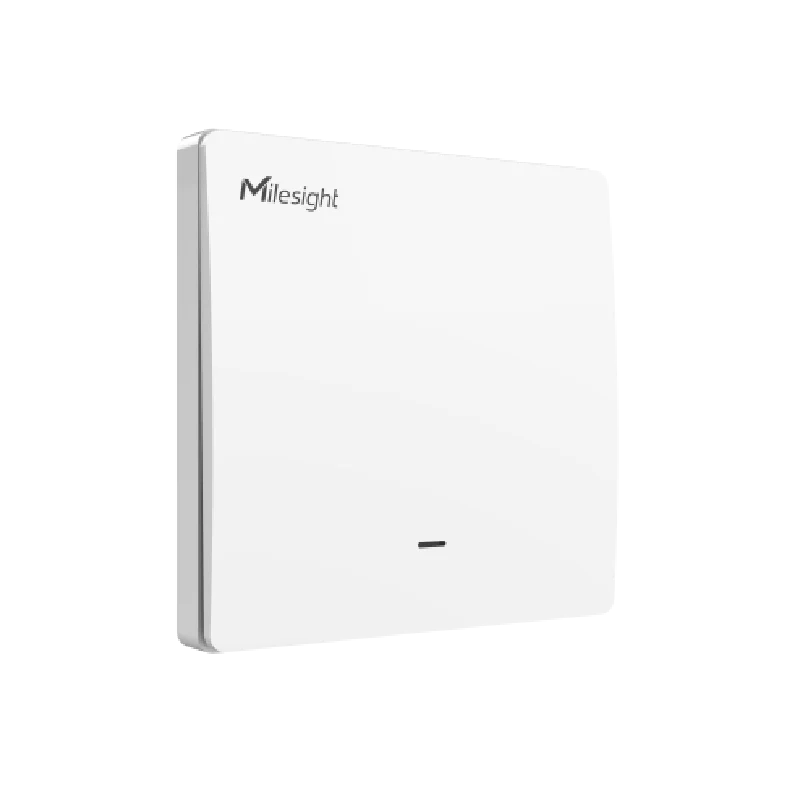

| WS501-3W-868M | 1 groupe, boîte carrée 86 mm | Un seul circuit d'éclairage par point de commande |

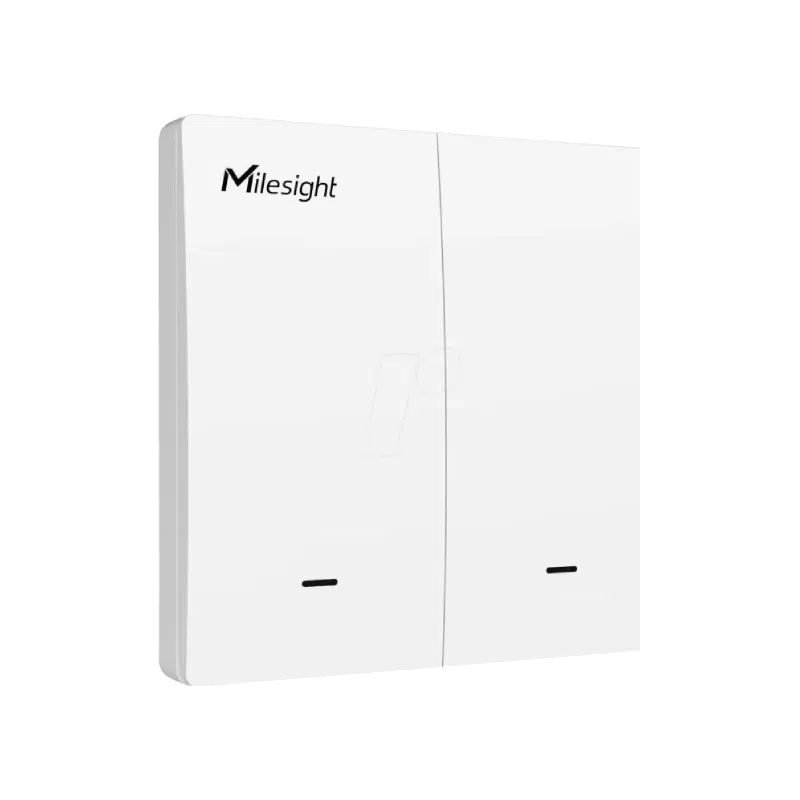

| WS502-3W-868M | 2 groupes indépendants, boîte carrée 86 mm | Deux circuits ou deux zones depuis le même emplacement |
Caractéristiques techniques
| Type | Interrupteur mural communicant avec mesure d'énergie |
|---|---|
| Type de circuit | 3 fils, neutre requis |
| Tension d'entrée | 100 à 250 V AC, 50 à 60 Hz |
| Courant maximal | Résistif : 10 A par groupe ; inductif : 5 A par groupe ; 10 A au total |
| Charge nominale | 1 000 W maximum par groupe, 2 000 W au total |
| Contact | SPST |
| Mesures | Tension (V AC), courant (mA), facteur de puissance (%), puissance active (W), énergie (kWh) |
| Précision | ±3 % typique, ±5 % maximum |
| Radio | LoRaWAN et Milesight D2D, antenne interne |
| Fréquence | EU868 (autres plans : CN470, IN865, RU864, US915, AU915, KR920, AS923) |
| Puissance d'émission | 16 dBm (868 MHz) |
| Sensibilité | -137 dBm |
| Mode LoRaWAN | OTAA / ABP, classe C |
| Configuration | Application mobile par NFC ou commande descendante |
| Fonctions avancées | Temporisation, verrouillage, protection de surintensité, Multicast, agent et contrôleur D2D |
| Indice de protection | IP20 |
| Boîtier | Polycarbonate UL94 V0, blanc |
| Dimensions | 86 x 86 x 40 mm |
| Poids | 94 g (WS501), 103 g (WS502) |
| Température de fonctionnement | -20 à +60 °C |
| Humidité relative | 0 à 95 % sans condensation |
| Conformité | CE, FCC, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Panneau / encastré
- Entrées et sorties
- Sortie relais
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Précision
- Énergie : ±3 % typique, ±5 % maximum
- Plage de mesure
- Tension : 100 à 250 V AC
- Type de circuit
- 3 fils, neutre requis
- Charge maximale
- Résistive 10 A par groupe, inductive 5 A par groupe, 10 A au total
- Mode LoRaWAN
- Classe C, OTAA / ABP
- Configuration
- NFC (Milesight ToolBox) ou downlink
- Groupes
- 1, 2
Contenu et accessoires compatibles
Livré avec l'interrupteur, 2 vis de fixation, un guide de démarrage et une carte de garantie. Le raccordement exige un neutre dans la boîte. Pour commander huit circuits depuis un tableau, voyez le WS558 dans la catégorie relais pilotés ; pour un comptage au départ, consultez les compteurs électriques. Toute la gamme est sur la page Milesight.
Documentation
Questions fréquentes
Le neutre est-il obligatoire ?
Oui. Les WS501 et WS502 sont des modèles 3 fils : ils ont besoin de la phase, du neutre et du retour lampe. Vérifiez la présence du neutre dans la boîte avant de commander.
Quelle charge peut-on commander ?
Jusqu'à 10 A en charge résistive et 5 A en charge inductive par groupe, avec 1 000 W par groupe et 10 A au total pour l'interrupteur.
L'interrupteur fonctionne-t-il si le réseau LoRaWAN est coupé ?
Oui. La touche locale commande toujours le relais. Les liaisons D2D avec d'autres équipements Milesight continuent aussi sans serveur ; seule la remontée vers la supervision est suspendue.
Quelle différence entre WS501 et WS502 ?
Le WS501 commande un seul circuit, le WS502 deux circuits indépendants avec une mesure d'énergie pour l'ensemble. Les dimensions et la radio sont identiques.
Peut-on commander plusieurs interrupteurs en même temps ?
Oui, grâce au Multicast LoRaWAN : une seule commande descendante agit sur tout un groupe d'interrupteurs, par exemple pour l'extinction générale d'un étage.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le WS50x
Précisez le nombre d'appareils, le type de bâtiment et votre serveur réseau LoRaWAN : nous revenons vers vous sous 24 h ouvrées avec une proposition et un conseil technique sur l'intégration à votre supervision. Les tarifs sont établis selon les quantités et la composition du projet.
