Netvox R718N - Capteur de courant monophasé LoRaWAN, pince de 75 à 3 000 A
- 1 TC ouvrant, calibres 75 A à 3 000 A
- Précision inférieure à ±1 %, résolution 1 mA
- 2 piles ER14505 (5 ans annoncés à 30 min) ou adaptateur 3,3 V DC en Classe C
- Seuils d'alarme haut et bas, envoi sur variation de 100 mA
- Boîtier IP53 aimanté (versions piles), portée jusqu'à 10 km
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Courant |
| Usage | Comptage énergétique, GTB / intégration BMS, Maintenance prédictive |
| Alimentation | Pile ou batterie intégrée, Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur), IP50 à IP54 |
| Type de montage | Magnétique, Mural |
| Entrées et sorties | Entrée courant (TC) |
| Plage de mesure | Courant : 0,1 à 3 000 A selon le TC |
| Précision | Courant : inférieure à ±1 %, résolution 1 mA |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Nombre de phases | 1 (un TC ouvrant) |
| Type de TC | Pince ampèremétrique ouvrante (clamp-on) |
| Classe LoRaWAN | Classe A (piles) ou Classe C (versions D) |
| Piles | 2 x ER14505 3,6 V (versions sans D) |
| Dimensions du boîtier | 112 x 88,19 x 32 mm |
| Calibre | 75 A, 150 A, 250 A, 630 A, 1 000 A, 3 000 A |
| Alimentation (version) | Piles lithium (Classe A), Adaptateur secteur 3,3 V DC (Classe C) |
| Câble | Câble fixe, Câble détachable |
- LoRaWAN
- IP20 à IP40 (intérieur)
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R718N est un capteur de courant monophasé LoRaWAN livré avec un transformateur de courant ouvrant (clamp-on). Il mesure le courant alternatif d'un conducteur et l'envoie par radio, sans câblage de communication. La gamme couvre six calibres, de 75 A à 3 000 A, en version sur piles ou alimentée par adaptateur secteur.
Il convient aux exploitants et intégrateurs qui veulent suivre un départ précis : circuit d'éclairage, chauffe-eau, pompe, groupe froid, borne de recharge ou arrivée monophasée d'un local. La pose ne demande ni coupure de la liaison ni modification du tableau, ce qui en fait un complément simple aux compteurs d'énergie électrique et aux autres capteurs de courant et TC.
Points forts du R718N
- TC ouvrant à refermer autour du conducteur, sans débrancher la ligne
- Six calibres : 75 A, 150 A, 250 A, 630 A, 1 000 A et 3 000 A
- Précision annoncée inférieure à ±1 %, résolution 1 mA
- Versions sur 2 piles ER14505 (Classe A, 5 ans annoncés avec un envoi toutes les 30 min) ou sur adaptateur 3,3 V DC (Classe C)
- Seuils d'alarme haut et bas réglables, envoi immédiat sur variation (100 mA par défaut)
- Câble de TC fixe d'environ 900 mm ou détachable de 1 200 mm (versions E)
- Boîtier de 112 x 88,19 x 32 mm et 141 g, base aimantée, portée jusqu'à 10 km
Applications en bâtiment et sur site technique
- Tertiaire : suivi des circuits d'éclairage, des prises et des ballons d'eau chaude par usage.
- Enseignement et collectivités : contrôle à distance des pompes de relevage, des VMC et des équipements de cuisine.
- Commerce et santé : surveillance de vitrines réfrigérées et de groupes froids, alarme en cas d'arrêt.
- Logistique et industrie : temps de marche des moteurs, compresseurs et portes sectionnelles.
Intégration et compatibilité
Le R718N s'enregistre en OTAA sur tout serveur réseau LoRaWAN (ChirpStack, The Things Stack, ThingPark, serveur embarqué d'une passerelle) via les passerelles LoRaWAN du catalogue. Netvox le déclare compatible avec Actility/ThingPark, The Things Network et MyDevices/Cayenne.
Les trames de mesure arrivent sur le FPort 6 avec le courant en mA et son multiplicateur ; la configuration (MinTime, MaxTime, variation de courant) passe par le FPort 7 et les seuils d'alarme par le FPort 16. Une fois décodées, les valeurs remontent en MQTT ou HTTP vers une GTB, un hyperviseur énergie ou une passerelle BACnet ou Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

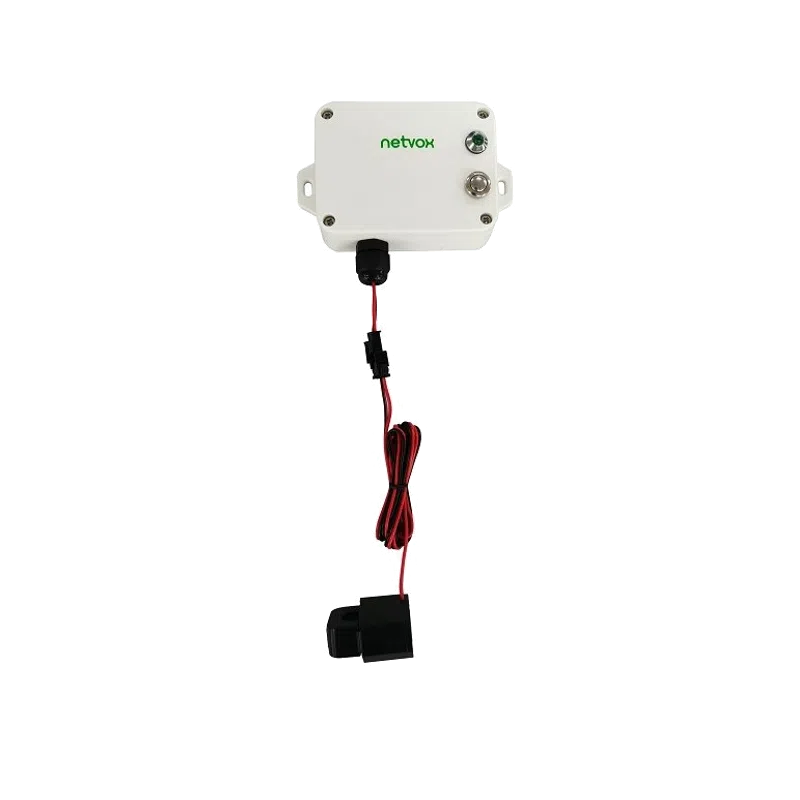

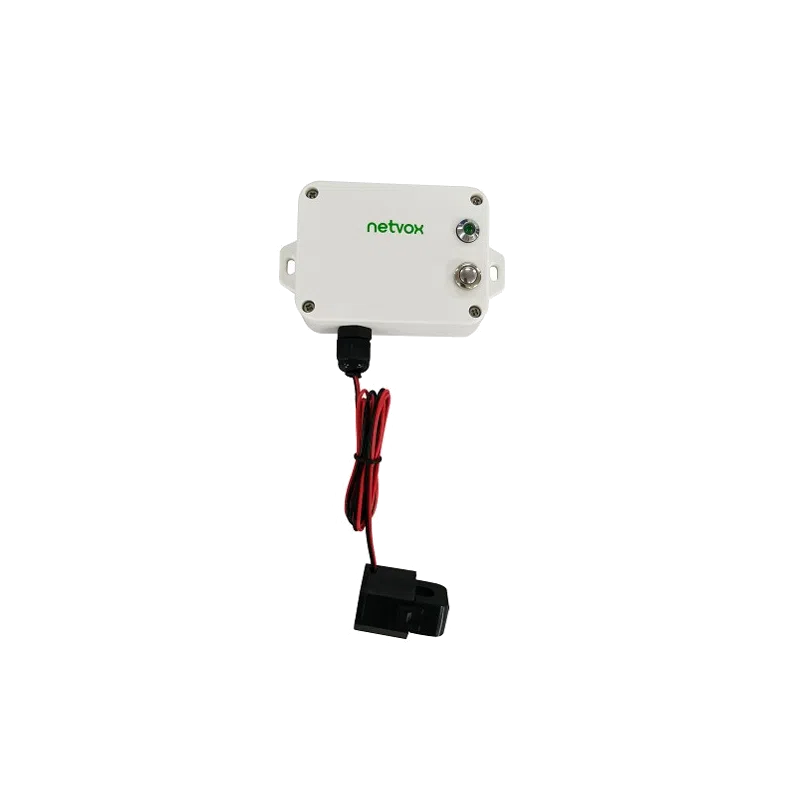

| R718N17, R718N17E | TC 75 A (0,1 à 75 A), piles, câble fixe ou détachable | Circuits terminaux, prises, éclairage |

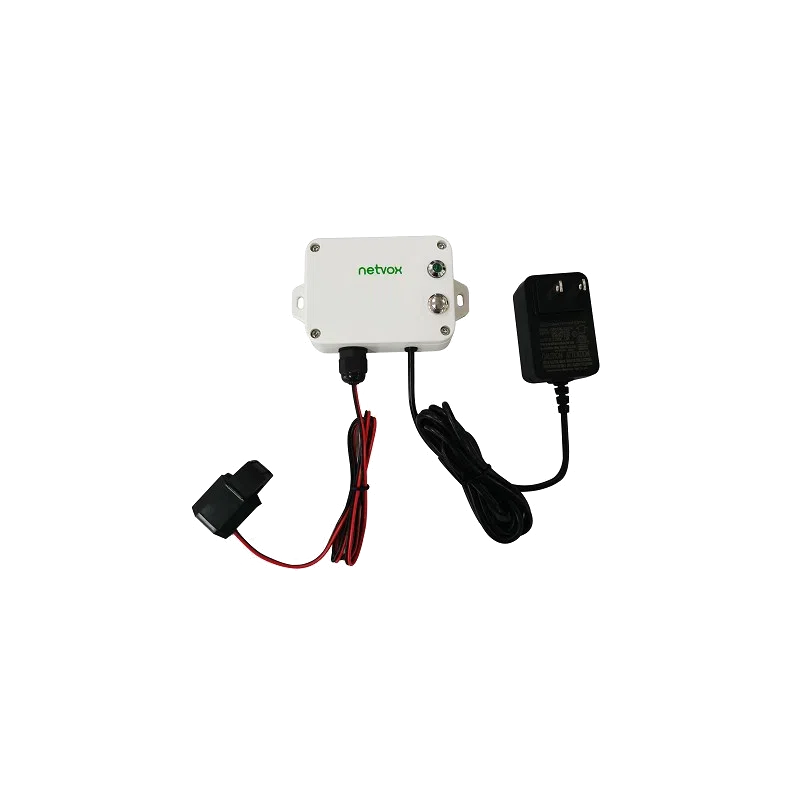

| R718N17D, R718N17DE | TC 75 A, adaptateur 3,3 V DC, Classe C | Suivi réactif dans un tableau alimenté |
| R718N115(D)(E) | TC 150 A (1 à 150 A), 33 x 28,5 x 43,5 mm | Départs de pompes et de groupes froids |
| R718N125(D)(E) | TC 250 A (1 à 250 A) | Tableaux divisionnaires |
| R718N163(D)(E) | TC 630 A (5 à 630 A) | Arrivées de bâtiment |
| R718N1100(D)(E) | TC 1 000 A (10 à 1 000 A), précision du TC 0,5 % | Arrivées de puissance |
| R718N1300 | TC 3 000 A (150 à 3 000 A), 1 kg, câble 980 mm | TGBT, fortes intensités |
| R718N1300D, R718N1300E, R718N1300DE | TC 3 000 A, déclinaisons à confirmer | Sur demande, après validation de la disponibilité |
D : adaptateur secteur et Classe C. E : câble de TC détachable. R718N1300D, R718N1300E et R718N1300DE n'apparaissent pas dans la documentation Netvox publique : disponibilité confirmée au devis.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Mesure | Courant alternatif monophasé (courant continu non mesuré) |
| Plages de mesure | 0,1 à 75 A ; 1 à 150 A ; 1 à 250 A ; 5 à 630 A ; 10 à 1 000 A ; 150 à 3 000 A selon le TC |
| Précision | Inférieure à ±1 % |
| Résolution | 1 mA |
| Alimentation, versions piles | 2 piles lithium ER14505 3,6 V 2 400 mAh en parallèle |
| Autonomie, versions piles | 5 ans avec un envoi toutes les 30 min (25 °C, SF10, 20 dBm) |
| Alimentation, versions D | Adaptateur entrée 100-240 V AC 50/60 Hz, sortie 3,3 V DC 1 A ; consommation 0,5 W max |
| Classe LoRaWAN | Classe A (piles), Classe C (versions D) |
| Module radio | Semtech SX1276, saut de fréquence (FHSS), modulation LoRa ou FSK |
| Bande de fréquences | EU863-870 pour l'Europe, autres plans régionaux en configuration usine |
| Puissance d'émission | 16 dBm en EU868 |
| Sensibilité | -136 dBm (LoRa, SF12, 293 bit/s) |
| Portée | Jusqu'à 10 km en champ libre, selon l'environnement |
| Antenne | Intégrée |
| Indice de protection | Boîtier IP53 et TC IP30 (piles) ; IP30 (versions D) |
| Dimensions du boîtier | 112 x 88,19 x 32 mm |
| Poids du boîtier | Environ 141 g |
| TC 3 000 A | 201 x 30,8 x 146 mm, 1 kg, câble 980 mm, tension assignée 0,66 kV |
| Température de fonctionnement | -20 à +55 °C (-20 à +50 °C pour le R718N1300) |
| Fixation | Base aimantée ou vis |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Courant
- Usage
- GTB / intégration BMS, Comptage énergétique, Maintenance prédictive
- Alimentation
- Pile ou batterie intégrée, Secteur 100-240 V AC
- Indice de protection
- IP20 à IP40 (intérieur), IP50 à IP54
- Type de montage
- Mural, Magnétique
- Entrées et sorties
- Entrée courant (TC)
- Plage de mesure
- Courant : 0,1 à 3 000 A selon le TC
- Précision
- Courant : inférieure à ±1 %, résolution 1 mA
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Nombre de phases
- 1 (un TC ouvrant)
- Type de TC
- Pince ampèremétrique ouvrante (clamp-on)
- Classe LoRaWAN
- Classe A (piles) ou Classe C (versions D)
- Piles
- 2 x ER14505 3,6 V (versions sans D)
- Dimensions du boîtier
- 112 x 88,19 x 32 mm
- Calibre
- 75 A, 150 A, 250 A, 630 A, 1 000 A, 3 000 A
- Alimentation (version)
- Piles lithium (Classe A), Adaptateur secteur 3,3 V DC (Classe C)
- Câble
- Câble fixe, Câble détachable
Contenu et accessoires compatibles
Le R718N est fourni avec son transformateur de courant du calibre choisi. Les versions D fonctionnent avec l'adaptateur 3,3 V DC prévu par Netvox. En triphasé, voir le R718N3 ; la collecte nécessite une passerelle LoRaWAN.
Documentation
Questions fréquentes
Quel calibre de TC choisir ?
Le calibre doit couvrir le courant maximal du départ ; au-delà de la plage du TC, Netvox recommande le calibre supérieur. Exemple : R718N17 (0,1 à 75 A) pour un départ de 40 A, R718N163 (5 à 630 A) pour 400 A.
Le R718N remplace-t-il un compteur d'énergie ?
Non. Il mesure le courant efficace (résolution 1 mA) mais pas la tension ni le facteur de puissance. Il sert à suivre une charge, vérifier le fonctionnement d'un équipement ou alerter sur un dépassement. Pour une énergie en kWh, il faut un compteur d'énergie électrique.
Quelle différence entre les versions sur piles et les versions D ?
Sur piles (2 x ER14505) : Classe A, boîtier IP53, envoi toutes les 1 800 s par défaut. Versions D : adaptateur 100-240 V AC vers 3,3 V DC, Classe C, IP30, échantillonnage toutes les 2 s et envoi au plus tard toutes les 900 s.
Peut-on recevoir une alarme sur dépassement de courant ?
Oui. Un seuil haut et un seuil bas en mA se règlent par commande descendante (FPort 16). Le capteur émet dès qu'un seuil est franchi, ce qui permet d'alerter sur une surcharge ou sur l'arrêt d'un équipement.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R718N
Précisez les départs à suivre, leur intensité maximale et le mode d'alimentation : nous répondons sous 24 h ouvrées avec un conseil sur le calibre des TC et la couverture radio. Les tarifs dépendent des quantités et de la configuration du projet.
