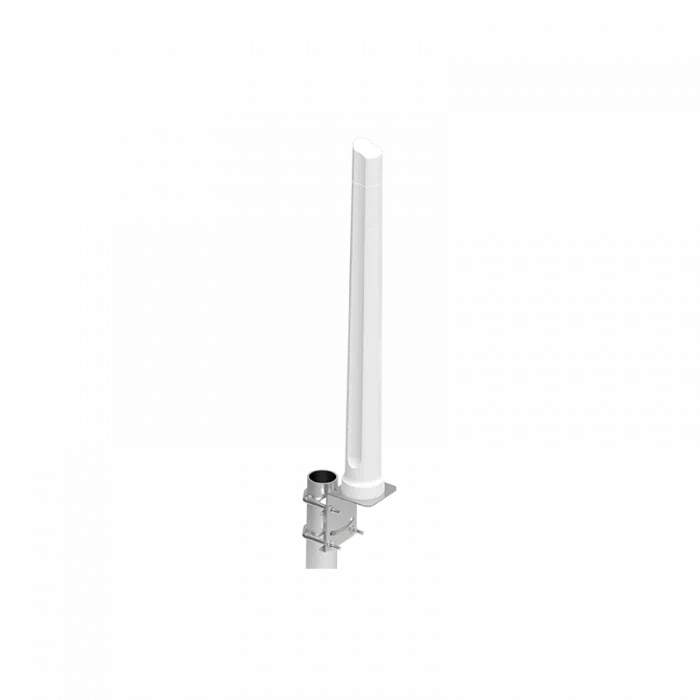

Réf. OMNI-293Poynting OMNI-293 - Antenne 5G/4G omnidirectionnelle extérieure 8 dBi
- Antenne 5G/4G omnidirectionnelle SISO de 617 à 6 000 MHz
- Gain jusqu'à 8 dBi, 6,8 dBi en 5G à 3,5 GHz
- Connecteur N femelle, câble au choix
- IP65, IK08, -40 à +80 °C
- Support mur et mât inox jusqu'à 50 mm fourni
| Connectivité radio | 2G / 3G, 4G LTE, 5G, LTE-M, NB-IoT, Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Omnidirectionnelle, SISO, gain jusqu'à 8 dBi, 617 à 6 000 MHz |
| Connecteur | N femelle à la base |
- NB-IoT
- LTE-M
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Poynting OMNI-293 est une antenne 5G extérieure omnidirectionnelle ultra-large bande. Elle couvre 617 à 6 000 MHz sur une seule voie avec un gain jusqu'à 8 dBi, du 700 MHz utilisé pour la couverture en profondeur jusqu'à la 5G à 3,5 GHz, et sert à placer l'antenne d'un routeur en toiture ou sur un mât.
Elle convient aux sites où le routeur est installé dans un local technique sans bon signal : chaufferies en sous-sol, locaux de pompage, bâtiments en zone rurale ou en lisière de couverture. Son gain régulier sur toutes les bandes favorise l'agrégation de porteuses (carrier aggregation) qui augmente le débit en 4G et 5G. Le radôme IP65 et IK08 est conçu pour une pose permanente en extérieur.
Points forts du OMNI-293
- Une voie SISO de 617 à 6 000 MHz : 2G, 3G, 4G LTE, 5G, LTE-M, NB-IoT et Wi-Fi
- Inclut la bande 71 (617 à 698 MHz) et la 5G de 3,4 à 4,2 GHz
- Gain de 4 à 8 dBi selon la bande, 8 dBi de 1 710 à 2 700 MHz
- ROS inférieur à 2:1 sur 95 % des bandes
- Connecteur N femelle pour tout type et toute longueur de câble
- Radôme ABS sans halogène 635 mm x Ø71 mm, 0,41 kg
- IP65, IK08, UL 94-HB, -40 à +80 °C
- Support mur et mât inox jusqu'à 50 mm fourni
Applications en bâtiment et sur site technique
- Routeur 4G ou 5G de télégestion en chaufferie, sous-station ou local technique en sous-sol
- Liaison principale ou de secours d'un site tertiaire, d'un collège ou d'une mairie en zone peu couverte
- Stations de pompage, réservoirs et postes de relevage supervisés à distance
- Vidéosurveillance de parkings, de dépôts et de chantiers reliés en 4G ou 5G
- Sites industriels et agricoles éloignés des antennes relais
Intégration et compatibilité
L'OMNI-293 se raccorde au connecteur principal d'un routeur 4G ou 5G industriel ou d'un modem cellulaire, par un câble coaxial N mâle vers le connecteur de l'équipement. L'antenne est passive et ne demande aucune alimentation.
Grâce à sa couverture de 617 à 6 000 MHz, elle reste compatible avec tous les opérateurs et les évolutions de bandes, y compris le Wi-Fi 2,4 et 5 GHz. Pour un routeur MIMO, prévoyez deux antennes ou une antenne multivoies. Comparez les modèles omnidirectionnels et directifs dans nos antennes 4G, 5G et LoRaWAN.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne omnidirectionnelle SISO ultra-large bande |
| Bandes | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 4 200 MHz, 5 000 à 6 000 MHz |
| Gain maximal | 4 dBi (617-960 MHz), 7 dBi (1 427-1 517 MHz), 8 dBi (1 710-2 700 MHz), 6,8 dBi (3 400-4 200 MHz), 6,5 dBi (5 000-6 000 MHz) |
| ROS (VSWR) | Inférieur à 2:1 sur 95 % des bandes |
| Puissance admissible | 10 W |
| Impédance et polarisation | 50 ohms, linéaire verticale, court-circuit DC |
| Connecteur | N femelle à la base, sans câble |
| Dimensions | 635 mm x Ø71 mm hors support (emballée : 700 x 95 x 90 mm) |
| Poids | 0,41 kg (emballée : 1,14 kg) |
| Radôme | ABS sans halogène, gris RAL 7047 |
| Montage | Mur ou mât jusqu'à 50 mm de diamètre, support inox fourni |
| Protection | IP65, IK08, UL 94-HB, vent jusqu'à 160 km/h |
| Températures | -40 à +80 °C en fonctionnement et en stockage |
| Environnement | Intérieur et extérieur, brouillard salin MIL-STD 810G / ASTM B117, humidité jusqu'à 98 % |
| Conformité | CE, RoHS |
| Code constructeur | A-OMNI-0293-V1-01 |
Critères de sélection
- Connectivité radio
- NB-IoT, LTE-M, 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Sur mât ou poteau
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Omnidirectionnelle, SISO, gain jusqu'à 8 dBi, 617 à 6 000 MHz
- Connecteur
- N femelle à la base
Contenu et accessoires compatibles
L'antenne est livrée avec son support inox pour mur ou mât jusqu'à 50 mm. Le câble n'est pas fourni.
Choisissez la descente dans nos câbles coaxiaux faibles pertes, ajoutez un parafoudre coaxial pour une pose en toiture, et retrouvez la gamme Poynting.
Documentation
Questions fréquentes
L'OMNI-293 couvre-t-elle la 5G à 3,5 GHz ?
Oui. Elle couvre 3 400 à 4 200 MHz avec 6,8 dBi de gain, ce qui inclut la bande 5G n78 utilisée en France, ainsi que 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz et 5 000 à 6 000 MHz.
Une seule OMNI-293 suffit-elle pour un routeur MIMO ?
L'OMNI-293 a une seule voie (SISO). Sur un routeur 4G ou 5G à deux entrées, on pose deux OMNI-293 espacées sur le mât, une par connecteur, ou on choisit une antenne MIMO. Une seule antenne raccordée fonctionne, mais sans le gain de débit du MIMO.
Quelle différence avec l'OMNI-292 ?
L'OMNI-292 s'arrête à 2 700 MHz : elle sert la 4G et le Wi-Fi 2,4 GHz. L'OMNI-293 monte jusqu'à 6 000 MHz et ajoute la 5G à 3,5 GHz (6,8 dBi) et le Wi-Fi 5 GHz. Sous 960 MHz, l'OMNI-292 garde un léger avantage de gain (5 dBi contre 4 dBi). Les deux culminent à 8 dBi de 1 710 à 2 700 MHz.
Quel câble utiliser avec le connecteur N femelle ?
Un câble coaxial faibles pertes terminé en N mâle côté antenne, et adapté au connecteur du routeur (souvent SMA mâle) de l'autre côté. Plus la fréquence est élevée, plus les pertes comptent : gardez la descente la plus courte possible en 5G.
À propos de Poynting
Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le OMNI-293
Indiquez le routeur à raccorder, la longueur de câble et le lieu de pose : nous vous répondons sous 24 h ouvrées avec un tarif selon les quantités. Nos techniciens vous aident à choisir entre antenne omnidirectionnelle et directive.
Produits similaires
Voir toute la catégorieProsoft antennes omnidirectionnelles 2,4 GHz - Antenne Wi-Fi industrielle
- Wi-Fi
- IP67
Prosoft antennes 4G LTE - Antenne cellulaire industrielle 698-2700 MHz
- 4G LTE
- 2G / 3G
- IP50 à IP54
Prosoft antennes omnidirectionnelles 5 GHz - Antenne Wi-Fi industrielle
- Wi-Fi
Autres produits Poynting
Toute la gamme PoyntingPoynting OMNI-121 - Antenne 4G omnidirectionnelle extérieure 6 dBi IP65
- 4G LTE
- 2G / 3G
- IP65 / IP66
Poynting MIMO-3 - Antenne multifonction 4G/5G MIMO, Wi-Fi et GNSS IP69K
- 4G LTE
- 5G
- 2G / 3G
Poynting MIMO-4 - Antenne multifonction 5G/4G MIMO 4x4, Wi-Fi et GNSS IP69K
- 4G LTE
- 5G
- 2G / 3G
Pour aller plus loin
Produits similaires
Poynting LPDA-500 - Antenne 5G/4G et Wi-Fi 6E directionnelle log-périodique
- Antenne directionnelle log-périodique ultra-large bande 617 à 7 200 MHz
- 4G, 5G (dont 3,5 GHz et RedCap) et Wi-Fi jusqu'au Wi-Fi 6E
- Gain de 9 à 11,5 dBi selon la bande, ROS inférieur à 2:1
- Connecteur N femelle, 1 port (deux antennes pour le MIMO)
- IP65, IK08, -40 à +80 °C, fixation sur mât par étrier fourni
Poynting MIMO-4 - Antenne multifonction 5G/4G MIMO 4x4, Wi-Fi et GNSS IP69K
- Antenne 4 à 9 voies : 4x4 MIMO 4G/5G, Wi-Fi 2x2 ou 4x4 et GNSS selon version
- Cellulaire 617 à 6 000 MHz jusqu'à 6 dBi, Wi-Fi 2,4 GHz et 5 à 7,2 GHz jusqu'à 6,5 dBi
- Câbles RTK-031 de 2 m terminés SMA mâle, plan de masse intégré
- IP69K, IK10, -40 à +80 °C, homologation eMark
- Dôme Ø 170 x 69 mm, blanc ou noir, pose sur mât, mur, surface ou aimants

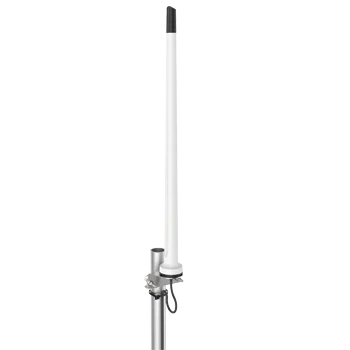

Poynting OMNI-121 - Antenne 4G omnidirectionnelle extérieure 6 dBi IP65
