Poynting MIMO-3 - Antenne multifonction 4G/5G MIMO, Wi-Fi et GNSS IP69K
- Antenne 2 à 7 voies : 2×2 ou 4×4 MIMO 4G/5G, 2×2 Wi-Fi et GNSS selon version
- Cellulaire 410 à 3 800 MHz jusqu’à 6,2 dBi, Wi-Fi 2,4 GHz et 5 à 7,2 GHz jusqu’à 7 dBi
- Câbles RTK-031 de 2 m, SMA mâle, plan de masse intégré
- IP69K, IK10, -40 à +80 °C, homologation eMark

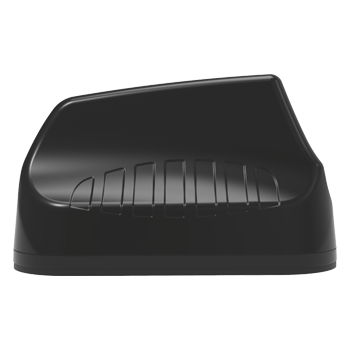

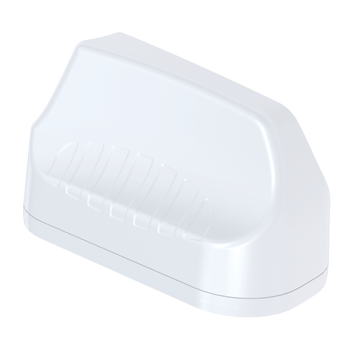

- Boîtier blanc ou noir, fixation par tiges filetées, adhésif ou aimants en option
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP69K |
| Type de montage | Adhésif, Magnétique, Panneau / encastré |
| Bande de fréquences | GNSS, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Omnidirectionnelle, 2×2 ou 4×4 MIMO cellulaire, 2×2 MIMO Wi-Fi et GNSS selon version |
| Connecteur | SMA mâle sur câbles RTK-031 de 2 m, adaptateurs RP-SMA pour le Wi-Fi |
| Homologation eMark | E1*10R06/01*9550*00 |
| Configuration | 2×2 5G, 2×2 5G + GNSS, 4×4 5G + GNSS, 2×2 5G + 2×2 Wi-Fi + GNSS, 4×4 5G + 2×2 Wi-Fi + GNSS |
| Couleur | Blanc, Noir |
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP69K
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
La Poynting MIMO-3 est une antenne 5G MIMO multifonction qui réunit dans un seul boîtier jusqu'à quatre antennes cellulaires, deux antennes Wi-Fi et une antenne GNSS active. Elle remplace la forêt d'antennes fouets d'un routeur par un dôme robuste unique, posé sur le toit d'une armoire, d'un local technique ou d'un véhicule de service.
Conçue d'abord pour le transport, elle rend les mêmes services sur un site technique : étanchéité IP69K, résistance aux chocs IK10 et aux produits chimiques, câbles courts de 2 m vers le routeur. Les intégrateurs y trouvent une antenne unique et homogène pour tous les routeurs 4G ou 5G d'un parc, de la version 2x2 à la version 7 voies.
Points forts du MIMO-3
- De 2 à 7 antennes dans un boîtier : 2x2 ou 4x4 MIMO cellulaire, 2x2 MIMO Wi-Fi et GNSS selon la version
- Cellulaire 410 à 470 MHz, 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz et 3 400 à 3 800 MHz
- Gain cellulaire jusqu'à 6,2 dBi (versions 4x4) ou 5,8 dBi (versions 2x2)
- Wi-Fi 2,4 GHz (3 dBi) et 5 à 7,2 GHz (7 dBi), compatible Wi-Fi 6E
- GNSS actif GPS et GLONASS, gain 21 dBi environ avec amplificateur intégré
- Plan de masse intégré : performances conservées sur toute surface
- IP69K, IK10, tenue au vent jusqu'à 220 km/h, -40 à +80 °C, homologation eMark
Applications en bâtiment et sur site technique
- Toit d'armoire de supervision ou de local technique abritant un routeur 4G ou 5G
- Sites industriels exposés aux lavages haute pression, aux poussières ou aux produits chimiques
- Véhicules de maintenance et d'astreinte des services techniques : 4G, Wi-Fi embarqué et localisation
- Agriculture et collectivités : bâtiments isolés et engins équipés de télémétrie
Intégration et compatibilité
Chaque voie est reliée à un câble RTK-031 de 2 m terminé SMA mâle : il suffit de les visser sur les entrées cellulaires, Wi-Fi et GNSS du routeur. La MIMO-3 s'associe à nos routeurs 4G et 5G industriels et à nos modems cellulaires 4G et 5G. Les versions Wi-Fi sont livrées avec des adaptateurs RP-SMA mâle vers SMA femelle.
L'antenne GNSS est active : elle est alimentée par le récepteur du routeur sous 2,7 à 3,3 V, comme la plupart des modules GNSS intégrés. Les antennes cellulaires et Wi-Fi sont passives et ne demandent aucun réglage.
Pour un routeur à deux entrées cellulaires, une version 2x2 suffit. Les versions 4x4 conviennent aux routeurs 4G et 5G dotés de quatre entrées cellulaires.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| MIMO-3-12 | 2x2 MIMO cellulaire, boîtier blanc | Routeur 4G ou 5G à deux entrées, sans Wi-Fi ni GNSS |
| MIMO-3-13 | 2x2 MIMO cellulaire et GNSS, blanc | Routeur avec localisation ou horodatage GNSS |
| MIMO-3-14 | 4x4 MIMO cellulaire et GNSS, blanc | Routeur 5G à quatre entrées, débit maximal |
| MIMO-3-15 / MIMO-3-15-B | 2x2 cellulaire, 2x2 Wi-Fi et GNSS, blanc ou noir | Routeur 4G avec point d'accès Wi-Fi intégré |
| MIMO-3-17 / MIMO-3-17-B | 4x4 cellulaire, 2x2 Wi-Fi et GNSS, blanc ou noir | Routeur 5G complet avec Wi-Fi et GNSS |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne omnidirectionnelle multifonction en dôme |
| Bandes cellulaires | 410 à 470 MHz, 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 3 800 MHz |
| Gain cellulaire (versions 2x2) | 1 dBi (410 à 470 MHz), 3,5 dBi (617 à 960 MHz), 4 dBi (1 427 à 1 517 MHz), 5,8 dBi (1 710 à 2 700 MHz), 4 dBi (3 400 à 3 800 MHz) |
| Gain cellulaire (versions 4x4) | 1,5 dBi (410 à 470 MHz), 2,2 dBi (617 à 960 MHz), 4,2 dBi (1 427 à 1 517 MHz), 6,2 dBi (1 710 à 2 700 MHz), 4,8 dBi (3 400 à 3 800 MHz) |
| Bandes et gain Wi-Fi | 2 400 à 2 500 MHz (3 dBi), 5 000 à 7 200 MHz (7 dBi) |
| GNSS | GPS et GLONASS (1 575,42 / 1 600 MHz), gain 21 ±2 dBi, alimentation 2,7 à 3,3 V |
| ROS (VSWR) | 2,5:1 ou mieux sur 90 % des bandes cellulaires |
| Puissance admissible | 10 W par voie cellulaire et Wi-Fi |
| Impédance | 50 ohms |
| Polarisation | Linéaire verticale (cellulaire), circulaire droite (GNSS) |
| Câbles | RTK-031 de 2 m, montés en usine |
| Connecteurs | SMA mâle, adaptateurs RP-SMA mâle vers SMA femelle sur les versions Wi-Fi |
| Dimensions | 253 x 128 x 144 mm |
| Poids | 1,10 kg (MIMO-3-12) à 1,51 kg (MIMO-3-17) |
| Radôme | ASA stabilisé anti-UV, blanc ou noir |
| Montage | Tiges filetées (paroi jusqu'à 60 mm sur MIMO-3-12, 70 mm sur MIMO-3-17), adhésif double face, kit d'aimants en option |
| Indice de protection | IP69K |
| Résistance aux chocs | IK10 |
| Tenue au vent | jusqu'à 220 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Homologation | eMark E1*10R06/01*9550*00, CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP69K
- Type de montage
- Magnétique, Adhésif, Panneau / encastré
- Bande de fréquences
- GNSS, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Omnidirectionnelle, 2x2 ou 4x4 MIMO cellulaire, 2x2 MIMO Wi-Fi et GNSS selon version
- Connecteur
- SMA mâle sur câbles RTK-031 de 2 m, adaptateurs RP-SMA pour le Wi-Fi
- Homologation eMark
- E1*10R06/01*9550*00
- Configuration
- 2x2 5G, 2x2 5G + GNSS, 4x4 5G + GNSS, 2x2 5G + 2x2 Wi-Fi + GNSS, 4x4 5G + 2x2 Wi-Fi + GNSS
- Couleur
- Blanc, Noir
Contenu et accessoires compatibles
Livrée avec l'antenne et ses câbles, les tiges filetées de fixation, l'adhésif de pose en surface et, sur les versions Wi-Fi, les adaptateurs RP-SMA.
En option : kit d'aimants Poynting MBK-1 pour une pose temporaire, rallonges et adaptateurs parmi nos câbles et rallonges coaxiales. Voir aussi la gamme d'antennes Poynting et l'ensemble de nos antennes 4G, 5G et Wi-Fi.
Documentation
Toutes les documentations Poynting
Fiche technique Poynting MIMO-3-17 (PDF, en anglais)
Fiches des autres versions : MIMO-3-12, MIMO-3-13, MIMO-3-14, MIMO-3-15.
Questions fréquentes
Quelle version de MIMO-3 choisir ?
Partez du routeur : une MIMO-3-12 suffit pour un routeur 4G à deux entrées d'antenne. Ajoutez le GNSS (MIMO-3-13) si l'équipement doit être localisé ou horodaté. Les MIMO-3-14 et MIMO-3-17 alimentent les routeurs 4G ou 5G à quatre entrées cellulaires. Les MIMO-3-15 et MIMO-3-17 ajoutent deux antennes Wi-Fi pour le point d'accès intégré du routeur.
La MIMO-3 couvre-t-elle toute la 5G ?
Ses antennes cellulaires couvrent 410 à 470 MHz, 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz et 3 400 à 3 800 MHz. Elles couvrent donc les bandes 5G françaises jusqu'à 3,8 GHz, dont la bande 3,5 GHz. Pour les bandes au-delà de 3,8 GHz, la gamme Poynting MIMO-4 monte jusqu'à 6 000 MHz en cellulaire.
Faut-il un plan de masse métallique ?
Non. La MIMO-3 intègre son propre plan de masse : elle se pose sur un toit d'armoire, un auvent, un capot ou une surface non métallique sans perte de performance.
Comment se fixe-t-elle ?
Par des tiges filetées traversant la paroi (épaisseur jusqu'à 60 mm sur la MIMO-3-12 et 70 mm sur la MIMO-3-17), par adhésif double face fourni, ou par un kit d'aimants proposé en option. Les câbles de 2 m sortent sous l'antenne et rejoignent directement le routeur.
Les antennes Wi-Fi conviennent-elles à un routeur à connecteurs RP-SMA ?
Oui. Les versions avec Wi-Fi (MIMO-3-15 et MIMO-3-17) sont livrées avec des adaptateurs RP-SMA mâle vers SMA femelle pour les ports Wi-Fi, connectique courante sur les routeurs.
Demander un devis pour le MIMO-3
Indiquez le modèle de routeur et le nombre d'entrées d'antenne à raccorder : nous vous répondons sous 24 h ouvrées avec la version adaptée et un tarif selon les quantités. Notre équipe vous conseille aussi sur le mode de fixation le plus adapté à votre site.
