Poynting PUCK-12 - Antenne Wi-Fi 6E 2x2 MIMO industrielle IP69K
- Antenne Wi-Fi 2×2 MIMO 2,4 GHz et 5 à 7,2 GHz, Wi-Fi 6E et Wi-Fi 7
- Gain 5 dBi à 2,4 GHz et 7,5 dBi de 5 à 7,2 GHz
- Câbles RTK-031 de 2 m, SMA mâle, adaptateurs RP-SMA fournis
- IP69K, IK10, -40 à +80 °C, homologation eMark
- Boîtier noir ou blanc, fixation tige, mât, mur, aimant ou adhésif
| Connectivité radio | Bluetooth LE, Wi-Fi |
|---|---|
| Usage | Réseau industriel |
| Indice de protection | IP69K |
| Type de montage | Adhésif, Magnétique, Mural, Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Omnidirectionnelle, Wi-Fi 2×2 MIMO, 5 dBi à 2,4 GHz et 7,5 dBi à 5-7,2 GHz |
| Connecteur | SMA mâle sur câbles RTK-031 de 2 m, 2 adaptateurs RP-SMA fournis |
| Homologation eMark | E1*10R06/01*9551*00 |
| Couleur | Noir, Blanc |
- Bluetooth LE
- Wi-Fi
- IP69K
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
La Poynting PUCK-12 est une antenne Wi-Fi 6E industrielle 2x2 MIMO logée dans un dôme compact de 100 mm de diamètre. Ses deux antennes bi-bande couvrent 2,4 GHz et 5 à 7,2 GHz avec un gain qui atteint 7,5 dBi, pour déporter à l'extérieur ou en hauteur le Wi-Fi d'un point d'accès ou d'un routeur.
Elle vise les sites où une antenne Wi-Fi classique ne tient pas : armoires extérieures, quais de chargement, zones de lavage, ateliers poussiéreux. Le boîtier IP69K résiste aux jets haute pression, aux chocs (IK10) et au vent jusqu'à 220 km/h, et l'antenne se fixe sur un mât, un mur, une paroi ou par aimant.
Points forts du PUCK-12
- 2 antennes Wi-Fi en 2x2 MIMO dans un seul boîtier
- Bandes 2 400 à 2 500 MHz (5 dBi) et 5 000 à 7 200 MHz (7,5 dBi)
- Compatible Wi-Fi 4 à Wi-Fi 7 (802.11n, ac, ax, be) et Bluetooth
- Dôme Ø99,3 x 36 mm, 0,38 kg
- IP69K, IK10, -40 à +80 °C, homologation eMark
- Câbles RTK-031 de 2 m, SMA mâle, adaptateurs RP-SMA fournis
Applications en bâtiment et sur site technique
- Couverture Wi-Fi extérieure d'une cour, d'un parking ou d'un quai logistique depuis un point d'accès en local technique
- Ateliers et industries agroalimentaires soumis au lavage haute pression
- Liaison Wi-Fi d'automates, de terminaux et de capteurs dans les sites industriels
- Véhicules de service et engins équipés d'un point d'accès embarqué
Intégration et compatibilité
La PUCK-12 est une antenne passive : ses deux câbles se vissent sur les deux entrées Wi-Fi d'un point d'accès ou client Wi-Fi industriel, ou sur la partie Wi-Fi d'un routeur industriel. Les deux voies MIMO doivent être raccordées pour obtenir le débit nominal en 802.11n, ac, ax ou be.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PUCK-12 | Boîtier noir PC+ABS sans halogène | Véhicules, armoires et équipements sombres |

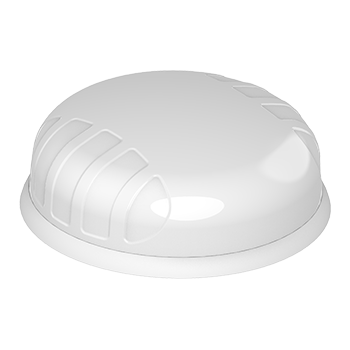

| PUCK-12-W | Boîtier blanc ASA stabilisé UV | Façades, toitures claires et intégration discrète |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne Wi-Fi omnidirectionnelle 2x2 MIMO |
| Bandes | 2 400 à 2 500 MHz, 5 000 à 7 200 MHz |
| Gain maximal | 5 dBi (2,4 GHz), 7,5 dBi (5 à 7,2 GHz) |
| ROS (VSWR) | 2:1 ou mieux sur 90 % des bandes |
| Puissance admissible | 10 W |
| Impédance et polarisation | 50 ohms, linéaire verticale |
| Câbles et connecteurs | 2 x RTK-031 de 2 m, SMA mâle, 2 adaptateurs RP-SMA mâle vers SMA femelle |
| Dimensions et poids | Ø99,3 x 36 mm, 0,376 kg |
| Montage | Tiges filetées Ø20 (paroi jusqu'à 60 mm), mât, mur, base magnétique, adhésif |
| Protection | IP69K, IK10, vent jusqu'à 220 km/h |
| Températures | -40 à +80 °C |
| Environnement | Brouillard salin MIL-STD 810G / ASTM B117, humidité jusqu'à 98 %, boîtier UL 94-HB |
| Homologations | eMark E1*10R06/01*9551*00, CE, RoHS |
Critères de sélection
- Connectivité radio
- Bluetooth LE, Wi-Fi
- Usage
- Réseau industriel
- Indice de protection
- IP69K
- Type de montage
- Mural, Sur mât ou poteau, Magnétique, Adhésif, Panneau / encastré
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Omnidirectionnelle, Wi-Fi 2x2 MIMO, 5 dBi à 2,4 GHz et 7,5 dBi à 5-7,2 GHz
- Connecteur
- SMA mâle sur câbles RTK-031 de 2 m, 2 adaptateurs RP-SMA fournis
- Homologation eMark
- E1*10R06/01*9551*00
- Couleur
- Noir, Blanc
Contenu et accessoires compatibles
Livrée avec câbles montés, tiges filetées de 35 et 75 mm, support mât et mur, base magnétique, adhésif et adaptateurs RP-SMA. Rallonges disponibles parmi nos câbles coaxiaux ; voir aussi la gamme Poynting.
Documentation
Questions fréquentes
La PUCK-12 est-elle compatible Wi-Fi 6E et Wi-Fi 7 ?
Oui. Ses deux antennes couvrent 2 400 à 2 500 MHz et 5 000 à 7 200 MHz, soit les bandes 2,4, 5 et 6 GHz. Poynting la donne compatible 802.11n, ac, ax et be, donc Wi-Fi 4 à Wi-Fi 7, ainsi que Bluetooth.
Peut-elle servir à un routeur 4G ou 5G ?
Uniquement pour sa partie Wi-Fi : la PUCK-12 n'a pas d'antenne cellulaire. Pour regrouper 5G, Wi-Fi et GNSS dans le même dôme, choisissez une PUCK multifonction comme la PUCK-5 ou la PUCK-7.
Mon point d'accès a des connecteurs RP-SMA, est-ce compatible ?
Oui. Les câbles se terminent en SMA mâle et la PUCK-12 est livrée avec deux adaptateurs RP-SMA mâle vers SMA femelle, un par voie.
Quelle différence entre PUCK-12 et PUCK-12-W ?
Uniquement le boîtier : noir en PC+ABS sans halogène pour la PUCK-12, blanc en ASA stabilisé UV pour la PUCK-12-W. Les performances radio et les accessoires sont identiques.
Demander un devis pour le PUCK-12
Indiquez l'équipement Wi-Fi à raccorder et le mode de fixation souhaité : nous vous répondons sous 24 h ouvrées avec un tarif selon les quantités. Nos techniciens vous conseillent aussi sur le choix entre antenne Wi-Fi seule et antenne multifonction.
Produits similaires
Voir toute la catégorie
Poynting OMNI-700 - Antenne Wi-Fi omnidirectionnelle anti-vandale IP69K IK10
- Wi-Fi
- IP69K

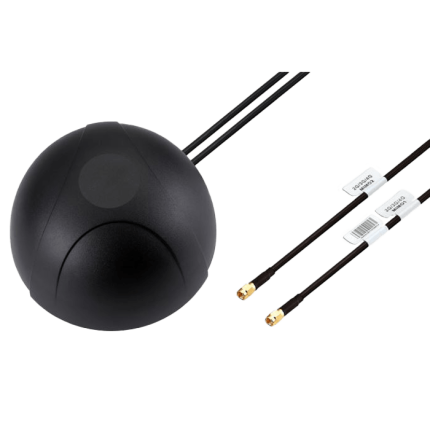

Red Lion Sixnet ANT - Antenne 4G LTE MIMO et GPS pour routeur industriel
- 4G LTE
- 2G / 3G
- Wi-Fi
Autres produits Poynting
Toute la gamme PoyntingPoynting WLAN-60 et WLAN-61 - Antenne Wi-Fi directionnelle bi-bande IP65
- Wi-Fi
- IP65 / IP66

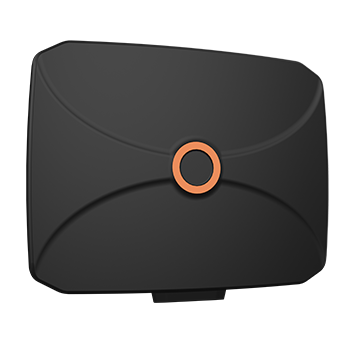

Poynting PANL - Antenne panneau 5G MIMO multifonction, Wi-Fi 6E et GNSS
