Poynting PANL - Antenne panneau 5G MIMO multifonction, Wi-Fi 6E et GNSS
- Antenne panneau 3 à 10 voies : 5G 2×2, 4×4 ou 6×6 MIMO, Wi-Fi 6E et GNSS selon version
- Cellulaire 617 à 6 000 MHz, gain jusqu’à 7,8 dBi, polarisation croisée
- Boîtier plat 267 x 210 x 31 mm, câbles RTK-031 de 2 m ou 0,5 m
- IP65, IK08, -40 à +80 °C, homologation eMark
- Pose intérieure sur vitre par ventouses ou en valise par bandes autoagrippantes
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Adhésif |
| Bande de fréquences | GNSS, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Panneau omnidirectionnel, cellulaire 2×2, 4×4 ou 6×6 MIMO à polarisation croisée jusqu’à 7,8 dBi, Wi-Fi 2×2 ou 3×3 MIMO, GNSS L1/L5 actif |
| Connecteur | SMA mâle (cellulaire, GNSS), RP-SMA mâle (Wi-Fi des PANL-431 et PANL-631), câbles RTK-031 |
| Homologation eMark | E1*10R06/03*10533*00 (PANL-401, PANL-431, PANL-631) |
| Configuration | 3-en-1 (2×2 5G, GNSS), 5-en-1 (2×2 5G, 2×2 Wi-Fi, GNSS), 5-en-1 (4×4 5G, GNSS), 7-en-1 (4×4 5G, 2×2 Wi-Fi, GNSS), 8-en-1 (4×4 5G, 3×3 Wi-Fi, GNSS, câbles 0,5 m), 10-en-1 (6×6 5G, 3×3 Wi-Fi, GNSS) |
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
La gamme Poynting PANL regroupe des antennes panneau 5G MIMO multifonction qui associent, dans un boîtier plat de 31 mm d'épaisseur, jusqu'à six antennes cellulaires, trois antennes Wi-Fi 6E et une antenne GNSS bi-bande. Posée contre une fenêtre ou dans une valise, elle améliore la réception d'un routeur 4G ou 5G sans perçage.
Elle sert aux intégrateurs et services techniques qui raccordent rapidement un site sans fibre : bureau temporaire, chantier, local technique mal couvert. Six configurations, de 3 à 10 voies, s'adaptent au nombre d'entrées du routeur.
Points forts du PANL
- De 3 à 10 antennes dans un seul panneau : 2x2, 4x4 ou 6x6 MIMO cellulaire, Wi-Fi 2x2 ou 3x3 MIMO, GNSS
- Cellulaire 617 à 6 000 MHz sur toute la gamme, dès 410 MHz sur PANL-401 et PANL-431
- Gain cellulaire jusqu'à 7,8 dBi dans la bande 5G 3,3 à 4,2 GHz
- Antennes cellulaires à polarisation croisée pour un meilleur débit MIMO
- Wi-Fi 2,4 GHz et 5 à 7,2 GHz compatible Wi-Fi 6E et Wi-Fi 7, jusqu'à 8 dBi
- GNSS actif bi-bande L1 et L5, réjection hors bande de 40 dBc
- Boîtier 267 x 210 x 31 mm, IP65, IK08, -40 à +80 °C, homologation eMark
Applications en bâtiment et sur site technique
- Accès internet 4G ou 5G de secours ou principal pour bureaux, agences et commerces, antenne posée sur la vitre
- Bureaux de chantier, bases vie et installations temporaires d'événements
- Locaux techniques et salles de supervision faiblement couverts, routeur de télégestion
- Kits de communication en valise pour la sécurité civile, les interventions d'urgence et les équipes de maintenance
Intégration et compatibilité
Chaque voie a son câble RTK-031 monté en usine, à raccorder sur l'entrée correspondante du routeur. Les antennes cellulaires et Wi-Fi sont passives ; l'antenne GNSS est active et s'alimente sur le récepteur du routeur.
La PANL s'associe à nos routeurs 4G et 5G industriels et à nos modems cellulaires. Sur la PANL-431, si le routeur ne dispose que de deux entrées Wi-Fi, la troisième antenne peut servir au Bluetooth.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PANL-201 | 3 voies : 2x2 MIMO 5G et GNSS, câbles 2 m | Routeur 4G ou 5G à deux entrées avec localisation |
| PANL-221 | 5 voies : 2x2 MIMO 5G, 2x2 Wi-Fi 6E et GNSS, câbles 2 m | Routeur à deux entrées cellulaires avec point d'accès Wi-Fi |
| PANL-401 | 5 voies : 4x4 MIMO 5G (410 à 6 000 MHz) et GNSS L1/L5, câbles 2 m | Routeur 5G à quatre entrées, débit maximal |
| PANL-421 | 7 voies : 4x4 MIMO 5G, 2x2 Wi-Fi 6E et GNSS, câbles 2 m | Routeur 5G à quatre entrées avec Wi-Fi double flux |
| PANL-431-0.5M | 8 voies : 4x4 MIMO 5G (410 à 6 000 MHz), 3x3 Wi-Fi 6E et GNSS L1/L5, câbles 0,5 m | Intégration en valise ou coffret, routeur à trois entrées Wi-Fi |
| PANL-631 | 10 voies : 6x6 MIMO 5G, 3x3 Wi-Fi 6E et GNSS L1/L5, câbles 2 m | Routeurs 5G haut de gamme à six entrées cellulaires |
Caractéristiques techniques
Valeurs issues des fiches techniques constructeur des PANL-401, PANL-431 et PANL-631. Pour les PANL-201, PANL-221 et PANL-421, la désignation constructeur indique 617 à 6 000 MHz, un gain maximal de 7,8 dBi, des câbles RTK-031 de 2 m en SMA mâle, un boîtier noir et l'indice IP65.
| Caractéristique | Valeur |
|---|---|
| Type | Antenne panneau omnidirectionnelle multifonction |
| Bandes cellulaires | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 300 à 4 200 MHz, 4 400 à 6 000 MHz ; plus 410 à 470 MHz sur PANL-401 et PANL-431 |
| Gain cellulaire PANL-401 | 0,5 / 4 / 4 / 5 / 7,8 / 7 dBi (de 410 MHz à 6 GHz) |
| Gain cellulaire PANL-431 | -3 / 4 / 4 / 6 / 7,8 / 6,5 dBi (de 410 MHz à 6 GHz) |
| Gain cellulaire PANL-631 | 3 / 4 / 5 / 6 / 6 dBi (de 617 MHz à 6 GHz) |
| Polarisation cellulaire | Croisée, linéaire verticale et horizontale (et ±45° sur PANL-631) |
| Bandes Wi-Fi | 2 400 à 2 500 MHz et 5 000 à 7 200 MHz (802.11n, ac, ax, be) |
| Gain Wi-Fi | 2 dBi (2,4 GHz) ; 5,5 dBi (PANL-431) ou 8 dBi (PANL-631) de 5 à 7,2 GHz |
| GNSS | L1 1 575,42 MHz et L5 1 176,45 MHz, polarisation circulaire droite |
| Amplificateur GNSS | gain 20 ±2 dB, 2,7 à 5 V, moins de 15 mA, facteur de bruit 2 dB max |
| Puissance admissible | 10 W par voie cellulaire et Wi-Fi |
| Impédance | 50 ohms |
| Câbles | RTK-031 de 2 m (0,5 m sur PANL-431-0.5M), montés en usine |
| Connecteurs | SMA mâle (cellulaire et GNSS), RP-SMA mâle (Wi-Fi des PANL-431 et PANL-631) |
| Dimensions | 267 x 210 x 31 mm hors câbles |
| Poids | 0,70 kg (PANL-431), 0,88 kg (PANL-401), 1,09 kg (PANL-631) |
| Radôme | ASA stabilisé UV, noir |

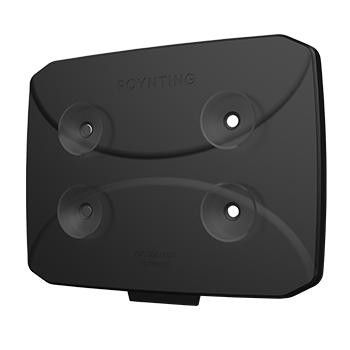

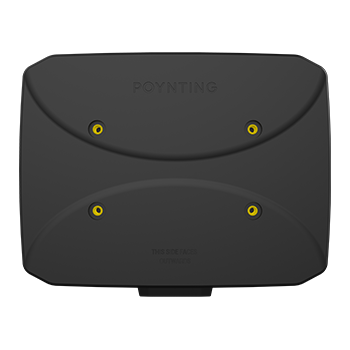

| Montage | Ventouses et bandes autoagrippantes fournies, pose intérieure |
| Protection | IP65, IK08, tenue au vent jusqu'à 160 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Environnement | Brouillard salin MIL-STD 810G / ASTM B117, humidité jusqu'à 98 %, boîtier UL 94-HB |
| Homologations | eMark E1*10R06/03*10533*00, CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- Télégestion de sites distants
- Indice de protection
- IP65 / IP66
- Type de montage
- Adhésif
- Bande de fréquences
- GNSS, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Panneau omnidirectionnel, cellulaire 2x2, 4x4 ou 6x6 MIMO à polarisation croisée jusqu'à 7,8 dBi, Wi-Fi 2x2 ou 3x3 MIMO, GNSS L1/L5 actif
- Connecteur
- SMA mâle (cellulaire, GNSS), RP-SMA mâle (Wi-Fi des PANL-431 et PANL-631), câbles RTK-031
- Homologation eMark
- E1*10R06/03*10533*00 (PANL-401, PANL-431, PANL-631)
- Configuration
- 3-en-1 (2x2 5G, GNSS), 5-en-1 (2x2 5G, 2x2 Wi-Fi, GNSS), 5-en-1 (4x4 5G, GNSS), 7-en-1 (4x4 5G, 2x2 Wi-Fi, GNSS), 8-en-1 (4x4 5G, 3x3 Wi-Fi, GNSS, câbles 0,5 m), 10-en-1 (6x6 5G, 3x3 Wi-Fi, GNSS)
Contenu et accessoires compatibles
Chaque antenne est livrée avec ses câbles montés, des ventouses pour la pose sur vitre et des bandes autoagrippantes. Pour rapprocher le routeur, voyez nos rallonges coaxiales faibles pertes et la gamme d'antennes Poynting.
Documentation
Questions fréquentes
La PANL peut-elle être installée à l'extérieur ?

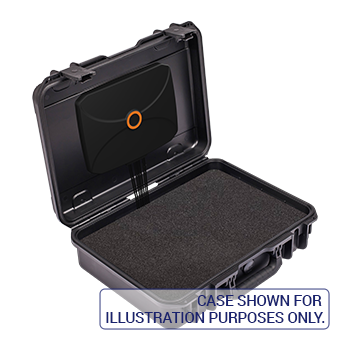

Non, elle est conçue pour une pose intérieure : contre une vitre de bâtiment ou de véhicule grâce aux ventouses fournies, ou à l'intérieur d'une valise ou d'un coffret grâce aux bandes autoagrippantes. Son boîtier IP65 et IK08 la protège de la poussière, des projections et des manipulations, mais Poynting la classe en usage intérieur.
Quelle version choisir selon le routeur ?
Partez du nombre d'entrées du routeur. Deux entrées cellulaires : PANL-201, ou PANL-221 si le Wi-Fi doit aussi être déporté. Quatre entrées cellulaires (routeurs 5G haut de gamme) : PANL-401, ou PANL-421 avec Wi-Fi. La PANL-431 ajoute trois antennes Wi-Fi avec câbles de 0,5 m pour une intégration en valise, et la PANL-631 alimente les routeurs à six entrées cellulaires et trois entrées Wi-Fi.
Couvre-t-elle la 5G française à 3,5 GHz ?
Oui. Toutes les versions couvrent 617 à 6 000 MHz en cellulaire, et les fiches techniques des PANL-401, PANL-431 et PANL-631 détaillent la bande 3 300 à 4 200 MHz, où le gain atteint 6 à 7,8 dBi selon le modèle. Les PANL-401 et PANL-431 descendent en plus à 410 à 470 MHz pour les réseaux privés en bande basse.
Le GNSS fonctionne-t-il avec tous les routeurs ?
L'antenne GNSS est active et bi-bande (L1 à 1 575,42 MHz et L5 à 1 176,45 MHz). Elle doit être alimentée par l'entrée GNSS du routeur sous 2,7 à 5 V, pour une consommation inférieure à 15 mA, ce qui correspond au fonctionnement standard des routeurs industriels équipés d'un récepteur GNSS.
Demander un devis pour le PANL
Indiquez le modèle de routeur, le nombre d'entrées cellulaires et Wi-Fi et le lieu de pose : nous vous répondons sous 24 h ouvrées avec la version adaptée et un tarif selon les quantités. Nos techniciens vous aident aussi à vérifier la couverture 4G et 5G du site.
