Poynting XPOL-2-5G - Antenne 5G/4G directionnelle MIMO 2x2 11 dBi
- Antenne 5G/4G directionnelle MIMO 2x2 à polarisation croisée ±45°
- 617 à 960, 1 710 à 2 700 et 3 400 à 4 200 MHz, gain 9 / 8,5 / 11 dBi
- ROS inférieur ou égal à 1,5:1 sur 90 % de la bande
- Câbles HDF-195 de 5 ou 10 m en SMA mâle, ou connecteurs N femelle
- Boîtier ASA anti-UV IP65, IK08, -40 à +80 °C, support mur ou mât fourni
| Connectivité radio | 2G / 3G, 4G LTE, 5G |
|---|---|
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz) |
| Caractéristiques d'antenne | Directionnelle, MIMO 2x2, polarisation croisée ±45°, 11 dBi max |
| Connecteur | 2 SMA mâle sur câbles HDF-195 de 5 ou 10 m, ou 2 N femelle en traversée |
| Connectique | Câbles 5 m, SMA mâle, Câbles 10 m, SMA mâle, N femelle (traversée) |
- 4G LTE
- 5G
- 2G / 3G
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

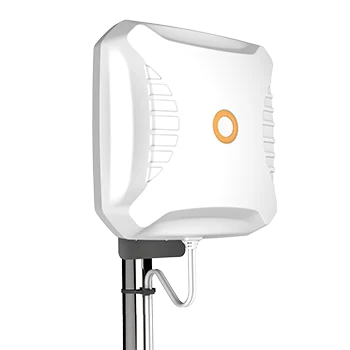

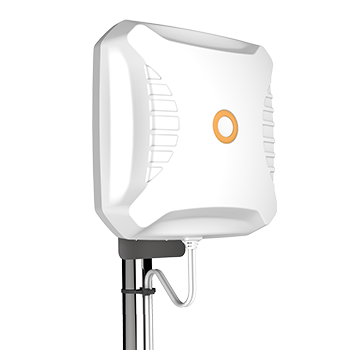

La Poynting XPOL-2-5G est une antenne 5G directionnelle MIMO 2x2 à polarisation croisée qui atteint 11 dBi sur la bande 3,4 à 4,2 GHz et 9 dBi sous 1 GHz. Elle est conçue pour les sites où le signal cellulaire est faible et où une antenne omnidirectionnelle ne suffit plus.
Pour un intégrateur GTB ou un exploitant multisite, c'est la solution pour fiabiliser la remontée de données d'un bâtiment isolé, d'une station technique ou d'un site agricole. Cette troisième génération (V3) utilise un conducteur magnétique artificiel (AMC, métamatériau) qui apporte, selon Poynting, 2 à 3 dB de gain en plus par rapport à la V2 et ajoute la bande 5G 3,4 à 4,2 GHz.
Points forts du XPOL-2-5G
- Gain de 9 dBi (617 à 960 MHz), 8,5 dBi (1 710 à 2 700 MHz) et 11 dBi (3 400 à 4 200 MHz)
- MIMO 2x2 : deux antennes polarisées ±45° dans un seul radôme
- Adaptation excellente : ROS inférieur ou égal à 1,5:1 sur 90 % de la bande
- Trois connectiques : câbles HDF-195 de 5 m ou 10 m en SMA mâle, ou N femelle en traversée

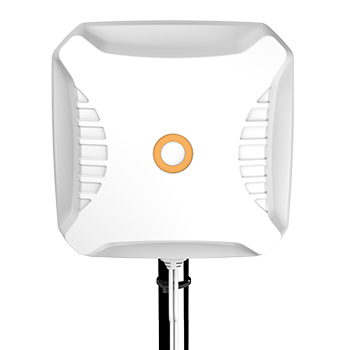

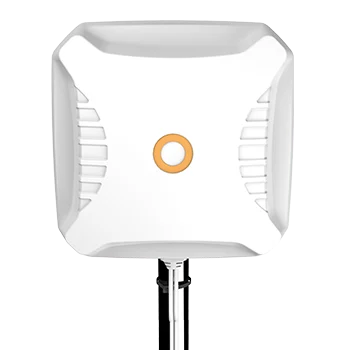

- Boîtier ASA anti-UV de 265 x 265 x 90 mm, IP65, IK08
- Antenne donnée pour 250 km/h de vent, support en Z fourni pour 160 km/h
- Rétrocompatible 2G, 3G et 4G, compatible 5G RedCap selon le constructeur
Applications en bâtiment et sur site technique
- Collectivités et syndicats : stations de pompage, postes de relevage et réservoirs en zone rurale
- Industrie et énergie : télémétrie de postes électriques, de chaufferies ou de sites de production isolés
- Tertiaire : bâtiment en limite de couverture où le routeur de GTB perd régulièrement la liaison
- Agriculture et logistique : plateformes, silos et entrepôts éloignés des relais
- Santé et enseignement : lien cellulaire de secours d'un site situé en fond de vallée
Intégration et compatibilité
Antenne passive à deux ports, la XPOL-2-5G se raccorde aux deux entrées d'antenne principales d'un routeur 4G ou 5G industriel ou d'un modem cellulaire MIMO. La polarisation croisée ±45° assure une bonne décorrélation des deux flux MIMO.
Les versions câblées se terminent en SMA mâle. La version N femelle accepte vos propres câbles coaxiaux et permet d'ajuster la longueur au mètre près. Le court-circuit DC (chemin vers la masse) protège l'équipement. Rallonges HDF-195 jusqu'à 10 m disponibles chez le constructeur.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| XPOL-2-5G-01 | Deux câbles HDF-195 de 5 m, SMA mâle | Routeur proche de l'antenne, installation courante |
| XPOL-2-5G-03 | Deux câbles HDF-195 de 10 m, SMA mâle | Antenne sur mât ou en toiture, routeur à distance |
| XPOL-2-5G-02 | Deux connecteurs N femelle en traversée | Câblage sur mesure ou coaxial à faibles pertes |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne directionnelle à polarisation croisée, MIMO 2x2 |
| Bandes de fréquences | 617 à 960 MHz, 1 710 à 2 700 MHz, 3 400 à 4 200 MHz |
| Gain maximal | 9 dBi (617 à 960 MHz), 8,5 dBi (1 710 à 2 700 MHz), 11 dBi (3 400 à 4 200 MHz) |
| Polarisation | ±45° |
| ROS (VSWR) | inférieur ou égal à 1,5:1 sur 90 % de la bande |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (chemin vers la masse) |
| Câbles | 2 x HDF-195 de 5 ou 10 m, SMA mâle, ou 2 x N femelle en traversée |
| Pertes câble | 0,362 dB/m à 900 MHz, 0,514 dB/m à 1 800 MHz, 0,533 dB/m à 2 400 MHz, 0,603 dB/m à 3 000 MHz |

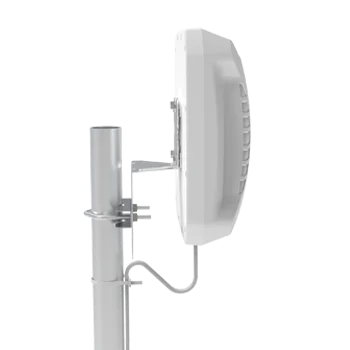

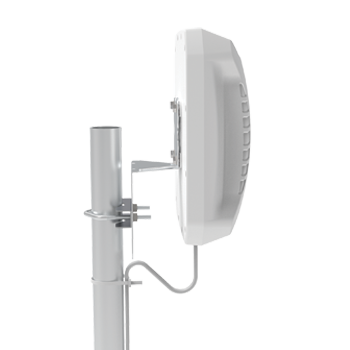

| Dimensions | 265 x 265 x 90 mm |
| Poids | 1,55 kg (câbles 5 m), 1,73 kg (câbles 10 m), 1,43 kg (N femelle) |
| Radôme | ASA stabilisé anti-UV, blanc |
| Montage | Mur ou mât jusqu'à 50 mm, support en Z fourni |
| Indice de protection | IP65 |
| Résistance aux chocs | IK08 |
| Tenue au vent | 250 km/h (antenne), 160 km/h avec le support en Z fourni |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Sur mât ou poteau
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz)
- Caractéristiques d'antenne
- Directionnelle, MIMO 2x2, polarisation croisée ±45°, 11 dBi max
- Connecteur
- 2 SMA mâle sur câbles HDF-195 de 5 ou 10 m, ou 2 N femelle en traversée
- Connectique
- Câbles 5 m, SMA mâle, Câbles 10 m, SMA mâle, N femelle (traversée)
Contenu et accessoires compatibles

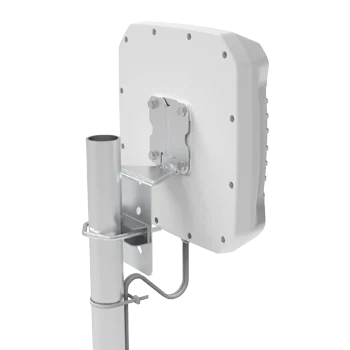

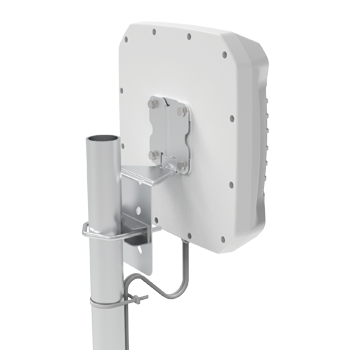

Livrée avec l'antenne XPOL-2-5G (câbles montés en usine selon la version) et un support en Z pour fixation murale ou sur mât jusqu'à 50 mm, avec étrier en U et visserie inox.
En option : support renforcé BRKT-030 pour les zones à vent fort (jusqu'à 250 km/h), rallonges HDF-195 jusqu'à 10 m et adaptateurs parmi nos câbles et rallonges coaxiales. Voir aussi la gamme d'antennes Poynting.
Documentation
Questions fréquentes
Dans quels cas choisir une antenne directionnelle ?
Quand le site est en limite de couverture : zone rurale, bâtiment en contrebas, sous-sol ou relais éloigné. Avec 11 dBi sur la bande 3,5 GHz et 9 dBi sous 1 GHz, la XPOL-2-5G concentre l'énergie vers un relais et améliore nettement le niveau de signal et le débit. Elle doit en revanche être orientée vers ce relais.
Comment orienter l'antenne ?
Repérez la position des relais de votre opérateur (cartes de couverture, outils de l'opérateur), pointez l'antenne dans cette direction puis affinez en observant les indicateurs de signal du routeur (RSRP, SINR). Serrez le support une fois la meilleure position trouvée.
Quelle version de connectique choisir ?
Les versions 5 m et 10 m arrivent avec leurs câbles HDF-195 montés en usine et se vissent directement sur un routeur en SMA. La version N femelle permet d'utiliser vos propres câbles, par exemple un coaxial à plus faibles pertes pour une grande distance entre l'antenne et le local technique.

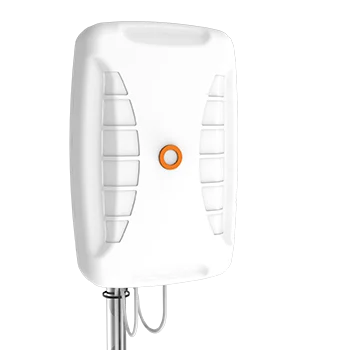

Quelle différence avec la XPOL-24 ?
La XPOL-2-5G est une antenne MIMO 2x2 (deux ports) de 265 x 265 x 90 mm. La XPOL-24 offre le même gain maximal de 11 dBi mais en MIMO 4x4 (quatre ports), dans un boîtier plus grand : elle s'adresse aux routeurs 5G à quatre entrées.
Le support fourni résiste-t-il au vent ?
Le support en Z fourni tient jusqu'à 160 km/h de vent. L'antenne elle-même est donnée pour 250 km/h : pour les sites très exposés (littoral, toiture haute), le constructeur recommande le support optionnel BRKT-030.
À propos de Poynting
Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le XPOL-2-5G
Indiquez la localisation du site, l'opérateur utilisé et le modèle de routeur : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif selon les quantités. Nous pouvons aussi vous aider à choisir la connectique et le support adaptés.
Produits similaires
Voir toute la catégorie
Prosoft antennes omnidirectionnelles 2,4 GHz - Antenne Wi-Fi industrielle
- Wi-Fi
- IP67
Prosoft antennes directionnelles 2,4 GHz - Antenne Wi-Fi longue portée
- Wi-Fi
- IP65 / IP66
- IP67
Autres produits Poynting
Toute la gamme Poynting

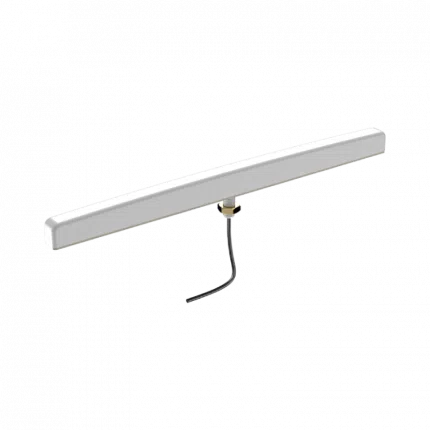

Poynting DASH-3 - Antenne extra-plate 450 MHz pour comptage intelligent
- LoRa propriétaire
- NB-IoT
- LTE-M
Poynting EPNT-1 et EPNT-2 - Antenne 5G 4x4 MIMO avec logement routeur
- 4G LTE
- 5G
- 2G / 3G
Poynting XPOL-24 - Antenne 5G/4G directionnelle MIMO 4x4 11 dBi
- 4G LTE
- 5G
- 2G / 3G

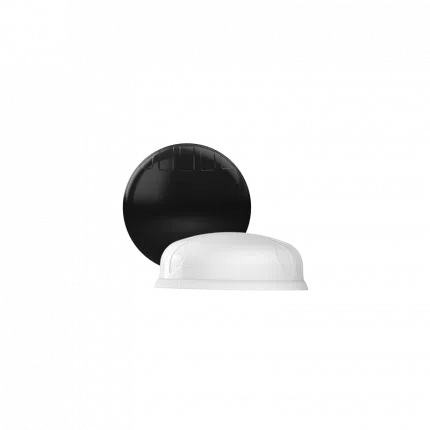

Poynting PUCK-1 - Antenne 5G/4G omnidirectionnelle SISO compacte IP69K
