Red Lion Sixnet ANT-GW - Antenne Wi-Fi RP-SMA pour routeur industriel
- Antennes Wi-Fi omnidirectionnelles à connecteur RP-SMA mâle, montage direct
- 2,4 GHz (802.11 b/g/n) ou bi-bande 2,4 et 5 GHz (802.11 a/b/g/h)
- Formats articulé 84 mm, coudé 28 mm ou articulé 194 mm
- Gain crête de 2,3 dBi (4 pouces) à 5,5 dBi (bi-bande, 5 GHz)
- Fonctionnement de -40 à +85 °C, enveloppe TPE ou TPU
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Bande de fréquences | Wi-Fi 2,4 GHz ; Wi-Fi 2,4 et 5 GHz (ANT-GW715153) |
| Compatibilité | Équipements Wi-Fi à connecteur RP-SMA femelle, dont le sled Wi-Fi Red Lion FlexEdge |
| Variante | Articulée 4 pouces, coudée 1 pouce, bi-bande articulée 7 pouces |
| Caractéristiques antenne | Omnidirectionnelle, SISO, 2,3 à 5,5 dBi crête selon modèle |
| Connecteur | RP-SMA mâle |
| Température de fonctionnement | -40 à +85 °C |
| Type | Wi-Fi articulée 4 pouces, Wi-Fi coudée 1 pouce, Wi-Fi bi-bande articulée 7 pouces |
- Wi-Fi
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les antennes Wi-Fi RP-SMA Red Lion Sixnet ANT-GW se vissent directement sur le connecteur Wi-Fi d'un routeur, d'une passerelle ou d'un module industriel. Trois formats sont proposés : dipôle articulé de 4 pouces, petite antenne coudée de 1 pouce et dipôle bi-bande articulé de 7 pouces.
Elles servent aux intégrateurs et exploitants qui remplacent une antenne perdue, adaptent l'encombrement en armoire ou passent au 5 GHz. Ce sont des accessoires simples, sans câble, à choisir selon la bande Wi-Fi de l'équipement et la place disponible. Voir nos antennes 4G, 5G et Wi-Fi et le Wi-Fi industriel.
Points forts des antennes ANT-GW
- Connecteur RP-SMA mâle, montage direct sur l'équipement

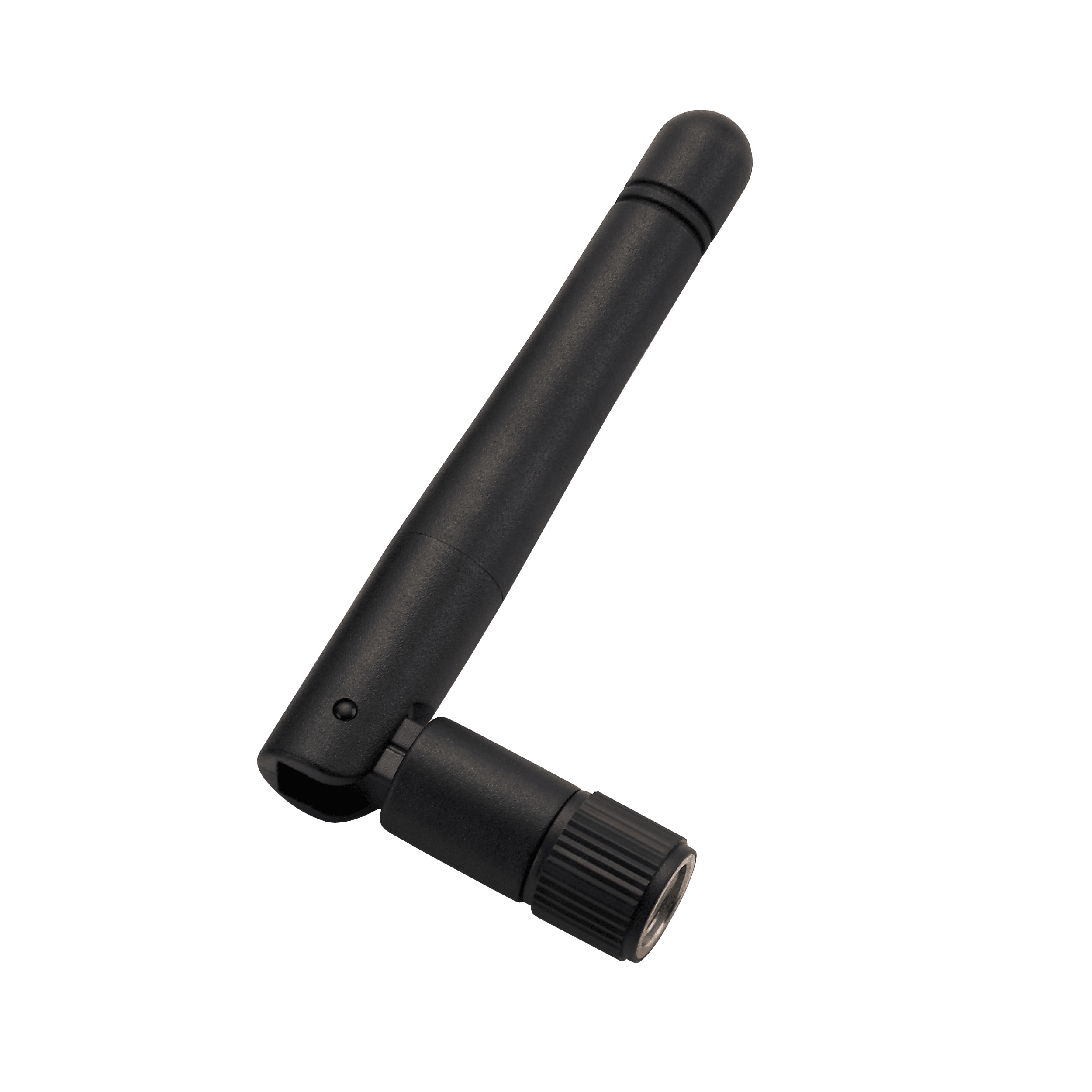

- ANT-GW11A153 : dipôle 2,4 GHz articulé à 90°, 84 mm, 2,3 dBi crête, IP65 au connecteur

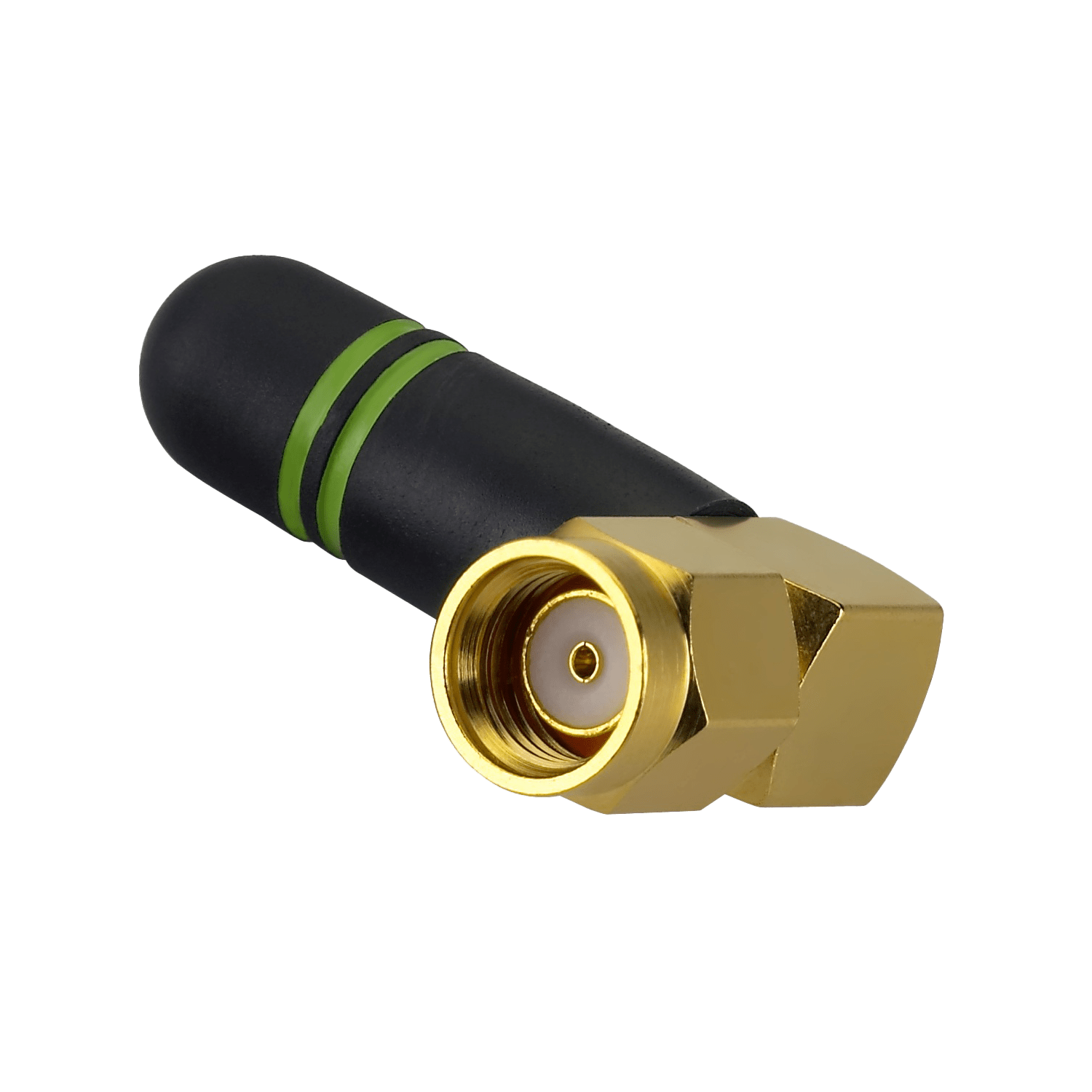

- ANT-GW260152 : monopôle 2,4 GHz coudé, 28 mm seulement, IP65

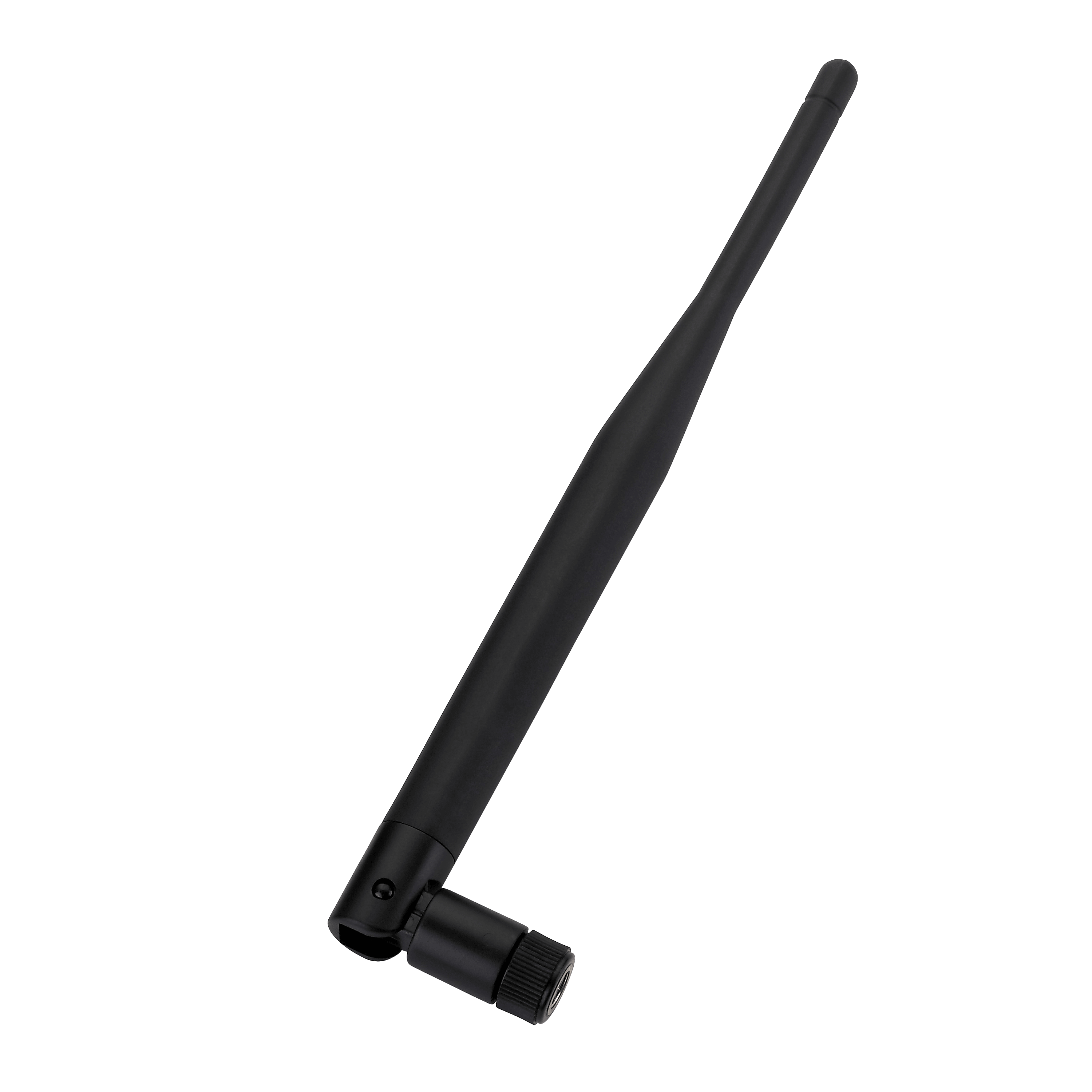

- ANT-GW715153 : dipôle 2,4 et 5 GHz, 194 mm, jusqu'à 3,8 dBi (2,4 GHz) et 5,5 dBi (5 GHz) crête
- Rayonnement omnidirectionnel, impédance 50 ohms
- Fonctionnement de -40 à +85 °C
Applications en bâtiment et sur site technique
- Locaux techniques : antenne coudée compacte quand la porte d'armoire passe près du routeur
- Maintenance de sites tertiaires : accès Wi-Fi local à une passerelle pour la configuration sur place
- Industrie : remplacement d'une antenne endommagée sur un équipement Wi-Fi de terrain
Intégration et compatibilité
Ces antennes conviennent aux équipements à connecteur RP-SMA femelle, comme le sled Wi-Fi Red Lion FlexEdge (802.11 b/g/n, 2,4 GHz). Pour un équipement 5 GHz, seule l'ANT-GW715153 couvre cette bande.
Pour un report d'antenne hors armoire, préférez une antenne à câble ou un dôme multi-technologies comme l'ANT-MA760AABIC003 de la gamme cellulaire.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| ANT-GW11A153 | Dipôle 2,4 GHz articulé, 84 mm, 2,3 dBi crête | Usage général sur routeur ou passerelle 2,4 GHz |
| ANT-GW260152 | Monopôle 2,4 GHz coudé à 90°, 28 mm | Encombrement réduit en armoire |
| ANT-GW715153 | Dipôle bi-bande 2,4 et 5 GHz articulé, 194 mm | Équipements Wi-Fi bi-bande, meilleure portée |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fréquences | ANT-GW11A153 et ANT-GW260152 : 2,4 à 2,5 GHz ; ANT-GW715153 : 2,4 à 2,5 GHz et 4,9 à 5,8 GHz |
| Normes Wi-Fi | 802.11 b/g/n (2,4 GHz) ; 802.11 a/b/g/h (ANT-GW715153) |
| Gain crête | 2,3 dBi (ANT-GW11A153) ; supérieur à 0 dBi (ANT-GW260152) ; 3,3 à 3,8 dBi à 2,4 GHz et 4,9 à 5,5 dBi à 5 GHz (ANT-GW715153) |
| Diagramme | Omnidirectionnel |
| Impédance | 50 ohms |
| Puissance admissible | 1 W (2,4 GHz) ; 2 W (ANT-GW715153) |
| Connecteur | RP-SMA mâle |
| Longueur | 84 mm ; 28 mm ; 194 mm |
| Poids | 8,5 g ; 5,7 g ; 25,5 g |
| Enveloppe | TPE (ANT-GW11A153, ANT-GW260152) ; TPU (ANT-GW715153) |
| Étanchéité | IP65 au connecteur (ANT-GW11A153) ; IP65 (ANT-GW260152) |
| Température de fonctionnement | -40 à +85 °C |
| Garantie | 1 an |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Bande de fréquences
- Wi-Fi 2,4 GHz ; Wi-Fi 2,4 et 5 GHz (ANT-GW715153)
- Compatibilité
- Équipements Wi-Fi à connecteur RP-SMA femelle, dont le sled Wi-Fi Red Lion FlexEdge
- Variante
- Articulée 4 pouces, coudée 1 pouce, bi-bande articulée 7 pouces
- Caractéristiques antenne
- Omnidirectionnelle, SISO, 2,3 à 5,5 dBi crête selon modèle
- Connecteur
- RP-SMA mâle
- Température de fonctionnement
- -40 à +85 °C
- Type
- Wi-Fi articulée 4 pouces, Wi-Fi coudée 1 pouce, Wi-Fi bi-bande articulée 7 pouces
Contenu et accessoires compatibles
Antenne livrée seule, sans câble.
Documentation
Questions fréquentes
Quelle antenne pour le sled Wi-Fi FlexEdge ?
Le sled Wi-Fi FlexEdge fonctionne à 2,4 GHz avec un connecteur RP-SMA : les trois antennes ANT-GW conviennent. L'ANT-GW11A153 est le choix courant, l'ANT-GW260152 sert quand la place manque.
Quelle différence entre RP-SMA et SMA ?
Le RP-SMA inverse la position de la broche centrale par rapport au SMA. Une antenne RP-SMA mâle se monte uniquement sur un connecteur RP-SMA femelle, typique des équipements Wi-Fi.
Laquelle choisir pour un équipement 5 GHz ?
L'ANT-GW715153, seule antenne bi-bande de la série, couvre 2,4 à 2,5 GHz et 4,9 à 5,8 GHz.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour les antennes ANT-GW
Indiquez l'équipement Wi-Fi et la bande utilisée : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
