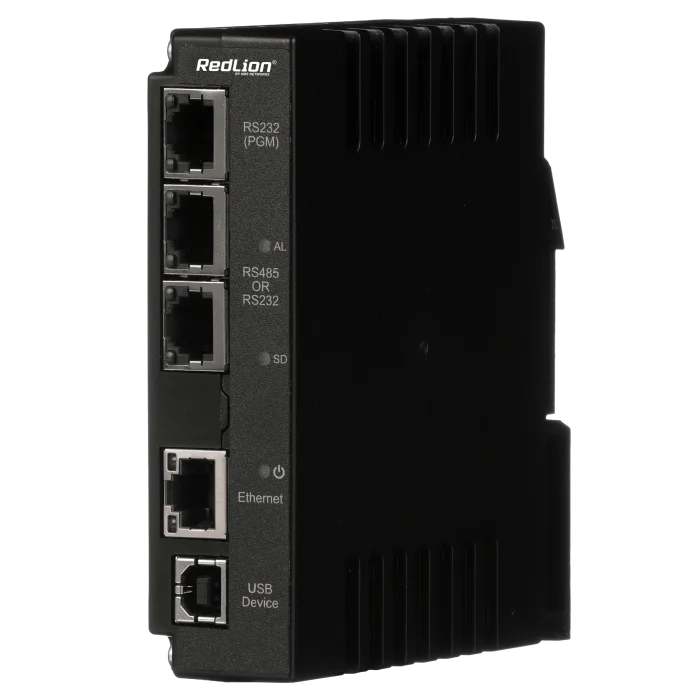

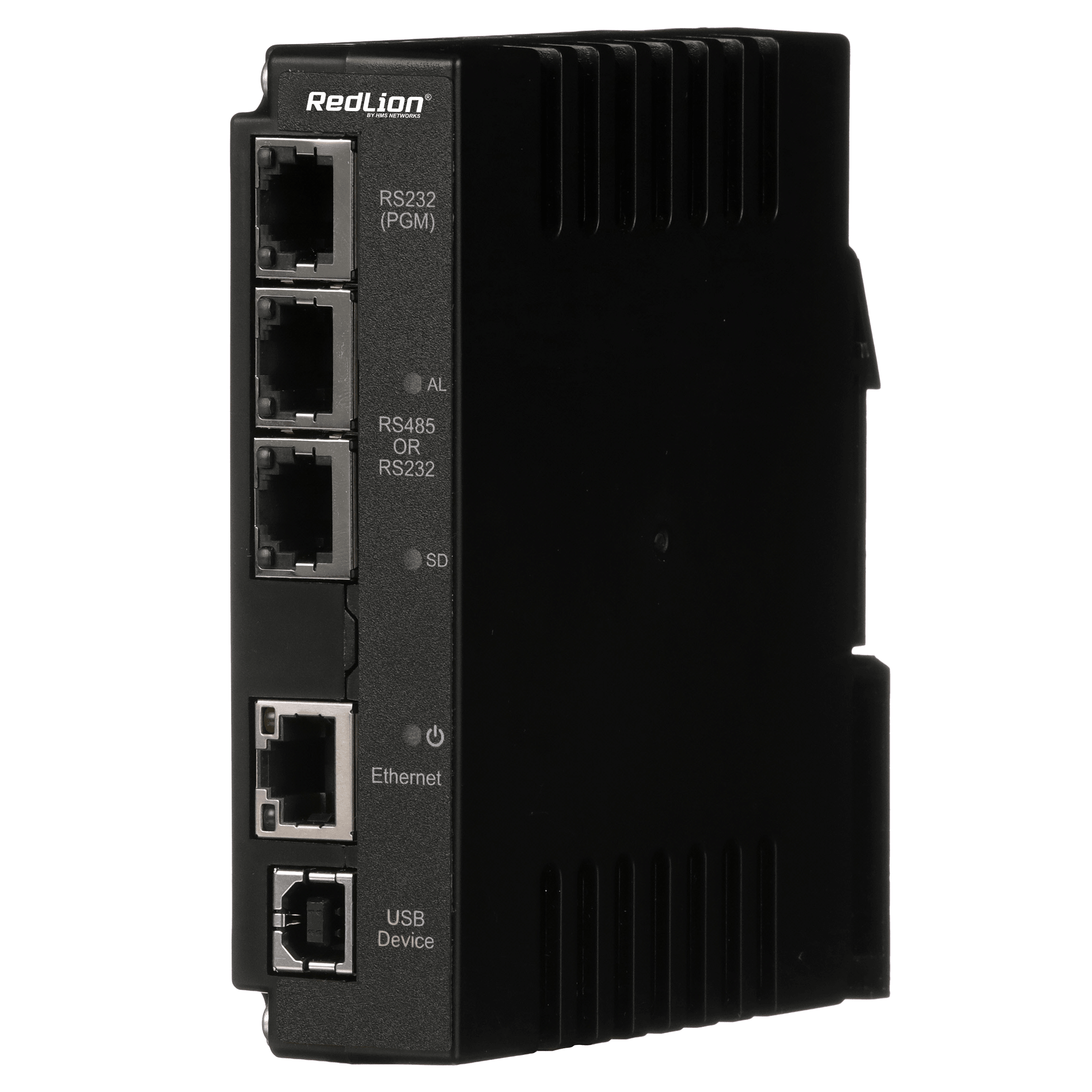

Red Lion DA10D - Convertisseur de protocoles industriel Modbus et BACnet/IP
- Plus de 300 pilotes industriels Crimson, dont Modbus RTU/TCP et BACnet/IP
- 1 port Ethernet 10/100 isolé 1 500 Vrms, 1 RS-232 et 1 RS-232/RS-485
- Serveur OPC UA intégré et connecteurs MQTT vers AWS, Azure, Google Cloud
- Alimentation 24 VDC ±20 %, 3,5 W, montage rail DIN
- Boîtier IP40, -10 à +50 °C, homologation UL
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-485, USB |
| Protocoles IP et intégration | BACnet/IP, EtherNet/IP, Modbus TCP, MQTT, OPC UA, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Logiciel Red Lion Crimson, écrans Red Lion CR1000 et CR3000 |
| Ports série | 1 RS-232 + 1 RS-232 ou RS-485 |
| Connecteur | RJ45 (série et Ethernet), USB type B, bornier débrochable 3 points |
| Consommation | 3,5 W |
| Température de fonctionnement | -10 à +50 °C |
| Dimensions | 127,7 x 101,4 x 31,8 mm |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- USB
- Modbus TCP
- BACnet/IP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion DA10D est un convertisseur de protocoles industriel compact qui fait dialoguer automates, variateurs, compteurs et superviseurs de marques différentes. Monté sur rail DIN dans une armoire de chaufferie ou de centrale de traitement d'air, il lit les données d'un équipement série ou Ethernet et les restitue dans le protocole attendu par la GTB, la supervision ou le cloud.
Il s'adresse aux intégrateurs GTB et aux services techniques qui doivent récupérer les informations d'un parc hétérogène sans remplacer les équipements en place. Plus de 300 pilotes industriels, un serveur OPC UA intégré et des connecteurs MQTT préconfigurés permettent de connecter un automate ancien à une plateforme moderne en quelques heures de paramétrage, sans développement.
Points forts du DA10D
- Bibliothèque Crimson de plus de 300 pilotes : Modbus RTU et TCP, BACnet/IP, Siemens S7, Allen-Bradley, Omron, Mitsubishi, SNMP...
- 1 port Ethernet 10/100BASE-TX avec isolation réseau de 1 500 Vrms
- 2 ports série RJ45 : 1 RS-232 et 1 RS-232 ou RS-485, format et vitesse réglables indépendamment
- Serveur OPC UA intégré, activable point par point dans Crimson
- Connecteurs MQTT vers AWS, Microsoft Azure, Google Cloud, Sparkplug, Ignition et Ubidots
- Alimentation 24 VDC ±20 %, consommation 3,5 W
- Boîtier polycarbonate IP40, 30 g de choc et 2 g de vibration, -10 à +50 °C
- Garantie constructeur de 2 ans
Applications en bâtiment et sur site technique
- Tertiaire : remonter en BACnet/IP les registres Modbus d'une chaudière, d'un groupe froid ou d'une centrale de traitement d'air vers la GTB du bâtiment.
- Comptage énergétique : regrouper les compteurs et centrales de mesure Modbus RTU d'un tableau général basse tension sur le réseau Ethernet.
- Industrie et utilités : faire communiquer un automate Siemens ou Allen-Bradley avec un superviseur qui ne parle que Modbus TCP.
- Collectivités et santé : publier les données de locaux techniques vers une plateforme cloud via MQTT, sans changer les automates existants.
Intégration et compatibilité
Le DA10D se configure avec le logiciel gratuit Crimson. On choisit un pilote par port, on déclare les points à lire et on les associe au protocole de sortie : Modbus TCP esclave pour un superviseur, BACnet/IP pour la GTB, serveur OPC UA pour un SCADA ou connecteur MQTT pour le cloud. Les connecteurs MQTT de ce modèle transmettent les valeurs en temps réel, sans mémoire tampon historique.
Pour une intégration BACnet MS/TP sur RS-485, l'enregistrement de données ou un serveur web, orientez-vous vers le DA30D ou la gamme modulaire FlexEdge présentée dans nos passerelles edge computing. Retrouvez l'ensemble des convertisseurs de protocoles industriels et des passerelles Modbus du catalogue, ainsi que toute la gamme Red Lion.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | DA10D0C000000000 |
| Ports Ethernet | 1 x 10/100BASE-TX RJ45, isolation 1 500 Vrms |
| Ports série | 1 x RS-232 (programmation ou communication), 1 x RS-232 ou RS-485, sur RJ45 |
| USB | 1 port USB device type B (USB 1.1) pour le chargement de la configuration |
| Carte SD | Lecteur pour charger ou sauvegarder la base de configuration |
| Pilotes | Plus de 300 pilotes Crimson, serveur OPC UA, connecteurs MQTT |
| Alimentation | 24 VDC ±20 %, circuit classe 2 ou LPS, bornier débrochable 3 points |
| Consommation | 3,5 W |
| Batterie | Pile lithium bouton, durée de vie typique 5 ans |
| Température de fonctionnement | -10 à +50 °C |
| Température de stockage | -20 à +70 °C |
| Humidité | 0 à 85 % sans condensation |
| Altitude | Jusqu'à 2 000 m |
| Chocs et vibrations | 30 g (IEC 68-2-27), 2 g de 5 à 500 Hz (IEC 68-2-6) |
| Boîtier | Polycarbonate IP40, usage intérieur |
| Dimensions | 127,7 x 101,4 x 31,8 mm |
| Poids | 193 g |
| Montage | Rail DIN, support fourni |
| Conformité | CE, IEC/EN 61000-6-2, IEC/EN 61000-6-4, CISPR 11 classe A, IEC/EN 61010-1, UL Listed |
| Garantie | 2 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, OPC UA, EtherNet/IP
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Logiciel Red Lion Crimson, écrans Red Lion CR1000 et CR3000
- Ports série
- 1 RS-232 + 1 RS-232 ou RS-485
- Connecteur
- RJ45 (série et Ethernet), USB type B, bornier débrochable 3 points
- Consommation
- 3,5 W
- Température de fonctionnement
- -10 à +50 °C
- Dimensions
- 127,7 x 101,4 x 31,8 mm
Contenu et accessoires compatibles
Le convertisseur est livré avec son support de fixation sur rail DIN. Prévoyez une alimentation 24 VDC sur rail DIN et les câbles RJ45 adaptés à vos équipements série. Le logiciel Crimson se télécharge gratuitement sur le site du constructeur.
Documentation
Questions fréquentes
Le DA10D peut-il exposer des automates Modbus en BACnet/IP pour la GTB ?
Oui. Le DA10D gère les pilotes BACnet/IP (UDP/IP) maître et esclave ainsi que Modbus RTU et Modbus TCP. Il lit les registres d'un équipement Modbus et les publie en objets BACnet sur le réseau IP. En revanche, BACnet MS/TP sur liaison série n'est pas disponible sur ce modèle : il faut passer au DA30D.
Quelle différence entre le DA10D et le DA30D ?
Le DA30D ajoute un troisième port série, un port USB hôte, l'enregistrement de données, un serveur web avancé avec IHM virtuelle, l'envoi d'alertes e-mail et SMS, BACnet MS/TP et l'homologation Classe I Division 2. Le DA10D reste la solution économique pour une simple conversion de protocoles.
Combien de protocoles le DA10D peut-il convertir en même temps ?
La bibliothèque Crimson compte plus de 300 pilotes. Chaque port physique reçoit son propre pilote, et le port Ethernet peut porter plusieurs pilotes TCP/IP simultanément. Le dimensionnement exact dépend du nombre de points et des temps de scrutation : nous le validons avec vous sur la liste des équipements.
Comment se configure le DA10D ?
Avec le logiciel Crimson de Red Lion, par glisser-déposer : choix des pilotes, création des points (tags) et mise en correspondance entre protocoles. La base de configuration se charge par USB, par Ethernet ou depuis une carte SD.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le DA10D
Indiquez-nous les équipements à raccorder, les protocoles et le nombre de points à remonter : un technicien vous répond sous 24 h ouvrées avec la configuration adaptée. Les tarifs sont établis selon les quantités et le niveau de licence retenu.
