Passerelles LoRaWAN Dragino : LPS8v2, LPS8N, LG308N, DLOS8N et MS48-LR
Des passerelles LoRaWAN 8 canaux à concentrateur Semtech SX1302 pour couvrir un bâtiment, un site industriel ou un campus. Intérieur ou extérieur IP65, Ethernet, Wi-Fi et 4G en option, serveur réseau intégré ou sortie Modbus selon le modèle.
- 6
- modèles au catalogue
- -140 dBm
- sensibilité LoRa (LPS8, DLOS8N)
- 8 canaux
- 10 chemins de démodulation
- IP65
- version extérieure DLOS8N

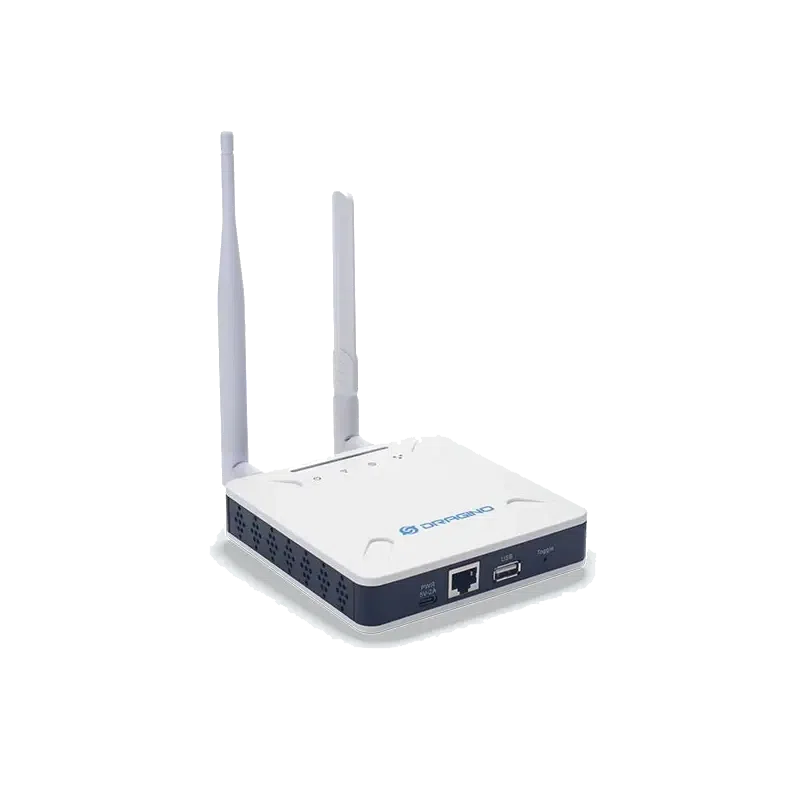

Dragino LPS8v2- LoRaWAN EU868
- Semtech SX1302
- Packet Forwarder
- Basic Station
- ChirpStack
- 4G en option
Quelle passerelle Dragino pour quel besoin ?
Les passerelles Dragino
Chaque fiche propose la version Ethernet et Wi-Fi et la version avec modem 4G (EC25). Précisez la liaison souhaitée dans votre demande de devis.
Passerelles intérieures 3
Couverture d'un bâtiment, avec ou sans serveur réseau intégré.
Passerelle extérieure 1
Couverture d'un site ou d'un campus depuis un mât ou une façade.
Usages spécifiques 2
Sortie Modbus pour la GTB et liaison LoRa monocanal point à point.
Aucun modèle ne correspond à ces critères.
Quelle passerelle Dragino choisir ?
Les modèles LoRaWAN partagent le concentrateur Semtech SX1302 et la bande EU868. Ils se distinguent par l'installation, le système et les services embarqués.
| Caractéristique | LPS8v2 | LPS8N | LG308N | DLOS8N | MS48-LR |
|---|---|---|---|---|---|
| Installation | Intérieur | Intérieur | Intérieur | Extérieur IP65 | Intérieur |
| Système | Debian | OpenWrt | OpenWrt | OpenWrt | Debian |
| Serveur réseau intégré | ChirpStack v4 et Node-RED | Non | Non | Non | ChirpStack et Node-RED |
| Sensibilité LoRa | -140 dBm | Jusqu'à -140 dBm | Jusqu'à -142,5 dBm | Jusqu'à -140 dBm | Jusqu'à -140 dBm |
| Ethernet | 1 x RJ45 10/100 | 1 x RJ45 10/100 | 2 x RJ45 10/100 | 1 x RJ45 10/100, PoE | 1 x RJ45 10/100 |
| Wi-Fi | 802.11 b/g/n | 802.11 b/g/n | 802.11 b/g/n | 802.11 b/g/n | 802.11 b/g/n |
| Option 4G | Oui (EC25) | Oui (EC25) | Oui (EC25) | Oui (EC25), bascule de secours | Oui (EC25) |
| Ports série | Non | Non | Non | Non | RS-485 et RS-232 |
| Sortie vers la GTB | Node-RED, MQTT | Via serveur LoRaWAN | Via serveur LoRaWAN, MQTT | Via serveur LoRaWAN | Esclave Modbus RTU ou TCP |
| Alimentation | 5 V, 2 A (USB-C) | 5 V, 2 A (USB-C) | 12 V DC, 2 A | PoE 802.3af ou 12 à 24 V DC | 12 V DC, 2 A |
| Température de fonctionnement | -20 à +70 °C | Non précisée | Non précisée | -40 à +85 °C | -20 à +70 °C |
Faites glisser le tableau pour voir tous les modèles.
La LG01v2, passerelle LoRa monocanal point à point (non LoRaWAN), est présentée dans les modèles ci-dessus mais exclue du comparatif. Source : wiki et fiches techniques Dragino.
Cas d'usage
Bâtiment tertiaire
Une passerelle intérieure placée au centre du bâtiment pour remonter capteurs d'ambiance, de CO2, de fuite et d'ouverture vers la GTB.
Réseau privé sans cloud
La LPS8v2 héberge ChirpStack et Node-RED : les données restent sur le site, utile pour les sites sensibles ou sans accès Internet.
Automate et GTB Modbus
La MS48-LR présente chaque capteur LoRaWAN comme des registres Modbus RTU ou TCP, lus directement par l'automate ou le superviseur.
Sites extérieurs
Parkings, campus, stations : la DLOS8N en IP65, alimentée en PoE, avec GPS, protection foudre et bascule 4G de secours.
Intégration réseau et supervision
Les passerelles Dragino utilisent les protocoles standard du LoRaWAN : vous gardez le choix du serveur réseau et de la plateforme de supervision.
- Semtech UDP Packet Forwarder
- Connexion simple aux serveurs LoRaWAN courants : The Things Network, ChirpStack, ThingPark, AWS.
- LoRaWAN Basic Station
- Liaison sécurisée vers les serveurs réseau qui la prennent en charge.
- ChirpStack et Node-RED intégrés
- Sur LPS8v2 et MS48-LR : serveur réseau local et traitements Node-RED, sans serveur externe.
- Modbus RTU et TCP
- La MS48-LR fonctionne en esclave Modbus (adresse 1 à 247) sur RS-485 ou Ethernet pour la GTB et les automates.
- MQTT
- ChirpStack Gateway Bridge (MQTT) sur LPS8v2, publication MQTT disponible sur LG308N pour vos plateformes.
- Liaison 4G
- Modem Quectel EC25 en option sur toute la gamme, pour les sites sans réseau local ou en secours.
Le maillon qui relie vos capteurs LoRaWAN au réseau
Une passerelle LoRaWAN reçoit les trames de tous les capteurs à portée et les transmet par Ethernet, Wi-Fi ou 4G vers un serveur réseau. Les modèles Dragino de cette gamme annoncent jusqu'à -140 dBm de sensibilité, et -142,5 dBm pour la LG308N.
Lire la suite
Les LPS8N et LG308N sous OpenWrt se raccordent à TTN, ChirpStack, AWS ou ThingPark. La LPS8v2 embarque un serveur ChirpStack v4 et Node-RED pour un réseau local sans cloud, et la MS48-LR publie les valeurs des capteurs en Modbus RTU ou TCP.
La DLOS8N extérieure IP65 s'alimente en PoE, intègre un GPS et fonctionne de -40 à +85 °C. La LG01v2, monocanal, sert aux liaisons LoRa point à point et n'est pas compatible avec les serveurs LoRaWAN.
Documentation technique
Wiki Dragino, fiches techniques et guides de configuration des passerelles LPS8v2, LPS8N, LG308N, DLOS8N et MS48-LR, en anglais.
Documentations DraginoÀ voir aussi
Capteurs LoRaWAN Dragino compatibles 10Toute passerelle LoRaWAN de la gamme reçoit les capteurs Dragino comme ceux des autres fabricants LoRaWAN. Quelques capteurs fréquemment associés :
Dragino LHT65N
Capteur de température et d'humidité LoRaWAN avec sonde externe
Dragino DDS20
Capteur de niveau à ultrasons à travers paroi, LoRaWAN et NB-IoT
Dragino SW3L
Compteur d'eau communicant LoRaWAN, NB-IoT et LTE-M, DN15 à DN50
Poynting OMNI-300
Antenne LoRaWAN 868 MHz omnidirectionnelle extérieure
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
Quelle différence entre la Dragino LPS8N et la LPS8v2 ?
La LPS8N, sous OpenWrt, transmet les trames à un serveur LoRaWAN externe (TTN, ChirpStack, ThingPark). La LPS8v2, sous Debian avec processeur quatre cœurs, embarque en plus un serveur réseau ChirpStack v4 et Node-RED : elle peut faire fonctionner tout le réseau LoRaWAN en local.
Quelle passerelle Dragino pour l'extérieur ?
La DLOS8N : boîtier IP65, protection contre la foudre, alimentation PoE 802.3af ou 12 à 24 V DC, GPS intégré et fonctionnement de -40 à +85 °C. Elle existe avec modem 4G qui sert de liaison de secours.
Peut-on lire des capteurs LoRaWAN en Modbus avec une passerelle Dragino ?
Oui, avec la MS48-LR. Elle reçoit les capteurs, les décode avec son serveur ChirpStack intégré et expose les valeurs en esclave Modbus RTU sur RS-485 ou Modbus TCP, lisibles par un automate ou une GTB.
La LG01v2 est-elle une passerelle LoRaWAN ?
Non. La LG01v2 est une passerelle LoRa monocanal pour des liaisons point à point. Elle n'est pas compatible avec les serveurs réseau LoRaWAN ; pour un réseau de capteurs LoRaWAN, choisissez une LPS8N, LPS8v2, LG308N ou DLOS8N.
Les passerelles Dragino fonctionnent-elles avec The Things Network ?
Oui. Les modèles LoRaWAN prennent en charge le Packet Forwarder Semtech et LoRaWAN Basic Station, qui permettent de les raccorder à TTN comme à ChirpStack, ThingPark ou AWS.
Faut-il une carte SIM ?
Seulement pour les versions 4G (référence suffixée EC25), si la passerelle doit sortir par le réseau mobile. Les versions standard utilisent Ethernet ou Wi-Fi.
