Passerelles MBS série A maxi Mk II
La série A est la gamme grande capacité des passerelles universelles MBS. Le maxi Mk II gère 20 000 points de données, 40 000 avec une extension de licence, dans un boîtier métallique sur rail DIN. Il est fait pour les intégrations lourdes : grands sites tertiaires, campus, hôpitaux, sites industriels.
- 3
- modèles au catalogue
- 40 000
- points de données max
- 3
- ports LAN sur plages IP séparées (x-link)
- Gigabit
- 2 ports LAN sur toute la gamme

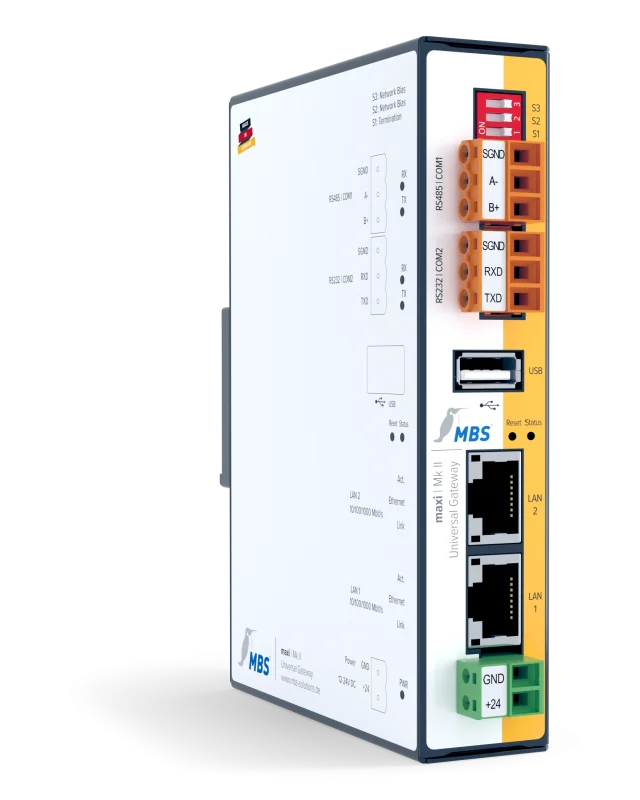

MBS maxi Mk II série A- 20 000 à 40 000 points
- BACnet
- Modbus TCP et RTU
- MQTT Sparkplug
- OPC UA
- PROFIBUS DP
- Ethernet Gigabit
- Rail DIN
Quel modèle pour quel besoin ?
Les passerelles MBS série A
Chaque fiche précise les interfaces, la consommation, les dimensions et les licences disponibles.
MBS maxi Mk II PROFIBUS série A
Passerelle PROFIBUS vers BACnet et Modbus
MBS maxi Mk II série A
Passerelle BACnet et Modbus 20 000 à 40 000 points
MBS maxi Mk II x-link série A
Passerelle BACnet Modbus 3 LAN, 4 ports série
Aucun modèle ne correspond à ces critères.
Quel maxi Mk II choisir ?
Les trois modèles partagent la même capacité. Ils se distinguent par leurs interfaces.
| Caractéristique | maxi Mk II | maxi Mk II PROFIBUS | maxi Mk II x-link |
|---|---|---|---|
| Références | 11-0033 | 11-0052 (maître), 11-0035 (esclave) | 11-0053 |
| Extension 40 000 points | 13-0007 | 13-0007 | 13-0011 |
| Ethernet | 2 x Gigabit | 2 x Gigabit | 3 ports sur plages IP séparées (2 Gigabit, 1 x 10/100) |
| Ports série | 1 RS-485, 1 RS-232 | 1 RS-485, 1 RS-232 | 2 RS-485, 2 RS-232 (3 isolés) |
| Bus intégré | Aucun | PROFIBUS DP | Aucun |
| Consommation | 5 W | 6 W | 7 W |
| Dimensions (H x L x P) | 141 x 30 x 99 mm | 141 x 48 x 99 mm | 141 x 48 x 99 mm |
| Alimentation | 12 à 24 V DC | 12 à 24 V DC | 12 à 24 V DC |
Faites glisser le tableau pour voir tous les modèles.
Source : fiches techniques MBS maxi Mk II (2023). Les protocoles logiciels sont à préciser lors de la demande de devis.
Cas d'usage
Campus et grands tertiaires
Des milliers de points de régulation, de comptage et d'alarmes rassemblés vers une supervision BACnet unique.
Industrie
Les données PROFIBUS DP ou Modbus des lignes de production publiées vers la GTB, le MES ou l'IT en OPC UA ou MQTT.
Séparation des réseaux
Avec le x-link, réseau GTB, réseau IT et réseau fournisseur restent sur des plages IP distinctes.
Historisation
Enregistrement de tendances sur carte microSD pour l'analyse et le diagnostic.
Intégration et configuration
La configuration se fait par fichiers transférés via le navigateur vers le serveur web intégré, avec une interface web d'analyse.
- BACnet et Modbus
- BACnet, Modbus TCP, Modbus RTU et ASCII en maître ou esclave, selon la projection.
- MQTT et OPC UA
- Publication vers un broker MQTT (pilote Sparkplug) ou un client OPC UA.
- Protocoles industriels et énergie
- PROFIBUS DP, PROFINET, IEC 60870-5-104, DLMS et protocoles constructeurs selon le projet.
- Fiabilité
- Watchdog matériel et logiciel, horloge sauvegardée environ quatre semaines sans alimentation.
Quand 2 500 points ne suffisent plus
Les séries X et XT plafonnent à 2 500 points par passerelle. Au-delà, il faudrait multiplier les boîtiers. La série A concentre la conversion dans un seul appareil : 20 000 points de base, 40 000 avec l'extension de licence.
Lire la suite
Le fonctionnement est celui des passerelles universelles MBS : des pilotes logiciels pour chaque protocole et un gestionnaire de points central. Les protocoles se choisissent à la commande, parmi BACnet, Modbus TCP, RTU et ASCII, MQTT avec Sparkplug, OPC UA, SNMP, IEC 60870-5-104, DLMS et de nombreux protocoles constructeurs.
Trois modèles : le maxi Mk II standard, le maxi Mk II PROFIBUS avec adaptateur PROFIBUS DP maître ou esclave intégré, et le maxi Mk II x-link avec 3 ports LAN sur des plages IP séparées et 4 ports série.
Documentation technique
Fiches techniques et manuel MBS maxi Mk II (PDF constructeur) accessibles depuis chaque fiche produit.
Documentations MBS GmbHÀ voir aussi
Autres produits MBS 6Passerelles universelles séries XT et X et routeurs BACnet MBS.
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
Quelle différence entre la série A et les séries X et XT ?
Le principe est le même, mais la capacité change : 20 000 à 40 000 points pour la série A, contre 2 500 au maximum pour les séries X et XT. La série A dispose aussi de ports Ethernet Gigabit.
Comment passer de 20 000 à 40 000 points ?
Par une extension de licence : article 13-0007 pour le maxi Mk II et la version PROFIBUS, 13-0011 pour la version x-link.
Quelle version PROFIBUS choisir ?
La version maître (11-0052) interroge des esclaves PROFIBUS DP. La version esclave (11-0035) s'insère dans un réseau piloté par un automate maître.
Quels protocoles sont disponibles ?
BACnet, Modbus TCP, RTU et ASCII, MQTT avec Sparkplug, OPC UA, SNMP, IEC 60870-5-104, DLMS et de nombreux protocoles constructeurs. Ils sont à préciser à la commande.
