Passerelles universelles MBS série XT
La nouvelle génération des passerelles universelles MBS. Un même matériel sur rail DIN, un gestionnaire de points central et des protocoles traités en logiciel : BACnet/IP, Modbus TCP et RTU, MQTT ou OPC UA. Le modèle se choisit selon le bus à raccorder physiquement : aucun, KNX, PROFINET, CAN ou un second réseau IP.
- 6
- modèles au catalogue
- 2 500
- points de données max par passerelle
- 6
- modèles XT disponibles
- Secure Element
- secure boot et certificats

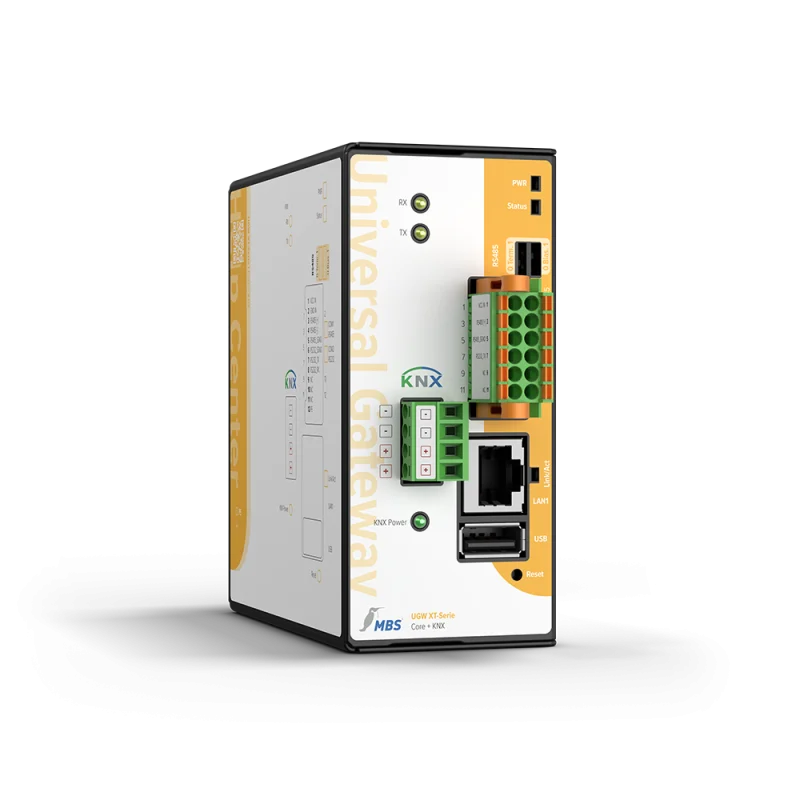

MBS XT Core + KNX- BACnet/IP
- Modbus TCP et RTU
- MQTT
- OPC UA
- KNX TP
- PROFINET
- CAN
- Rail DIN
Quelle passerelle XT pour quel besoin ?
Les passerelles MBS série XT
Chaque fiche précise les interfaces, la consommation, les dimensions et les licences de points disponibles. Les protocoles cibles sont à indiquer lors de la demande de devis.
XT Core 1
Protocoles IP et série, sans bus de terrain supplémentaire.
XT Core + bus intégré 5
KNX, PROFINET, CAN, x-link ou bus combinés.
MBS XT Core + PROFINET + KNX
Passerelle PROFINET et KNX vers BACnet, Modbus
MBS XT Core + PROFINET
Passerelle PROFINET vers BACnet, Modbus, MQTT
Aucun modèle ne correspond à ces critères.
Quelle passerelle XT choisir ?
Le choix se fait d'abord sur le bus à raccorder directement, puis sur le nombre de points de données.
| Caractéristique | XT Core | Core + KNX | Core + PROFINET | Core + CAN | Core + x-link | Core + PROFINET + KNX |
|---|---|---|---|---|---|---|
| Bus intégré | Aucun | KNX TP | PROFINET 2 ports | CAN | 2e réseau Ethernet et 2 ports série | PROFINET 2 ports et KNX |
| Référence (25 points) | 11-0091 | 11-0095 | 11-0094 | 11-0098 | 11-0096 | 11-0105 |
| Ports de base | Ethernet, RS-485, RS-232 | Ethernet, RS-485, RS-232 | Ethernet, RS-485, RS-232 | Ethernet, RS-485, RS-232 | Ethernet, RS-485, RS-232 | Ethernet, RS-485, RS-232 |
| Consommation | 2 W | 1,9 W | 2,9 W | 1,9 W | 2 W | 3,1 W |
| Largeur | 31 mm | 47,5 mm | 47,5 mm | 47,5 mm | 47,5 mm | 66 mm |
| Points de données | 25 à 2 500 | 25 à 2 500 | 25 à 2 500 | 25 à 2 500 | 25 à 2 500 | 25 à 2 500 |
| Remplace en série X | Single-X Standard | Double-X KNX | Double-X PROFINET | Double-X CAN | Double-X x-link | Triple-X PROFINET + KNX |
Faites glisser le tableau pour voir tous les modèles.
Licences de points : jusqu'à 200 (13-0002), 500 (13-0003), 1 000 (13-0004) ou 2 500 points (13-0005). Source : fiches techniques MBS série XT, 2026.
Cas d'usage
KNX en GTB tertiaire
Éclairage, stores et ambiances KNX remontés en objets BACnet dans la supervision du bâtiment.
Site industriel
Les automates PROFINET échangent états et consignes avec la GTB des utilités : CVC, air comprimé, énergie.
Données énergie
Compteurs et centrales Modbus publiés en MQTT ou OPC UA vers une plateforme de suivi énergétique.
Réseaux séparés

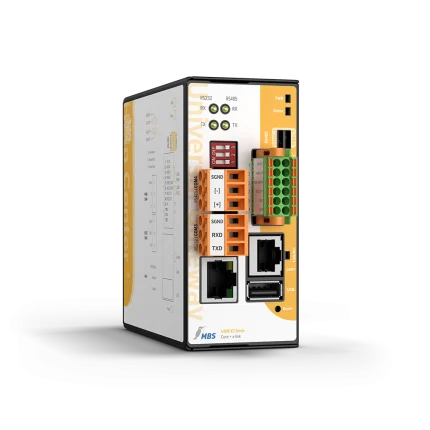

Avec la Core + x-link, le réseau GTB et le réseau IT restent distincts, seuls les points projetés transitent.
Intégration et mise en service
Les passerelles XT se configurent par navigateur. Le gestionnaire de points associe chaque information source à ses protocoles cibles.
- Protocoles logiciels
- BACnet/IP, Modbus TCP, Modbus RTU, MQTT, OPC UA et autres protocoles selon projet et licence, combinables sur un même appareil.
- Interface web
- Interface entièrement revue : paramétrage, adresses réseau, création et gestion des points de données.
- API REST
- Configuration automatisée depuis une application externe, utile pour les déploiements en série et les OEM.
- Sécurité
- Secure Element intégré : secure boot, certificats protégés, chiffrement possible du système de fichiers de la carte SD.
- Reprise de la série X
- Pilotes, listes de points et macros clients de la série X restent utilisables ; l'interface et certains scans automatiques diffèrent.
Une plateforme, plusieurs raccordements de bus
Toutes les passerelles de la série XT reposent sur la même base matérielle et logicielle. Un pilote lit les données du protocole source, le gestionnaire de points les associe puis les publie vers un ou plusieurs protocoles cibles. BACnet, Modbus, MQTT et OPC UA ne sont donc pas des modèles différents : ils se projettent et se licencient selon le projet.
Lire la suite
La différence entre modèles tient au bus physique intégré. Le Core couvre l'IP et la liaison série (RS-485, RS-232). Les versions Core + ajoutent une interface KNX, PROFINET, CAN ou un second port réseau (x-link), seules ou combinées comme la Core + PROFINET + KNX.
Par rapport à la série X, la XT apporte un processeur plus puissant, plus de mémoire, une interface web entièrement revue, une API REST et un Secure Element qui sert de base au secure boot, au stockage des certificats et au chiffrement de la carte SD. MBS la recommande pour tous les nouveaux projets.
Documentation technique
Fiches techniques MBS série XT (PDF constructeur) accessibles depuis chaque fiche produit.
Documentations MBS GmbHÀ voir aussi
Série X et produits complémentaires 6Les passerelles MBS de la série X toujours commercialisées (DALI, M-Bus, KNX + DALI) et les modules d'entrées BACnet et Modbus.
MBS BACnet IO Module
Module d'entrées analogiques et TOR BACnet MS/TP
MBS Double-X M-Bus
Passerelle M-Bus vers BACnet, Modbus, MQTT et OPC UA
MBS Modbus IO Module
Module d'entrées analogiques et TOR Modbus RTU RS-485
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
Quelle différence entre la série XT et la série X ?
Le principe reste le même (protocoles logiciels et gestionnaire de points central). La XT apporte un processeur plus puissant, plus de mémoire, une nouvelle interface web, une API REST et un Secure Element pour le secure boot, les certificats et le chiffrement. MBS la recommande pour les nouveaux projets.
La série X est-elle arrêtée ?
Non. Les deux séries coexistent. Certains modèles X ne sont plus commandables car leur successeur XT est sorti (Standard, KNX, PROFINET, CAN, x-link, PROFINET + KNX). Les autres, dont les versions DALI, M-Bus et KNX + DALI, restent au catalogue X jusqu'à l'arrivée de leur équivalent XT.
Pourquoi n'y a-t-il pas de passerelle XT BACnet ou Modbus dédiée ?
BACnet, Modbus, MQTT et OPC UA sont traités en logiciel sur tous les modèles. Le nom du modèle (KNX, PROFINET, CAN) désigne uniquement le bus raccordé physiquement. Les protocoles cibles sont précisés à la commande.
Combien de points de données prévoir ?
Un point correspond à une information échangée : une mesure, un état ou une consigne. Chaque passerelle est livrée avec 25 points et peut passer à 200, 500, 1 000 ou 2 500 points par licence, sans changer de matériel.
Quand arrivent les versions XT DALI et M-Bus ?
MBS annonce la Core + M-Bus, la Core + KNX + M-Bus et la Core + PROFINET + M-Bus pour le printemps 2027, la Core + DALI2 et la Core + PROFINET + DALI2 pour mai 2027. D'ici là, les modèles équivalents de la série X restent disponibles.
Un projet avec cette gamme ?
Décrivez votre site et vos besoins : un conseiller vous aide à choisir les modèles et les accessoires, et vous adresse un devis sous 24 h ouvrées.
