MBS maxi Mk II PROFIBUS série A - Passerelle PROFIBUS vers BACnet et Modbus
- PROFIBUS DP intégré, version maître ou esclave
- 20 000 points, 40 000 avec l'extension 13-0007
- 2 Ethernet Gigabit, 1 RS-485, 1 RS-232
- Vers BACnet, Modbus, MQTT, OPC UA selon commande
- 12 à 24 V DC, 6 W, boîtier métal, IP20, rail DIN
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | BACnet/IP, Modbus TCP, MQTT, OPC UA, SNMP |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Fonctions réseau | Gigabit, Ports série intégrés |
| Nombre de ports Ethernet | 2 ports |
| Interfaces et bus de terrain | Ethernet, Modbus RTU, Profibus, RS-232, RS-485 |
| Usage | GTB / intégration BMS, Réseau industriel |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Réseaux PROFIBUS DP, automates, GTB BACnet, Modbus TCP et RTU, brokers MQTT, clients OPC UA |
| Variante | Maître ou esclave PROFIBUS, 20 000 ou 40 000 points de données |
| Connecteur | SUB-D PROFIBUS, 2 x RJ45, borniers pour alimentation et ports série, USB |
| Température de fonctionnement | 0 à +45 °C |
| Mode PROFIBUS | Maître, Esclave |
| Points de données | 20 000 points, 40 000 points |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- Profibus
- Modbus TCP
- BACnet/IP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le MBS maxi Mk II PROFIBUS est une passerelle PROFIBUS BACnet de forte capacité : il intègre un adaptateur PROFIBUS DP et convertit les données des automatismes vers BACnet, Modbus, MQTT, OPC UA ou d'autres protocoles du catalogue MBS. Jusqu'à 40 000 points de données tiennent dans un boîtier de 48 mm de large.
Ce modèle Double-A de la série A s'adresse aux sites où la GTB doit dialoguer avec des automates industriels : centrales de production d'énergie, process, grandes infrastructures. Il existe en version maître ou esclave PROFIBUS, avec la même base matérielle que le maxi Mk II Standard. Voir aussi nos convertisseurs de protocoles, nos passerelles BACnet et la gamme MBS GmbH.

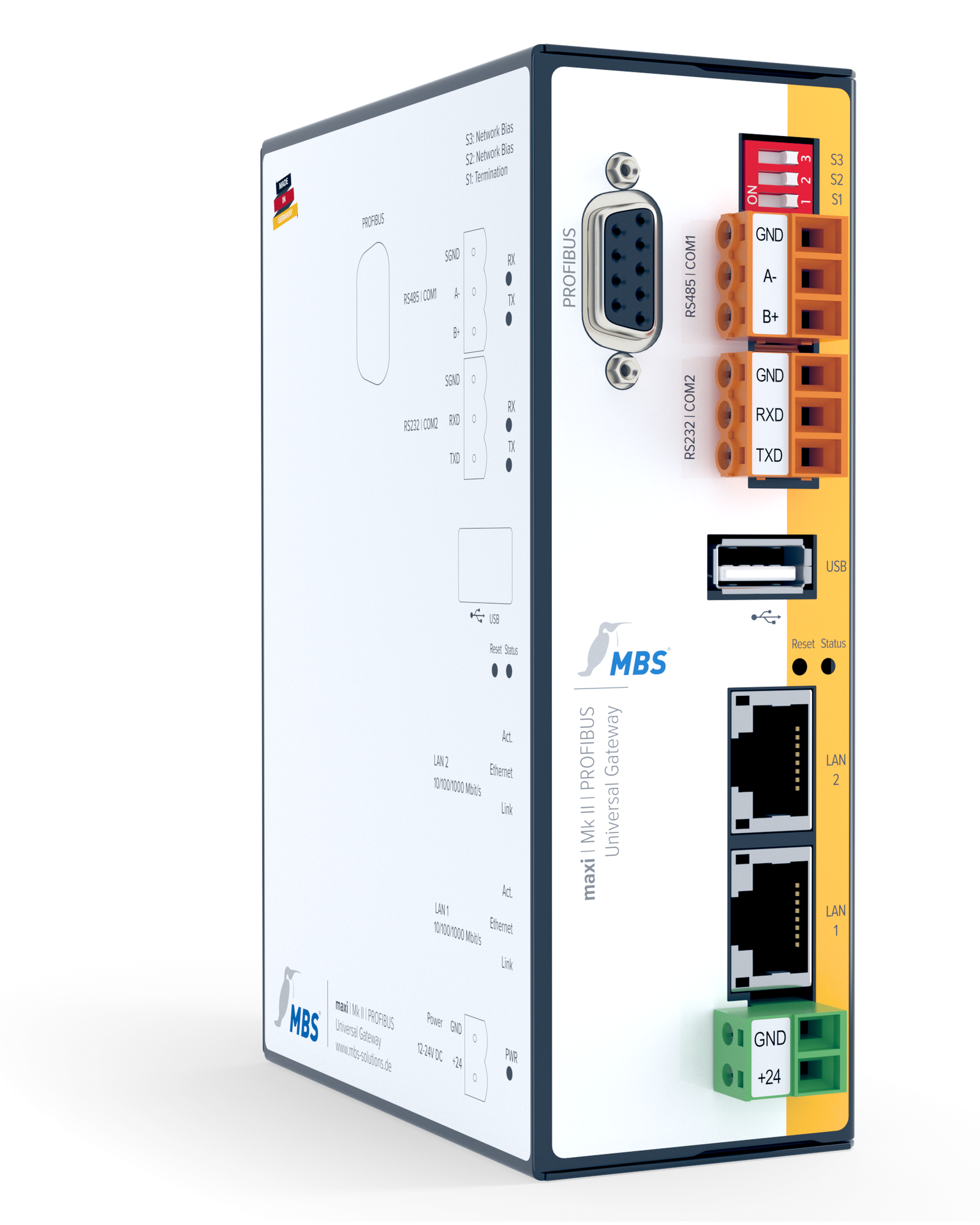

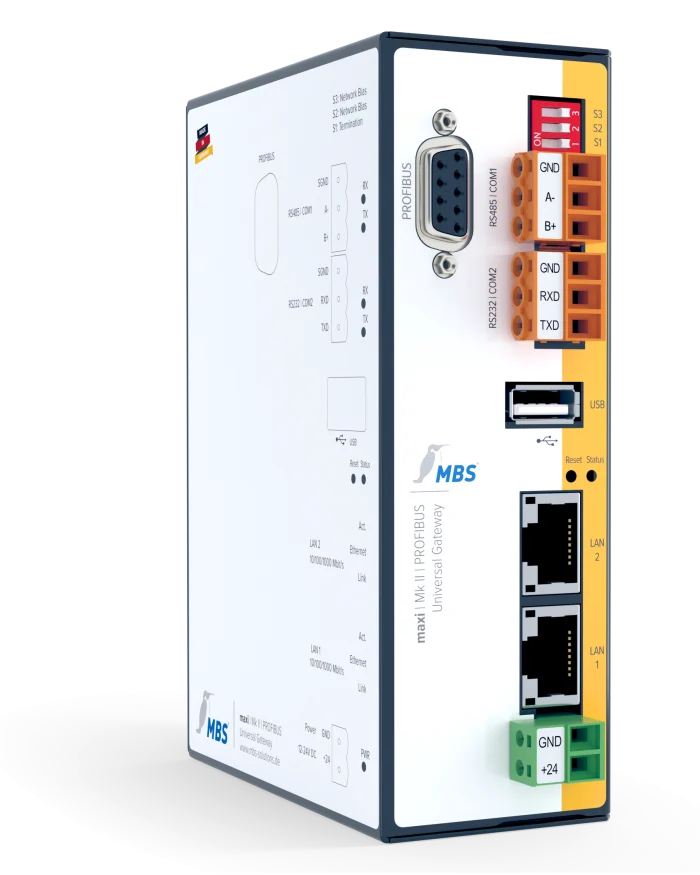

Points forts du maxi Mk II PROFIBUS
- Adaptateur PROFIBUS DP intégré, en version maître ou esclave
- 20 000 points de données inclus, 40 000 avec l'extension 13-0007
- 2 ports Ethernet RJ45 10/100/1000 Mbit/s
- 1 RS-485 et 1 RS-232 pour des équipements Modbus RTU ou série complémentaires
- Processeur ARM Cortex-A7, redémarrage automatique après coupure
- Horloge temps réel, carte microSD jusqu'à 2 Go pour les tendances
- 12 à 24 V DC, 6 W, boîtier métallique sans ventilateur
Applications en bâtiment et sur site technique
- Chaufferies et centrales de production : données d'automates PROFIBUS remontées vers la GTB BACnet/IP
- Industrie et logistique : couplage entre automatismes de process et supervision technique du bâtiment
- Infrastructures (tunnels, traitement de l'eau) : concentration de nombreux points PROFIBUS sur une seule passerelle
- Modernisation : intégration d'automates existants dans une plateforme MQTT ou OPC UA
Intégration et compatibilité
En version maître, la passerelle interroge les esclaves PROFIBUS DP du réseau ; en version esclave, elle s'insère sous un automate maître qui lit et écrit les données qu'elle met à disposition. Dans les deux cas, ces informations sont associées aux points de données et publiées vers un ou plusieurs protocoles cibles : BACnet, Modbus TCP, MQTT, OPC UA, SNMP ou des protocoles constructeurs. Les fichiers GSD sont proposés par MBS dans sa rubrique de téléchargement.
Les deux ports Ethernet et les ports RS-485 et RS-232 restent disponibles en parallèle. La configuration se fait par fichiers texte chargés depuis un navigateur sur le serveur web intégré, puis stockés de façon permanente. Les protocoles cibles sont à préciser à la commande et la passerelle doit être projetée avant mise en service.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 11-0052 | Maître PROFIBUS DP, 20 000 points | Lecture d'esclaves PROFIBUS (automates, variateurs) vers la GTB |
| 11-0052 + 13-0007 | Maître PROFIBUS DP, 40 000 points | Grand réseau PROFIBUS et nombreux points |
| 11-0035 | Esclave PROFIBUS DP, 20 000 points | Échange de données avec un automate maître existant |
| 11-0035 + 13-0007 | Esclave PROFIBUS DP, 40 000 points | Automate maître et très grand volume de données |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Références | 11-0052 (maître), 11-0035 (esclave), extension 13-0007 (+ 20 000 points) |
| Plateforme | Universal Gateway série A (maxi Mk II), processeur ARM Cortex-A7 |
| Capacité | 20 000 points de données de base, 40 000 avec l'extension de 20 000 points |
| Protocoles logiciels | BACnet, Modbus TCP, Modbus RTU et ASCII (maître ou esclave), MQTT avec pilote Sparkplug, OPC UA, SNMP, KNX, LON, PROFIBUS DP, PROFINET, IEC 60870-5-104, DLMS et de nombreux protocoles constructeurs (détection incendie, contrôle d'accès, climatisation), à préciser à la commande |
| PROFIBUS | PROFIBUS DP maître ou esclave selon la référence, adaptateur intégré, connecteur SUB-D |
| Ethernet | 2 ports RJ45 10/100/1000 Mbit/s (LAN1, LAN2) |
| Ports série | COM1 RS-485 (A-, B+, SGND), COM2 RS-232 (TXD, RXD, SGND) |
| Réglages RS-485 | Interrupteurs DIP : résistance de terminaison d'environ 120 ohms et polarisation (bias) |
| Port USB | USB 2.0 pour périphérique, 500 mA max. |
| Horloge temps réel | Sauvegarde par condensateur double couche, environ quatre semaines sans alimentation |
| Stockage | Carte microSD jusqu'à 2 Go, par exemple pour l'enregistrement de tendances |
| Configuration | Fichiers texte transférés par navigateur vers le serveur web intégré, stockage permanent sur l'appareil ; interface web d'analyse |
| Alimentation | 12 à 24 V DC, +/- 15 % |
| Consommation | 6 W |

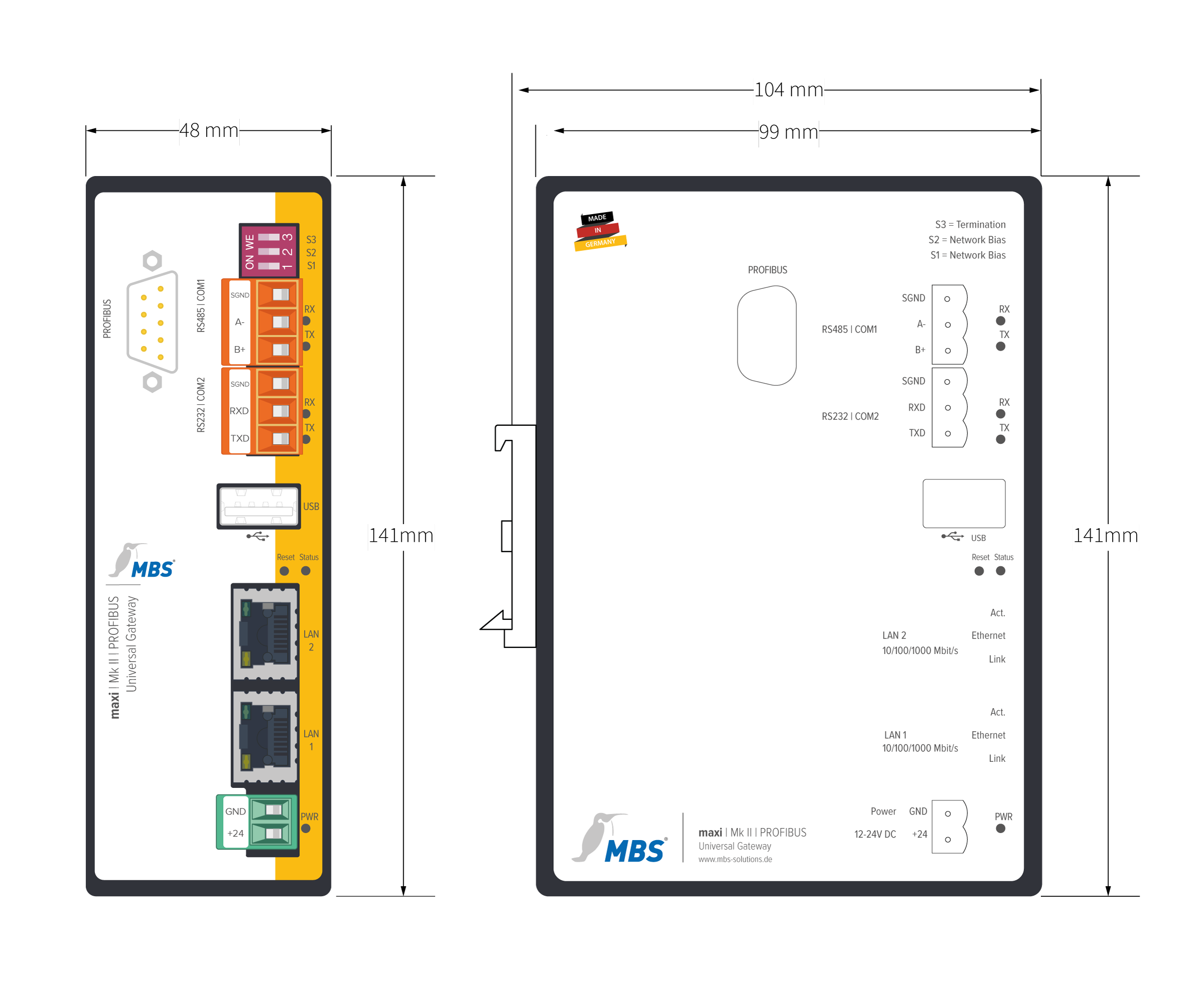

| Dimensions (H x L x P) | 141 x 48 x 99 mm (104 mm de profondeur avec support rail DIN) |
| Poids | 534 g |
| Boîtier | Métallique, sans ventilateur ni pièce mobile |
| Température de fonctionnement | 0 à +45 °C |
| Humidité | 20 à 80 % HR, sans condensation |
| Indice de protection | IP20 |
| Montage | Rail DIN TS35 selon EN 60715 |
| Conformité | CE |
| Fabrication | Allemagne (Krefeld) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, OPC UA
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Fonctions réseau
- Gigabit, Ports série intégrés
- Nombre de ports Ethernet
- 2 ports
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, Profibus
- Usage
- GTB / intégration BMS, Réseau industriel
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Réseaux PROFIBUS DP, automates, GTB BACnet, Modbus TCP et RTU, brokers MQTT, clients OPC UA
- Variante
- Maître ou esclave PROFIBUS, 20 000 ou 40 000 points de données
- Connecteur
- SUB-D PROFIBUS, 2 x RJ45, borniers pour alimentation et ports série, USB
- Température de fonctionnement
- 0 à +45 °C
- Mode PROFIBUS
- Maître, Esclave
- Points de données
- 20 000 points, 40 000 points
Contenu et accessoires compatibles
- Passerelle avec support rail DIN
- Extension 13-0007 de 20 000 points de données
- Alimentation 24 V DC pour rail DIN : voir nos alimentations
- Câble et connecteurs PROFIBUS selon l'installation
Documentation
Questions fréquentes
Faut-il choisir la version maître ou esclave ?
La version maître (11-0052) interroge elle-même les équipements PROFIBUS DP, par exemple des automates ou variateurs esclaves. La version esclave (11-0035) se place sous un maître PROFIBUS existant, typiquement un automate, auquel elle fournit des données issues des autres protocoles.
Un coupleur PROFIBUS externe est-il nécessaire ?
Non. L'adaptateur PROFIBUS est intégré dans l'appareil et se raccorde par un connecteur SUB-D en face avant. Cela réduit le câblage et le nombre de modules dans l'armoire.
Comment passer de 20 000 à 40 000 points ?
Chaque version est livrée avec 20 000 points de données. L'extension 13-0007 ajoute 20 000 points supplémentaires sur le même appareil, soit 40 000 au total.
Quelle différence avec le maxi Mk II Standard ?
Le maxi Mk II PROFIBUS ajoute l'interface PROFIBUS DP intégrée. Le boîtier passe ainsi de 30 à 48 mm de large et la consommation de 5 à 6 W. Les ports Ethernet, série et la capacité restent identiques.
À propos de MBS GmbH
MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le maxi Mk II PROFIBUS
Précisez le rôle PROFIBUS attendu, les protocoles cibles et le volume de points : un technicien vous répond sous 24 h ouvrées. Nous vous conseillons sur l'architecture, avec des tarifs selon les quantités.
