Routeurs BACnet MBS UBR
Les routeurs UBR relient entre eux les réseaux BACnet d'un bâtiment : bus MS/TP sur RS-485, BACnet/IP, BACnet/Ethernet, BACnet/SC chiffré et BACnet over LonTalk. Ils structurent l'architecture GTB en segments et la font évoluer vers l'IP et BACnet/SC sans remplacer les automates existants.
- 4
- modèles au catalogue
- 4
- routeurs pour tous les médias BACnet
- 2
- bus MS/TP simultanés (UBR-02)
- Gigabit
- 2 ports LAN sur l'UBR-03

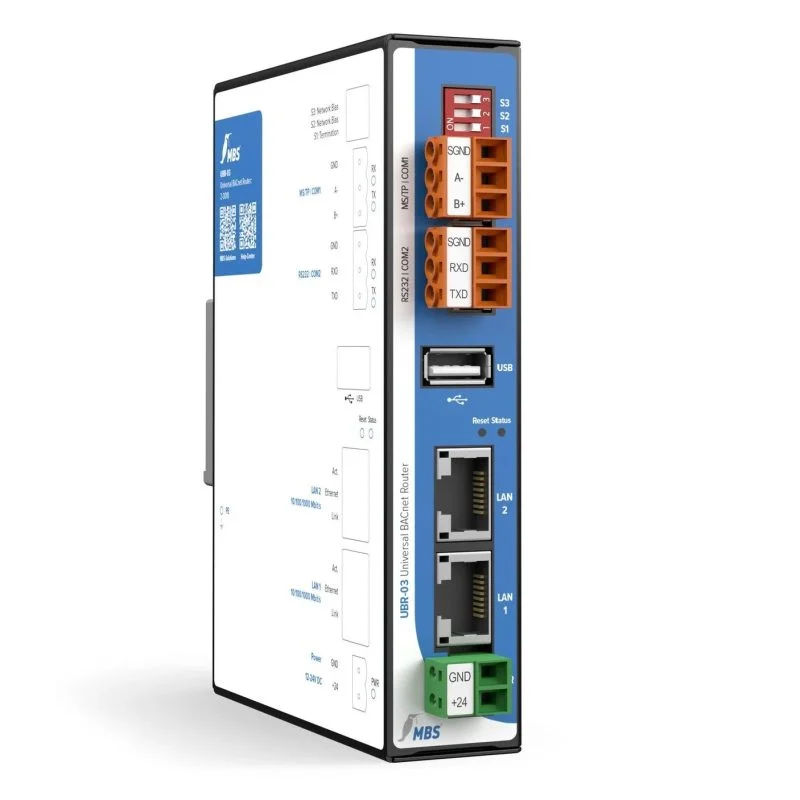

MBS UBR-03- BACnet MS/TP
- BACnet/IP
- BACnet/SC
- BACnet/Ethernet
- BBMD
- LonTalk
- Rail DIN
Quel routeur pour quel besoin ?
Les routeurs BACnet MBS
Chaque fiche détaille les ports, les médias BACnet pris en charge, l'alimentation et la documentation (datasheet, PICS).
Aucun modèle ne correspond à ces critères.
Quel routeur UBR choisir ?
Le choix dépend du nombre de bus MS/TP, du besoin en BACnet/SC et des performances attendues.
| Caractéristique | UBR-01 Mk II | UBR-02 | UBR-03 | UBR LON |
|---|---|---|---|---|
| Référence | 2-0011 | 2-0012 | 2-0018 | 2-0015 |
| Ports LAN | 1 x 10/100 | 2 x 10/100 | 2 x Gigabit | 1 x 10/100 |
| Bus MS/TP | 1 (RS-485) | 2 (RS-485), plus 1 RS-232 | 1 (RS-485) | 1 (RS-485 isolée 1 kV) |
| Médias routés | MS/TP, BACnet/IP, BACnet/Ethernet, BACnet/SC | MS/TP, BACnet/IP, BACnet/Ethernet, BACnet/SC | MS/TP, BACnet/IP, BACnet/SC | BACnet over LonTalk, BACnet/IP, MS/TP |
| BACnet/SC | Nœud, hub principal ou de secours | Nœud, hub principal ou de secours | Nœud, hub principal ou de secours | À confirmer avec MBS |
| BBMD | Oui | Oui | Oui | Oui |
| Alimentation | 12 à 24 V AC ou DC | 12 à 24 V AC ou DC | 12 à 24 V DC | Voir fiche technique |
| Consommation | 1,7 W | 2,1 W | 5 W | 2,2 W |
Faites glisser le tableau pour voir tous les modèles.
Source : fiches techniques et PICS MBS des routeurs UBR. L'UBR-03 est conçu pour les architectures BACnet/SC chargées (processeur double cœur, mémoire étendue).
Cas d'usage
Sous-stations MS/TP
Les automates de chaufferie ou de CTA en MS/TP sont rendus visibles par la supervision BACnet/IP du site.
Passage à BACnet/SC
Un UBR-03 en hub principal et des UBR-01 en nœuds chiffrent les échanges entre bâtiments ou étages.
Réseaux IP routés
La fonction BBMD transporte les diffusions BACnet entre sous-réseaux IP, sur un campus ou un parc tertiaire.
Rénovation LonTalk

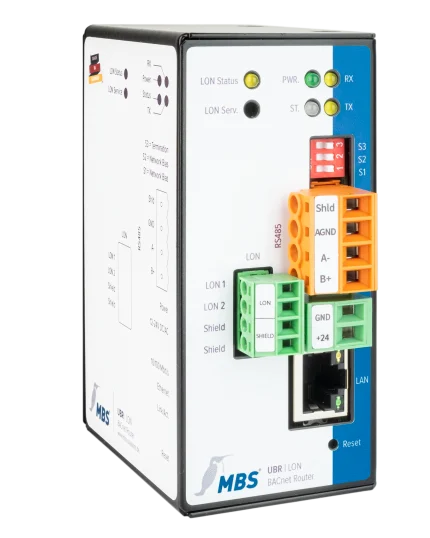

L'UBR LON conserve les équipements BACnet over LonTalk et les ouvre à une GTB BACnet/IP moderne.
Intégration GTB
Les routeurs UBR se configurent par navigateur et s'insèrent dans une architecture BACnet standard.
- BACnet/IP et BBMD
- Routage IP, BBMD et Foreign Device pour franchir les routeurs IP du réseau.
- BACnet MS/TP
- Port RS-485 maître, débits de 9 600 à 115 200 bauds sur l'UBR-01 Mk II (voir chaque fiche).
- BACnet/SC
- Connexions chiffrées TLS via un hub, avec hub de secours possible pour la redondance.
- Documentation
- Datasheets et PICS disponibles chez MBS, liens sur chaque fiche produit.
Structurer et sécuriser un réseau BACnet
Dans une GTB BACnet, les automates de terrain communiquent souvent en MS/TP sur RS-485, la supervision en BACnet/IP. Un routeur BACnet fait le lien entre ces réseaux, transmet les messages d'un segment à l'autre et sert de BBMD pour franchir les sous-réseaux IP.
Lire la suite
Avec BACnet/SC (Secure Connect), les échanges passent en TLS par un hub, ce qui répond aux exigences de cybersécurité des bâtiments récents. Les UBR-01 Mk II, UBR-02 et UBR-03 jouent le rôle de nœud, de hub principal ou de hub de secours.
L'UBR LON traite un cas à part : les installations BACnet over LonTalk, qu'il raccorde à BACnet/IP pour migrer pas à pas vers l'IP.
Documentation technique
Fiches techniques et PICS des routeurs MBS UBR (PDF constructeur) accessibles depuis chaque fiche produit.
Documentations MBS GmbHÀ voir aussi
Passerelles et modules MBS 6Passerelles universelles MBS et modules d'entrées BACnet MS/TP à relier aux routeurs.

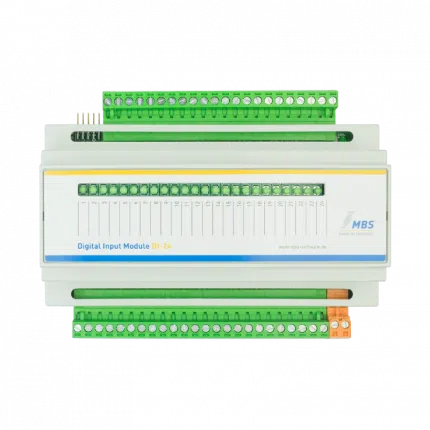

MBS BACnet IO Module
Module d'entrées analogiques et TOR BACnet MS/TP

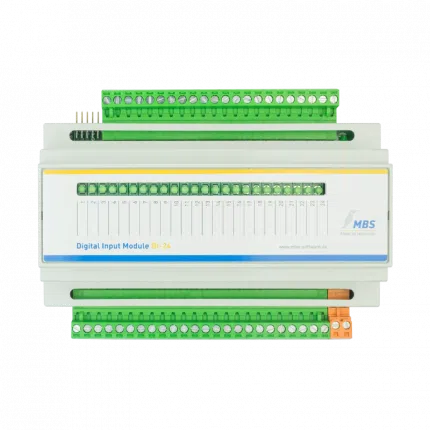

MBS Modbus IO Module
Module d'entrées analogiques et TOR Modbus RTU RS-485

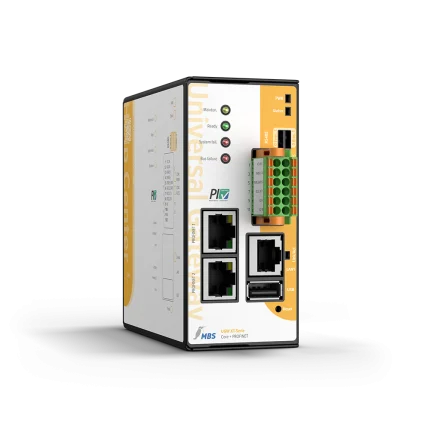

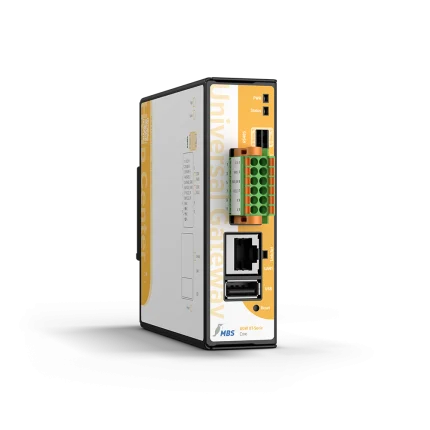

MBS XT Core + PROFINET
Passerelle PROFINET vers BACnet, Modbus, MQTT
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
Quelle différence entre un routeur BACnet et une passerelle ?
Un routeur relie des réseaux qui parlent tous BACnet (MS/TP, IP, SC, LonTalk) sans traduire les données. Une passerelle convertit un autre protocole (Modbus, KNX, M-Bus) en BACnet.
Qu'est-ce qu'un BBMD ?
Un BACnet Broadcast Management Device relaie les messages de diffusion BACnet d'un sous-réseau IP à un autre. Il est nécessaire dès que la GTB traverse un routeur IP.
Quel routeur pour BACnet/SC ?
Les UBR-01 Mk II, UBR-02 et UBR-03 prennent en charge BACnet/SC en nœud, hub principal ou hub de secours. L'UBR-03 est conseillé comme hub sur les réseaux chargés.
Peut-on raccorder deux bus MS/TP au même routeur ?
Oui avec l'UBR-02, qui dispose de deux ports RS-485 utilisables en même temps.
Que faire d'une installation BACnet over LonTalk ?
L'UBR LON la raccorde à BACnet/IP sans remplacer les équipements LonTalk, pour une migration progressive vers l'IP.
