Réf. 2-0015MBS UBR LON - Routeur BACnet over LonTalk vers BACnet/IP et MS/TP
- Routage entre BACnet over LonTalk, BACnet/IP et BACnet MS/TP
- LON TP/FT-10 (free topology), bornes protégées contre l'inversion
- 1 port Ethernet 10/100 Mbit/s, 1 port RS-485 MS/TP isolé 1 kV
- BBMD avec filtre IP, Foreign Device, proxy esclave MS/TP
- 12 à 24 V AC ou DC, 2,2 W, IP20, rail DIN TS35
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | BACnet/IP |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Administrable, Ports série intégrés |
| Interfaces et bus de terrain | BACnet MS/TP, Ethernet, RS-485 |
| Usage | GTB / intégration BMS |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Automates BACnet over LonTalk (LON TP/FT-10), réseaux BACnet/IP et BACnet MS/TP, superviseurs BACnet tous constructeurs |
| Variante | Version unique, référence 2-0015 |
| Connecteur | RJ45 Ethernet, borniers pour alimentation, RS-485 MS/TP et LON |
| Médias BACnet routés | BACnet over LonTalk, BACnet/IP, MS/TP |
| Température de fonctionnement | 0 à +45 °C |
- Aucune (filaire)
- Ethernet
- RS-485
- BACnet MS/TP
- BACnet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

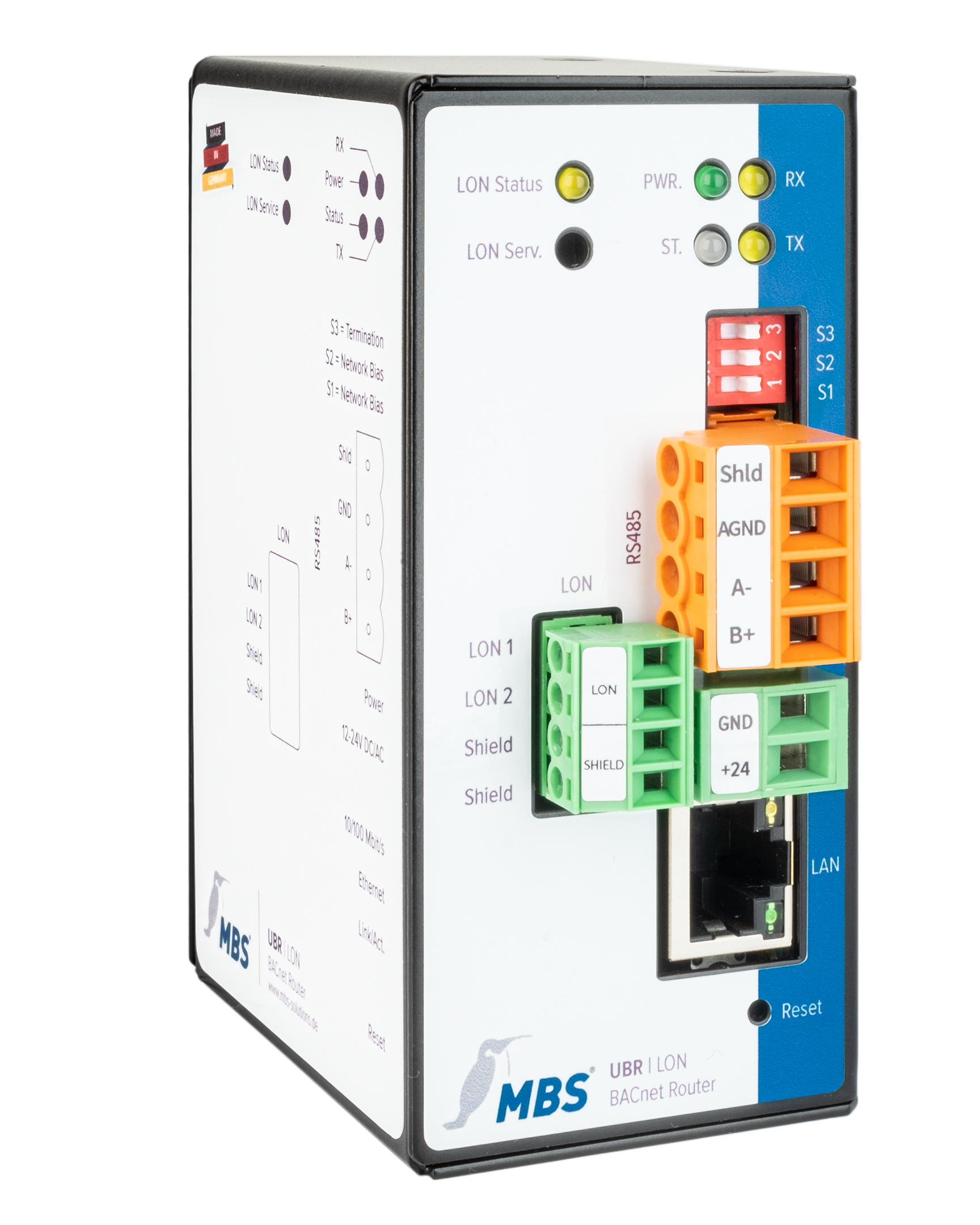

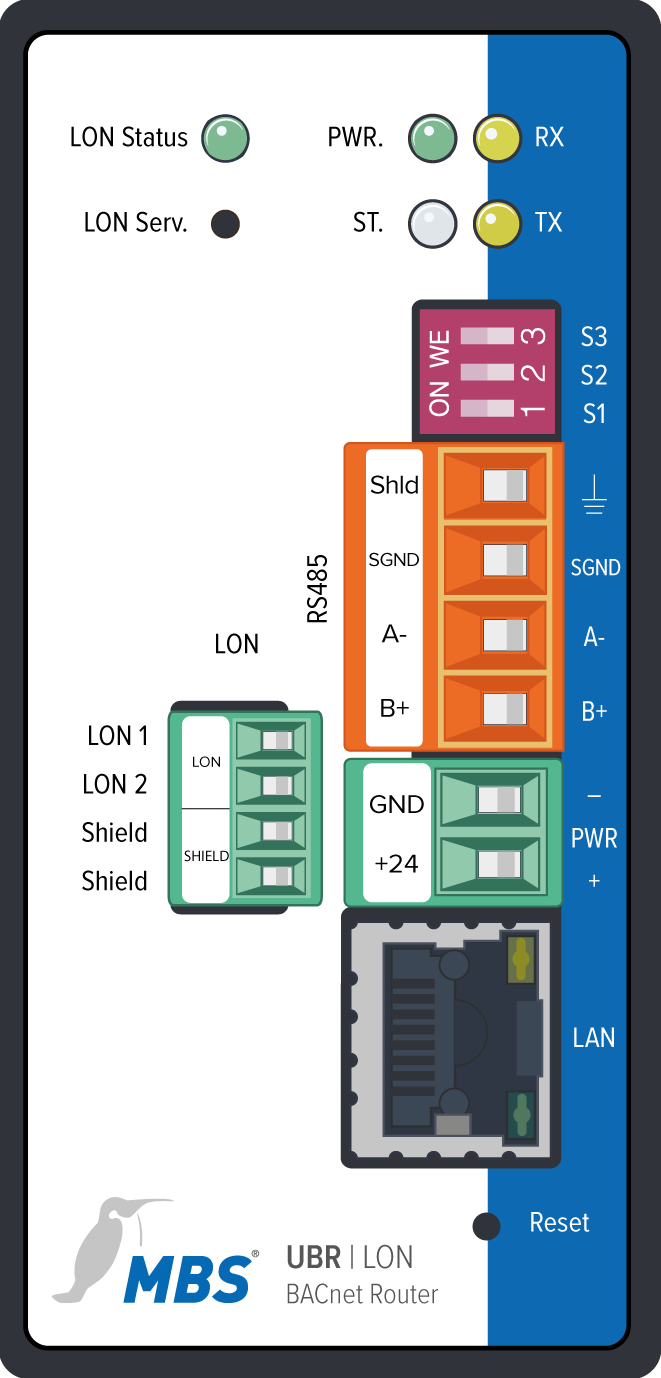

Le MBS UBR LON est un routeur BACnet qui relie des automates BACnet over LonTalk, raccordés sur un bus LON TP/FT-10, à un réseau BACnet/IP et à un bus BACnet MS/TP. Les exploitants modernisent ainsi la communication de leurs installations sans remplacer des régulateurs qui fonctionnent.
Il a été développé à la demande de clients confrontés au passage de la téléphonie fixe à la voix sur IP : des automates BACnet over LonTalk qui envoyaient leurs alarmes par ligne téléphonique perdent cette fonction. Le UBR LON convertit leurs données en informations exploitables sur IP. Voir aussi nos passerelles et routeurs BACnet et la gamme MBS GmbH.
Points forts du UBR LON
- Trois interfaces : BACnet/IP, BACnet MS/TP et BACnet over LonTalk
- Routage dans tous les sens : LonTalk vers IP, LonTalk vers MS/TP et IP vers MS/TP
- Bus LON TP/FT-10 free topology, bornes LON 1 et LON 2 protégées contre l'inversion de polarité
- Port RS-485 MS/TP isolé 1 kV, maître de 9 600 à 115 200 bauds
- BBMD avec filtre IP et Foreign Device pour les réseaux BACnet/IP
- Proxy esclave MS/TP, configuration manuelle ou automatique
- Bouton de service LON et voyant d'état du nœud LON
Applications en bâtiment et sur site technique
- Rénovation tertiaire : raccordement d'automates BACnet over LonTalk existants à une supervision BACnet/IP
- Télé-alarme : reprise des alarmes d'automates LON après la disparition de la ligne téléphonique analogique
- Collectivités et enseignement : migration progressive d'un parc LON vers l'IP, bâtiment par bâtiment
- Sites mixtes : regroupement d'un bus LON et d'un bus MS/TP sur un même routeur
Intégration et compatibilité
Le routeur communique sur la couche physique LON et transporte des messages BACnet avec une longueur maximale d'APDU de 206 octets. La Neuron-ID se lit via le bouton de service LON avec un logiciel adapté, et le sous-réseau et le nœud LON peuvent être modifiés depuis l'extérieur.
Côté IP, le UBR LON fonctionne en BBMD, avec filtre IP pour exclure certains équipements de la diffusion, ou en Foreign Device auprès d'un BBMD existant. Côté MS/TP, il agit en maître ; les résistances de polarisation et de terminaison 120 ohms s'activent par interrupteurs DIP. Le mode proxy esclave rend les esclaves MS/TP visibles du superviseur.
Le PICS de septembre 2023 publié par MBS mentionne aussi BACnet/SC et BACnet/Ethernet parmi les couches liaison ; la fiche technique 2023 ne les cite pas. Si vous en avez besoin, nous vérifions avec MBS la version du micrologiciel avant la commande. La configuration se fait dans l'interface web intégrée.
Versions disponibles
Le UBR LON est proposé sous une seule référence, 2-0015. La page produit décrit le port COM1 en RS-485 ou en RS-232 ; la fiche technique ne détaille que la version RS-485. Précisez votre besoin lors de la demande de devis.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 2-0015 |
| Médias routés | BACnet over LonTalk, BACnet/IP, BACnet MS/TP |
| LON | TP/FT-10, bornes LON 1, LON 2 et blindage, bouton de service, voyant d'état |
| Fonctions IP | BBMD avec filtre IP, Foreign Device |
| Ethernet | 1 port RJ45 10/100 Mbit/s |
| MS/TP | COM1 RS-485 isolé 1 kV (B+, A-, SGND, blindage), maître, 9 600 à 115 200 bauds |
| Réglages RS-485 | Interrupteurs DIP : polarisation et terminaison 120 ohms |
| Configuration | Interface web intégrée |
| Voyants | Alimentation, statut multicolore, RX, TX, état LON, Link et vitesse Ethernet |
| Alimentation | 12 à 24 V DC ou 12 à 24 V AC |
| Consommation | 2,2 W |
| Dimensions (H x L x P) | 100 x 48 x 70 mm, support rail DIN compris |
| Poids | 300 g |
| Boîtier | Métallique, pour rail DIN |
| Température de fonctionnement | 0 à +45 °C |
| Humidité | 20 à 80 % HR, sans condensation |
| Indice de protection | IP20 (fiche technique 2023) |
| Montage | Rail DIN TS35 selon EN 60715 |
| Conformité | CE, UKCA, RoHS |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- BACnet/IP
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Administrable, Ports série intégrés
- Interfaces et bus de terrain
- Ethernet, RS-485, BACnet MS/TP
- Usage
- GTB / intégration BMS
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Automates BACnet over LonTalk (LON TP/FT-10), réseaux BACnet/IP et BACnet MS/TP, superviseurs BACnet tous constructeurs
- Variante
- Version unique, référence 2-0015
- Connecteur
- RJ45 Ethernet, borniers pour alimentation, RS-485 MS/TP et LON
- Médias BACnet routés
- BACnet over LonTalk, BACnet/IP, MS/TP
- Température de fonctionnement
- 0 à +45 °C
Contenu et accessoires compatibles
- Routeur avec support rail DIN
- Alimentation 24 V : voir nos alimentations rail DIN
- Câble LON paire torsadée et câble RS-485 blindé
Documentation
Questions fréquentes
Le UBR LON convertit-il des variables LonWorks (SNVT) en BACnet ?
Non. Le UBR LON est un routeur BACnet : il transporte des messages BACnet qui circulent sur un bus LON (BACnet over LonTalk). Pour des équipements LonWorks qui ne parlent pas BACnet, il faut une passerelle de protocole.
Quel type de bus LON est supporté ?
Le bus LON TP/FT-10 en topologie libre, sur un bornier LON 1, LON 2 et blindage. Selon le manuel, les bornes LON sont protégées contre l'inversion de polarité.
Peut-on aussi raccorder un bus MS/TP ?
Oui. Le routeur dispose d'un port RS-485 MS/TP isolé 1 kV. Il route entre les trois réseaux, y compris de BACnet/IP vers MS/TP sans passer par le bus LON.
Le UBR LON prend-il en charge BACnet/SC ?
Le PICS de 2023 le déclare, mais la fiche technique ne le mentionne pas. Nous confirmons ce point avec MBS selon la version du micrologiciel avant toute commande où BACnet/SC est requis.
Pourquoi ce routeur est-il lié à la voix sur IP ?
Des automates BACnet over LonTalk envoyaient leurs alarmes par ligne téléphonique classique. Avec le passage à la voix sur IP, cette alarme ne fonctionne plus. Le UBR LON rend leurs données accessibles sur IP pour qu'une supervision reprenne la main.
À propos de MBS GmbH
MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le UBR LON
Décrivez-nous votre installation LON (automates, bus, supervision visée) : un technicien vous répond sous 24 h ouvrées. Nous vous conseillons sur la migration vers BACnet/IP, avec des tarifs selon les quantités.
